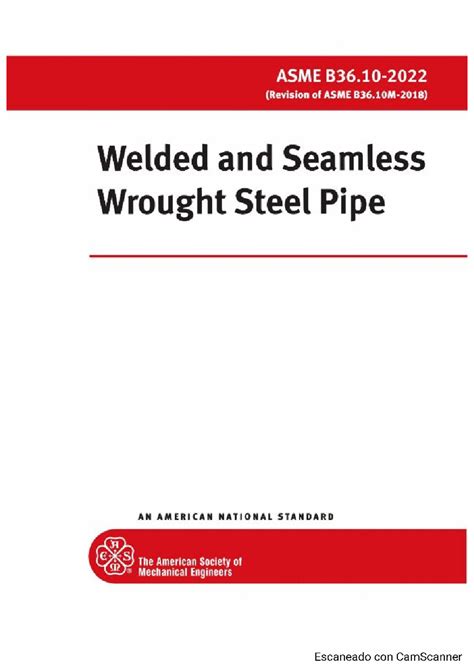

Yra skirtingi standartai, apibūdinantys plieninio vamzdžio dydį, skersmenį ir sienelės storį. Daugiausia yra ASME B 36.10, ASME B 36.19. Atitinkama standartinė specifikacija ASME B 36.10M ir B 36.19M. Tiek ASME B36.10, tiek B36.19 yra standartinė plieninio vamzdžio ir priedų matmenų specifikacija. Reikalauti citatos? Siųsti el. Šie vamzdžiai apima besiūlius arba suvirintus tipus ir yra naudojami esant aukštai arba žemai temperatūrai ir slėgiui.
Vamzdžio ir vamzdžio skirtumai
Vamzdis skiriasi nuo vamzdžio (vamzdis prieš vamzdį), čia vamzdis yra specialiai skirtas vamzdynų sistemoms, skysčiams (alyva ir dujos, vanduo, srutos). Naudokite ASME B 36.10M standartą. Šiame standarte vamzdžio išorinis skersmuo yra mažesnis nei 12,75 colio (NPS 12, DN 300), faktinis vamzdžio skersmuo yra didesnis nei NPS (vardinis vamzdžio dydis) arba DN (vardinis skersmuo). Kita vertus, plieninių vamzdžių matmenims faktinis išorinis skersmuo yra vienodas su visų dydžių vamzdžių numeriais.
Kodėl skiriasi mažesnio nei NPS 12 (DN 300) vamzdžio skersmuo?

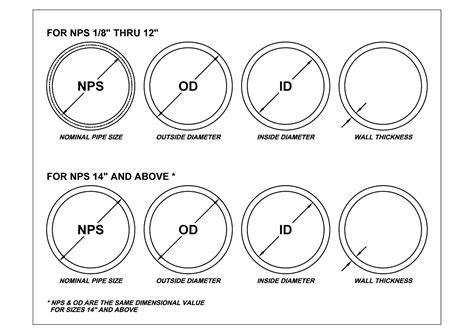

Pirmiausia, vardinis vamzdžio dydis (NPS) yra pagrįstas. Antra, nuo NPS 1/8 (DN 6) iki NPS 12 (DN 300) jie yra pagrįsti standartiniu išoriniu skersmeniu (OD). Šis OD iš pradžių buvo pasirinktas siekiant nurodyti vamzdžio matmenis, tačiau sienelės storis visada apskaičiuojamas iš vidinio skersmens (ID). Mažiems vamzdžiams yra skirtingas dydis tarp OD ir ID (sienos storis), tačiau didėjant vamzdžių dydiams OD ir ID maždaug tampa vienodi.
Tvarkaraščiai ir jų reikšmė
Kadangi nėra tokio ryšio tarp senojo standartinio storio (OD) ir vardinio dydžio, abu priima ASME B 36.10M. Plieninių vamzdžių tvarkaraštis nurodo sienelės storį, o kartais žymimas kaip SCH. ASME B36.10M nustato tvarkaraščius STD, XS, XXS bei skirtingus sąrašus, pvz., 5, 10, 20, 30, 40, 80, 120, 160.
ASME B36.19M skirtas nerūdijančio plieno vamzdžių matmenims, įskaitant besiūlius ir suvirintus tipus. Dažniausiai šis standartas sutampa su ASTM B36.10M. Kartu su didesniais dydžiais (NPS 14-NPS 22) tvarkaraštis 10S, su 40S sąrašu NPS 12 ir 80S tvarkaraščio NPS 10 ir 12 pavyzdžiai rodo skirtingus storio variantus.
Kaip teisingai apibūdinti plieninio vamzdžio matmenis?
- Išreikštas kaip „vamzdžio išorinis skersmuo × sienos storis“, pvz., 9 88,9 mm x 5,49 mm (3 1/2 colio x 0,216 colio). 114,3 mm x 6,02 mm (4 1/2 colio x 0,237 colio), ilgis 6 m (20 pėdų) arba 12 m (40 pėdų), vieno atsitiktinio ilgio (SRL 18-25 pėdų) arba dvigubo atsitiktinio ilgio (DRL 38-40 pėdų).
- Išreikštas kaip „NPS x tvarkaraštis“, pvz., NPS 3 colių x Sch 40, NPS 4 colių x Sch 40.
- Išreikštas kaip „NPS x WGT klasė“, pvz., NPS 3 colių x SCH STD, NPS 4 colių x SCH STD.
- Taip pat galima naudoti „OD x lb/pėda“ formą, pvz., OD 3 1/2 ”, 16,8 svaro/pėdos.
NPS, DN ir konvertavimas
Vardinis vamzdžio dydis (NPS) yra Šiaurės Amerikos standartinių dydžių rinkinys, skirtas vamzdžiams naudojamiems aukštam arba žemam slėgiui ir temperatūrai. DN (nominalusis skersmuo) žymi išorinį skersmenį dėl plonos sienelės - išorinis ir vidinis skersmuo yra beveik vienodi. DN rodo bendrąją reikšmę įvairių vamzdžių ir junginių priedų dydžiui. Konversijos taisyklės: DN (mm) = 6810-2025-4050-6500; NPS (col.) = 1/8-4/40 priklausomai nuo dydžio. Tikslus konvertavimas: 1 colis = 25,4 mm.
Vamzdžio svorio klasės tvarkaraštis
WGT klasė (svorio klasė) rodo sienelės storį ankstyvuosiuose vamzdžiuose ir turi tris pagrindines klases: STD (standartinis), XS (ypač stiprus) ir XXS (dvigubas ypatingas). Iki šiol naudotos tvarkaraščio versijos: STD, XS, XXS, taip pat 5, 10, 20, 30, 40, 80, 120, 160. TVARKARAŠČIO santykis su matmenimis pateikiamas ASME B36.10 ir B36.19 specifikacijose.
Kaip teisingai apibūdinti matmenis: pavyzdžiai
Pavyzdžiai apima:
- „vamzdžio išorinis skersmuo x sienelės storis“ su pavyzdžiais (mm ir coliais).
- „NPS x tvarkaraštis“ (pvz., NPS 3 x Sch 40).
- „NPS x WGT klasė“ (pvz., NPS 3 x STD).
- „OD x lb/pėda“ naudojama Šiaurės/ Pietų Amerikoje (pvz., OD 3 1/2”, 16,8 lb/ft).
HDPE vamzdžiai ir jų matmenys

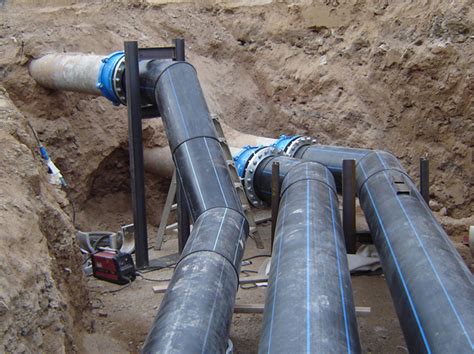

Slėginiai HDPE (didelio tankio polietilenas) vamzdžiai naudojami vandens, nuotekų ar dujų tiekimo sistemoms. PE vamzdžiai gaminami iš PE100 arba PE100 RC. Dydžiai: 20-110 mm ritėmis, 90-1200 mm gabalais, jungiamieji detalės atskirai. SDR ir PN klasės nurodo sienelės storį ir slėgio klasę. Temperatūra turi įtakos ilginiui ir lankstumui - 40°C dienomis, o naktimis iki 10°C gali būti reikšmingos ilgio deformacijos. Lietuvos standartai: LST EN 12201-2:2011+A1:2013, LST CEN/TS 12201-7:2004, LST EN 13244-2:2002, ISO 9001:2008 sertifikatas gamintojui. ISO 286 nustato tolerancijų sistemą linijiniams dydžiams (skylė, velenas) ir atitinkamas tolerancijų klases (H7, H8, H9, H11).
Standartai, normos ir papildomi detaliai
Norminės nuorodos apima ISO 225 (tvirtinimo detalės. Varžtai, veržlės), ISO 724 (metriniai sriegiai), ISO 898-2 (anglinio plieno mechaninės savybės), ISO 965-1 (metriniai sriegiai), ISO 3506-2 (nerūdijančio plieno mechaninės savybės), ISO 4032/4033 (veržlių specifikacijos), ISO 4042 (galvaninės dangos), ISO 10683/10684 (veržtų reikalavimai), ISO 4759-1 (veržlių nuokrypiai). DIN/ISO nuorodos ir įvairovė rodo tarptautinę susiejimo struktūrą tarp plieninių vamzdžių matmenų standartų.
Santrauka apie naudotinus matmenis
Plieninių vamzdžių matmenų apžvalga apima vaikšto tarp vardinių dydžių (NPS/ DN), tikslūs išorinio skersmens ir sienelės storio santykiai, tvarkaraščių (SCH) pasirinkimas, svorio klasės (WGT), bei papildomi standartai, kurie užtikrina tarptautinį suderinamumą (ISO, DIN, ASTM). Pagrindiniai šaltiniai yra ASME B36.10M, ASME B36.19M ir suderinami standartai, taip pat PE vamzdžiai su savo PN ir SDR klasėmis, arba DIN/ISO junginių sprendimai.
