Pristatome išsamią instrukciją, kaip įrengti pertvarą Knauf W112 - viengubo metalinio karkaso pertvarą su dviguba gipso kartono plokščių danga, įskaitant reikalingas medžiagas, žingsnius ir praktinius patarimus.
1. Reikalingos medžiagos ir jų funkcijos

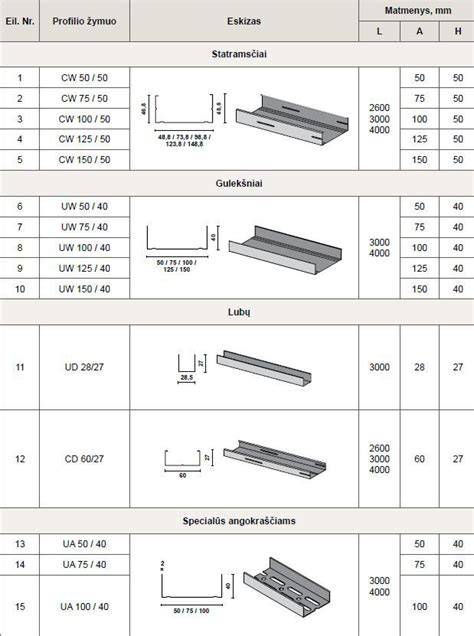

- Perimetriniai UW profiliai (išeiga: 0,7 m/1m²) - sudaro apvalkalą aplink pertvaros stačiakampį.
- Statramstiniai CW profiliai (išeiga apie 2,0 m/1m²) - suteikia karkaso tvirtumą ir erdvę įrengti sluoksnius.
- Įsukama mūrvinė su plastikine įvore Drehstihdubel K6/35 - pritvirtina UW ir CW profilius prie grindų, lubų bei besiribojančių sienų.
- Sandarinimo juosta Dichtungsband (arba sandarinimo mastika Trennwandkitt) - užsandarina nedidelius nelygumus ir stabdo garso plitimą.
- Skiriamoji juosta Trenn-Fixx - įrengia slydimo siules tarp pertvaros ir lubų bei sienų.
- Gipso kartono plokštės Blue (dviejų sluoksnių sistema) - pagrindas, kuris suteikia garso izoliaciją ir paviršiaus plokštumą.
- Diamantschrauben XTN savisriegiai - skirti Blue plokštėms pritvirtinti (23 mm pirmam sluoksniui, 38 mm antram sluoksniui).
- Uniflott gipsinis siūlių glaistas - užglaisto visų siūlių paviršių pirmam etapui.
- Kurt siūlių armavimo juosta - armavimui visoms plokščių siūlėms.
- Tiefengrund giluminis gruntas - pasirenkamas pagal poreikį paviršiaus stiprumui ir prilipimui.
- Mineralinė vata Knauf Insulation TP115 - akustinė ir šiluminė izoliacija (storį parenkamas pagal statramstinio profilio plotį).
- Kantenhobel oblius ir Raspelhobel - užtikrina plokščių kraštų tikslų apdirbimą.
- Elektrinis suktuvas - būtinas įrankis visam darbe.
- Glaistiklis: Schraubgriffspachtel arba Kleine Traufel mentelės - siūlių glaistymui.
2. Planavimas ir projektavimo užduotys
1 žingsnis: konstrukcijos planavimas. Būtina iš anksto suplanuoti garso izoliacijos ir gaisrinės saugos reikalavimus pertvarai, ar ji bus drėgnoje aplinkoje, aukštį ir ar reikės durų angų, ar pertvara bus apkrauta papildomomis apkrovomis. Pasirenkant plokštų tipus ir profilių plotį, remiamasi Knauf W11 pertvarų sistemų techniniu bukletu, o konkrečiam sprendimui - Knauf W112 (metalinis viengubo karkaso pertvara su dviguba plokščių danga). Tada parenkamos Blue plokštės ir 100 mm CW pločio profilių karkasas.
2 žingsnis: paruošiamieji darbai. Patalpa turi būti išvalyta, o kontūrai pažymėti ant švarių grindų. Būtinai pažymėkite angas ir elementus, didinančius karkaso atsparumą apkrovoms. Pagrindas turi būti lygus, o nelygumai pašalinami tinkuojant ar glaistant (naudojamas Trennwandkitt, pagal poreikį).
3. Perimetrinių profilių montavimas
- Pasimatuokite ir atsikirpkite reikiamo dydžio profilius.
- Ant UW profilio nugarėlės klijuokite Dichtungsband sandarinimo juostą siekiant užsandarinti nedidelius nelygumus (iki 2 mm). Jei nelygumai didesni - naudojama sandarinimo mastika Trennwandkitt.
- Perimetrinį karkaso profilį pritvirtinkite prie pagrindo (grindų ir lubų) naudojant tinkamus tvirtinimo elementus.
- Tvirtinant profilį prie lubų - patikrinkite vertikalumą naudojant matavimo priemones.
- Tvirtinimo taškų atstumas tarp lubų ir grindų turi būti ≤100 cm iki 3 m aukščio arba ≤50 cm virš 3 m aukščio.
4. Statramsčių išdėstymas
Pasižymėkite CW profilių - statramsčių - vietas. Jei bus durų angos, pirmiausia iš UA profilių sumontuokite durų angą. CW profilius išdėstykite taip, kad gipso kartono siūlės virš durų būtų perstumiamos 150-200 mm, nebūtų vienoje vertikalėje su angokraščiu.
5. CW profilių montavimas
- Ant kraštinių CW profilių nugarėlių užtepkite dvi sandarinimo mastikos Trennwandkitt juostas, prispauskite ir prisukite prie pagrindo. Mastika veikia kaip garso izoliacija ir papildoma tvirtinimo priemonė.
- Vertikalieji CW profiliai - statramsčiai - turi būti įstatomi į horizontalinius UW profilius pažymėtose vietose. Prireikus statramsčiai su gulekšniais sutvirtinami Knauf Stanzzange arba kniedėmis (negalima tvirtinti skardvaržčiais).
- Statramsčiai turi stovėti laisvai, viršuje tarp statramsnio ir gulekšnio palikti 10 mm tarpelį. Visos nugarėlių kryptys vienodos. Elektros instaliacijai palikti kiaurymes vienoje eilėje.
- Jei reikia, statramsčiai gali būti ilginami; ilginant - sandūras perslinkite tarpusavyje.
6. Skiriamosios juostos klijavimas
Sumontavus profilius ant sienų ir lubų, klijuokite skiriamąją juostą Trenn-Fixx. Juosta gali būti klijuojama ant sienos šalia perimetro profilio arba ant UW profilių. Juostą klijuokite prieš gipso kartono plokščių montavimą.
7. Gipso kartono plokščių tvirtinimas
- Gipso kartono plokštės tvirtinamos savisriegiais. Pasirenkamas savisriegio ilgis priklausomai nuo sluoksnių skaičiaus ir plokštės storio.
- Atstumas tarp savisriegio priklauso nuo apkalos tipo: 750 mm pirmame sluoksnyje iki 250 mm paskutiniame. Visos sąlygos pagal techninį bukletą. Visi sluoksniai turi būti pritvirtinti per vieną darbo dieną; jei pertraukimai ilgesni, atstumai tarp savisriegių kiekviename sluoksnyje - 250 mm.
- Minimalus atstumas tarp savisriegio ir plokštės krašto: viršuje - 10 mm, apačioje - 15 mm. Plokštės tvirtinamos tiek vertikaliai, tiek horizontaliai; rekomenduojama naudoti plokštes į vieną aukštį be jungčių.
- Kryžminės siūlės neturi būti. Jei jungtys turi būti, laikykitės vientisumo ir venkite jungčių vienoje eilėje.
8. Pirmo sluoksnio siūlių glaistymas
Įdiegus plokštes, užglaistykite siūles glaistu (pvz., Uniflott). Glaistykite sausas ir pjautines siūles, taip pat jungtis su kitomis konstrukcijomis. Pjautinė siūlėms prieš glaistymą būtina gruntuoti giluminiu gruntu Tiefengrund. Vandens naudojimas glaistui negalimas.
9. Antro sluoksnio montavimas
Išdžiūvus pirmam sluoksniui, montuokite antrą gipso kartono sluoksnį. Abiejose pusėse turi būti skirtingų sluoksnių siūlių neatitiktis. Tvirtinant būtina laikytis taisyklių, užtikrinant, kad jungtys būtų tolygiai išdėstytos per visą aukštį.
10. Antrojo sluoksnio siūlių glaistymas ir užbaigimas
Instaliavus antrą sluoksnį, užglaistykite siūles glaistu (Uniflott) ir armuokite popierine armavimo juosta Kurt. Taip pat užglaistykite ir savisriegių galvutes. Glaistui išdžiūvus nupjaukite skiriamąją juostą Trenn-Fixx. Pertvara paruošta tolimesniems darbams.
11. Paviršiaus paruošimo ir papildomos eilutės
Deformacinės ir temperatūrinės siūlės turi būti įrengiamos ilgesnėse pertvarose; jos leidžia gipso kartono konstrukcijoms išlaikyti formą esant judesiams. Jei pertvara jungiasi prie lubų, atsižvelkite į lubų ir sienų sąveiką. Kai numatomi perdangos įlinkiai, rekomenduojama įrengti slankiuosius mazgus jungimo zonoje.
12. Durų angos formavimas
Durų angai formuoti parenkamas profilis pagal durų svorį. Grindų UW profilis pritvirtinamas ties durų angos kraštu. Vertikalieji UA profiliai sudaro durų angą ir tvirtinami UA profilių kampais, įtraukiant papildomus tvirtinimo kampus. Viršutiniuose kampuose paliekamos angos laidams. Siūlių išdėstymas virš angų turi būti perstumtas 150-200 mm ir nebūti vienoje vertikalėje su angokraščiu. Pertvaroje būtina užtikrinti, kad skirtingų sluoksnių plokščių siūlių vietos nebūtų sutapusios, užtikrinant konstrukcinį stabilumą.
Į ką atsižvelgti galutiniame projekte
Nesant vidaus regionų reikalavimų, gipso kartono plokštės suteikia galimybes formuoti nestandartinius paviršius. Tokios konstrukcijos kaip NORGIPS stogo dangos su gipso kartono danga pasižymi aukštais techniniais standartais, įskaitant atsparumą ugniai (EI/REI 60), siūlių ilgius ir atsparumą apkrovoms. Modulio struktūra su uolienų skalda ir natūralia akmens skalda sukuria patikimą paviršiaus apsaugą esant sudėtingoms oro sąlygoms. Susisiekite su specialistais, kad gautumėte konkrečius skaičiavimus jūsų patalpai.
