Kolektoriai grindims ir radiatoriui montavimas ir pasirinkimas: kaip efektyviai kuruoti šildymą namuose

Šildymo sistema yra kompleksiškas inžinerinis darinys, kurio širdis - kolektorius. Daugelis žmonių, planuodami įsirengti šildomas grindis, apie kolektorių sužino tik tada, kai montuotojas pradeda kalbėti apie papildomus komponentus ir kainą. O tada kyla klausimas - ar tikrai reikia, gal galima kaip nors apeiti? Atsakymas paprastas - kolektorius yra būtinas. Jis veikia kaip distribucijos centras, kuris priima šilumnešį iš šildymo katilo ar kito šilumos šaltinio ir paskirsto jį į atskirus grindinio kontūrus.

Kolektoriaus paskirtis ir veikimo principas

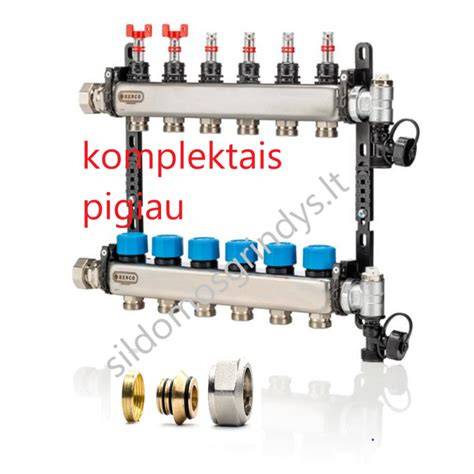

Kolektorius susideda iš dviejų pagrindinių dalių - tiekimo ir grąžos šakotuvų. Tiekimo šakotuvą paskirsto karštą vandenį į kontūrus, o grąžos - surenka atvėsusį ir grąžina jį atgal į šildymo sistemą. Ant šių šakotuvų montuojami reguliavimo ir uždarymo mechanizmai, debitomačiai, oro išleidimo ventiliai ir kiti komponentai. Be jų sunku būtų subalansuoti sistemą ir užtikrinti patogų bei efektyvų naudojimą.

Kolektoriaus komplektacija: kokie komponentai yra būtini

Rinkoje rasite tiek bazinių, tiek išplėstų komplektų. Bazinis kolektorius - tai dvi šakotuvai su jungtimis kontūrams. Tačiau norint normaliai funkcionuoti sistemai reikia kur kas daugiau. Debitomačiai rodo, koks vandens srautas teka per kiekvieną kontūrą, todėl be jų neįmanomas tikslus balansavimas. Istorijoje dažnai pasitaiko, kad vieno kontūro srautas yra net kelis kartus didesnis už kito - tai lemia netolygią patalpų šilumą.

1. Debitomačiai (viršuje nurodyti srauto matuokliai): leidžia matuoti ir reguliuoti individualių kontūro srautus.
2. Termostatiniai vožtuvai su servopavaromis: automatiškai reguliuoja kiekvieno kontūro temperatūrą pagal patalpos poreikį.
3. Oro išleidimo ventiliai: būtini oro nuvedimui iš sistemos.
4. Uždarymo čiaupai ant kiekvieno kontūro: leidžia izoliuoti kontūrus atliekant remontą ar priežiūrą.

Be šių komponentų, kai kurios sistemas papildo papildomi elementai, pvz., maišymo vožtuvai (dviejų arba tris kryptis), senesnėse ar tam tikrose sistemose gali būti ir skaitmeninės valdymo galimybės.

Maišymo vožtuvų tipai

Maišymo vožtuvai yra esminiai šilumos reguliavimo įrenginiai grindinėse sistemose. Yra dviejų tipų: dvipusiai (paprastai su mechanine pavara arba jutikliu) ir trijų krypčių (su galimybe užblokuoti ar reguliuoti srautą). Dvipusio tipo vožtuvai dažnai naudojami mažesniuose pastatuose, o trijų krypčių vožtuvai - didesnėms patalpoms ar zoniniam valdymui, kai reikia didesnio srauto ar stabilios temperatūros. Pasirinkimas priklauso nuo kontūrų skaičiaus, plotų ir norimo valdymo lygio.

Kur įrengti kolektoriaus spintą: praktiniai patarimai

Vieta yra svarbi dėl sistemos efektyvumo, montavimo paprastumo ir priežiūros galimybių. Idealus atstumai tarp kontūrų ir centras tarp visų patalpų lemia mažesnį hidraulinį pasipriešinimą ir tolygų temperatūros pasiskirstymą. Dažniausiai kolektorių montuoja koridoriuose, sandėliukuose ar techninėse patalpose. Svarbu, kad vieta būtų sausai, lengvai prieinama remontui ar reguliavimui. Aukštis nuo grindų paprastai 60-120 cm, o optimalus lygis - apie 1 m, kad būtų patogu pasiekti valdymo elementus.

Montavimo eiga žingsnis po žingsnio

Kolektoriaus montavimas prasideda prieš betonavimą. Pirmiausia sumontuojama spinta - ji gali būti įleista į sieną arba paviršinė. Po to į ją įstatomas kolektorius, pritvirtinant laikikliais. Svarbu, kad kolektorius būtų horizontalus - netikslus išlankstymas trikdo oro išleidimą ir debitomačių rodmenis. Tada prijungiami magistraliniai vamzdžiai iš šildymo katilo ar kito šilumos šaltinio; naudokitės kokybiškomis jungtimėmis ir sandarinimo medžiagomis, nes nuotėkiai ateityje gali brangiai atsieiti.

Po kolektoriaus klojami grindiniai kontūrai. Kontūro ilgis paprastai 100-120 m, o plotas, kurį šildo, - 15-20 kvadratinių metrų. Jei patalpos didesnės, reikia kelių kontūrų. Po visko sistema užpildoma vandeniu ir atliekamas slėgio testas (6-8 barų) 24 valandas. Jei slėgis nekrenta - galima betonuoti. Jei krenta - reikia ieškoti nuotėkio.

Hydraulinis balansavimas: kodėl jis būtinas

Be kolektoriaus jungimo į kontūrus ir paleidimo, būtina atlikti hidraulinį balansavimą. Balansavimas užtikrina, kad kiekvienas kontūras gautų tiksliai apskaičiuotą srautą, priklausomai nuo ilgio, vamzdžių skersmens ir šiluminės galios. Dažnai projektavimo stadijoje inžinieriai apskaičiuoja debitą kiekvienam kontūrui. Be balanso kai kuriuose kambariuose bus per karšta, kituose - per šalta, o sąnaudos kyla.

Balansavimą galima atlikti ir empiriškai - matuojant grindų temperatūras skirtingose vietose ir koreguojant srautą, tačiau tai užima daugiau laiko ir rezultatas mažiau tikslus. Modernios sistemos su servopavaromis ir kambariniais termostatais dalinai balansuojasi pačios, tačiau pradinis balansas būtinas.

Dažniausios klaidos ir kaip jų išvengti

• Per ilgi kontūrai - didelis srautas viename kontūre, mažas kitame, kyla šildymo nelygumas, didelis siurblio darbo nuolydis. Siūloma kontūro ilgį riboti iki 80-100 m.
• Nepatogi kolektoriaus vieta - netinkamas pasirinkimas gali lemti dideles energijos ir medžiagų nuostolius.
• Pigūs komponentai - be debitomačių, oro išleidimo ventilių, tik plastikinės jungtys. Vėliau gali kilti triukšmas, nebalansavimas, nutekėjimai.
• Montavimas po grindų betonavimo - dažnai reikia papildomų jungčių, kurios gali nutekėti. Kolektorius turi būti sumontuotas prieš kontūrus.
• Oro išleidimo nepraleidimas - oro kaupiasi aukščiausiose vietose; be to, oro neišleidimas blogina cirkuliaciją.

Automatizavimas ir išmanieji sprendimai

Šiuolaikinės sistemos siūlo skirtingus automatizavimo lygius. Bazinis - kambariniai termostatai su servopavaromis. Aukštesnis - programuojami termostatai, leidžiantys nustatyti temperatūrą skirtingu laiku per dieną. Dar pažangesnės - išmanieji termostatai su interneto ryšiu, valdomi iš telefono ar kompiuterio. Kai kurios sistemos prisitaiko prie įpročių ir optimizuoja energijos suvartojimą.

Servopavaros gali būti reguliuojamos dviem būdais: normaliai atidarytos (nuolatinis siurblys) arba normaliai uždarytos (siurblys įsijungia kai reikia). Zonaičias valdymas leidžia grupuoti kontūrus į zonas, pavyzdžiui, miegamieji ir bendros erdvės, kas sumažina sąnaudas, tačiau nėra tokia tiksliai atskirta kaip vieno kontūro valdymas.

Ką daryti, kai sistema jau veikia

Paleidus šildomas grindis su tinkamu kolektoriumi, sistema paprastai reikalauja nedidelės priežiūros. Pirmaisiais metais periodiškai tikrinkite slėgį (1,5-2 barai šaltos sistemos). Jei slėgis krenta - ieškokite nuotėkio arba oro nuosėdų. Tikrinkite debitomačių rodmenis: sumenku kontūras gali būti užsikimšęs filtru. Patikrinkite servopavaras - girdisi lengvas spragtelėjimas kai vožtuvas atsidaro ar užsidaro. Vandens kokybė - kietas vanduo gali kaupti kalkių nuosėdas; naudokite demineralizuotą vandenį arba papildus, kurie mažina nuosėdų susidarymą. Kartą per metus patikrinkite sistemą plaunančiais tirpalais, jei naudojamas kietas vanduo.

Svarbu ruoštis šaltajam periodui: jeigu ilgesnį laiką beveik nešildysite patalpas, būtina ištuštinti sistemą arba įpilti antifrizą, ir įsitikinti, kad antifrizas tinka grindų šildymo sistemoms. Teisingai parinktas antifrizas užtikrina tolygų pasiskirstymą ir apsaugo vamzdžius nuo užšalimo.

Kainos ir grįžtamoji nauda

Kolektoriaus komplektų kainos svyruoja nuo kelių šimtų eurų iki kelių tūkstančių, priklausomai nuo komplektacijos, automatizavimo lygio ir gamintojo. Investicija dažnai atsiperka - tinkamai subalansuota sistema su individualiu kontūrų valdymu gali sutaupyti iki 20-30% ar daugiau šildymo išlaidų per metus. Komfortas: galimybė nustatyti skirtingą temperatūrą skirtinguose kambariuose, programuojama šildymo schema, nuotolinis valdymas - tai jau tampa standartais modernesnėje namų energetikos architektūroje.
