Šiame straipsnyje išsamiai apžvelgiama plieninių vamzdžių, ypač besiūlių ir suvirintų konstrukcijų, atsparumas slėgiui, įtraukiant pagrindinius standartus ir jų taikymo sritis. Darbe atsispindi įvairių tarptautinių standartų įtaka projektavimui, gamybai ir kokybės užtikrinimui, taip pat integruojami praktiniai pavyzdžiai ir rekomendacijos užtikrinti patikimą vamzdynų veikimą.
1. Pagrindiniai standartai besiūliams ir suvirintiems plieniniams vamzdžiams
ASTM A53/A53M -02 apima besiūlius ir suvirintus juodo plieno vamzdžius ir karštakolis cinkuotų plieninių vamzdžių specifikacijas. ASTM A106-02 rasite anglies plieno vamzdžius aukštai temperatūrai. ASTM A161-94 apima žemo anglies plieno ir anglies molibdeno plieno vamzdžius naftos rafinavimo įrangai. ASTM A179-90 (pakartotinai patvirtintas 2001 m.) - šaltai nupiešti mažai anglies plieno šilumokaitis ir kondensatoriaus vamzdžiai. ASTM A192/192M -02 - anglies plieno katilo vamzdžiai aukštam slėgiui. ASTM A209/A209M -03 - anglies molibdeno lydinio plieno vamzdžiai katilams. ASTM A333/A333M -99 - sklandūs ir suvirinti plieniniai vamzdžiai žemos temperatūros aptarnavimui. ASTM A335/A335M -03 - besiūliai ferito lydinio plieno vamzdžiai aukštai temperatūrai aptarnauti. ASTM A 500-2001 - šaltai suformuotas apskritas ir suvirintas plieninis vamzdis bei besiūliai vamzdžiai anglies plieninėms konstrukcijoms. ASTM A 501-2001 - karštai suvirinti ir besiūliai plieniniai vamzdžiai anglies plieninėms konstrukcijoms. ASTM A 519-96 - besiūliai anglies plieno ir lydinio plieno vamzdžiai mechaninei inžinerijai. Šių standartų tikslas - apibrėžti matmenis, sienelės storį ir naudojimo sąlygas, užtikrinančias tinkamą slėgio laiką bei atsparumą korozijai, dilimui ir aukštoms/žemoms temperatūroms.
Tarptautinės rekomendacijos ir papildomi standartai
ISO rekomenduoja katilo konstrukcijos ir suvirintų vamzdžių technines sąlygas, kurios įtakoja slėgio laikymo gebą. API serijos (API 5CT, API 5D, API 5L) ir daugiau nėra tiesiogiai įtraukti visų paminėtų ASTM serijų, tačiau dažnai taikomi tarptautiniuose naftos ir dujų vamzdynų projektuose dėl savo patikimumo ir konvertuojamų specifikacijų.
2. Plieninių vamzdžių matmenų standartai ir jų įtaka atsparumui slėgiui
ASME B36.10M apima plieninių vamzdžių matmenis, sienelės storį ir svorį nuo DN6 iki DN2000 (NPS 1/8-80). Šis standartas apima besiūlius ir suvirintus vamzdžius, įtraukiant skirtingas sienelių storio klases (Sch 40, Sch 80, Sch 160 ir kt.), kurios tiesiogiai įtakoja leistiną darbų slėgį. ASME B36.19M skirtas nerūdijančiam plienui, dažnai panašus į B36.10M, bet su specifiniais matmenų skirtumais didesniųjų dydžių segmente. Tvarkaraščiai (Sch) parodo sienelių storio serijas: didesnis skaičius reiškia storesnę sienelę ir didesnį atsparumą slėgiui.
Vamzdžio pavadinimą sudaro keli pagrindiniai komponentai: išorinis skersmuo (OD), vidinis skersmuo (ID), sienelės storis (WT) ir tvarkaraštis (Sch). Dažnai naudojami vienetai - coliai NPS ir milimetrai DN, o įtampos skaičiavimuose - MPa. Taip pat plačiai naudojama formulė: Sch = P / (ó × t) × 1000, kur P - projektinis slėgis, ó - leistinas medžiagų įtempis, t - sienelės storis. Dėl šios priežasties tvarkaraščiai tampa pagrindiniu atsparumo slėgiui rodikliu, o skaičiai Sch teikia konkrečias sienelių storio rekomendacijas įvairiems NPS dydžiams.

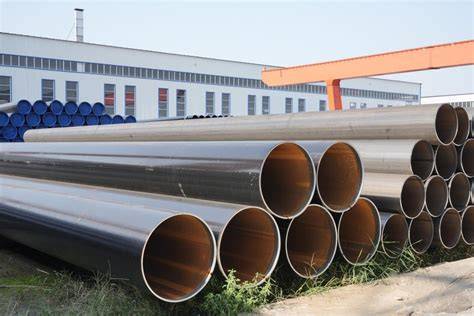

3. Didelio skersmens vamzdžių skirstymas ir jų taikymas
Didelio skersmens vamzdis dažnai suprantamas kaip vamzdis, kurio išorinis skersmuo viršija 16 colių (406,4 mm) arba 20 colių (508 mm) ribas. Tokie vamzdžiai dažnai naudojami naftos ir dujų transportavimui, didelės talpos linijoms arba aukšto slėgio sistemoms. LSAW (išilginis suvirinimas po fliusu) ir SSAW (spiralinis suvirinimas po fliusu) - dažniausiai taikomi didelio skersmens vamzdžiams gaminti. LSAW leidžiama iki skersmens iki 1500 mm ir sienelės storis iki 80 mm; SSAW gali būti iki 3500 mm skersmens ir iki 25 mm sienelės storio. Karšto apdirbimo besiūliai vamzdžiai (SMLS) paprastai naudojami kuriose situacijose reikalauja didesnio tikslumo ir kokybės, bet yra brangesni. EFW (eliutinis besiūlis vamzdis) taip pat taikomas storasienių vamzdžių gamybai, bet rečiau naudotas už LSAW/SSAW. Gamybos standartai atitinka API 5L, ASTM A252, BS EN10210/10219 ir pan., priklausomai nuo taikymo srities.
4. Paviršiaus apdorojimo svarba ir kokybiškas vamzdynų projektavimas
Išorinis paviršiaus apdorojimas, dažymas, 3PE, FBE, 3PP ir kitos apdailos priemonės suteikia plieniniams vamzdžiams atsparumą korozijai ir didina tarnavimo laiką. Vidinis paviršiaus apdorojimas taip pat prisideda prie mažesnių trinties nuostolių ir korozijos kontrolės. Pasirenkant paviršiaus dangą svarbu įvertinti dirbimo aplinką (neutralūs/koroziniai skysčiai, temperatūra, chemijos agresyvumas) ir ilgaamžiškumo reikalavimus. Pasirinkimas turi būti grindžiamas projekto reikalavimais, įskaitant darbo aplinką, temperatūrą, slėgį, skysčio tipą bei galimą ekspoziciją korozijai.
5. Pirkimo patarimai ir praktiniai įvertinimai
- Vamzdžio dydis ir specifikacijos - pasirinkite pagal projekto reikalavimus, užtikrinant, kad dydis atitiktų HVAC/naftos-dujų tinklų reikalavimus.
- Darbo aplinka - įvertinkite temperatūrą, slėgį, cheminį poveikį ir mechaninius reikalavimus, kad būtų parinkta tinkama medžiaga ir sienelės storis.
- Kaina ir gyvavimo laikotarpis - atlikite išsamią ekonominę analizę, įskaitant ilgalaikę investicijų grąžą.
- Pristatymo laikas - tiekėjo patikimumas ir pristatymo terminas svarbūs įgyvendinant projektus laiku.
- Kokybės sertifikavimas - įsitikinkite, kad vamzdis atitinka ISO/API/ASTM standartus ir turi reikiamus kokybės dokumentus.
- Tiekėjo reputacija ir aptarnavimas po pardavimo - rinkitės patikimus tiekėjus su aiškiomis garantijomis ir technine pagalba.
6. Aplinkos daugiaplanių spąstų ir matmenų diagramų taikymas praktikoje
Plieninių vamzdžių matmenų ir dydžių lentelė (pvz., ASME B36.10M / B36.19M) yra pagrindinis įrankis inžinieriams planuojant dydžius, sienelių storį ir svorį. Daugelyje projektų ši lentelė padeda nustatyti skirtingų tvarkaraščių atitikimą konkretiems OD/ID/dangos poreikiams ir užtikrina suderinamumą su jungtimis bei tarpprojektiniais standartais. Nuo 40 iki 80 tvarkaraščių pasirinkimas priklauso nuo darbo slėgio reikalavimų ir aplinkos poveikio intensyvumo. Kuo didesnis tvarkaraštis, tuo storesnė sienelė ir didesnis atsparumas dideliam slėgiui, tačiau didėja ir svoris bei galimos įrangos poreikis.
7. Santrauka: kaip užtikrinti atsparumą slėgiui plieniniu vamzdžiuose
Norint užtikrinti patikimą atsparumą slėgiui, būtina derinti:
- Atitinkamų standartų laikymąsi (ASME, ASTM, API, ISO ir kt.);
- Tinkamą matmenų ir sienelės storio pasirinkimą pagal taikymo sritį ir projektinį slėgį;
- Teisingą paviršiaus apdorojimą išorėje ir viduje (atsparumui korozijai, didesnei ilgaamžiškumui bei mažesnėms trinties nuostoliams);
- Tinkamą pirkimo ir kokybės kontrolę bei tiekėjų pasirinkimą (sertifikavimas, garantijos, techninė pagalba).
Patikslinkite ir papildomas rekomendacijas perkant didelio skersmens plieninius vamzdžius: atsižvelgti į OD/WT/DN/NPS konversijas, pasirinkti tarp LSAW/SSAW/SMLS, įvertinti aplinkos poveikį ir laikytis tarptautinių standartų dėl saugumo ir patikimumo.
| Parametras | Reikšmė | Pastabos |
|---|---|---|
| Išorinis skersmuo (OD) | varijuoja priklausomai nuo tvarkaraščio | nurodo pagrindinį vamzdžio dydį |
| Sienelės storis (WT) | Sch 40, Sch 80, Sch 160 ir kt. | nulemia projekcinį darbinį slėgį |
| Projektinis slėgis | mpa | priklauso nuo medžiagos, storio ir apkrovos sąlygų |
| Medžiaga | anglinis plienas, molibdeno lydinys, nerūdijantis plienas | priklauso nuo aplinkos poveikio ir temperatūros |
