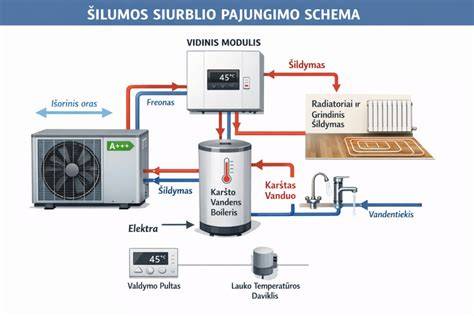

Šilumos siurblio pajungimo schema yra vienas svarbiausių etapų įrengiant efektyviai veikiančią šildymo sistemą. Nuo to, kaip teisingai suplanuotas ir įgyvendintas pajungimas, priklauso ne tik šilumos siurblio našumas, bet ir visos sistemos patikimumas, ilgaamžiškumas bei eksploatacinės sąnaudos. Šilumos siurblio pajungimo schema visada prasideda nuo pagrindinių sistemos elementų supratimo. Kiekviena schema, nepriklausomai nuo to, ar montuojamas oras-vanduo, ar kito tipo šilumos siurblys, turi kelis esminius mazgus: lauko bloką, vidaus modulį, šildymo kontūrą, karšto vandens ruošimo grandinę ir valdymo automatiką.
Kur pradėti planuoti pajungimą
Lauko blokas yra atsakingas už šilumos energijos paėmimą iš aplinkos oro ir jos perdavimą į vidaus sistemą. Pajungimo schemoje itin svarbu numatyti tinkamą šaltnešio arba vandens cirkuliaciją tarp lauko ir vidaus įrenginių, taip pat teisingą vamzdynų izoliaciją. Vidaus dalyje pagrindinis vaidmuo tenka hidraulinei sistemai. Šilumos siurblio pajungimo schema turi aiškiai apibrėžti, kaip šiluma paskirstoma po namo šildymo sistemą - grindinį šildymą, radiatorius arba mišrų variantą. Šiame etape ypač svarbu teisingai sujungti cirkuliacinius siurblius, išsiplėtimo indą, apsauginius vožtuvus ir kolektorius. Ne mažiau svarbus elementas - karšto vandens ruošimo grandinė. Jei naudojamas integruotas arba atskiras boileris, šilumos siurblio pajungimo schema turi numatyti prioritetinį karšto vandens ruošimą, kad sistema automatiškai persijungtų tarp šildymo ir vandens šildymo režimų. Galiausiai, svarbus ir automatikos bei elektros pajungimas. Valdymo sistema koordinuoja visų komponentų darbą, reguliuoja temperatūras ir apsaugo įrenginį nuo perkrovų.
Skirtumas tarp sistemų ir schemas
Apibendrinant, šilumos siurblio pajungimo schema turi būti ne šabloninė, o pritaikyta konkrečiam pastatui, jo šildymo sistemai ir gyventojų poreikiams. Šilumos siurblio pajungimo schema individualiam namui dažniausiai projektuojama naudojant oras-vanduo tipo sistemą, nes ji leidžia vienu įrenginiu užtikrinti patalpų šildymą ir karšto vandens ruošimą. Tipinėje oras-vanduo šilumos siurblio pajungimo schemoje lauko blokas sujungiamas su vidaus moduliu, kuriame integruotas arba prijungtas šilumokaitis. Iš vidaus modulio šiluma paskirstoma į grindinio šildymo kolektorius arba radiatorinę sistemą. Individualiuose namuose dažnai naudojama mišri schema, kai dalis patalpų šildoma grindiniu šildymu, o kita dalis - radiatoriais. Tokiu atveju šilumos siurblio pajungimo schema papildoma maišymo vožtuvais ir atskirais cirkuliaciniais siurbliais, leidžiančiais palaikyti skirtingas temperatūras skirtinguose kontūruose.
Boilerio ir karšto vandens grandinės sprendimai
Dar vienas svarbus aspektas - karšto vandens ruošimo integracija. Daugelyje individualių namų šilumos siurblio pajungimo schema numato boilerio prijungimą su prioritetiniu vandens šildymo režimu. Tai reiškia, kad esant poreikiui sistema laikinai nukreipia visą galią karšto vandens ruošimui, o po to automatiškai grįžta į patalpų šildymo režimą. Šilumos siurblio pajungimo schema su boileriu turi numatyti ir apsaugą nuo legionelės bakterijų, dažnai realizuojamą periodiniu vandens pašildymu iki aukštesnės temperatūros. Integruoto boilerio atveju schema yra kompaktiškesnė ir paprastesnė, o boileris būna įmontuotas vidaus modulyje, todėl sumažėja vamzdyno ilgis ir šilumos nuostoliai. Atskiras boileris dažnai pasirenkamas didesniuose namuose, kai reikia didelio karšto vandens kiekio, tačiau tokiu atveju schema tampa sudėtingesnė - reikalingi papildomi cirkuliaciniai siurbliai, trijų eigų vožtuvai ir tikslus temperatūrų valdymas.
Automatika ir elektros pajungimas
Be to, būtina atkreipti dėmesį į automatikos ir elektros pajungimą. Praėjus įrenginio galingumą, valdymo sistema koordinuoja visų komponentų darbą, reguliuoja temperatūras ir apsaugo įrenginį nuo perkrovų. Automatikos konfigūracija turi būti atsižvelgta į galios lygį ir galimą plytų triukšmą, o netinkamai sukonfigūruota sistema gali lemti neoptimizuotą darbą arba dažnus įsijungimus ir išsijungimus. Svarbu užtikrinti, kad šilumos siurblys turėtų atskirą elektros grandinę (dažnai trifazė), nes galingesni oras-vanduo įranga veikia tri faze. Pagrindiniai elektros reikalavimai priklauso nuo modelio ir galingumo, todėl montavimo darbus turi atlikti sertifikuotas specialistas. Savarankiškas montavimas gali panaikinti gamintojo garantiją.
Kur statyti išorinį bloką ir ką laikyti omenyje
Išorinis blokas montuojamas ant betoninio pamatuko, nutolinto 10-25 cm nuo namo sienos. Pamatukas turi būti lygus, stabilus ir su drenažu - išoriniame bloke susidaro kondensatas, kuriam reikia laisvo nutekėjimo. Rekomenduojamas pamatuko dydis siurbliams iki 10 kW - 80×100 cm. Išorinio bloko vietą reikia parinkti atsižvelgiant į triukšmą - veikiantis siurblys skleidžia 50-65 dB garso, todėl jo nereikėtų montuoti tiesiai po miegamojo langu. Vidinis blokas - boileris, buferinė talpa ir valdymo įranga - užima atskirą patalpą, kuri turi būti pilnai įrengta prieš montuojant sistemą. Prieš montavimą būtina turėti namo ar buto nuosavybės dokumentą ir, jei nuosavybė bendra, visų savininkų sutikimus raštu.
Radiatorių ir jų prijungimo įvairovė
Aliuminio šildymo radiatorių prijungimo schema dažnai taikoma dėl estetikos ir plastiškumo, nors pats radiatoriaus prijungimo būdas priklauso nuo modelio. Aliuminiai radiatoriai įprastai jungiamami tik šonu, o plieniniai - šonu ar apačioje. Svarbu užtikrinti, kad vamzdynai ir jungtys būtų vieno gamintojo arba iš vieno pardavėjo, nes skirtingi įsigijimo šaltiniai gali sukelti jungčių neatitikimus. Radiatorių montavimas atliekamas laikikliais ant sienos, o išėjimą ir įėjimą įradiuoja pagal pasirinktą prijungimo schemas. Dažniausiai naudojami laikikliai turi būti tvirti, o tolygus šildymas patikrinamas po įrengimo įjungus oro išleidimą.
Dažniausiai pasitaikančios prijungimo sąlygos: vienvamzdžio („Leningrado“) ir dviejų vamzdžių sistemos. Vieno vamzdio sistema (nuoseklus prijungimas) mažiausiai vamzdžių, tačiau radiatorių šilumos išėjimas gali būti nevienodas: radiatoriai arčiau katilo šildo intensyviau nei tie toliau. Dviejų vamzdžių sistema užtikrina vienodą temperatūrą visose patalpose, tačiau įrengimas yra brangesnis. Taip pat yra įstrižas prijungimas, kuris laikomas standartiniu šildymo sistemos bandymo variantu, kai tiekimas įleidžiamas į vieną radiatoriaus pusę, o išleidimas išeina iš priešingos pusės, užtikrinant tolygų šildymą.
Montavimo žingsniai
- Patikrinkite radiatoriaus tipą ir įsitikinkite, kad pasirinktas radiatoriui tinka prijungimui.
- Nustatykite montavimo vietą: radiatoriui turi būti 8-12 cm nuo grindų, apie 10-12 cm nuo palangės ir 3-5 cm nuo sienos.
- Sumontuokite laikiklius ir reguliuokite jų relativų atstumą nuo sienos. Užtikrinkite teisingą tiekimo ir grįžimo vamzdžių atskyrimą.
- Pakabinkite radiatorius ir sureguliuokite jų padėtį, atsižvelgiant į grindų lygį.
- Įjunkite prijungiamąjį rinkinį su integruotais vožtuvais, sujunkite instaliacijos vamzdžius prie radiatoriaus vožtuvų ir patikrinkite sandarumą.
- Atlikite oro išleidimą (Mayevsky čiaupas) ir patikrinkite, ar radiatorius vienodai šyla.
Besikeičiant šilumos šaltiniui, svarbu atsižvelgti į tai, kad kai kuriose vietose gali reikėti papildomų perėjimų ar kampinių vožtuvų, kad būtų galima užtikrinti teisingą aplinką ir patogų remontą. Taip pat būtina užtikrinti, kad maitinimo ir grįžimo kanalai būtų vienos linijos arba tinkamai sujungti su papildomais perėjimais.
Šilumos nuostoliai, temos ir įranga
Šilumos nuostoliai daugiausia kyla dėl prastos namų sandaros ar netinkamos izoliacijos. Pirmiausia reikia įvertinti stogo, sienų ir langų sandarumą. Manojoje schemai šiluma iš šaltnešio į patalpą dažnai patenka per nlytinės galios grandines, todėl būtina planuoti izoliaciją ir vėdinimą su šilumos grąža. Svarbu, kad šilumos siurblys veiktų su aukštos kokybės radiatoriaus sistemomis, kurios gali dirbti su žemesnėmis paskirstymo temperatūromis. Dažnai senam pastatui tinkamiausia yra sistemų modernizacija ir radiatorių pakeitimas naujais, kai šilumos siurblys veikia su aukštesne temperatūra, pavyzdžiui iki 55°C, o senesniuose radiatoriuose gali būti rekomenduojama didesnė galia arba daugiau sekcijų.
Energiniai aspektai ir planavimas
Šildymo poreikio skaičiavimas Lietuvoje priklauso nuo klimato ir namo sandarumo. Nuo šilumos nuostolių priklauso, koks šilumos siurblys bus reikalingas ir ar reikalinga buferinė talpa. Specialistai pataria įvertinti šilumos nuostolius, namo energinį efektyvumą, kad išsirinktas šilumos siurblys atitiktų poreikius. Taip pat svarbu įvertinti alternatyvius šildymo šaltinius, pavyzdžiui, krosneles ar židinius, kurie gali papildomai prisidėti prie šilumos balanso esant didelėms apkrovoms. Jei nusprendėte modernizuoti systemą, svarbu įsitikinti, kad šilumos siurblys sugebės dirbti su esamu radiatoriu sistema ir kad radiatoriai gali atlaikyti aukštą šilumnešio temperatūrą, kai reikia įjungti papildomą šilumos šaltinį.
Specifinės rekomendacijos laikantis temų
- Pasirinkti oras-vanduo šilumos siurblio pajungimo schemą su boileriu ar be jo priklauso nuo namo dydžio ir karšto vandens poreikio.
- Jei planuojama mišri šildymo sistema, būtina profesionalo subalansuota schema, kuri užtikrintų sklandų kontūrų darbą.
- Norint gauti paramą ar garantiją, būtina, kad projektą atliktų sertifikuotas specialistas ir jis įteisintų visus darbus pagal teisės aktus.
- Radiatorių pasirinkimas ir jų prijungimas turi būti integruoti į bendrą sistemą, atsižvelgiant į radiatorių tipą (aliuminis, plienas, ketas) ir įjungiamos konstrukcijos (šonas arba apačia).
- Svarbu užtikrinti, kad šilumos siurblys būtų įrengtas su atskira elektros grandine, o dujų, malkų ar granulių kainos svyruoja - planuojant reikia įvertinti visus kaštus ir grąžą.
Apie praktinę įvairovę ir papildomos literatūros
Aliuminio radiatorių prijungimo schemos gali būti įvairios, tačiau dažniausiai tai yra vienas vamzdis arba dviejų vamzdžių sistema; prijungimo būdai - šoninis arba apatinis, o įstrižas prijungimas laikomas standartiniu bandymo variantu. Straipsnyje nagrinėjami ir skirtingi radiatorinių vožtuvų, laikiklių ir kitų detalių sprendimai įvairioms sąlygoms. Kiekvienam atvejui reikia individualaus požiūrio, atsižvelgiant į pastato ypatybes ir gyventojų poreikius. Kaip ir minėta, profesionalo įsitraukimas būtinas esant mišrioms sistemoms, siekiant paramos ar kompensacijų, dideliems šilumos nuostoliams ar senoms šildymo sistemoms. Tokiu atveju pagarba projektavimo ir montavimo standartams užtikrina ilgalaikę įrangos veikimą ir garantijas.
