Iškloto grindinio paviršiaus kokybė, ypač jo patvarumas ir ilgaamžiškumas priklauso ne tik nuo panaudotų klinkerinių grindinio trinkelių kokybės, bet ir pirmiausia nuo po jomis esančių sluoksnių. Šių sluoksnių klojimas, išdėstymas ir matmenys priklauso nuo planuojamų apkrovų (t.y. Šaligatvių, takelių, terasų klojimui naudojamos 52, 63 arba 71 mm storio klinkerinės grindinio trinkelės). Didesnėms transporto priemonėms skirtai klaseI III naudotinos trinkelės, kurių storis ne mažesnis nei 60 mm. Mažesnės apkrovos plotams, kaip šaligatviai, takeliai, dviračių takai galima naudoti 52 mm storio trinkeles. Vandeniui pralaidi trupinta skalda (8-16 mm) arba žvyras (0-35 mm). Iškelti iki maždaug 25 cm. Kai klojami keli skaldos sluoksniai, vienas jų turi būti kapiliarinis bent apie 15 cm storio (= skalda be smulkių dalelių).
Slaptojo pagrindo konstrukcija ir sluoksnių išdėstymas
Atraminio sluoksnio supylimas iš 0-5 mm smėlio arba 3-7 mm šukių. Šukių be smulkiųjų dalelių privalumas yra tas, kad jos greičiau praleidžia vandenį ir grindinio danga lieka sausesnė (mažai vandens užsilieka). Atraminio sluoksnio storis 3 cm iki maks. 5. Atraminio sluoksnio klojimas ir lyginimas. Reikia atsižvelgti į tai, kad būtų išlaikytas min. 2,5% grindinio dangos nuolydis. Tarpe tarp dviejų lyginimo kalibrų tolygiai supiltą grindinio smėlį arba šukes be išsipučiančių dalelių lyginti vienu ištisiniu lygintuvu. Po to šoninius lyginimo kalibrus pašalinti.
Lyginimas ir klinkerio grindinio klojimas turi būti atliekamas tam tikrais ploteliais (apie 2 m) žingsnis po žingsnio. Klinkerinės grindinio trinkelės į išlygintą smėlio atraminį sluoksnį klojamos viena kryptimi, paliekant apie 4 mm pločio tarpus siūlėms. Ir dirbama taip, kad ant atraminio smėlio sluoksnio visiškai nelaipoma.
Klojimo principai ir raštas
Pagal užsakovo pageidavimus yra parenkamas raštas. Mes patariame koks yra geriausias pvz.: ant važiuojamosios dalies yra rekomenduojama, kad trinkelės persirištų. Mes pateikiame trinkelių rašto pavyzdžių ir išsirenkamas labiausiai patikęs. Pradedami klojimo darbai. Prieš pradedant kloti trinkeles yra sutikrinami namo kampai ir pasirenkamas optimaliausias variantas nuo kur būtų galima pradėti. Kad neiširtų kraštai naudojami vejos borteliai, o priekinėje dalyje įvažiavimo borteliai. Taip pat galima betonuoti plytelės kraštą atsisakant vejos bortelių.
Trinkelių klojimo technologija Trinkelių klojimas atliekamas etapais laikantis eiliškumo: 1 etapas. Projekto parengimas į kurį įeina: Klojamo ploto matavimai; Apsisprendimas dėl klojamo ploto eksplotacijos, t.y. ar bus skirta tik vaikščioti žmonėms, ar važinės automobiliai (iki 3,5 ton.) ar važinės sunkesvoris transportas (daugiau nei 3,5 ton.). Vandens nuvedimas t.y. nuolydžiai, šuliniai, vandens latakai; Trinkelių/plytelių tipas, spalva, raštas. Trinkelių kraštų užbaigimas - "įrėminimas" t.y. vejos borteliai, gatvės bortai, plastikiniai borteliai, įbetonavimas, įvažiavimo bortai. 2 etapas. Klojamo ploto parengimas Parengimas pradedamas viršutinio žemės sluoksnio nuėmimu, ant kurio bus klojamos trinkelės. Nuimamo grunto sluoksnis priklauso nuo trinkelių tipo ir trinkelių eksplotacijos paskirties. Nuimamo grunto sluoksnis turi būti 25-65 cm gylio. Taip pat svarbu išvalyti iškastą lovį nuo augalų ir jų šaknų. 3 etapas. Klojamo ploto "įrėminimas" Priklausomai nuo iš anksto numatytos ir planuojamos trinkelių eksplotacijos ir apkrovos ant paruošto lovio kraštų tvirtinami/montuojami vejos borteliai. 4 etapas. Pagrindo įrengimas Esminiu ir bene pačiu svarbiausiu viso trinkelių klojimo proceso faktoriumi yra tinkamas pagrindo paruošimas. Nuo pagrindo paruošimo priklauso trinklių paviršiaus lygumas, ilgaamžiškumas ir estetinis vaizdas. Pagrindo paruošimui dažniausiai naudojama: 1 sluoksnis smėlis/žvyras (10-30 cm), 2 sluoksnis skalda (5-20 cm), 3 sluoksnis atsijos/smėlio ir betono mišinys (2,5-4 cm). Visi formuojami pagrindo sluoksniai yra vibruojami specialiai tam skirtu įranga - vibro plokštėmis arba vibro planais. Patarimas! Norėdami geriau apsaugoti trinkeles nuo galimų augalų prasiskverbimo į paviršių, galima papildomai naudoti geotekstilę. 5 etapas. Trinkelių klojimas...
Trinkelių klojimo raštas turi didelę reikšmę atsparumui ir estetinei išvaizdai. Dažnai naudojamas eglutės raštas, kuris užsirakina trinkeles tarpusavyje ir efektyviai paskirsto apkrovą. Baigus kloti trinkeles, tarpai užpildomi granitinių atsijų ir trinkelių paviršius sutankinamas vibro plokšte. Klinkerio trinkelės pasižymi aukšta kokybe, ilgaamžiškumu, atsparumu aplinkos poveikiui ir lengva priežiūra. Dėka organinės sudėties ir gamybos technologijos klinkerio trinkelės yra labai tvirtos. Jos gaminamos iš molio, deginamos aukštakrosnyse 1100-1200 laipsnių temperatūroje, todėl jų spalvos išlieka ilgam.
Paprasčiausias klojimo būdas tinka mažos apkrovos dangoms, o eglutės raštas yra populiarus dėl estetikos ir tvirtumo. Kalbant apie skaldos ir pagrindo sluoksnius, svarbiausia - tinkamai paruošti ir tankinti pagrindą vibroplokšte, laikytis nuolydžių ir dėmesingai užpildyti siūles. Dėl savo ilgaamžiškumo klinkerio trinkelės dažnai pasirenkamos reprezentacinėse aikštėse ir senamiestyje, o natūralų akmenį imituojančios klinkerinės ar akmens masės trinkelės tinka įvairiems projektams.
Pagrindinės medžiagos ir įrankiai
- Trinkelės: klinkerinės, betoninės arba natūraliai akmeninės;
- Skalda arba žvyro pagrindas 8-22 mm frakcijos;
- Smėlis (0-2 mm) arba atsijos;
- Geotekstilė;
- Borteliai (betoniniai arba plastikiniai vejos borteliai);
- Betono mišinio bortams;
- Vibroplokštė (80-200 kg ir daugiau diapazone);
- Pjovimo įrankiai: kampinis šlifuoklis su deimantiniu disku, trinkelių pjovimo staklės;
- Lyginimo įrankiai: lyginimo lotas, 2-3 m liniuotė;
- Hidraulinių ar rankinių grąžtų įrankiai, apsauginiai akinių rinkiniai.
Dažni techniniai klausimai
- Ar galima dėti trinkeles be pagrindo? - Ne. Trinkelės ant neparuošto grunto per 1-2 sezonus iškraps dėl šalčio-atšilimo ciklų, vandens kaupimosi ir netolygios apkrovos.
- Koks nuolydis reikalingas? - 1,5-2 proc. nuolydis nuo pastato link žemesnės zonos (2 cm skirtumas per 1 m).

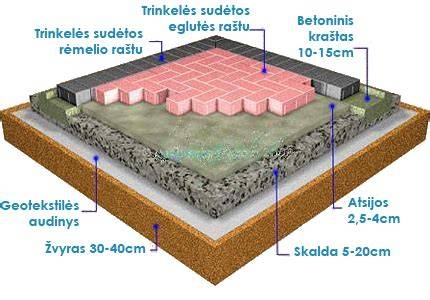

- Kokie pagrindiniai sluoksniai ir jų storis? - geotekstilė (1 sluoksnis), žvyro arba skaldos pagrindas (15-20 cm), viršutinis 3-5 cm granito atsijų sluoksnis, tada klinkerinės trinkelės.
- Kokie trapumai pasitaiko dažnai? - per platus ar per siauras atsijų sluoksnis, netinkamas tankinimas, geotekstilės nebuvimas molingame grunte, prastas nuolydžio laikymasis.
Užbaigiant, klinkerio trinkelės puikiai derinamos su natūraliu akmeniu, medžiu ar metalu, o Calçada portuguesa tradicijos pavydėjai įrodo, kaip smegenys, meistrystė ir menas sukuria ne tik dangą, bet ir miesto pasakojimą. Trinkelių dangos ilgaamžiškumą lemia ne pačios trinkelės, o jų pagrindas. Tinkamai paruoštas pagrindas užtikrina kokybišką ir ilgaamžę dangą, o visapusiška technologija - nuo kasimo iki siūlių užpildymo - garantuoja stabilumą ir funkcionalumą ilgus metus.
Trinkeliu objektas baigtas, plius uzbaigti ir mini objektai, Šiauliai
Žingsniai trumpai: nuosekli trinkelių klojimo sekos santrauka
- 1 etapas: projekto parengimas - ploto matavimai, apkrova, nuolydžiai, raštas, kraštų užbaigimas.
- 2 etapas: ploto parengimas - viršutinio sluoksnio nuėmimas, grunto pobūdžio įvertinimas.
- 3 etapas: įrėminimas - borteliai ir jų tvirtinimas.
- 4 etapas: pagrindo įrengimas - sluoksnių tankinimas vibro plokšte, geotekstilė.
- 5 etapas: trinkelių klojimas - rašto laikymasis, tarpai 4 mm, dėjimas panašioje kryptimi.
- 6 etapas: tarpo užpildymas - atsijos arba polimerinis užpildas (No Grow).
- 7 etapas: paviršiaus sutankinimas - vibro plokšte, papildomas tarpo užpildas.
Finansai ir įrankiai
Reikalingų įrankių diapazonas: vibro plokštė (80-200 kg), pjovimo staklės su deimantiniu disku, lyginimo įrankiai, kampinis šlifuoklis, virvelė su kuoliukais. Nuomos kainos - prasideda nuo keliolikos eurų per dieną. Trinkelių klojimo projektuose svarbu įsigyti ar išsinuomoti kokybiškus įrankius ir medžiagas vietoje kilusių nuostolių.
