Diodų tiltelis yra esminė elektros grandinės dalis, naudojama kintamajai srovei (AC) paversti nuolatine srove (DC). Šis procesas, žinomas kaip ištaisymas, yra gyvybiškai svarbus daugeliui elektroninių prietaisų, įskaitant automobilių generatorius. Suprasti, kaip veikia diodų tiltelis ir kaip jį prižiūrėti, gali padėti užtikrinti sklandų jūsų transporto priemonės veikimą.
Kas yra diodų tiltelis ir kaip jis veikia?
Diodų tiltelis, dar vadinamas lygintuvo tilteliu, yra elektrinė grandinė, sudaryta iš keturių diodų. Diodas yra puslaidininkinis komponentas, leidžiantis elektros srovei tekėti tik viena kryptimi. Diodų tiltelio principas grindžiamas šia savybe. Kai kintamoji įtampa tiekiama į tiltelį, diodai yra sukonfigūruoti taip, kad bet kuriuo metu tekėtų srovė per apkrovą tik viena kryptimi, nepriklausomai nuo kintamosios įtampos poliškumo.
Veikimo principas yra toks:
- Kai įtampa yra teigiama (viršutinė sinusoidės dalis), srovė teka per du diodus (pvz., VD2 ir VD3) ir apkrovą.
- Kai įtampa tampa neigiama (apatinė sinusoidės dalis), srovė teka per kitus du diodus (pvz., VD4 ir VD1) ir tą pačią apkrovą.
Dėl šios konfigūracijos srovė per apkrovą teka ta pačia kryptimi du kartus per vieną kintamosios srovės ciklą. Tai žymiai pagerina išėjimo įtampos kokybę, palyginti su paprastu vieno diodo lygintuvu, kurio išėjimo įtampa būtų pulsuojanti ir turėtų "nukirstą" neigiamą pusę.
Diodų tiltelis paverčia kintamąją generatoriaus išvesties įtampą nuolatine įtampa, kuri yra reikalinga akumuliatoriaus įkrovimui ir automobilio elektros sistemoms maitinti.
Diodų tiltelio svarba generatoriuje

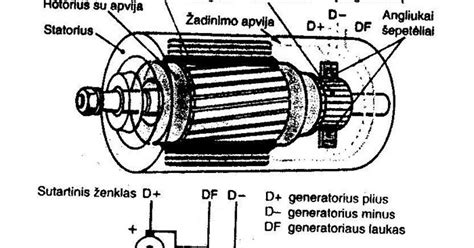

Automobilio generatorius gamina kintamąją srovę, kai variklis sukasi. Tačiau automobilio elektros sistemoms ir akumuliatoriui įkrauti reikalinga nuolatinė srovė. Čia ir pasireiškia diodų tiltelio svarba. Generatoriaus viduje esantis diodų tiltelis veikia kaip lygintuvas, paverčiantis generatoriaus sukurtą kintamąją srovę nuolatine srove, kuri gali būti naudojama.
Jei diodų tiltelis sugedęs, generatorius negalės tinkamai įkrauti akumuliatoriaus. Tai gali sukelti įvairių problemų, tokių kaip:
- Neužsikraunantis akumuliatorius.
- Išsikraunantis akumuliatorius.
- Mirksinti ar nedeganti įkrovimo lemputė prietaisų skydelyje.
- Elektroninių sistemų gedimai dėl nepakankamos įtampos.
Techninės charakteristikos ir tipai
Renkantis diodų tiltelį ar atskirus diodus, svarbu atsižvelgti į kelias pagrindines technines charakteristikas:
- Didžiausia darbinė tiesioginė srovė (Ampere): Ši vertė turi būti didesnė už apkrovos srovę, kad būtų užtikrintas patikimas veikimas.
- Atbulinė įtampa (V): Tai didžiausia atvirkštinė įtampa, kurią diodas gali atlaikyti nepradėdamas laidumo. Ji neturi būti mažesnė už kintamosios srovės šaltinio išėjimo įtampos amplitudės vertę, rekomenduojama 20-30% atsarga.
- Atviros būsenos įtampos kritimas: Silicio diodų įtampos kritimas yra apie 0,6 V. Mažesniam įtampos kritimui, ypač esant žemoms išėjimo įtampoms, rekomenduojama naudoti Šotkio diodus.
- Darbinis dažnis: Nors automobilių generatoriams dažniausiai pakanka žemo dažnio, impulsiniuose įrenginiuose svarbus didesnis darbinis dažnis.
Diodų tiltai gali būti surenkami iš atskirų diodų arba būti integruoti į vieną mazgą. Pastarieji dažnai turi aiškų žymėjimą ant korpuso, palengvinantį montavimą.
Diodų tilto gedimai ir diagnostika
Dažniausios diodų tilto gedimo priežastys yra perkaitimas, viršįtampis arba mechaniniai pažeidimai. Vienas iš signalų, kad diodų tiltelis gali būti sugedęs, yra nepakankamas arba visai nebuvęs krovimas, ypač ant laisvų apsukų.
Kaip aprašyta viename iš pavyzdžių, automobilio generatoriaus remontas gali apimti ne tik diodų tilto, bet ir kitų komponentų, tokių kaip "šokoladas" (įtampos reguliatorius), pakeitimą. Kartais meistrai įdeda neoriginalias dalis, kurios gali netikti originaliai jungčiai, sukeldamos papildomų problemų.
Jei pastebite krovimo problemas, rekomenduojama kreiptis į specialistus, kad būtų atlikta tiksli diagnostika ir remontas. Kartais gali tekti keisti visą generatorių arba jo dalis, pavyzdžiui, diodų tiltelį ar įtampos reguliatorių.
Bendrosios elektros instaliacijos ir akumuliatoriaus priežiūros rekomendacijos
Norint užtikrinti tinkamą generatoriaus ir visos elektros sistemos veikimą, svarbu atkreipti dėmesį į bendrą automobilio elektros instaliacijos būklę:
- Elektros laidai turi būti tvarkingi, tinkamai pritvirtinti ir švarūs.
- Akumuliatoriaus baterija turi būti techniškai tvarkinga, tinkamai parinkta pagal automobilio gamintojo reikalavimus ir pilnai įkrauta.
- Reguliariai tikrinkite akumuliatoriaus elektrolito tankį ir lygį.
- Įkrovimo metu įsitikinkite, kad akumuliatoriaus ventiliacijos angos yra pralaidžios.
- Generatoriaus pavaros dirželis turi būti tinkamai įtemptas.
- Nenaudokite generatoriaus gedimo atveju ir venkite pagalbinio kito automobilio variklio paleidimo, kai jūsų generatorius veikia.
Tinkama priežiūra ir savalaikis remontas užtikrins ilgalaikį ir patikimą jūsų automobilio elektros sistemos veikimą.
