Kiek mm profilių reikia prisukti: išsamus gidai montuojant pertvarą W112 (viengubas metalinis karkasas, dviguba GKP danga)

Šiame straipsnyje pristatome, kaip montuoti pertvarą W112 - viengubo metalinio karkaso pertvarą su dviguba gipso kartono plokščių danga, pateikiame reikiamų medžiagų išeigas bei žingsnis po žingsnio montavimo technologiją. Tekste rasite praktines pastabas apie profilių parinkimą pagal pertvaros aukštį, izoliaciją, durų angų įrengimą, siūlių tvarkymą ir deformacinių siūlių reikalavimus.

Reikalingos medžiagos ir išeigos (orientacinės)

• Perimetriniai UW profiliai (išeiga: 0,7 m/1 m²).
• Statramstiniai CW profiliai (išeiga apie 2,0 m/1 m²).
• Įsukama mūrvinė su plastikine įvore Drehstihdubel K6/35 skirta perimetriniui UW profiliui tvirtinti prie grindų ir lubų, taip pat kraštinių CW profilių tvirtinimui prie besiribojančių sienų (išeiga 1,6 vnt./1 m²).
• Sandarinimo juosta Dichtungsband, klijuojama ant UW profilio nugarėlės (išeiga: 1,2 m/1 m²), arba Trennwandkitt sandarinimo mastika, tepama ant UW ir CW profilių nugarėlių (išeiga: 0,3 vnt/1 m²).
• Skiriamoji juosta Trenn-Fixx, skirta įrengti slydimo siūles tarp montuojamos pertvaros ir lubų bei besiribojančių sienų (išeiga apie 1,8 m/1 m²).
• Gipso kartono plokštės Blue, montuojamos dviem sluoksniais (išeiga: apie 4 m²/1 m²).
• Diamantschrauben XTN savisriegiai skirt: 23 mm pirmam sluoksniui; 38 mm antram sluoksniui (išeiga: apie 14 vnt./1 m² pirmam sluoksniui; 30 vnt./1 m² antram sluoksniui).
• Uniflott gipsinis siūlių glaistas (išeiga: apie 0,8 kg/1 m²).
• Kurt siūlių armavimo juosta (išeiga: apie 1,2 m/1 m²).
• Tiefengrund giluminis gruntas (pagal poreikį).
• Mineralinė vata Knauf Insulation TP115 (storis parenkamas pagal CW profilio plotį, išeiga: apie 1 m²/1 m²).
• Kantenhobel, raspelhobel, elektrinis suktuvas, glaistikliai ir kiti rankiniai įrankiai.

Kiek mm profilio reikia prisukti ir kaip parenkamas savisriegio ilgis

Atsižvelgiant į tvirtinamų gipso kartono plokščių sluoksnių skaičių ir plokštės storį parenkamas savisriegių ilgis. Diamantschrauben XTN ilgiui W112 sistemoje parinktos reikšmės: 23 mm ilgio pirmam sluoksnio prisukimui; 38 mm ilgio antram sluoksnio prisukimui. Leistini atstumai tarp savisriegių priklauso nuo apkalos tipo: nuo 750 mm pirmame sluoksnyje iki 250 mm paskutiniame sluoksnyje.

Minimalus atstumas tarp savisriegio ir kartonu dengto gipso kartono plokštės krašto neturi būti mažesnis kaip 10 mm, o minimalus atstumas tarp savisriegio ir kartonu nedengto krašto neturi būti mažesnis kaip 15 mm. Sukant savisriegius į metalines konstrukcijas, savisriegio ilgį reikia parinkti taip, kad jį įsukus galas antroje profilio pusėje išsikištų ne mažiau kaip 10 mm.

1 žingsnis: konstrukcijos planavimas

• Būtina iš anksto suplanuoti: kokie garso izoliacijos ir gaisrinės saugos reikalavimai, ar pertvara montuojama sausose ar drėgmės veikiamose patalpose, koks bus pertvaros aukštis (svarbu renkantis profilio plotį), ar reikės durų angų ir ar pertvara bus apkraunama papildomomis apkrovomis.
• Reikiamo pločio profiliai ir gipso kartono rūšis pasirenkami naudojantis Knauf pertvarų sistemų techniniu bukletu. Pasirinkus pertvarą Knauf W112 remiantis techniniais duomenimis pasirenkami Blue plokštės ir 100 mm CW pločio profilių karkasas.

2 žingsnis: paruošiamieji darbai

Prieš pradedant montuoti metalinį pertvaros karkasą, patalpa turi būti išvalyta. Ant švarių grindų pažymėkite būsimos pertvaros kontūrus, nurodydami angas ir elementus didinančius karkaso atsparumą apkrovoms. Pagrindas karkaso montavimo vietoje turi būti lygus, kad tarp pagrindo ir profilio neliktų tarpų. Jei yra pagrindo nelygumų, juos būtina pašalinti taikant tinkamas priemones, pavyzdžiui: tinkuojant, glaistant ar naudojant sandarinimo mastiką Trennwandkitt.

3 žingsnis: perimetrinių profilių (UW) montavimas

1. Pasimatuokite ir atsikirpkite profilius.
2. Ant UW profilio nugarėlės klijuokite Dichtungsband sandarinimo juostą arba tepkite Trennwandkitt mastiką, kad užsandarintumėte pagrindo nelygumus ir sumažintumėte garso pralaidumą per perimetrą.
3. Perimetrinį profilį pritvirtinkite prie grindų ir lubų pagrindui tinkamais tvirtinimo elementais. Tvirtinimo taškų atstumas ≤ 100 cm, kai pertvaros aukštis iki 3 m, arba ≤ 50 cm kai aukštis viršija 3 m.
4. Tvirtinant prie lubų dar kartą patikrinkite konstrukcijos vertikalumą.

4 žingsnis: statramsčių (CW) išdėstymas

Pasižymėkite būsimų CW profilių vietas. Jei bus durys, pirmiausia formuokite durų angą iš UA profilių. CW profilius išdėstykite taip, kad virš durų gipso kartono siūlės būtų perstumiamos ne mažiau kaip 150-200 mm ir nebūtų vienoje vertikalėje su angokraščiu.

5 žingsnis: CW profilių montavimas

1. Ant kraštinių CW profilių nugarėlių užtepkite dvi Trennwandkitt mastikos juostas, prispauskite profilius ir tik tada prisukite prie pagrindo. Mastika gerina garso izoliaciją ir veikia kaip papildoma tvirtinimo priemonė.
2. Vertikalieji CW profiliai turi būti įstatomi pažymėtose vietose į horizontaliuosius UW profilius. Prireikus statramsčiai su gulekšniais sutvirtinami specialiu įrankiu Knauf Stanzzange arba kniedėmis (skardvaržčiais tvirtinti negalima).
3. Statramsčiai turi stovėti laisvai be įvaržos; viršuje rekomenduojama palikti 10 mm tarpą tarp statramsčio ir gulekšnio dugno.
4. Visos profilių nugarėlės turi būti orientuotos ta pačia kryptimi; elektros instaliacijai skirtos kiaurymės turi būti vienoje eilėje.
5. Jeigu reikia, profiliai gali būti ilginami, o ilginimo sandūros turi būti perslinktos viena kitos atžvilgiu.

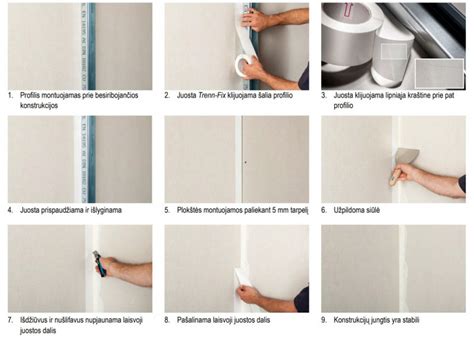

6 žingsnis: skiriamosios juostos Trenn-Fixx klijavimas

Sumontavus profilius, ant šoninių sienų ir lubų klijuokite Trenn-Fixx juostą. Juosta gali būti klijuojama ant UW perimetrinių profilių taip, kad pritvirtinus profilius varžtais liktų kyšoti apie 5 cm juostos dalis. Juostą priklijuoti reikia prieš plokščių montavimą.

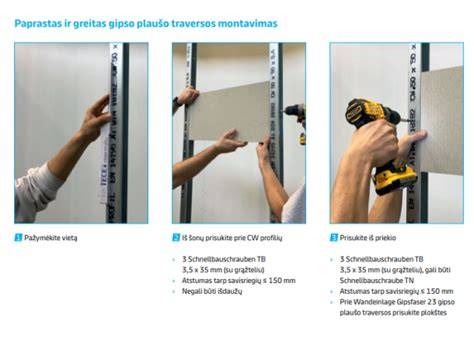

7 žingsnis: gipso kartono plokščių tvirtinimas prie metalinio karkaso

• Gipso kartono plokštės prie karkaso tvirtinamos savisriegiais. Atsižvelgiant į sluoksnių skaičių parenkamas savisriegių ilgis (W112: 23 mm pirmajam, 38 mm antrajam sluoksniui).
• Atstumas tarp savisriegių priklauso nuo apkalos tipo: nuo 750 mm pirmame sluoksnyje iki 250 mm paskutiniame sluoksnyje. Pastaba: visi sluoksniai turi būti pritvirtinti per vieną darbo dieną; jei vėliau - atstumai mažinami iki 250 mm kiekviename sluoksnyje.
• Minimalus atstumas tarp savisriegio ir kartonu dengto krašto ≥ 10 mm; tarp savisriegio ir nedengto krašto ≥ 15 mm.
• Venkite perveržimo: plokštę stipriai prispauskite prie karkaso ir sukite savisriegius statmenai. Svarbu, kad savisriegio galvutė nekliudytų glaistymo darbams ir neįplėštų kartono.
• Naujo savisriegio į seną skylę sukti negalima - palikite ≥ 50 mm atstumą iki senosios skylės.
• Sukant savisriegius į metalines konstrukcijas, savisriegio gale turi išsikišti ne mažiau kaip 10 mm.
• Gipso plokštės gali būti tvirtinamos vertikaliai arba horizontaliai; tame pačiame sluoksnyje negalima maišyti tvirtinimo krypčių; kryžminės siūlės neleistinos.

8 žingsnis: pirmo sluoksnio siūlių glaistymas

Sumontavus pirmą plokščių sluoksnį būtina užglaistyti plokščių siūles gipsiniu glaistu, pvz., Uniflott. Glaistomos tiek gamyklinės, tiek pjautinės siūlės. Pjautines siūles suformuojame naudojant specialų oblių (kantenhobel). Prieš glaistymą pjautines siūles būtina gruntuoti Tiefengrund gruntu. Siūlių gruntavimui vandens naudoti negalima.

9 žingsnis: antro gipso kartono sluoksnio montavimas

Išdžiūvus pirmo sluoksnio siūlių glaistui, montuojamas antras gipso kartono plokščių sluoksnis. Montuojant kelių sluoksnių konstrukciją, abiejose pertvaros pusėse skirtingų sluoksnių plokščių siūlės neturi sutapti.

10 žingsnis: antro sluoksnio siūlių glaistymas ir armavimas

Sumontavus antrą sluoksnį, būtina plokščių siūles užglaistyti Uniflott arba panašiu glaistu ir armuoti popierine siūlių juosta, pvz., Kurt. Užglaistomos jungtys su kitomis konstrukcijomis bei savisriegių galvutės. Išdžiūvus glaistui nupjaukite Trenn-Fixx kyšančią juostos dalį. Atlikus šiuos darbus pertvara yra paruošta tolimesniems apdailos darbams.

Deformacinės siūlės ir slydimo jungtys

Įrengiant ilgas pertvaras arba esant žymesniems grindų bei lubų plokštumos aukščio pokyčiams (nuo 75 cm), kas 15 m arba dažniau turi būti numatytos deformacinės ir temperatūrinės jungimo siūlės. Deformacinės siūlės saugo gipso kartono konstrukcijas nuo neprognozuojamų deformacijų ir trūkių. Jei po metaliniu karkasu yra pastato konstrukcinės deformacinės siūlės, tokios siūlės turi būti atkartotos karkase.

Jei pertvara jungiama prie lubų apkalos arba pakabinamų lubų, būtina įrengti slankiuosius mazgus pertvaros ir perdangos jungimo zonoje, ypač kai numatomi perdangos įlinkiai. Slydimo jungtis įrengiama naudojant Knauf Trenn-Fix juostą, o papildomai profiliai gali būti padengiami Trennwandkitt mastika.

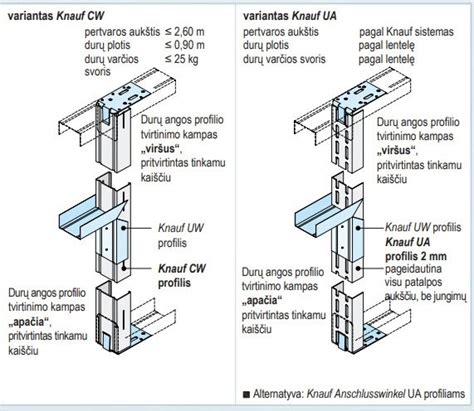

Durų angos formavimas

Profilis durų angai parenkamas pagal būsimų durų svorį. Į UW profilius įstatomi vertikalieji UA profiliai, kurie sudaro durų angą. UA profiliai prie viršutinės ir apatinės perdangos tvirtinami UA profilių tvirtinimo kampų komplekte esančiomis 8x60 mūrvinėmis (ne mažiau kaip 2 vnt. vienam kampui). Virš skersinio durų angos profilio sumontuokite papildomus statramsčius, prie kurių tvirtinama plokščių apkala. Gipso kartono siūlės virš angų kraštų turi būti perstumiamos ne mažiau kaip 150-200 mm ir neturi būti vienoje vertikalėje su angokraščiu.

Izoliacija ir papildomi reikalavimai

Karkaso ertmė užpildoma izoliacine medžiaga priklausomai nuo statybinės fizikos reikalavimų. Jei reikalinga padidinti garso izoliaciją, montuojant karkasą ant perimetrinių UW profilių ir kraštinių CW profilių nugarėlių tepamos dvi Trennwandkitt mastikos juostos, profiliai prispaudžiami ir tik tada prisukami prie pagrindo. Dažniausiai naudojama mineralinė vata, pavyzdžiui Knauf Insulation TP115 (storis parenkamas pagal CW profilio plotį) arba akustinės akmens vatos plokštės ROCKMIN PLUS / SUPERROCK.

Dažniausiai pasitaikančios klaidos ir patarimai

• Nekorektiškas profilių ilginimas ar nesujungtos jungtys: būtina užtikrinti bent po 3 tvirtinimo taškus jungtyje.
• Savisriegiai įstumti per arti senos skylės - naujo savisriegio negalima sukti į seną skylę; palikite ≥ 50 mm atstumą.
• Perveržimas: savisriegis neturi įplėšti kartono; sukite statmenai ir įveržkite tiek, kad galvutė nekliudytų glaistomam paviršiui.
• Siūlių sutapimas: abiejose pertvaros pusėse skirtingų sluoksnių siūlės neturi sutapti; kryžminės siūlės neleistinos.
• Skiriamosios juostos klijavimas turi būti atliktas prieš plokščių montavimą, o po glaistymo kyšančios dalys nupjaunamos.

Lentelė: orientaciniai reikalavimai ir išeigos vienam m² pertvaros

Pastaba

Šios išeigos yra orientacinės ir priklauso nuo konkretaus projekto: pertvaros aukščio, profilio pločio, papildomų stiprinimų, angų bei apkrovų. Konkretų savisriegio skaičių, profilį ir kitus elementus rekomenduojama tiksliai apskaičiuoti pagal brėžinius arba pasikonsultuoti su gamintojo technine dokumentacija.

Apibendrinimas

Pakankamai tikslus savisriegio ilgis ir tvirinimo žingsniai lemia konstrukcijos ilgaamžiškumą, garso bei ugnies izoliacijos savybes. W112 pertvara - patikima sistema, kai pasirinkti tinkami CW (pvz., 100 mm) ir UW profiliai, laikomasi montavimo žingsnių, naudojama Trenn-Fixx ir Trennwandkitt sandarinimo medžiaga, o gipso kartono siūlės armuojamos bei glaistomos tinkamu glaistu.
