Šiame straipsnyje apžvelgiama karšto ir šalto oro vamzdžių paskirtis, jų klasifikacija pagal gamybos metodus, formą ir sienelės storį, taip pat apžvelgiamos besiūlių ir suvirintų plieninių vamzdžių naudojimo sritys. Pagrindinis dėmesys skiriamas vamzdynų konstrukcijoms, energetikai ir pramonei, kur plieniniai vamzdžiai užima svarbią vietą transportuojant skysčius ir dujas.
Klasifikacija pagal gamybos metodus
1) Besiūlis vamzdis (GB / T8162-1999):
- karšto valcavimo vamzdis,
- šaltojo valcavimo vamzdis,
- šaltojo veltinio vamzdis,
- presuojamas vamzdis,
- vamzdelis (arba plonasienis vamzdis).
2) Suvirintas vamzdis (GB / T3092-1993):
- procesas - suvirintas vamzdis, atsparus suvirintas vamzdis (aukštas ir žemas dažnis), suvirintas dujinis vamzdis, krosnies suvirintas vamzdis;
- pagal suvirinimo siūlę - suvirintas vamzdis su spiraline siūle.
Pagal skirsnio formą
- Paprastas plieninis vamzdis - apvalus, kvadratinis, ovalus, trikampio formos, šešiakampis, deimantinis, aštuonkampis, pusiau apskrito, kita;
- Sudėtingų sekcijų vamzdžiai - nelyginis šešiakampis, penkių lūžtų plieno vamzdžiai, dvigubas išgaubtas ar įgaubtas vamzdis, meliono formos, kūginis, gofruotas ir kt.;
- Pagal sienelės storį - plonasienis ir storasienis plieninis vamzdis.
3) Pagal naudojimo paskirtį - vamzdyno plieninis vamzdis, šilumos įranga, mechaninis pramoninis vamzdis, nafta ir geologinis gręžimas, konteinerio vamzdis, chemijos pramonės vamzdis, specialios paskirties vamzdis ir kita.
Besiumliai plieniniai vamzdžiai
Tiesiogiai besiūliai plieniniai vamzdžiai yra ilgas plieninis strypas su tuščiaviduriu profiliu, naudojamas skysčių transportavimui, tokių kaip nafta, gamtinės dujos, vanduo ir kt. Jie yra lengvesni už kietą plieną, turi ekonomišką skersinį skaičiaus našumą, plačiai taikomi konstrukcijose ir mechanikoje.
Klasifikacija pagal sienelės storį ir paskirtį
Pagal paskirtį: įprasti plieniniai vamzdžiai transportavimui, katilų įrangai, naftos perdirbimui, geologiniam gręžimui, chemijos įrangai ir kt. Pateikiami standartai, tokie kaip GB serijos, įskaitant:
- Besiūliai plieniniai vamzdžiai konstrukciniam naudojimui (GB / T8162-1999);
- Besiūliai plieniniai vamzdžiai skysčių transportavimui (GB / T8163-1999);
- Aukšto slėgio katilams (GB5310-1995);
- Kitos specialios paskirties vamzdžiai (GB6479-86, YB235-70 ir kt.).
Pagal sienelės storį - plonasieniai vamzdžiai plačiai naudojami lengvesnėms konstrukcijoms, o storasieniai - atspariau esant didelėms apkrovoms.
Suvirinti plieniniai vamzdžiai
Suvirintas plieninis vamzdis, vadinamas suvirintu vamzdžiu, gaminamas suvirinant plieninę plokštę ar juostelę po presavimo. Toks vamzdis pasižymi dideliu įvairoves specifikacijų, aukštu gamybos efektyvumu ir mažesniu bendru atsparumu nei besiūlių vamzdžių. Yra du pagrindiniai tipai:
- Tiesus siūlas suvirintas vamzdis - paprastas gamybos procesas, greita plėtra, mažos kainos;
- Spiralinis siūlės suvirintas vamzdis - didesnis stiprumas, didesnis vamzdžio išgaubimas ir didesnis plėtimosi metu reikia daugiau proceso laiko.
Spiralinės siūlės vamzdžiai dažnai naudojami dideliems skysčių srautams. Tuo tarpu didesniems skersmenims dažnai pasirenkami spiraloriniai arba arti tiesiško siūlo suvirinimai, priklausomai nuo projekto poreikių.
Karštojo cinkavimo nauda ir procesas
Karštas cinkavimas - tai apsauginė plieno vamzdžių danga, užkerta kelią rūdims ir korozijai. Procesas apima valymą, panardinimą į išlydytą cinką ir aušinimą. Cinko sluoksnis formuoja kelis sluoksnius (dzeta ir eta), kurie užtikrina tvirtą sukibimą su plienu ir ilgalaikę apsaugą. Cinko danga gali tarnauti iki 50 metų sausose vietovėse ir 20-25 metus drėgnose ar pakrantėse esančiose zonose.
Procesas: valymas (riebalų šalinimas, rūgštinis marinavimas, skalavimas, fliusavimas), panardinimas į cinko vonią (830-850 °C), aušinimas, tikrinimas ir pakuotė. Cinko sluoksnio storis matuojamas magnetiniu storio matuokliu, o kokybė tikrinama vizualiai bei atliekant bandymus dėl sukibimo ir atsparumo korozijai.
Matmenys ir kokybė
Standartinis cinko dangos storis dažnai svyruoja 2,0-3,9 mikrometrų, atsižvelgiant į vamzdžio dydį ir naudojimą. Cinko sluoksnio kokybė užtikrinama atliekant magnetinę indukciją, srovės srauto ir sprogimo bandymus. Be to, galutinės partijos dokumentacija ir sertifikatai įpareigoja užtikrinti vienodą dangos storį ir defektų nebuvimą.
Palyginimas: karštai cinkuotos, elektrokinkuotos ir šaltai cinkuotos vamzdžių dangos
Karštas cinkavimas suteikia storesnę, tvirtesnę dangą ir geresnį korozijos atsparumą, užtikrina viso vamzdžio padengimą, įskaitant kraštus ir jungtis. Elektrocinkavimas sukuria plonesnę dangą, trumpesnį tarnavimo laiką, bet gali būti ekonomiškesnė alternatyva. Šaltas cinkavimas dažnai taikomas specifinėms užduotims, kur reikalinga mažesnė danga, tačiau jis taip pat suteikia apsaugą nuo rūdijimo. Visualiai: karštas cinkavimas dažnai atrodo storesnė, blizgi danga, o elektrocinkuota - plonesnė.
Atsparumas korozijai ir ilgaamžiškumas
Cinko sluoksnis veikia kaip skydas, blokuodamas vandens ir oro poveikį plienui. Taip pat cinkas suteikia katodinę apsaugą. Ilgiausiai tarnauja karšto cinkavimo vamzdžiai, o jų naudotoja aplinkos sąlygos ir statybinės sąlygos dar labiau išryškina šio metodo naudą. Daugelyje projektų karštas cinkavimas laikomas ekonomiškai palankiu pasirinkimu, nes sumažina priežiūros kaštus ir prailgina vamzdžių tarnavimo laiką.

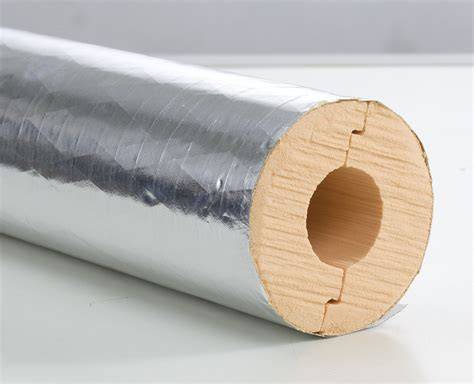

Šiluminė izoliacija vamzdynuose
Vamzdynų šiluminė izoliacija yra būtina siekiant sumažinti šilumos nuostolius ir apsaugoti konstrukcijas nuo užšalimo bei kondensacijos. Populiariausios izoliacijos medžiagos yra putų polimero mineralinė izoliacija (PPM), mineralinė vata, stiklo vata ir putų poliuretanai (PPU). Pagrindiniai SP 61.13330.2012 ir SNiP 41-03-2003 reikalavimai nustato, kaip šios medžiagos turi būti montuojamos ir kokie yra jų saugos standartai. Tuo pačiu svarbu naudoti garų barjerą, kad išvengti kondensacijos išorinėje dangoje.
Izoliacinių medžiagų tipai
- Putplasčio polimero mineralinė izoliacija (PPM) - monolitinis apvalkalas, gamybos procesas apima mineralinę užpildą; atsparumas drėgmei ir ilgas tarnavimas.
- Mineralinė vata ir stiklo vata - pluoštinės izoliacijos, atitinkančios SP 61.13330.2012 ir SNiP 41-03-2003; dažnai naudojamos ritinėmis ar plokštėmis.
- Putų poliuretanas (PPU) - labai mažas šilumos laidumas, geros hidroizoliacinės savybės; deklaruojamas 30 metų tarnavimo laikas, naudojamas tik atskirose paskirties vietose dėl degumo klasifikacijų.
Teritorijų ir pramonės taikymas
Karšto ir šalto vandens tiekimo sistemos, dujotiekiai, naftos ir dujų transportavimas, šilumos įranga, chemijos pramonė, geologinis gręžimas ir kt. Naudojant plieninius vamzdžius, galima įgyvendinti sudėtingas konstrukcijas ir užtikrinti patikimą skysčių transportavimą dideliu spindžiu ir dideliu slėgiu. Nuo naftos perdirbimo gamyklų iki karšto vandens tiekimo tinklų - plieniniai vamzdžiai yra nepakeičiama sudedamoji dalis.
Konkreti įrangos ir projekto pavyzdžiai
Karšto cinkavimo įranga apima valymo, cinko vonios, aušinimo ir tikrinimo stotis. Šios įrangos pagalba vamzdžiai įgauna tvirtą cinko dangą, kuri užtikrina atsparumą rūdijimui ir didelį ilgaamžiškumą. Taip pat pabrėžiamas išsaugojimo ir kokybės kontrolės vaidmuo - vienodas danga, defektų nebuvimas, dokumentacija ir sertifikatai.
Vaizdinė papildymas
Infografika: karšto cinkavimo proceso srautai ir dangos sluoksniai
Video pristatymas: karšto cinkavimo ir plieninių vamzdžių apsauga nuo rūdijimo
Dviratis kare. Susitikimas su žvalgybos karininku Kostu Rimša.
Taikymo pavyzdžiai ir patarimai naudotojams
Rinkdamiesi vamzdžių tipą, atsižvelkite į paskirtį, darbo temperatūrą, slėgį ir aplinkos sąlygas. Karštas cinkavimas yra populiari pasirinkimo dėl ilgaamžiškumo, tačiau kai kuriuose projektuose gali būti ypač svarbi forma ir sienelės storis - formos vamzdžiai suteikia didesnį inercijos momentą ir gali sumažinti konstrukcijų svorį. Taip pat svarbu atsižvelgti į izoliacijos tipą - PPM, mineralinė vata ar PPU, priklausomai nuo kainos, saugų naudojimą ir klimato zonos poreikių.
Modernaus vamzdyno pasirinkimas reikalauja kvalifikuotos konsultacijos: ekspertai padės parinkti tinkamiausią vamzdį, izoliaciją ir dengimą pagal projekto reikalavimus.
