Dažnai kelių medžiagų sudėtis leidžia mums suteikti iš šios žaliavos produktus išskirtines technines savybes. Medžiaga plačiai naudojama vandentiekio darbams. Vandens tiekimo, nuotekų ir šildymo sistemos yra pagamintos iš skirtingo skersmens metalinių vamzdžių. Be to, iš šių žaliavų tiekiami nauji vandens vamzdynai, ir daroma darbų, siekiant pataisyti esamus kanalus daugiabučiuose namuose ir privačiuose namų ūkiuose.
Metalo-plastikinių vamzdžių skersmuo šiuolaikinėje statybos rinkoje yra gana įvairus. Vandens dujotiekiams gaminiams, kurių sekcijos dydis yra nuo 16 mm iki 50 mm, reikia daugiau, nuotekų sistemoms reikia naudoti didesnio skersmens mėginius, paprastai tai yra vamzdžiai, kurių dydis nuo 32 iki 150 mm. Tačiau verta pažymėti, kad plastikinių gaminių žymėjimas paprastai nėra milimetrais, o coliais. Taip pat svarbu, kad produktai būtų ne tik išoriniai, bet ir vidiniai. Todėl prekių atranka tam turėtų būti skiriamas ypatingas dėmesys.

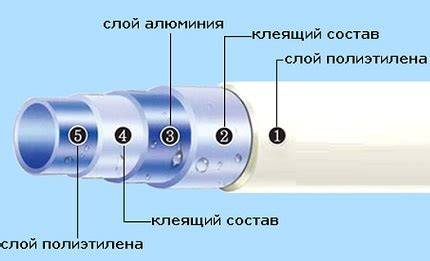

Trijų sluoksnių konstrukcijos pagrindai
Aliuminio sluoksnis sujungiamas į konstrukciją pagal optimalius suvirinimo ar klijavimo sprendimus. Vidiniai ir išoriniai polietileno sluoksniai suteikia vamzdžiui hidraulinį stabilumą, atsparumą korozijai ir higieninį atsparumą vandeniui. Tarp plastikinio vamzdžio ir aliuminio sluoksnio yra klijų ar afiniteto sluoksnis, todėl aliuminis ir plastikas sujungti į vieną kūną ir negali būti nulupti. Tokia ženklinimo ir konstrukcijos kombinacija suteikia vamzdžiui tvirtumą, mažą linijinio išsiplėtimo greitį ir gerą atsparumą tempimo bei deformacijoms.
Montavimo metu svarbus yra sienelės storis ir išorinis skersmuo, nes šie parametrai lemia vožtuvų ir jungiamųjų detalių pasirinkimą. Ekspertai rekomenduoja jungiant polimerines dalis su metalo vamzdžių sekcijomis papildomai sumontuoti filtras jungtinėje srityje. Spaudos klavišas - būtinas įrankis, siekiant greitai ir tiksliai sukurti ryšio sistemą iš metalo-plastiko vamzdžių. Dėl gamybos klaidų laikui bėgant gali atsirasti nuotėkis, ypač sąnariuose. Todėl būtina tiksliai apskaičiuoti smūgio jėgą ant elemento ir laikytis griežtų matmenų tolerancijų.
Žymėjimas ir matmenų supratimas
Vidinis skersmuo (DU) nurodomas santrumpa DU, o išorinis spindulys (De) žymimas, atsižvelgiant į sienelių storį. Dinaminis žymėjimas turi atitikti įprastas praktikas ir nurodyti tiek vidinį, tiek išorinį skersmenis. VNėra vienas vienintelis standartas visoms situacijoms, tad plastikinių vamzdžių žymėjimas gali būti D × sienelės storis (pvz., D108 × 4). Taip pat dažnai pasitaiko DN (nominalus skersmuo) ir NPS (vardinis vamzdžio dydis). Skirtumai tarp DN, De ir Dg pateikti daugelyje standartų, tačiau praktikoje plastiko vamzdžiams dažnai naudojamas De ar DN, priklausomai nuo regiono ir gamintojo įpročių.
Vamzdžio skersmens matmenys gali būti išreikšti keliais būdais:- “išorinis skersmuo × sienelės storis” (De × s), taikoma besiūliems plieniniams, ketaus ar plastikiniams vamzdžiams;- “NPS × tvarkaraštis” (nominalusis dydis coliais ir tvarkaraštis, pvz., NPS 3 × Sch 40);- “DN × tvarkaraštis” ar “DN × WGT” (mm, mm, apskaičiuojami pagal standartus). Taip pat įprasta konvertuoti tarp DN ir NPS pagal atskaitos lenteles ir skaičiavimus: 1 colis = 25,4 mm.
Vidinis skersmuo ir sienelės storis nustato srauto charakteristikas ir jungiamųjų detalių suderinamumą. Ovalumas ir tolerancijos matuojamos keletą kartų aplink vamzdžio perimetrą, o minimalus sienelės storis įtakoja slėgio įvertinimus. Jungčių metodo pasirinkimas priklauso nuo vamzdžio skersmens: srieginės jungtys dažnesnės mažesniuose skersmenyse, o flanšai dažniausiai naudojami didesniems skersmeniui, kad būtų užtikrintas patikimas sandarinimas.
Medžiagų tipai ir jų įvairovė
Metalo-plastiko vamzdžiai gali būti sudaryti iš kelių skirtingų polimerų sluoksnių: PEX, PE-RT, PE-R ar kitų polimerų klijų-sluoksniu. PEX suteikia galimybes pasirinkti iš skirtingų markių - PEX-A, PEX-B, PEX-C ir PEX-D, kurių charakteristikos skiriasi surišimo procedūromis ir elastingumu. Karščiui atsparus PE leidžia vamzdžiams toleruoti aukštesnes temperatūras, o PEX sluoksnių įvairovė leidžia prisitaikyti prie skirtingų darbo sąlygų. Aliuminio-plastiko vamzdis pasižymi aukštu atsparumu slėgiams, geru karščių atsparumu ir 100% deguonies barjeru, kuris apsaugo nuo oro įsiskverbimo. Be to, vidiniai PE sluoksniai užtikrina higieninį kontaktą su terpe ir sumažina kondensaciją.
Modifikacijų pasirinkimas priklauso nuo eksploatacinių sąlygų: ar reikalinga aukšta temperatūra, ar būtina atsparumas korozijai, ar svarbu atsparumas cheminėms medžiagoms. Pavyzdžiui, RE-RT polimerai leidžia vamzdžiui išlaikyti aukštas temperatūras iki 124 °C kartais, o tuo pačiu jos suteikia didelį lenkimo lankstumą. Plieno-plastiko dengtas vamzdis skirtas aukšto slėgio ir kombinuotoms paslaugoms, kur PVC pamušalu plieninis vamzdis užtikrina tinkamą kainos ir atsparumo balansą.
Matmenų ir specifikacijų praktika
Karštam grindų šildymui, vandens tiekimui ir skysčių transportavimui dažnai naudojami 16-50 mm vamzdžiai, o nuotekų sistemoms reikalingi didesni skersmenys (pvz., 32-150 mm). Atkreipkite dėmesį, kad daugumai plastiko vamzdžių žymėjimas susietas su coliais ar DN, priklausomai nuo regiono. Aliuminio sluoksnis paprastai yra 0,15-0,75 mm storio, o armatūros sluoksnio storis - 0,3-0,6 mm. Vidinis PE sluoksnis turi būti ne mažesnis kaip 0,8 mm, o išorinis sluoksnis - bent 0,4 mm. Taip užtikrinamas ilgas tarnavimas ir atsparumas dilimui.
Kalbant apie gamybos procesą, pagrindiniai ekstruzijos parametrai apima: sraigtų suslėgimo laipsnį (dažnai 2:1-4:1), L/D santykį (dažnai iki 24:1-30:1 vamzdių gamybai), štampo galvutės konstrukciją, priešslėgį ir aušinimo sąlygas. Kalibravimo bakai su vakuuminiu procesu nustato išorinį skersmenį iki tikslumo ±0,1 mm. Nuolatinė žymėjimo praktika - užrašymai PE100, PN16, DN ir kiti parametrai - užtikrina aiškią identifikaciją eksploatacijos metu.
Gamybos klaidos ir jų išvengimas
Dažnos klaidos - neteisingas įrangos pasirinkimas, prasta kalibracija, netinkamas įrankių naudojimas ir apleista matavimo kultūra. Tarp jų - nepagrįstos įrangos ar kalibratorių pirkimas, netikslūs pjaustymo kampai ir netinkamas sienelės storis. Siekiant išvengti nuotėkio, svarbu užtikrinti, kad jungtys būtų tvirtos ir sandarios, o viršūnių kampai - tiksliai pjaustyti. Tuo pačiu, būtina gerai įvertinti į rinką įtrauktų plieninių-liekamųjų jungčių patikimumą ir laikytis profesionalios įrangos naudojimo praksės.
Privalumai, trūkumai ir taikymo sritys
Metalo-plastiko vamzdynas suteikia aukštą mechaninį stiprumą su lengvu svoriu, atsparumą korozijai ir trumpą įrengimo laiką, taip pat sumažina skverbimą į atmosferą. Tačiau trūkumai apima šilumos plėtimosi skirtumus, kuris gali lemti jungčių praleidimus ir reikalauti kruopštaus montavimo bei šildymo įrenginių dizaino. Be to, ilgesnės lenkimo spindulių reikšmės gali būti ribojančios remontuojamoje erdvėje. Kompozitas taip pat reikalauja specialaus surinkimo metodo ir laikymo bei eksploatacijos laikymo ypatybių.
Taikymo sritys apima vandens tiekimą, šildymą, drenažą, šilumos grindis, pramonės sistemas ir privatų namų ūkių tinklus. Jie gerai veikia esant dideliems temperatūros pokyčiams ir agresyvioms teršaloms, siūlo atsparumą korozijai ir patikimumą laikui bėgant.
Netikslūs matmenys ir netikslus žymėjimas gali sukelti jungčių nutekėjimą ar prastą pralaidumą, todėl būtina laikytis standartų ir laikyti matavimo protokolus. Taip pat svarbu pasirinkti tinkamą jungiamąją detalę - sriegį ar flanšą - priklausomai nuo vamzdžio skersmens ir sistemos reikalavimų.
Maži vadovai ekspertams ir pirkėjams
- Pasirinkimo gairės: įvertinkite vamzdžio skersmenį, sienelės storį, izoliacijos poreikį, sistemos apkrovą ir temperatūrą.
- Montavimo patarimai: naudokite filtrus jungtinėje srityje, laikykitės tikslių matmenų, pjaustykite stačiai ir naudokite specialias rankoves ir klijavimo sprendimus.
- Kokybės kontrolė: atlikite matmenų, sienelės storio ir ovalumo testus, patikrinkite sandarumą su hidrauliniu testu.
