Šildymo radiatoriaus montavimas yra svarbus žingsnis organizuojant gyvenamąją erdvę. Teisingai sumontuotas radiatorius užtikrins efektyvų ir tolygų šilumos paskirstymą patalpoje. Pažiūrėkime, kaip tinkamai pakabinti šildymo radiatorių ant laikiklių ir užtikrinti saugų jo tvirtinimą. Šildymo radiatorių montavimas yra pagrindinis žingsnis siekiant užtikrinti patogų mikroklimatą name ar bute. Tai procesas, reikalaujantis kruopštaus planavimo ir dėmesio detalėms, nes tinkamai sumontuotas radiatorius užtikrina ne tik efektyvų šilumos paskirstymą, bet ir saugų veikimą.
Kronšteinų parinkimas ir įrankių paruošimas
Kronšteinų pasirinkimas priklauso nuo radiatoriaus tipo ir sienos medžiagos. Šildymo radiatoriaus tvirtinimo prie sienos laikiklis turi užtikrinti patikimą ir stabilų tvirtinimą. Šildymo radiatoriaus montavimas ant sienos - svarbi užduotis, reikalaujanti tikslumo ir tikslumo. Pirmiausia reikia kruopščiai suplanuoti radiatoriaus vietą. Optimali montavimo vieta yra po langu, nes tai padeda kompensuoti šalto oro srautą iš lango. Įsitikinkite, kad turite pakankamai vietos radiatoriui sumontuoti, taip pat atsižvelkite į jo svorį ir dydį.
- Naudodami lygį, pažymėkite sieną, kad pritvirtintumėte laikiklius. Tai užtikrins, kad akumuliatorius būtų horizontalioje padėtyje.
- Pažymėkite skylių vietas. Svarbu atsižvelgti į tai, kad atstumas tarp laikiklių turi atitikti radiatoriaus matmenis.
- Išgręžkite skyles ir įstatykite inkarus, atitinkančius jūsų sienos tipą.
- Pritvirtinkite laikiklius prie sienos naudodami tvirtinimo varžtus.
- Atsargiai pakabinkite radiatorių ant laikiklių. Įsitikinkite, kad jis tvirtai pritvirtintas.
- Sumontavę radiatorių, patikrinkite jo padėtį naudodamiesi lygiu, kad įsitikintumėte, jog jis kabo lygiai.
Montuojant radiatorių ant gipso kartono ar kitos lengvos sienos, naudokite specialias tvirtinimo detales, kurios gali atlaikyti akumuliatoriaus svorį. Tai užtikrins konstrukcijos patikimumą ir saugumą. Atlikę šiuos veiksmus padėsite tinkamai pakabinti radiatorių ant sienos, užtikrindami efektyvų šildymo sistemos veikimą ir saugumą jūsų namuose.
Radiatoriaus montavimo ypatumai skirtingomis sąlygomis
Šildymo radiatorių montavimas gali skirtis priklausomai nuo sienų, į kurias jie montuojami, tipo ir paties radiatoriaus modelio. Skirtingoms sienų medžiagoms ir radiatorių dizainui reikia specialaus požiūrio į jų montavimą. Kaip tinkamai pakabinti šildymo radiatorius bute, priklauso nuo sienų tipo. Pavyzdžiui, betoninėms sienoms tiks įprasti inkarai ir varžtai, o gipso kartono sienoms reikės specialių drugelių inkarų arba tvirtinimo detalių, kurios gali išlaikyti didesnį svorį. Kaip pakabinti radiatorių ant sienos priklauso ir nuo radiatoriaus modelio. Lengviems aliuminio radiatoriams reikia mažesnės apkrovos laikikliais, palyginti su sunkiaisiais ketaus radiatoriais. Kelių sekcijų radiatoriams svarbu užtikrinti vienodą atramą per visą ilgį, kad būtų išvengta deformacijos.
Taip pat svarbu žinoti rekomendacijas dėl vietos ir atstumų:
- Radiatorius turi būti tam tikru atstumu nuo grindų (dažnai apie 10-15 cm) ir lubų, kad oro cirkuliacija būtų optimali.
- Jei galvojate, kaip pakabinti akumuliatorių po langų, atstumas iki palangės turėtų būti pakankamas, kad būtų užtikrinta laisva oro cirkuliacija.
- Norėdami įsitikinti, kad radiatorius kabo lygiai, naudokite gulsčiuką.
- Tvirtinimo detalių pasirinkimas priklauso nuo radiatoriaus svorio ir sienos tipo. Naudokite šias specifikacijas atitinkančias tvirtinimo detales.
Laikydamiesi šių rekomendacijų, galite užtikrinti patikimą ir saugų šildymo radiatoriaus montavimą, nepriklausomai nuo sienos tipo ir radiatoriaus modelio.
Radiatoriaus vietos reikalavimai privačiame name
Radiatorius geriausia montuoti po langais - ten, kur šilumos nuostoliai didžiausi. Taip gaunama tolygiausia patalpos temperatūra. Radiatoriai prie sienos iki palangės veiks ne taip efektyviai, be to, oro srautas virš radiato ilguotu palieka dėmę ant sienos. Šią problemą padėtų išspręsti sieniniai konvektoriai su grotelėmis, nukreipiančiomis oro srautą nuo sienos. Radiatorių pastatymo ar įrengimo vieta turi didelės reikšmės patalpos šildymo efektyvumui.
Rekomenduojama vieta:
- Radiatorius po langais - optimaliausia vieta dėl didžiausių šilumos nuostolių per lango angą.
- Jei reikia, galima rinktis sieninius juostinius radiatorių modelius, kurie yra ilgesni ir siauresni.
- Jei priešais radiatorius stovi dideli baldai, šilumos apykaita sutrinka - rekomenduojama jų nestatyti prieš radiatorius.
- Jei kambarys didelis, geriau įrengti kelis šaltinius šilumos paskirstymui.
Be to, pateikiami matmenų ir atstumų patarimai:
- Naujos statybos namuose optimalu laikytis 10-15 cm atstumo nuo grindų ir nuo palangės iki radiatoriaus viršaus.
- Radiatoriaus ilgis turėtų būti ne mažiau kaip 0,75 palangės ilgio, o kartais geriau - ilgesnis viengubas modelis už trumpą dviejų sekcijų variantą.
- Didžiausia šilumos atidavimas pasiekiamas laikantis minimalaus 10 cm atstumo nuo visų paviršių viršaus ir apačios.
Geriausia vieta po langais užtikrina tolygią patalpos temperatūrą. Radiatoriai, sumontuoti prie sienos iki palangės, veiks ne taip efektyviai, be to, oro srautas virš radiatoriaus gali palikti dėmę ant sienos. Ši problema gali būti išspręsta sieniniais konvektoriais su grotelėmis, nukreipiančiomis oro srautą nuo sienos.
Radiatoriaus surinkimo ir priežiūros detalės
Radiatoriaus surinkimas ir tvirtinimas atliekami keliuose etapose, o prisijungimo schemos priklauso nuo laidų ir radiatoriaus tipo. Dažniausiai naudojama šoninė arba įstrižainė jungimo schema, kuri užtikrina efektyvų šilumos perdavimą per visas sekcijas.
Elementų komplektas dažniausiai apima:
- du laikiklius ir dvi kaiščius;
- Mayevsky čiaupą oro išleidimui;
- jungiamąją veržlę ir kištuką;
- jungiamosios detalės ir santechnikos linų bei hermetiko pastos.
Teisingas radiatoriaus įdėjimas reikalauja atidumo: tarp įvorių ir radiatoriaus galo tarpinė turi būti tinkamai užpildyta linų tarpine, o silikonas nenaudojamas dėl to, kad linai turi bristi vandenyje ir užsandarinti jungtį. Linai veikia kaip tarpinė medžiaga, užpildanti erdvę nuo įvorės galo iki sriegio. Nutraukti nereikėtų įvorės siūlių ar jungčių sandarinimo prioritetą.
Radiatoriaus montavimas ant laikiklių vyksta su šiais žingsniais:
- Sureguliuokite laikiklių padėtį; radiatorius turi būti tvirtai pritvirtintas prie viršutinių ir apatinių laikiklių be laisvumo.
- Uždėkite jungiamąją veržlę ant įvorės ir priveržkite ranka, kol sustos; tada naudokite raktą atsargiam priveržimui.
- Atlikite vamzdžių lenkimo bei uždarymo ir valdymo vožtuvų įrengimą radiatoriaus vietoje.
- Nekirskite linų vatos po jungiamąja veržle; sandarinimui naudokite tarpinę medžiagą (linų pynę) ir Unipak tepalą.

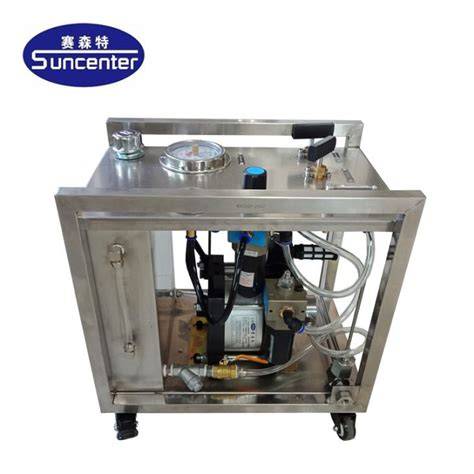

Reikalingos galios apskaičiavimas ir slėgio bandymas - svarbios procedūros. Vienos sekcijos vardinė galia priklauso nuo aušinimo skysčio temperatūros, o privačiuose namuose reikia atsižvelgti į papildomus šilumos nuostolius. Slėgio bandymas atliekamas su vandeniu ir slėgio matuokliu; pradinė norma - 2 atmosferos tris valandas, ir tėra teigiamas, kai nėra nuotėkio.
Privačių namų įrengimo variantai ir sienų tipus
Gipso kartono sienos gali būti tvirtinamos su specialiais laikikliais ir ankeriais, o senesnės sienos reikalauja atitinkamų montavimo sprendimų. Apsvarstykite sienos konstrukciją: betonas, adobe, keramikinės plytelės, gipso kartonas, medinės pertvaros. Kiekvienas atvejais reikalauja skirtingų tvirtinimo detalių ir papildomų priemonių siekiant įtikinti, kad radiatorius išlaikys svorį ir neužkirs oro srauto.
Gipso kartono pertvaros ir sienos: gipso kartono plokštės dažnai tvirtinamos ant metalinio karkaso; leidžiama montuoti lengvus radiatorius, bet sunkūs radiatoriai reikalauja papildomos atramos ir tvirtinimo detalių. Knauf siūlo tuštuminių ankerių sprendimus, kurie leidžia vienam ankeriui išlaikyti nuo 35 kg iki 60 kg priklausomai nuo plokštės storio ir tipo. Taip pat svarbu naudoti arkiniuose jungtyse tinkamas tarpinės ir sandarinimo medžiagas, kad būtų išvengta nuotėkių.
Prijungimo schemos ir įrengimo detalės
Radiatoriaus galai turi skylutes vamzdžiams sujungti su aušinimo skysčiu tiekimu ir grįžimu. Dažniausiai taikomos šoninė arba įstrižainė jungčių schemos. Taip pat svarbu atsižvelgti į Mayevsky čiaupą oro pertekliui išleisti ir kamštį likusio oro uždarymui. Pirmasis montavimo etapas - radiatoriaus tvirtinimas prie sienos, toliau - jungčių įrengimas, ir tik tada - tikrojo įtvirtinimo atitinkamais tvirtinimo elementais.
Vertinant oro srautą ir apskaičiuojant tinkamą galią
Siekiant užtikrinti optimalią šilumos paskirstymo funkciją, svarbu įvertinti kambario dydį, jo išorinės sienos skaičių ir langų skaičių. Matematinės formulės ir skaičiuoklės taikomos, tačiau esminis principas - teisingas galios paskirstymas pagal patalpų išorines sienas ir langų vietą. Paprastai rekomenduojama: už kambarį su viena išorine siena ir langu reikalinga apie 100 W/m²; už kambarį su dviem išorinėmis sienomis ir vienu langu - apie 120 W/m²; už kambarį su dviem išorinėmis sienomis ir dviem langais - apie 130 W/m².
Slėgio bandymo metu būtina įjungti visą šildymo kontūrą ir patikrinti nuotėkius. Jei naudojate slėgio matuoklį, tinkamai išmatuokite apkrovas ir įsitikinkite, kad sistema atlaiko 2 atmosferų slėgį per 3 valandas be nuotėkio.
Klausimai ir praktiniai patarimai
Geriausia vieta radiatoriams po langais - ten, kur šilumos nuostoliai yra didžiausi, todėl galima pasiekti tolygiausią temperatūrų pasiskirstymą. Jei reikia pakabinti radiatorius ant gipso kartono - naudokite patikimas laikiklius ir ankerius, kurie gali atlaikyti reikšmingą apkrovą. Svarbu nepersistengti su sandarumu: linų tarpinės neturi būti pernelyg prispaudžiamos arba užsandarintos silikonine masė, kuri gali pakenkti tarpinės funkcijoms.

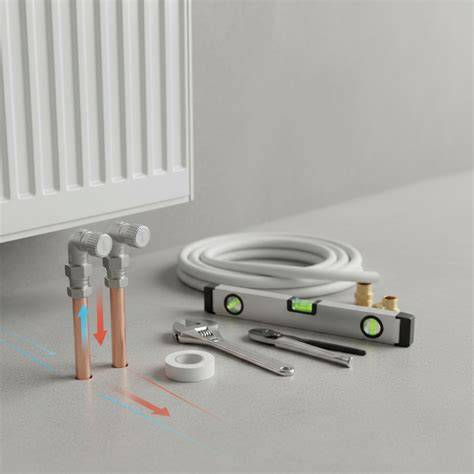

Prieš pradėdami montavimą, paruoškite įrankius: grąžtą arba perforatorių, plaktuką, lygį, pieštuką, matavimo juostą, atsuktuvus, rankinį veržliaraktį ir kt. Taip pat įsitikinkite, kad sienos atitinka inkarų ar ankerių dydžius; gipso kartono sienoms paprastai reikalingi specialūs metaliniai laikikliai ir ankeriai. Jei sienos medžiaga yra putų betonas, adobe, keramikinės plytelės ar plytos - kiekvienam atvejui naudokite tinkamus laikiklius ir inkarus.
Nepamirškite apie papildomus saugos reikalavimus: radiatorius turi būti sumontuotas ant tvirtų sienų su atitinkamomis tarpinėmis bei atlaikyti numatomas apkrovas. Gali būti naudinga įrengti papildomą temperatūros skaitiklį ar termostatinį jungiklį, kad šildymo sistema veiktų efektyviai ir saugiai.
