Sveiki atvykę į „Viega“ pasaulį, kuriame inovacijos dera su tikslumu. Mes kuriame pastatų technologijų ateitį, turėdami viziją - siekti tobulumo kiekvienoje jungtyje. Mūsų presuojamų jungčių sistemos - tai daugiau nei tik gaminiai, jos užtikrina saugumą, geriamojo vandens higieną ir energijos vartojimo efektyvumą su neprilygstamu patogumu.
Šiame išsamiame vadove apžvelgsime, kaip presuojami daugiasluoksniai vamzdžiai, kokie standartai taikomi, kokie įrankiai ir detalės reikalingi, kokie privalumai ir rizikos, bei ką turi žinoti montuotojai ir naujakuriai, kad sistemos būtų patikimos, higieniškos ir ilgaamžės. Šaltuoju būdu presuojama jungčių technika leidžia efektyviai dirbti bet kokioje situacijoje.
Presavimo technologijos esmė ir privalumai
Instaliacijos laikas gerokai sutrumpėja, jei vamzdžiai yra supresuojami. Reikia gerokai mažiau sąnaudų nei naudojant įprastus metodus, pavyzdžiui, suvirinimą ar litavimą, be to, šią techniką galima naudoti ir sunkiai prieinamose vietose. Vamzdžių jungčių presavimas vyksta be ugnies ar dūmų ir yra visiškai atsparus ugniai.
Puiki kokybės ir ekonomiškumo simbiozė. Naudojant „Viega“ presuojamą jungčių techniką veiksmingai taupomas laikas, taigi ir pinigai. Nebereikia atlikti specialių veiksmų, pavyzdžiui, suvirinant ar lituojant. Tai sumažina kibirkščių ar žmogiškosios klaidos riziką, o tai yra didelis privalumas, itin jautrioje ar sunkiai prieinamoje aplinkoje.
Daugumai vamzdžių jungčių galima naudoti šaltuoju būdu presuojamą jungčių techniką. Šaltuoju būdu presuojama jungčių technika leidžia efektyviai dirbti bet kokioje situacijoje. Tai užtikrina stabilų ir patikimą sujungimą, kurį galima atlikti trimis paprastais montavimo žingsniais.
„Viega“ presuojama jungčių technika išsiskiria greitu montavimu, patikimumu ir saugumu, o tai suteikia aiškų konkurencinį pranašumą prieš kitus montavimo būdus.
Daugiasluoksnių vamzdžių specifika ir taikymas
Šioje prekių kategorijoje parduodami daugiasluoksniai vamzdžiai ir jų sujungimai.Daugiasluoksniai vamzdžiai sudaryti iš plastiko ir aliuminio sluoksnių, todėl lengvai formuojami, išlaiko formą ir pasižymi maža šilumine plėtra.Tinka šaltam ir karštam vandeniui, radiatorinėms bei grindinio šildymo sistemoms (pagal gamintojo nurodytas darbinės temperatūros ir slėgio ribas).Ši įranga yra būtina grindinio šildymo sistemos dalis.
Daugiasluoksnis vamzdis išsiskiria tuo, jog yra itin atsparus korozijai, temperatūrų ir slėgių skirtumams ir yra lankstus.Todėl juo ne tik patogiai įsirengsite grindų šildymą, bet ir mėgausitės juo ilgus metus, kadangi šio tipo vamzdžiai - itin patvarūs ir ilgaamžiai.Čia taip pat parduodami ir daugiasluoksnio vamzdžio sujungimai bei kitos daugiasluoksnio vamzdžio jungtys.
Siūlome ritinius ir atkarpas, perėjimus į sriegį, kolektorių armatūrą.Jungtys - presuojamos (skirtingi presavimo profiliai) ir suspaudžiamos, žalvarinės ar nerūdijančio plieno.Reikalingi kalibravimo/užfazavimo įrankiai ir presavimo replės pagal pasirinktą sistemą.Pagrindiniai privalumai: Maža šiluminė plėtra ir stabilumas - išlaiko formą, mažiau laikiklių. Deguonies barjeras (EVOH) - apsaugo šildymo sistemą nuo korozijos. Atsparumas nuosėdoms ir korozijai, ilgaamžiškumas. Greitas ir švarus montavimas: presuojamos ar suspaudžiamos jungtys. Tinka geriamam vandeniui, radiatoriams ir grindiniam šildymui (pagal sertifikatus). Mažas svoris - patogu transportuoti ir montuoti. Platus diametrų, jungčių ir perėjimų pasirinkimas. Suderinama su kolektoriais, vožtuvais ir kita armatūra. Patikimas sandarumas, lengva priežiūra.

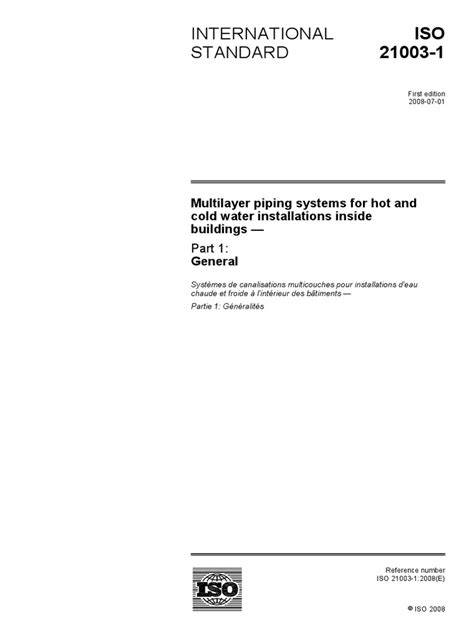

Standartai ir žymėjimas: EN ISO 21003
Taip, šildymo ir vandentiekio sistemoms montuoti pilnai gali būti panaudoti daugiasluoksniai metalopolimeriniai vamzdžiai, tačiau atkreipiame dėmesį, kad šie turi atitikti privalomąjį LST EN 21003 standartą. Vartotojams tai padėti išsiaiškinti turėtų LST EN ISO 21003 standarte aprašytas minimalus reikalaujamas vamzdžio markiravimas (žymėjimas).
Pagal pastarąjį, bet kokie pastato šildymo bei vandentiekio daugiasluoksniai vamzdžiai privalo būti pažymėti: - Šio standarto numeriu, t.y. EN ISO 21003 - Gamintojo pavadinimu arba kodu - Išoriniu vamzdžio skersmeniu bei sienelės storiu - Medžiagomis, iš kurių sudarytas vamzdis - Vamzdžio pritaikymo klase (klasė 1 - vamzdžiai karšto vandens tiekimui, 2 - aukštesnės temperatūros karšto vandens tiekimui, 3 - žematemperatūriniam šildymui, 4 - žemetemperatūriniam radiatoriam šildymui, 5 - aukštatemperatūriniam radiatoriniam šildymui) - Pagaminimo data ir laiku
Visa kita informacija, pažymėta ant vamzdžių yra neprivalomoji, tačiau žymesni gamintojai vamzdžius paženklina nepriklausomų tikrintojų bei sertifikavimo įstaigų tikrinimo ženklais bei sertifikatų numeriais (pvz. DVGW, KIWA, SKZ, CSTBat ir kt.)."Bevardžių" vamzdynų gamintojai gi, dažniausiai apsiriboja minimalia informacija, tačiau daugeliu atveju pridėdami vartojų akiai patrauklius įrašus tokius, kaip "made in german technology" ("pagaminta pagal vokišką technologiją") ir pan.
- Patarimas vartotojams: - Rinkdamiesi daugiasluoksnius vamzdžius, visų pirma įsitikinkite ar yra nurodytas gamintojas (neaiškios kilmės "bevardžiai" gamintojai gali rizikuodami paženklinti vamzdžius visais standarto reikalaujamais žymenimis);
- - Įsitikinę, kad gamintojas yra nurodytas, atkreipkite dėmesį iš kokių medžiagų pagamintas vamzdis. Visais atvejais vidinis vamzdžio sluoksnis (turintis tiesioginį kontaktą su vandeniu)- rekomenduojamas susiūtasis polietilenas PEX (pavyzdžiui PE-Xc/AL/PE). Plastikas PE-X lyginant su kitomis plastikų rūšimis, naudojamomis daugiasluoksniuose vamzdžiuose, yra atspariausias aukštoms temperatūroms bei slėgiui.
- - Taip pat atkreipkite dėmesį ir kokiai klasei priskiriamas vamzdis, pvz. jei bus pažymėta tik 1-ma klasė ("class 1"), jis nebus skirtas radiatoriniam šildymui ir pan.)
Presavimo kokybės kontrolė: SC-Contur ir sandarumo tikrinimas
Svarbiausias elementas yra „Viega“ „SC-Contur“. Naudojant neužpresuotų jungčių funkciją, sandarumo tikrinimometu neužpresuotos jungtys iš karto matomos. Atpažindamas neužpresuotas jungtis, „SC-Contur“ itin prisideda prie kokybės užtikrinimo.
„Viega“ „SC-Contur“ padeda pamatyti atsitiktinai neužpresuotas jungtis. Ji užtikrina, kad visos sistemos jungtys atitiktų reikalaujamus standartus, padidina instaliacijos efektyvumą ir sumažina klaidų riziką. Jei visoje sistemoje naudojamos jungtys su „SC-Contur“, visos sistemos sandarumą galima stebėti centralizuotai atliekant sandarumo tikrinimą.
Nereikia atlikti daug laiko reikalaujančios atskirų jungčių vizualinės patikros, todėl sumažėja darbo krūvis ir nuotėkio rizika.
Įrankiai ir ergonomika: „Viega Pressgun“
Atraskite „Viega“ „Pressgun“ našumą - revoliuciją presuojamos jungčių technikos srityje. Kompaktiška konstrukcija, patobulinta ergonomika ir naujoviškas 360° presavimo gnybtų laikiklio tvirtinimas leidžia efektyviai dirbti net ir ankštose erdvėse.
Dvigubo LED apšvietimas padeda sukurti idealias darbo sąlygas net ir tamsioje aplinkoje. Skaitmeniniu tinklu sujungti „Viega“ „Pressgun“ siūlo pažangias funkcijas, tokias kaip išmaniojo telefono valdymas, apsauga nuo vagysčių ir svarbios informacijos, pvz., paspaudimų skaičius ir akumuliatoriaus būklė, indikatorius.
„Viega“ „Pressgun“ pasižymi kompaktiška konstrukcija, patobulinta ergonomika ir naujovišku 360° presavimo gnybtų laikiklio tvirtinimu.
Alternatyvios presavimo sistemos ir medžiagos
„Geberit“ siūlo vamzdynų sistemas geriamajam vandeniui, šildymo sistemoms ar dujotiekiams. Sistemos gali būti varinės, nerūdijančio plieno ar cinkuoto plieno. Pastarosios, anot T. Ivanausko, yra pačios populiariausios ir paklausiausios.
„Geberit Mapress“ cinkuoto plieno vamzdžiai dažniausiai būna cinkuoti iš išorės. Tačiau specialiems naudojimo atvejamas vamzdžiai gali būti cinkuoti ir iš vidaus, ir iš išorės. Bene plačiausias panaudojimas - nerūdijančiojo plieno sistemų. Didelis molibdeno kiekis vamzdžiuose užtikrina itin didelį jų atsparumą korozijai.
Populiarumo nepraranda ir vario vamzdynai, kurie yra patikimi ir ilgaamžiai, pritaikomi vandentiekiui ir šildymui, taip pat pramonėje. „Viega“pristato platų gaminių asortimentą, įskaitant jungiamąsias detales, junges, jungtis, movas, vamzdžius ir armatūrą, todėl kiekvienam projektui galima rasti optimalų sprendimą.
„Viega“ užtikrina aukštą savo gaminių kokybę ir saugą nuolat diegdama naujoves, griežtai kontroliuodama kokybę ir visapusiškai aptarnaudama klientus. „Viega“ presuojamų jungčių sistemose dėl srautą optimizuojančių komponentų užtikrinama didelė sauga, energijos vartojimo efektyvumas ir geriamojo vandens higiena.
Darbų greitis ir kokybė: lyginimas su suvirinimu ir litavimu
Vamzdynų presavimas ne tik nesudėtingas, bet ir dvigubai greitesnis procesas negu suvirinimas ar litavimas. Su tuo sutinka ir vamzdynų ekspertas Dainius Birgiolas. „Lituojamosios plastiko vamzdžių sistemos populiarios buvo dėl mažos kainos. Tačiau jas montuoti gali tik labai patyrę specialistai, kuriems irgi pasitaiko klaidų.
Jeigu lituokliais vamzdžiai pakaitinami ilgiau, gali būti perkaitinamos jungtys, dėl ko kenčia jų patikimumas. Patikrinti iš anksto ar nepadaryta klaidų, neįmanoma, tas paaiškėja tik eksploatacijos metu. Antra vertus, reikia paskaičiuoti laiką, kiek užtrunkama montuojant lituojamas ar sriegines sistemas. Įvertinus specialistų valandinį užmokestį, pigiau vargu ar gausis.
D. Birgiolas pastebėjo, kad dirbti naudojant presuojamas sistemas ne tik patogiau ir greičiau, bet ir patikimiau. Pavyzdžiui, sujungiant sriegines sistemas sriegius reikia paruošti, apsukti pakulomis ir t.t. Reikia labai paskaičiuoti, kokį sluoksnį pakulų apvynioti. Tokiuose procesuose tikrai neišvengiama klaidų.
Projektavimo ir pasirinkimo patarimai montuotojams
„Visų pirma, reikia atkreipti dėmesį į vamzdžio kokybinius parametrus - sienelių padengimą, atsparumą korozijai ir t.t. Tiesa, patikimumą lemia ne tik pats vamzdis, bet visos sistemos dalys. Pavyzdžiui, presuojamosios jungtys ir tam tikros presavimo subtilybės užtikrina ilgesnį sistemos tarnavimo laiką, taip pat leidžia išvengti menkiausių netikėtumų montavimo metu“ - sakė T.
Klausimas: Ar standartiniame daugiabučiame 5 aukštų name (statyba iki 1990 m.) šildymo sistemai (radijatorių pajungimui) ir karšto vandens cirkuliacinei sistemai (gyvatuko pajungimui) galima naudoti duagiasluoksnius presuojamus vamzdžius (pavyzdžiui, Uponor MLC ir analogiškus). Komentarai: Taip, šildymo ir vandentiekio sistemoms montuoti pilnai gali būti panaudoti daugiasluoksniai metalopolimeriniai vamzdžiai, tačiau atkreipiame dėmesį, kad šie turi atitikti privalomąjį LST EN 21003 standartą.
Mindaugas Karalius, Wavin Baltic, UAB Galima naudoti visus daugiasluoksnius vamzius kurių darbinė temperatūra 95* ir darbinis slėgis 10 bar. Valentinas K. Uponor daugiasluoksnių (MLC)vamzdžių sistema (vamzdžiai ir jungtys) yra skirta vandentiekio ir šildymo iki 90C ir 10 baru slėgio sistemoms, turi Vokietijos DWGV ir Lietuvos higienos pazymejimus, atitinka EN ISO 21003 standartą, taigi minimu atveju/ 5a. daugiabutyje galima naudoti be jokių problemų (analogiškų? vamzdynų reikia tikrinti minėtus parametrus ir turimus sertifikatus)
Renkatės daugiasluoksnius vamzdžius vandentiekiui ar šildymo sistemai? Vienas svarbiausių dalykų yra tinkamai parinkti jo diametrą, atsižvelgiant į šiuos veiksnius: Vandens slėgis sistemoje. Vandentiekio ilgis. Čia vamzdžio diametras yra tiesiogiai proporcingas bendram sistemos ilgiui. Išlenkimų skaičius taip pat turi įtakos slėgiui, o tai reiškia, kad ir vamzdžio pasirinkimui.
Ergonomikos ir saugos detalės montuojant
Taip pat yra ir techninių subtilumų, kurie mažai pastebimi iš pirmo žvilgsnio, tačiau suteikia daug privalumų: mažesnė jungtis užima mažiau vietos, specialūs kamšteliai apsaugo jungtis nuo nešvarumų, paprastas detalės pažeidimo aptikimas, apsauga nuo pratekėjimo. Visa tai turi būti svarbu montuotojams, kurie stengiasi savo darbą atlikti nepriekaištingai.
„Šiandien specialistams svarbu, kad darbą su pasirinkta sistema būtų galima atlikti greitai, nereikėtų ilgai svarstyti, kokias detales naudoti, o pati presavimo technologija turi užtikrinti jungties patikimumą, kad nebūtų nuotėkio, - teigė T. Ivanauskas. - Pavyzdžiui, „Geberit Mapress“ presuojamoji vamzdynų sistema yra labai universali.
Minėtoje sistemoje naudojamos jungtys turi specialius kamštelius, kurie leidžia atpažinti, ar detalė nebuvo panaudota. Kamšteliai taip pat apsaugo jungtis nuo nešvarumų patekimo, o statybinėje aplinkoje tai - ypač aktualu. Be to, jungtys yra pažymėtos skirtingomis spalvomis, taip nurodant naudojimo paskirtį.
„Žiedinė tarpinė kartu su presavimo indikatoriumi leis montuotojams išvengti klaidų, nes iš karto matyti, ar jungtis pakankamai supresuota ir kurioje vietoje galimas pratekėjimas. Patogumas dirbti - irgi vienas veiksnių, turintis įtakos galutiniam kokybiškam rezultatui. Sistemų montuotojams kartais tenka dirbti ankštoje aplinkoje ir vietos trūkumas lemia klaidas.
Klaidų galimybę eliminuos ir specialus presavimo replių griebtuvas. Ši detalė montuotojui leidžia presavimo reples uždėti tiksliai toje vietoje, kur reikia, įrankis negali nuslysti ar pasisukti netinkamu kampu. „Tokiu būdu darbą galima atlikti sparčiau, išvengiama jungčių sugadinimo, o svarbiausia - užtikrinamas sistemos patikimumas“, - kalbėjo „Geberit“ atstovas T.
Rizikos valdymas ir nuotėkių prevencija
Bene daugiausia žalų būstuose draudikai priskaičiuoja dėl užlietų patalpų. Pastebima, kad tokios nelaimės nutinka ne tik trūkus seniems vandentiekio vamzdžiams sovietmečiu statytuose daugiabučiuose. Ji užtikrina, kad visos sistemos jungtys atitiktų reikalaujamus standartus, padidina instaliacijos efektyvumą ir sumažina klaidų riziką.
„Viega“ „SC-Contur“ padeda pamatyti atsitiktinai neužpresuotas jungtis. Nereikia atlikti daug laiko reikalaujančios atskirų jungčių vizualinės patikros, todėl sumažėja darbo krūvis ir nuotėkio rizika.
Žinoma, reikia įvertinti tai, kad garantija dėl kokybės bus tuomet, jei montuojant vamzdynus bus naudojamos to paties gamintojo jungtys, o darbai atliekami su tam skirtais specialiais įrankiais“, - patarė T.
Kainos ir pavyzdžiai: daugiasluoksnių vamzdžių rinka
Daugiasluoksnis vamzdis kaina gali skirtis priklausomai nuo gamintojo ar vamzdžio ilgio bei kitų funkcijų, tačiau, jeigu Jums reikalingas daugiasluoksnis vamzdis pigiau, visada galite šią prekę rasti mūsų prekių kataloge internetu arba Vilniuje.Pavyzdžiai ir kainos: Prekė Specifikacija Kilmės šalis Kaina (su PVM) Pristatymas Daugiasluoksnis vamzdis 16 x 2,0 mm su izoliacija 6 mm Vokietija 6.49 € 1 - 3 d.d. Daugiasluoksnis vamzdis 20 x 2,0 mm su izoliacija 6 mm - 3.48 € 1 - 3 d.d. Daugiasluoksnis vamzdis 26 x 3,0 mm su izoliacija 6 mm Vokietija 176.66 € (200 m ritė) 1 - 3 d.d. Daugiasluoksnis vamzdis 16 x 2,0 mm Italija (General Fittings) 113.00 € (100 m ritė) 1 - 3 d.d. Daugiasluoksnis vamzdis 20 x 2,0 mm Italija (General Fittings) 121.00 € (50 m ritė) 1 - 3 d.d. Presuojama jungtis vidiniu sriegiu 16 x 1/2'' Italija (General Fittings) 3.82 € 1 d. Presuojama jungtis išoriniu sriegiu 16 x 1/2'' Italija (General Fittings) 4.53 € 1 d. Presuojama Alkūnė 16 x 16 mm Italija (General Fittings) 9.47 € 1 d. Presuojama mova redukuota 18 x 16 mm Italija (General Fittings) 4.19 € 1 - 3 d.d. Presuojamas Trišakis redukuotas 18 x 16 x 18 mm Italija (General Fittings) 4.22 € 1 - 3 d.d. Presuojamas Trišakis redukuotas 18 x 16 x 16 mm Italija (General Fittings) 4.30 € 1 - 3 d.d. Presuojamas Trišakis vidiniu sriegiu 16 x 1/2'' x 16 - (WAVIN Tigris) 4.52 € 1 - 3 d.d.
| Prekė | Specifikacija | Kilmė | Kaina (su PVM) | Pristatymas |
|---|---|---|---|---|
| Daugiasluoksnis vamzdis | 16 x 2,0 mm su izoliacija 6 mm | Vokietija | 6.49 € | 1 - 3 d.d. |
| Daugiasluoksnis vamzdis | 20 x 2,0 mm su izoliacija 6 mm | - | 3.48 € | 1 - 3 d.d. |
| Daugiasluoksnis vamzdis | 26 x 3,0 mm su izoliacija 6 mm (200 m ritė) | Vokietija | 176.66 € | 1 - 3 d.d. |
| Daugiasluoksnis vamzdis | 16 x 2,0 mm (100 m ritė) | Italija (General Fittings) | 113.00 € | 1 - 3 d.d. |
| Daugiasluoksnis vamzdis | 20 x 2,0 mm (50 m ritė) | Italija (General Fittings) | 121.00 € | 1 - 3 d.d. |
| Presuojama jungtis vidiniu sriegiu | 16 x 1/2'' | Italija (General Fittings) | 3.82 € | 1 d. |
| Presuojama jungtis išoriniu sriegiu | 16 x 1/2'' | Italija (General Fittings) | 4.53 € | 1 d. |
Turime sandėlyjeNemokamas pristatymas per 1 d. 3,82 € su PVM Už 1 vnt.Turime sandėlyjeNemokamas pristatymas per 1 d. 4,53 € su PVM Už 1 vnt.Turime sandėlyjeNemokamas pristatymas per 1 d. 9,47 € su PVM Už 1 vnt.Turime sandėlyjeNemokamas pristatymas per 1 d. 4,19 € su PVM Už 1 vnt.Turime sandėlyjeNemokamas pristatymas per 1 d. 4,22 € su PVM Už 1 vnt.Turime sandėlyjeNemokamas pristatymas per 1 d. 4,30 € su PVM Už 1 vnt.Turime sandėlyjeNemokamas pristatymas per 1 d. 4,52 € su PVM Už 1 vnt.Turime sandėlyjeNemokamas pristatymas per 1 d. 7,00 € su PVM Už 1 vnt.Turime sandėlyjeNemokamas pristatymas per 1 d.
Tvarumas ir higiena
Atraskite „Viega“ - pasinerkite į pasaulį, kuriame susilieja aukščiausios klasės kokybė, novatoriškos inovacijos ir individualūs sprendimai. Sužinokite, kaip „Viega“ keičia pramonę taip pat tvarumo požiūriu. „Viega“ presuojamų jungčių sistemose dėl srautą optimizuojančių komponentų užtikrinama didelė sauga, energijos vartojimo efektyvumas ir geriamojo vandens higiena.
