Kaip paleisti elektrinio grindų šildymo termostatą: išsamus vadovas iš elektriko perspektyvos

Elektrinis grindų šildymas - vienas populiariausių sprendimų, apie kurį žmonės klausia vis dažniau. Šiltos grindys vonios kambaryje, jaukumas miegamajame, tolygus šildymas virtuvėje - skamba puikiai. Šiame straipsnyje - viskas apie elektrinį grindinį šildymą būtent iš elektriko perspektyvos. Rinkoje yra trys pagrindiniai tipai: šildymo kabelis, šildymo kilimėlis (šildymo kilimas) ir IR plėvelė.

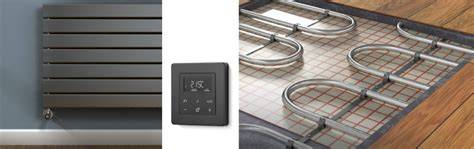

Tipai ir jų ypatybės

• Šildymo kabelis - universalus variantas; klojamas zygzagu su reguliuojamu atstumu tarp vingių, tad galima tiksliai parinkti galią konkrečiai patalpai.
• Šildymo kilimėlis - tas pats kabelis, pritvirtintas prie tinklelio; išvyniojate ant grindų ir klijuojate plyteles tiesiog ant viršaus. Idealu renovacijai, kai nenorite kelti grindų lygio.
• IR plėvelė - plona kaip popierius, klojama „sausai" po laminatu ar parketu. Greitai šyla ir atvėsta, bet negalima kloti po plytelėmis, nes nesuderinama su klijais ir betonu.

Kur ir kaip montuoti pagal patalpą

Vonios kambarys - šildymo kilimas arba kabelis po plytelėmis. Virtuvė - šildymo kilimėlis ar kabelis po plytelėmis. Miegamasis su laminatu - IR plėvelė. Koridorius - šildymo kilimėlis. Svarbu įvertinti šildomo ploto dydį: dažnai šildomas plotas nėra viso kambario plotas - atimkite baldų, vonios, unitazo bei kitų daiktų užimamą plotą.

Elektrinės įrengimo pagrindai

• Kiekviena šildymo zona turi turėti atskirą grandinę nuo skydelio; Negalima šildymo mato pajungti prie artimiausios rozetės - rizika kilti gaisrui.
• Prie kiekvieno termostato reikia atvesti maitinimo kabelį (3x1,5 mm² nuo skydelio) ir grindų jutiklio laidą (2x0,5 mm², apsauginiame vamzdyje grindyse).
• RCD (srovės nuotėkio relė) 30 mA yra privaloma pagal LST HD 60364 - šildymo elementas grindyse dažnai drėgnoje aplinkoje.
• Idealiai, kai turimas kelių zonų skydelis su 3+ automatais ir atskira RCD skydeliu.

Termostatai ir jutikliai

Programuojamas termostatas su naktiniu režimu sutaupo 20-30% elektros palyginti su paprastu. Išmanus su Wi‑Fi - dar daugiau, nes leidžia išjungti šildymą kai nesate namuose. Termostatas montuojamas 1,2-1,5 m aukštyje nuo grindų. Jei šildymo kabelis klojamas tiesiai ant betono be termoizoliacijos - apie 30% šilumos nukeliauja žemyn.

Termoizoliacija ir efektyvumas

Termoizoliacinė plokštė (XPS arba EPS, 20-30 mm) po šildymo kabeliu - būtinas elementas. Sumažina energijos suvartojimą 25-35%. Su gera izoliacija ir programuojamu termostatu suvartojimas gali būti 30-40% mažesnis.

Montavimo etapai

1. Prieš klojimą: paruošiame atskirą grandinę nuo skydelio - kabelis, automatas, RCD.
2. Klojimo metu: patikriname kabelio varžą prieš užpylimą - jei kabelis pažeistas, po betono jį rasti neįmanoma.
3. Pasirenkamas bendras patalpos, pageidaujamas instaliuoti galingumas 80-120 W/m²; galima iš dalies akumuliuoti 100-150 W/m² ar iki 180 W/m².
4. Šildymo kabelis klojamas ant armavimo tinklo; kabelio įžeminimo movos sujungimai ir jungiamasis laidas pritvirtinami. Neleidžiama užbrušti kabelio prie termoizoliacijos.
5. Daviklis montuojamas sandariame apsauginiame vamzdelyje vienodu atstumu tarp vingių. Vamzdelio galas sandariai užsandarintas.
6. Izoliacijos varža turi būti didesnė nei 0,5 MΩ; matavimo rezultatai užpildomi lenta­lyje. Šildymo kabelis turi būti įrengtas vidury grindų sluoksnio.
7. Betonavimo darbai: vienu sluoksniu iki 100 mm storio, arba dviem sluoksniais; po 4 savaičių šildymas gali būti pradėtas naudoti. Per pirmas 4 savaites šildymo kabelis negali būti jungiamas.

Kodėl gali kilti problemų ir kaip jų išvengti

• Nėra termoizoliacijos - didelis energijos eikvojimas; šaltos grindys.
• Nėra atskiros grandinės arba trūksta RCD - rizika
• Jutiklis be apsauginio vamzdžio - lengvas jį pažeidimas.
• Prietaisų išjungimas be šilumos režimo - dažnas klaidų šaltinis.

Tinkami komponentai ir jų pavyzdžiai

TASSU šildymo kabeliai - dviejų laidininkų; kabinami į betoną. Kabeliai yra 20 W/m (V ~230 V). Slimmat/ThinMat kilimėliai - dviejų laidininkų; montavimas ant išlyginamojo sluoksnio arba plytelių klijų sluoksnyje. ThinMat kilimėlis turi tam tikras specifikacijas: galingumas 100 W/m² (šv. drėgnose vietose - 160 W/m²), minimalus montavimo temperatūra +5 °C, jungiamojo laido ilgis 3 m, plokštės plotis apie 0,46 m.

Izoliacijos ir matavimai

Prieš ištisinį užpylimą ir po užpylimo būtina matuoti izoliacijos varžą ir laidininkų varžas. Visos varžos turi atitikti nurodytus diapazonus. Jei pažeidimai - naudotis XBM 302 mova.

Jutiklis ir termostato vieta

Grindų šildymo termostato montavimo vietoje įrengiamas vamzdelis iš anksto, užtikrinant, kad jutiklis būtų įrengtas grindyse laikantis 50 cm atstumo nuo sienos. Vamzdelis sandariai užsandarinamas, o galas užsandarintas, paliekant mažą tarpelį kondensato susigėrimui.

Momentiniai patarimai praktikoje

• Teisingai suplanuokite kilimėlių vietas ir tvirtinimą - atstumas tarp vingių 10-20 cm, priklausomai nuo dangos.
• Jeigu kilimėlis dalinamas, laikykitės gamintojo instrukcijų, kad jungtys būtų tolygiai išdėstytos.
• Nestatykite grindų šildymo kabelio po stacionariais baldais - tai trukdo šilumai.

Be oklojimo ir programos - įrenginiai su išmaniu valdymu

Programuojamas termostatas su Wi‑Fi leidžia valdyti šildymą išmaniai. Pavyzdžiui, Bėok TGM50 grindų šildymo termostatas palaiko WiFi nuotolinio valdymo pultą, o programėlėje TUYA galima valdyti termostatą per telefoną. Be to, šis termostatas gali būti integruotas su balso pagalbiniais įrenginiais, tokiais kaip Google Home, Amazon Alexa ir kt.
