Šildomų grindų sistema betonuojant: išsami montavimo instrukcija

Šildomos grindys tampa vis populiaresne šildymo sistemos alternatyva tiek naujos statybos namuose, tiek renovuojamuose būstuose. Prieš keletą metų šildomos grindys dažnai konkuruodavo su radiatoriniu šildymu, tačiau šiandien jos užima lyderio pozicijas šildymo rinkoje. Statistika rodo, kad šildomos grindys montuojamos apie 80% naujai statomų namų.

Šildomų grindų privalumai ir trūkumai

Pagrindinis privalumas - mažos šilumos sąnaudos: galima sutaupyti iki 30% šildymo kaštų, palyginti su radiatoriniu šildymu, nes dažnai pakanka tik 30-42 °C, kai radiatoriams reikia 60-70 °C. Be to, šildomos grindys akumuliuoja šilumą, todėl patalpos ilgiau išlieka šiltos, o vaikščioti basomis malonu.

Trūkumai ir priežiūra: vienas pagrindinių pavojų - perkaitimas. Maksimali leistina šildomų grindų temperatūra yra 55 °C; viršijus gali sutrūkinėti betonas ar suskylinėti plytelės. Todėl būtina laikytis įrengimo reikalavimų ir patikėti darbus patyrusiems santechnikams. Taip pat šildomų grindų projektavimas, montavimas ir reguliavimas reikalauja kruopštaus planavimo.

Šildomų grindų komponentai

Šildomos grindys susideda iš kelių pagrindinių komponentų:

• Šildymo katilas - pagrindinis šilumos šaltinis.
• Temperatūros reguliavimo mazgai - tiksliai valdo šilumą.
• Kolektoriai - reguliuojami rankiniu arba automatiniu būdu.
• Vamzdžiai grindyse - šilumos paskirstymo elementai.

Šildomos grindys ypač tinkamos autonominėms sistemoms nuosavuose namuose. Jei planuojate įrengti vandeniu šildomas grindis daugiabučiuose su centrine sistema, būtina gauti leidimus ir atlikti papildomus administracinius darbus.

Kodėl verta rinktis šildomas grindis?

Šildomos grindys užtikrina tolygų temperatūros pasiskirstymą, didesnį komfortą ir ekonomiškumą. Procesas prasideda nuo projekto: apskaičiuojama kontūrų reikšmė, pasirenkamas tinkamas kolektorius, nustatomas vamzdynų ilgis ir vieta. Svarbu, kad bendras vieno kontūro vamzdynų ilgis neviršytų 80 metrų. Vamzdžiai gali būti daugiasluoksniai arba paprasti be aliuminio, jie kišami nuo kolektoriaus iki paskutinių kontūrų, o montavimą pabaigiame tuo pačiu kolektoriumi.

Klojant vamzdžius, pradžioji vamzdis įvadinamas iš šalčiausių vietų į šiltesnes zonas. Vamzdžiai tvirtinami plastikiniais dirželiais, užtikrinantys tvirtumą. Temperatūros reguliavimą galima atlikti rankiniu būdu (uždarymo vožtuvais) arba automatiškai (elektrinėmis pavaromis). Sistemą testuojant prieš betonavimą svarbu aptikti galimus nutekėjimus.

Grunto paruošimas ir pagrindas

Gruntų pagrindas turi būti sausas ir lygus. Ant sutankinto grunto sluoksnio dedamas drenuojančios skaldos sluoksnis. Būtina patikrinti pagrindo lygumą (nuokrypiai gali būti 1 m: <4 mm; 4 m: <10 mm; 10 m: <12 mm; 15 m: <15 mm). Esant poreikiui, galima naudoti juodgrindes ar putplasčio plokštes kaip pagrindo izoliaciją. Putplastis turi būti kuo mažiau įgeriantis bei tinkamai sandariai užsandarinamas su kitais plokščių sluoksniais, kad neatsirastų šilumos tiltelių.

Putų izoliacijos storis ir kokybė priklauso nuo grunto tipo, grindų apkrovos ir namo energinės klasės. Thermo/Thermofloor plokštės su konusais padeda greitai ir tiksliai išvesti vamzdžius, o plėvelė ar tinklas nėra būtini, jei naudojamos specialios plokštės.

Grindų konstrukcija ir šildymo plokštės

Vandeniu šildomų grindų sistema gali būti įrengta dviem būdais: „sausuoju“ ir „šlapiuoju“. Sausasis būdas - vamzdžiai įmontuojami į šilumos paskirstančias plokštes, ant kurių klijuojamos grindų dangos. Šlapiuoju būdu vamzdeliai liejami betonu (smėlio-betono arba savaime išsilyginančio mišinio). Sausasis metodas greitesnis ir lengvesnis, tačiau brangesnis, apie 20-30%.

Grindų šildymas ant grunto atliekamas naudojant putplasčiuose plokštėse įrengtus vamzdžius (pvz., ThermoFloor plokštės) su konkrečiais laikymo konusais ir be plėvelių. Vamzdžiai gali būti 16-20 mm, žingsnis 75, 150, 225 mm. Putplasčiai turi būti specialiai parinkti, priklausomai nuo grunto pobūdžio (molingo ar smėlio). Plokštės užtikrina tvirtą pagrindą, o šilumos paskirstymas vyksta per kelis sluoksnius iki grindų dangos.

Kolektoriai, srauto reguliavimas ir AFC technologija

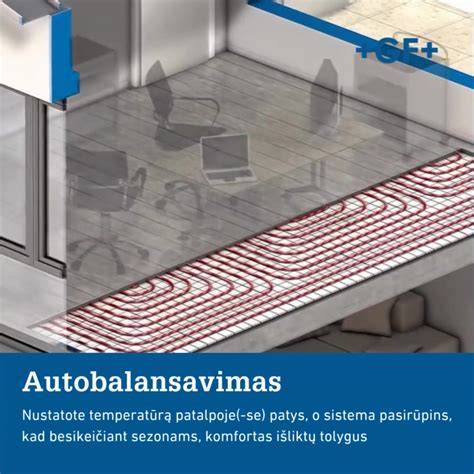

Grindų šildymo sistemai būtinas kolektorius, kuris kontroliuoja srautą ir temperatūrą. Tarp naujų sprendimų - AFC technologijos kolektoriai su automatiniu srauto reguliavimu (Automatic Flow Control). Jie užtikrina, kad srautas neviršytų nustatytų ribų net esant slėgio skirtumams, todėl nereikia sudėtingų balansavimo skaičiavimų. Dynacon Eclipse, Dynacon 150 - dažni IMI Hydronic Engineering modeliai Lietuvoje. AFC kolektorių naudojimas leidžia pasiekti hidraulinį balansavimą be papildomų darbų.

Kolektorių sistemą rekomenduojama jungti su automatiniais pavarų moduliais arba elektroniniais ventiliais. Taip pat reikalinga papildoma įranga: cikloniniai filtrai, mikroburbulų separatoriai, vakuuminiai degazatoriai, išsiplėtimo indai ir pan. Jei kontūrai skirtingi, prireiks debitoriaus arba balansavimo vožtuvų.

Betonavimas ir šildymo bandymas

Prieš betonavimą būtina išbandyti vamzdžių sandarumą ne mažiau 6 bar slėgiu. Betonui užliejant, svarbu stebėti slėgį - jei jis krenta, gali būti pažeidimai. Betonui naudojamas vandeniui pralaidus, plastifikatorius turintis mišinys, kuris užtikrina vientisą konstrukciją ir sumažina oro burbuliukus. Tipinis betono sluoksnio storis virš vamzdžių - 30-70 mm, dažniausiai apie 45 mm, tačiau tikslus storis nustatytas grindų projekte. Temperatūrines siūles būtina įrengti patalpose, kurių plotas > 40 kv.m, vienos kraštinės ilgis > 8 m arba ilgio/plotas santykis didesnis kaip 2:1.

Po betonavimo atliekamas pirminis šildymo bandymas: apie 3 savaites po betonavimo sistemoje leidžiama 25 °C vandens temperatūra, laikoma apie 3 paras, o tada nustatoma maksimali projektinė temperatūra (<55 °C) ir laikoma dar 4 paras. Dėmesio: patalpos danga turi būti vėsi ar sausas grindų paviršius, o betono drėgnumas turėtų būti ne didesnis nei 2% prieš klijuojant grindų dangą.

Grindų įrengimo technologija ir medžiagos

Grindų įrengimo metu būtina užtikrinti idealią grindų dangos sąvinę. Jei tai keraminės plytelės, laminatas ar pan., reikia tinkamai paruošti paviršių, užtikrinti lygesnį ir sausesnį pagrindą, kad šiluma tolygiai sklistų. Kruopštus klijų sluoksnio sutvirtinimas mažina oro tarpus ir gerina šilumos laidumą. Svarbiausia - klijuota grindų danga, kuri sujungia pagrindą ir dangą be oro tarpo, užtikrina gerą šilumos perdavimą ir ilgaamžiškumą.

Vandeniu šildomoms grindims rekomenduojama naudoti šilumos šaltinį - šilumos siurblį oras-vanduo. Šio tipo šilumos šaltiniai yra ekonomiški, įranga plačiai prieinama ir dažnai naudingiausiai derinami su grindiniu šildymu.

Šilumos šaltiniai ir projekto etapas

Šildomų grindų projektas yra būtinas norint užtikrinti tikslų šilumos nuostolių įvertinimą, tinkamą vamzdžių skersmenų ir žingsnių parinkimą, o taip pat - tinkamą magistralinių vamzdžių skersmenų pasirinkimą, cirkuliacinio siurblio našumą ir subalansuotą visą sistemą. Projekto failo dalis turi būti skaičiavimai: srautas, vamzdžių išdėstymo, izoliacijos ir grindų dangos šiluminė varža. EN 1264 ir EN 15377 standartai dažnai naudojami grindinio šildymo projektavimui.

Taip pat būtina suderinti pagrindinį energijos šaltinį su grindiniu šildymu: žemesnės temperatūros vanduo (pvz., 35-55 °C) leidžia pasiekti ergonomišką komfortą, mažesnes energijos sąnaudas ir ilgesnį įrengimo laiką, tačiau reikalauja tikslios programos ir automatinių reguliatorių.

Ūkio ir praktiniai patarimai montuojant betonuojant

1. Prieš grindų betonavimą būtina išbandyti vamzdžių sandarumą ir įvertinti slėgio pokyčius.
2. Betono sluoksnis virš vamzdžių turi būti optimalus (dažniausiai 45 mm); per plonas sluoksnis gali sukelti vietinius perkaipimus, o per storas - didesnes energijos sąnaudas ir sunkų valdymą.
3. Tarpinis laikotarpis - bent 4 sav. - būtina, kol betonas išdžiūsta; po to galima pradėti šildymo bandymus ir grindų dangos klojimą.
4. Temperatūrines siūles įrengti visame perimetre ir atitvarose, užtikrinant, kad šaltos zonos būtų atidesnės.
5. Pasirinkti tinkamą grindų dangą, kuri gerai praleidžia šilumą ir nekaupia drėgmės. Svarbu - užtikrinti, kad grindų dangos taip pat nėra per karštos, kai grindys šiltos.

Šilumos taupymas ir naudojami sprendimai

Šildomi grindys yra žematemperatūriai, todėl rekomenduojama naudoti šilumos šaltinį - šilumos siurblį oras-vanduo. Tokia sistema pasiekiama su mažesnėmis energijos sąnaudomis ir puikiu komfortu. Tačiau reikia užtikrinti tinkamą sandarina ir izoliaciją, kad išvengti šalčių tiltelių ir energijos nuotėkio.

Elektrinės šildomos grindys - paprastesnės, pigesnės mažoms patalpoms ir remontui. Tačiau jos reikalauja didesnės galios arba daugiau apšildytų patalpų, ir gali būti pigesnės tik trumpuoju laikotarpiu. Infraraudonųjų spindulių plėvelė arba kilimėliai gali būti pasirinkti kaip alternatyva, kai vietoje reikia greitai įrengti grindų šildymą renovacijų metu ar mažose erdvėse.

Dažniausiai užduodami klausimai ir klaidos

• Kokios temperatūros paduodamas vanduo į grindinį šildymą? Paprastai 35-55 °C, priklauso nuo dangos ir šilumos nuostolių.
• Kiek kontūrų reikia dviejų aukštų namui? Kiekvienos patalpos plotai ir oro temperatūra lemia kontūrų skaičių; būtina parengti projektą, kuriame atsakyta į šį klausimą.
• Kokie vamzdžio skersmenys tinka grindiniam šildymui? Dažniausiai 16-20 mm, priklausomai nuo patalpų dydžio ir energijos poreikio.
• Ar galima kombinuoti grindinį šildymą su radiatoriais? Taip, bet reikia pamaišymo mazgo ir atitinkamų balansavimo priemonių, kad užtikrinti tinkamą šilmos pasiskirstymą.

Geografiniai ir praktiniai pavyzdžiai iš čia pateikto turinio

Naujojo namo projektavimas dažnai prasideda nuo kontūrų skaičiavimo, kolektoriaus pasirinkimo, vamzdžių klojimo principų ir betono sluoksnio storio. Pirmiausia sumontuojamas pagrindas, o po to - vamzdeliai, kurie pradedami nuo šalčiausių vietų ir vedžiojami link šiltesnių zonų. Galiausiai įterpiama plokštė, o po to - betonas, po kurio įvykdomas pirmasis šildymo bandymas, kuris užtrunka kelias savaites.

Projekto sudarymas yra būtinas - teikiamos skaičiavimų lentelės dėl srauto, vamzdžių išdėstymo, grindų danga ir sandarumo. Jei teritorijoje yra dideli langai ar šilumos tiltai, kontūrai klostomi tankiau, o palyginti su kitais kontūrais, jie turi didesnį šilumos poreikį. Tokiu atveju reikalingas tikslesnis projektas, kuris užtikrina komfortą ir energijos taupymą.

Stiprų dėmesį skirkite projektavimui, teisingam pagrindų paruošimui ir kokybiškai įrengtam betonavimui. Nuo to priklauso grindų šilumos paskirstymas, komfortas ir energijos sąnaudos.
