Sušildyti grindų konstrukciją galima keliais būdais: elektriniais kabeliais, grindyse esančiais kanalais pučiant šiltą orą, grindyse įmontuotais vamzdeliais, kuriais cirkuliuoja šiltas vanduo. Plačiausią pritaikymą įgavo šildymas elektra ir vandeniu. Šiltas vanduo, tekėdamas grindyse esančiais vamzdeliais, sušildo betono masę, supančią vamzdelį. Betonas, pasižymintis geru šilumos laidumu ir didele šilumos akumuliacija, užtikrina, kad grindų paviršius šyla vienodai. Šiltas grindų paviršius sušildo patalpos orą. Šiltas oras kildamas nuo grindų paviršiaus maišosi su patalpos oru ir palaipsniui vėsta.
Patalpos turi būti apsaugotos nuo lauko oro poveikio. Jei grindys nelygios, naudoti savaime išsilyginančius skiedinius. Grindys pradedamos kaitinti ne anksčiau kaip po 21 d. Grindys pradedamos šildyti 25 °C temperatūros vandeniu. Vandens temperatūra šildymo sistemoje iki projektinės keliama ne daugiau kaip 5 °C per parą. Grindys aušinamos atvirkščia kaitinimui tvarka. (žr. Šiluminis - techninis skaičiavimas). Pagrindinis šiluminio-techninio skaičiavimo tikslas yra nustatyti vandens, tekančio vamzdeliais, temperatūrą ir horizontalų atstumą tarp grindų konstrukcijoje išdėstytų vamzdelių. Įvairiuose projektuose vandens temperatūrą vamzdeliuose galima sutikti 35-55 °C ribose. Atstumas tarp vamzdelių svyruoja 10-30 cm ribose. Reikia žinoti, kad prie didelių įstiklintų paviršių vamzdelius grindyse būtina kloti tankiau. Tai daroma grindų ruože, kurio plotis 1 m. Betonas, kuriuo užpilami vamzdeliai, turi sudaryti tam tikro storio sluoksnį. Praktikoje nustatyta, kad optimalus betono sluoksnis sudaro 6,5 cm, o virš vamzdelio - apie 4,5 cm.

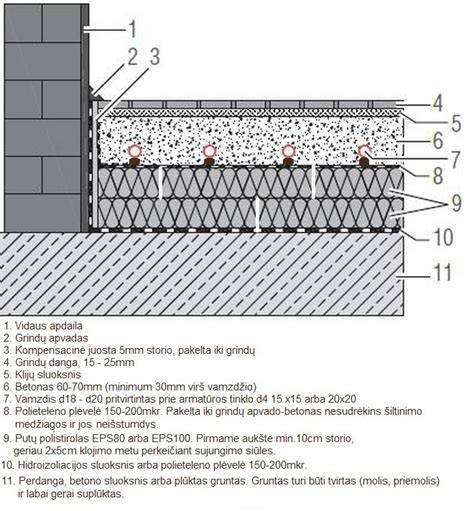

Į betono masę, prieš užliejant grindis, dedamas plastifikatorius. Jo paskirtis - padaryti betoną vienalyčiu, pašalinant oro burbuliukus ir sumažinant skilinėjimo tikimybę. Grindų konstrukcijoje tarp perdangos ir betono sluoksnio turi būti dedama šilumos izoliacija. Grindyse tarp patalpų, kurių oro temperatūros yra vienodos, įrengiamos šilumos izoliacijos storį siūloma priimti 3,2 ÷ 3,5 cm, jei naudojamas polistirolis. Jei tarp patalpų oro temperatūrų skirtumas 5 °C, izoliacijos storis skaičiuojamas priimant, kad šilumos izoliacijos reikalaujama šiluminė varža turi būti ne mažesnė 1,25 m²K/W; jei skirtumas 10 °C - ne mažesnė 2,62 m²K/W. Gali būti, kad šildomos grindys montuojamos ant grunto, tuomet izoliacijos sluoksnio šilumos varža turi būti ne mažesnė 2,86 m²K/W. Šis storis taip pat turi būti naudojamas, kai temperatūrų skirtumas tarp patalpų viršija 10 °C.
Temperatūrinės siūlės. Dažnai net ir teisingai atlikus skaičiavimus ir kruopščiai įrengus šildomas grindis, neįvertinamas betono tūrio plėtimasis. Betonas šildomas plečiasi, todėl atsiranda vidiniai įtempimai. Be to, besiplečiantis betonas remiasi į patalpų sienas, o tai jau pavojinga. Siekiant išvengti neigiamo besiplečiančio betono poveikio, būtina įrengti temperatūrines siūles. Jos pirmiausia įrengiamos visu patalpos perimetru ir durų angose. Dažniausiai naudojama pūsto polietilenio juosta apie 1 cm storio. Kad pilant betoną ant šilumos izoliacijos, betonas patalpos perimetru nepatektų po izoliacija, būtina temperatūrinės siūlės ir izoliacijos sujungimo vietą uždengti polietilenine plėvele. Didesnė problema yra skersai patalpos įrengiama siūlė: šildomų grindų plotas be skersinės siūlės negali būti didesnis nei 30 m². Jei vienas patalpos matmenų yra didesnis už 8 m, taip pat reikia įrengti temperatūrinę siūlę. Temperatūrinė siūlė skersai patalpos įrengiama ir kai patalpos ilgio ir pločio santykis didesnis už 2:1. Viršutinis grindų sluoksnis turi įtakos šildymo efektyvumui: jei skersai patalpos yra įrengta viena ar keletas temperatūrinių siūlių, jų vieta ir forma turi būti atkartotos grindų dangoje, kad nesusidarytų įtrūkimai.
Mišrios šildymo sistemos. Jei grindimis šildoma tik dalis pastato, o kitos šildomos radiatoriais, būtina, kad šildymo sistemoje cirkuliuotų dviejų temperatūrų vanduo. Vandens temperatūra gali siekti 90-95 °C tėkmės šalčiausiu sezonu, o grindų kontūro temperatūra neturėtų viršyti 55 °C. Tam reikia trijų arba keturių eigų maišytuvo, kurio valdymui naudojama pavara, gaunama iš valdiklio. Jei komplektuojamas šilumos siurblys ar kondencinis katilas, radiatoriai turi būti didesni ir įrengiami pagal žemesnę paduodamo vandens temperatūrą.

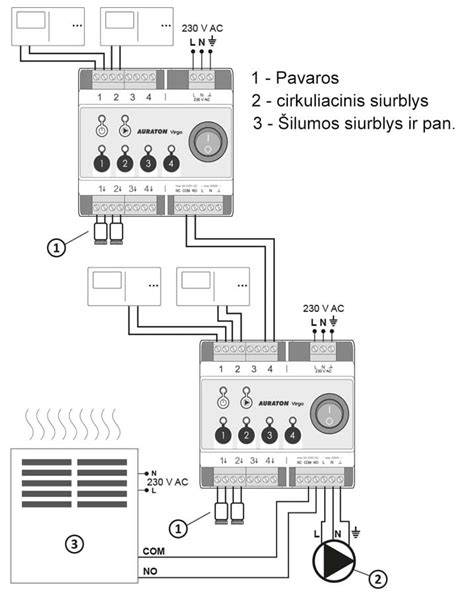

Tačiau yra ir alternatyvų - mažesniems plotams gali būti naudojamas ventiliatorius su termostatine pavara, reguliuojantis grįžtančio vandens temperatūrą. Avarijos atveju svarbu įrengti automatinį ribotuvą, nustatytą dažnai 60 °C, kad sustabdytų pernelyg didelį šilumos tiekim grindims. Norint palaikyti patalpos norimą oro temperatūrą, būtina reguliuoti šildomų grindų atiduodamos šilumos srauto dydį: kambario temperatūros reguliatorius montuojamas ant sienos 1,5 m aukštyje. Jis matuoja oro temperatūrą ir reguliuoja šilumos kiekį į grindų vamzdyną. Taip pat galima naudoti programuojamą savaitinį reguliatorių.
Suprojektuoti visus šildomų grindų elementus būtina ir jų teisingas montavimas yra svarbiausias. Dažnos klaidos - neteisingas projektavimas ar montavimas. Po 21 dienų betonavimą ir 25 °C vandens pradėjimą būtina laikytis skaičiavimo rezultatų ir technologijos. Jei atsiranda klaidų eksploatacijoje, įsigali prieinamas remontas gali būti sudėtingas. Mūsų įmonė siūlo nurodymus šildomų grindų montavimui ir paleidimui į eksploatavimą.
Šildomų grindų konstrukcijos pasirinkimai
Vienas pagrindinių pasirinkimų - sausos grindys TEMPA plokštėmis. TEMPA išsiskiria mažu svoriu (18 kg/m2) ir trumpesniu montavimo terminu: išdžiūvimas trunka 24-48 valandas iki dangos klijavimo. Plokštės turi pažangias formas į viršų kilusias, kurios fiksuoja vamzdžius. Plėvelė virš plokščių neleidžia drėgmei daryti žalos, o plokščių kraštai jungiasi be spragų. Tokia sistema leidžia išvengti ilgo džiūvimo laikotarpio, palyginti su betonavimu. Tačiau šiuo atveju būtina užtikrinti tinkamą požiūrį į vėlesnį šilumos laiką ir zonų atskyrimą.
Kitas svarbus aspektas - temperatūrinių siūlių įrengimas. Reikia laikytis laidavimo gairių, išskirti zonas, kuriose šiluma keliauja iš vamzdelių į aplinką. Siekiant išvengti šalčio tiltų, svarbu tinkamai sujungti izoliaciją ir siūles balansuojančiomis medžiagomis. Prie perimetro įtaisytos izoliacijos siūlės, skersai patalpos - dvigubi kompensaciniai siūlių. Medžiaga dažniausiai naudojamas pūstas polietilenas arba putų polistirolis, su 8 mm storio kompensacine juosta. Svarbu, kad skersinės siūlės nebūtų įvairesnės nei 1:1,5 tarpas, o kontūras padalintas į atskirus skyles pagal plotą.
Grindų dangos pasirinkimas taip pat turi įtakos šilumos atidavimui. Didžiausią šilumą praleidžia keramikinės dangos, plytelės ir akmuo, kiliminės dangos mažina šilumos išvadavimą. Medinė grindų danga yra sudėtingiausia ir brangiausia, nes drebinant medieną gali formuotis įtrūkimai. Jei įmanoma, pavyzdžiui, uždengti danga su atsparia šilumai plėvele ir naudoti tvirtas fanerines plokštes.

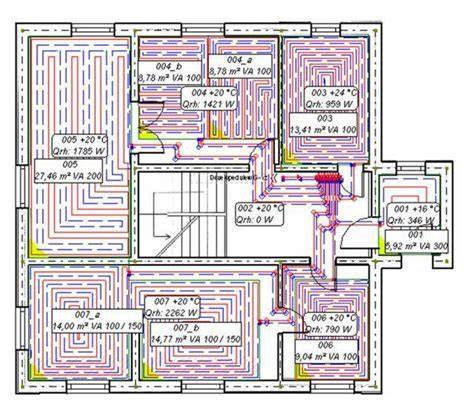

Skaičiuojant šilumos apytaką, būtina nustatyti kontūro ilgius ir atstumus tarp vamzdžių, įvertinti šilumos nuostolius, grindų dangas ir patalpų temperatūrą. Jei grindimis šildoma tik dalis pastato, būtina dviejų temperatūrų vandens sistema. Visame pastate šildoma tik grindimis - paprasčiau, tačiau dažnai tokia praktika nelabai įmanoma. Ekonomiškai efektyvūs katilai dažnai reguliuojami oro temperatūros pokyčiams, o vandens temperatūra šildomos grindys turi būti iki 55 °C, todėl būtina sumontuoti 3-4 eigų maišytuvą ir valdymą.
Jei galimybės leidžia, galima naudoti ventilių su termostatine pavara, kurios reguliuoja grįžtančio vandens temperatūrą. Taip pat yra galimybė įrengti automatinį paduodamo šilumnešio temperatūros ribotuvą - tai ypač svarbu avarinėse situacijose. Norint išlaikyti pageidaujamą patalpos oro temperatūrą, montuojamas kambario reguliatorius ant sienos. Taip pat galima naudoti programuojamą savaitinį reguliatorių, kuris leidžia nustatyti pokyčius pagal laiką.
Pastaba: tekstas nurodo, kad „nors teisingai atlikus skaičiavimus ir kruopščiai įrengus šildomas grindis, gali kilti klaidų, kurios atsiskleidžia eksploatacijos fazėje.“
Meridijinės gairės ir patarimai
- Prieš sumontuojant, patikrinkite, ar grindys yra tinkamai išdžiūvusios ir paruoštos; grindų betonas turi būti sukietėjęs ir išdžiuvęs.
- Atsakingai planuokite šilumos izoliaciją; teisingas storis sumažina šilumos nuostolius į apačią arba gruntą.
- Skaičiuokite vientisą grindų dangos spalvą ir dangos atsparumą šilumai; naudojamos dangos turi būti skirtos šildomoms grindims.
- Išskirkite zonas, kuriose skirtinga šilumos expressija; tai padeda reguliuoti temperatūrą ir taupyti energiją.
- Stebėkite, kad vamzdžiai būtų tvirtai pritvirtinti, o jų padėtis - stabiliai fiksuota visam plotui.
Skaitmeniniai ir praktiniai patarimai daugiau šilumos efektyvumui
Kai šildomų grindų plotas nedidelis, galima naudoti ventilį su termostatine pavara, vadovaujant kambario temperatūros reguliatoriui. Tačiau svarbu atidžiai sureguliuoti šilumą, kad išvengtumėte per didelio šilumos srauto į grindis ir sienas. Didesniems plotams svarbu naudoti tris ar keturis kontūrus, kad grindys pasiektų tolygų įšilimo lygį be šalčio tiltų. Lankstūs kompensaciniai siūlių plotai yra būtini visam perimetro ilgiui, o skersiniai siūlių dydžiai turi būti atitinkamai suprojektuoti, kad grindų danga išliktų nekeliam.
Kalbant apie eksploataciją vasaros metu, šildomos grindys gali atlikti ir aušinimo funkciją, leidžiant tekėti šaltam vandeniui per vamzdelius. Taip pat galima įrengti vėsinimo sistemas sienose ar lubose, jei reikia papildomo komforto. Tačiau šildomos grindys pasižymi dideliu inertiškumu, todėl temperatūrų pokyčiai vyksta lėčiau, o reguliavimas gali užtrukti kelias valandas.
Taip pat verta paminėti sausų grindų TEMPA plokščių pranašumus: mažas svoris, trumpesnis montavimo laikas, džiūvimo terminai ir plokščių storis - tik apie 18 mm. Tai leidžia išlaikyti patalpų aukštį ir pasiekti maksimalų šildymo efektyvumą be ilgo laukimo. Tačiau prieš pasirinkdami, įvertinkite konkrečius projektus ir atsakykite į klausimą dėl atsparumo svoriui bei kainų skirtumų.
Renkantis sprendimą: praktiniai patarimai
Didžiausias uždavinys - tai tinkamai suskaičiuoti kontūrų ilgius ir atstumus tarp vamzdžių, įvertinti patalpų šilumos nuostolius, grindų dangas bei šilumos balansą. Reikia užtikrinti, kad užpildytas betono sluoksnis virš vamzdelio būtų optimalus (maždaug 4,5 cm virš vamzdelio) ir kad galutinis sluoksnis užtikrintų tolygų šilumos atidavimą. Taip pat būtina pasirūpinti tinkama pamatų šilumine izoliacija ir užtikrinti, kad šalčio tiltai nebūtų letimi. Rūpinkitės, kad perimetro įdėtos temperatūrinės siūlės būtų sujungtos su izoliacija, o grindų danga - tinkamai pasirenkama, kad ji atlaikytų šilumos pokyčius.
Jei planuojate įrengti šildomas grindis pirmuose aukštuose, būtina įvertinti grindų dangos tvirtumą ir požiūrį į drėgmės atsparumą. Dėl pamatų ir pamato šiluminės izoliacijos reikia pasitarti su statybos specialistais. Optimalus betono sluoksnis virš vamzdelio - 4,5 cm, o izoliacijos storis virš grunto - ne mažiau kaip 10 cm, geriau keliais sluoksniais. Kraštinė juosta turi būti įrengta ir prispausta prie izoliacijos, kad neatsirastų šalčio tiltų.
Galiausiai, būtina nustatyti reikiamą kontrolės sistemą: kambario temperatūros reguliatorius, kolektoriaus išėjimai, elektrotechnikos įrengimai ir šildymo kontūro apsaugos įrenginiai. Svarbiausia - ne skubėti per eksploataciją: tik po tinkamai atliktų iškaitinimo ir aušinimo etapų galima pradėti eksploatuoti šildomas grindis. Jei kyla problemų, dažnai jas nustatyti ir išspręsti gali būti sunku, todėl svarbu užtikrinti, kad viskas būtų atlikta teisingai iki pradžios.
THERMOFLOOR ŠILDOMŲ GRINDŲ MONTAVIMAS DIY 3 PATIEMS
Apibendrinant, šildomų grindų įrengimas reikalauja kruopštaus planavimo, teisingų skaičiavimų ir dėmesio detalėms. Reikalingi laikotarpiai, tinkama medžiaga ir tinkamas sienų bei grindų dangos pasirinkimas - tai garantuoja tolygų šilumos pasiskirstymą ir patogų, ekonomiškai efektyvų šildymą ilgą laiką.
Santrauka ir svarbiausios gairės
- Teisingas izoliacijos storis ir jos sandarinimas saugo nuo šilumos nuostolių.
- Optimalus betono sluoksnis virš vamzdelio - apie 4,5 cm; išsaugo tolygų įšilimą.
- Tinkamai įrengtos temperatūrinės siūlės ir jų uždengimas plėvele - padeda išvengti įtrūkimų.
- Skirstant plotą į zonas, galima efektyviau reguliuoti temperatūrą ir energijos sąnaudas.
- Eksploatuojant būtina stebėti vandens temperatūrą (55 °C maksimaliai) ir naudoti maišytuvą bei ribotuvus.
