Grindinis šildymas yra žematemperatūris sprendimas, kurio tikslas - užtikrinti komfortą visoje patalpoje per tolygiai įšilusias grindis. Optimaliausia, kai grindų paviršius šyla iki apie 24 laipsnių C, o esant dideliems namo šilumos nuostoliams temperatūrą galima kelti iki 27-28 laipsnių, bet aukštesnė jų komfortas tampa mažiau tikėtinas. Šiame straipsnyje nagrinėsime sausąjį šildymą su plokštėmis Thermo ir tradicinį „šlapiąjį“ metodą, projektavimo ypatumus, vamzdžių įrengimo momentus bei valdymo sistemas.
Šildymo grindimis principai ir paruošimas projektui
Didžiausia į grindų vamzdyno kontūrą patenkanti vandens temperatūra yra apie 35-55°C, o grindų paviršiaus temperatūra pasiekia iki 28°C. Palyginimui radiatoriams naudojama 60-80°C vandens temperatūra. Šiluma iš vamzdelių perduodama betonui arba plokštėms, kurios išties akumuliuoja šilumą ir šilumą paskirsto vienodai. Be „šlapiojo“ betono, egzistuoja sausasis grindinis šildymas, kai vamzdeliai montuojami į specialias šilumą paskirstančias plokštes.
Projektas - būtina grandis, kuriame atsižvelgiama į grindų dangos šilumines charakteristikas, patalpų išdėstymą bei galimus šilumos nuostolius. Projektas nustato vamzdžių skersmenį, išdėstymo žingsnį, betono sluoksnį, izoliaciją ir kolektoriaus parametrus. Vidutiniškai vandens temperatūra kontūruose svyruoja 25-55°C, o atstumas tarp vamzdelių - 10-30 cm. Jei dideli langai ar šilumos tiltelių rizika, projektas rekomenduoja tankesnį vamzdžių išdėstymą prie langų zonose.
Thermo plokštės - tai specialiai sukonstruotos plokštės su reljefiniu paviršiumi, kuriose įtvirtinami vamzdžiai. Tokios plokštės gali būti montuojamos tiesiai ant sutankinto grunto arba ant lygių putplasčio plokščių, priklausomai nuo energinės charakteristikos ir grindų konstrukcijos. Thermo plokštės turi užraktus, užtikrinančius plokščių sandarumą, o jų konuso formos laikikliai palaiko 16-18 mm vamzdžius. Tokios plokštės palengvina montavimą ir užkerta kelią papildomam tvirtinimui.
Projektavimo etape svarbu įvertinti šilumos nuostolius, grindų pagrindo šiluminę varžą, izoliaciją ir grindų dangą. Mes išskiriame dvi pagrindines grindų šildymo technologijas: 1) „šlapioji“ konfigūracija, kai vamzdeliai užliejami betonu, 2) „sausasis“ sprendimas su plokštėmis, į kurias įmontuoti vamzdžiai. Abi technologijos gali pasiekti komfortą, kai skaičiavimai atlikti teisingai, o darbai vykdomi laikantis technologijos reikalavimų.
Vamzdžių pasirinkimas ir išdėstymas
Vamzdžių skersmuo priklauso nuo patalpų dydžio, šiluminio poreikio ir kontūrų skaičiaus. Mažesnėms renovuojamoms patalpoms rekomenduojami mažesnio skersmens vamzdžiai, didesniems plotams arba pramoniniams objektams - didesnio skersmens vamzdžiai. Dažniausiai renkama dviejų ar daugiau sluoksnių lankstūs vamzdžiai (pavyzdžiui, daugiasluoksniai Kermi arba pan.). Svarbu laikytis EN 1264 reikalavimų dėl vamzdžių fiksavimo ir grubiojo tvirtinimo, nes netikslus montavimas gali paveikti šilumos paskirstymą ir ilgaamžiškumą.
Įrankiai ir montavimo sprendimai: vamzdžių tvirtinimui dažnai naudojami smeigės su tikeriais, plokštės su įspaudžiamais fiksatoriais arba net buitinės plokštės su integruotais tvirtinimo elementais. Plokštės suteikia netiesioginę atsparą įtempimams ir sumažina armatūros tinklo poreikį. Plane pateikiamas skaičiavimų ir darbo etapai: rišimas prie tinklo, plokščių montavimas, vamzdyno rišimas ir šildymo kontūrų uždarymas kolektoriuje.
Šilumos nuostolių ir izoliacijos įvertinimas
Į apačią gali būti sudaromi apie 10% grindų šildymo galios šilumos nuostoliai, todėl būtina tinkamai iškloti izoliaciją: ant grunto - ne mažiau kaip 100 mm, virš grindų zonose - 30 mm, atvirose erdvėse - 150 mm. Tarp patalpos ploto >40 m2 ar ilgio/pločio santykis didesnis už 2:1 būtina įrengti temperatūrines siūles, kurios užtikrina sklandų plokščių plėtimosi ir šalimo efektą. Taip pat reikia atsižvelgti į dangos šilumos laidumą - klinkerinės, plytelės ar marmuras geriausiai praleidžia šilumą, o kiliminės dangos gali sukelti šilumos išsklaidymą.
Grindų dangos pasirinkimas ir jų storis turi įtakos šilumos atidavimui: plytelės ar akmuo - didesnė šilumos laidumo talpa; laminatas ar kilimas - mažesnis šilumos atidavimas. Todėl projektas dažnai rekomenduoja atitinkamai derinti dangą ir šildymo kontūrų parametrus.
Plokštės Thermo ir jų nauda įrengiant grindis sausuoju būdu
Thermo plokštės gali būti montuojamos tiesiai ant sutankinto grunto arba ant lygių putplasčio plokščių pakloto. Jos žymiai pagreitina montavimo procesą: plokštės turi reljefinį paviršių, jų nuolatiniai konusiniai fiksatoriai leidžia laikyti vamzdžius be papildomų tvirtinimų. Montavimas be armavimo tinklo sutaupo dalį darbų ir laiko, o plokščių užraktai užtikrina sandarumą. Net betonuojant šalia plokščių, vamzdžiai laikosi stabiliai, o šiluma paskirstoma tolygiai.
Tiekiant šilumą į grindis ir jų įkaitinimą, svarbu laikytis skaičiavimo rezultatų. Netaisyklingas montavimas gali sukelti „karštas“ vietas, o dėl to - trūkinėjimą ar plytelių įtrūkimą. Užkertant kelią tokioms problemoms, būtina laikytis temperatūrinių siūlių diegimo ir užpildymo technologijų bei užtikrinti, kad grindų danga būtų pritaikyta šildymui.
Grindų šildymo valdymas ir automatikos svarba

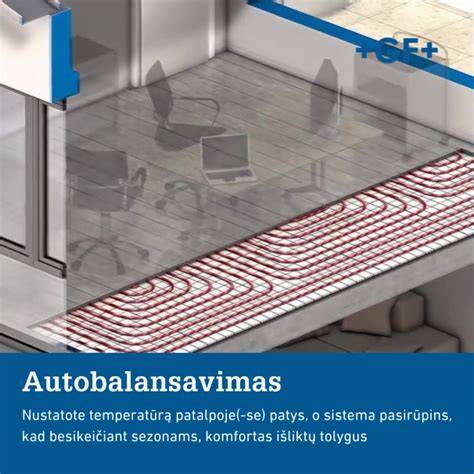

Valdymas grindims yra paprastas ir panašus į radiatorių valdymą: kai pasiekiama norima patalpos temperatūra, sustabdomas šilumos srautas atitinkamame kontūre. Pagrindinis valdiklis - kolektorius, kuris gali palaikyti pastovią srauto ir temperatūros vertę kontūruose. Populiariausios AFC (Automatic Flow Control) technologijos kolektorių siūlo automatizuotą srauto reguliavimą, užtikrinantį stabilų srautą ir tolygų šildymą. AFC pluojama į platus įrangos pasirinkimas: kolektoriai, termostatiniai vožtuvai, balansiniai vožtuvai, RTL temperatūros ribotuvai ir kt.
Svarbu atkreipti dėmesį į švarą ir sistemos priežiūrą: oro ir nešvarumų separatoriai prie kolektoriaus įėjimo, mikroburbulių atskirtuvai ir pan. Jie ilgina visos šildymo sistemos tarnavimo laiką ir pagerina šilumos kokybę. Taip pat būtina turėti iš anksto nustatytus parametruotus srauto balansavimo parametrus ir, jei reikia, naudoti debitomačius (balansavimo vožtuvus). Jei turite keli šilumos šaltiniai ar renovuoimo scenarijus, AFC technologijos padeda lengvai prisitaikyti prie sąlygų.
Montavimo planas ir praktiniai patarimai
- Pasirinkti tinkamą grindų konstrukciją: šlapioji (betonas užliejamas vamzdžiais) arba sausasis variantas (vamzdžiai įmontuoti į Thermo plokštes).
- Rinktis plokštes Thermo: jos sumažina papildomų sluoksnių poreikį, sutaupo laiką ir darbus, o vamzdžius laikyti įspaudimo fiksatoriais.
- Prieš betonavimą atlikti vandens testą, kad būtų aptikta galimos nutekėjimo vietos. Po betonavimo jų ištaisyti sunku ar beveik neįmanoma.
- Atlikti izoliacijos sluoksnio storio skaičiavimą pagal EN normas ir tiksliai nustatyti temperatūrines siūles.
- Parengti išsamią techninę įrangos specifikaciją ir projektą, įtraukiant grindų dangos šiluminę varžą, vamzdžių skersmenis, žingsnius ir laikymo būdus.
- Nustatyti kolektoriaus tipą ir balansavimo įrangą, ypač renovuojamuose pastatuose su keliomis šilumos grandimis.
- Diegiant su automatiniu srauto reguliavimu, svarbu palaikyti statinį slėgį ir švarą sistemoje, naudoti filtrus, degazatorius bei atskirtuvus.
Dažnai užduodami klausimai ir praktiniai sprendimai
- Kokia maksimali grindų paviršiaus temperatūra? - apie 28°C; daugiau gali būti nekomfortiška ir kelti riziką. Jei reikia mažesnės temperatūros patalpose su kiliminėmis dangomis, rinktis tikslesnį valdymą.
- Ar galima įrengti grindų šildymą antrame aukšte ant medinės perdangos? - taip, naudojamos sausos arba šlapios konstrukcijos su specialiais pagrindais arba plokštėmis, priklausomai nuo svorio ir perdangos galios.
- Kokio skersmens vamzdį naudoti? - D16-D20 dažnai tinka, priklauso nuo patalpų dydžio ir šiluminio apkrovimo. Mažesni vamzdžiai - kompaktiškoms erdvėms, didesni - didesnėms patalpoms ir komerciniams objektams.
- Ar reikia pamaišymo mazgo? - Dažnai būtinas, ypač kai šildomos grindys sujungtos su radiatorių šildymu arba kai reikia reguliuoti temperatūrą visame name. Maišymo mazgas dažnai įrengiamas su papildomais vožtuvais ir automatiniais komponentais.
- Ką daryti, jei grindų šildymo vamzdžiai virš lietaus? - Nustatyti temperatūrines siūles, užtikrinti srauto vientisumą ir, jei reikia, sklandžiai perjungti šilumos šaltinius (katilai, šilumos siurblys).
- Ar galima naudoti tik vieną kolektorių visam namui? - Galima, bet dažnai patartina turėti keli kolektorius, kad būtų galima atskirai valdyti zonas arba kontūrus. Jei šilumos šaltinis vienas, naudoti AFC su programomis ar ventilių atskyrimą bus pakankamai efektyvu.
Statybos darbų eiga ir praktiniai skaičiavimai
Montavimo plokštės (Thermo) atliekamos etapais: 1) paruošimas ir izoliacijos įrengimas, 2) plokščių sujungimas, 3) vamzdžių įstatymas į fiksatorius, 4) užpildymas plokštėmis ir užraktų užsikabinimas, 5) plovimas ir bandymas prieš betonavimą. Vienam komandos nariui montavimas gali būti žymiai spartesnis, o dviems - dar greitesnis. Pritaikant plokštes, nereikia papildomo tinklo ar armavimo, o plokštės sujungia plokštes su užrakinimais, užtikrinant sandarumą.
Betonavimas atliekamas tik po kruopštaus vamzdžių išvedimo ir patikrinimo. Prieš betonavimą - srauto gamybos testai ir bandymai. Po betonavimo - grindų danga ir toliau montuojama. Grunto ir grindų aukščių derinimas turi būti tikslus, kad būtų išvengta trūkumų po dangos uždėjimo.
Kokios yra naudotos technologijos pasirinkimo gairės?
- Šildomų grindų plokštės - greičiausias ir paprasčiausias sprendimas, iki 30-50% sumažinantis darbo sąnaudas lyginant su tradiciniu vamzdžio tvirtinimu prie tinklo.
- Thermo plokštės - specialūs koniniai tvirtinimai, kurie laikosi vamzdžius be papildomo tinklo arba smeigių, todėl montavimas yra paprastesnis ir greitesnis.
- Atspari plėvelė ir silikoninės plokštės - užtikrina atsparumą drėgmei ir sandarumą, o plokščių jungtys užtikrina vientisą izoliaciją ir apsauga nuo šilumos nuotėkio.
- AFC kolektoriai - automatinė srauto reguliacija, lengva naudoti renovuojamuose pastatuose su keliomis šilumos grandinėmis.
Reziumė: kada rinktis ir kaip laikytis principų
Grindų šildymas - tai sudėtingas, bet itin komfortą teikiantis sprendimas. Svarbiausia yra teisingai suprojektuoti šildymo kontūrus, tinkamai pasirinkti vamzdžių skersmenis ir žingsnius, įrengti kokybišką izoliaciją ir laikytis temperatūrinių siūlių bei dangos pasirinkimo gairių. Teisingai įrengta sistema užtikrina vienodą grindų paviršiaus įšilimą ir malonų pojūtį visame kambaryje. Be to, modernios valdymo sistemos leidžia sutaupyti energijos ir reguliuoti šilumą nuotoliniu būdu.
