Nuo senovės iki šių dienų vandens praleidimų kartotinių konstrukcijų tikslas - užtikrinti saugų pylimų, kelių ir melioracijos statinių eksploatavimą. Taisykles ir reglamentus, kuriuos pateikia svarbūs Lietuvos dokumentai, remiasi nuorodos apie pralaidų konstrukcinius sprendinius, hidraulinius skaičiavimus ir dangų sandarumą. Pralaidos gali būti iš skirtingų medžiagų, o jų skerspjūvio formos, gegnių tvirtinimo ir antgalio tipai lemia tiek debitą, tiek patikimumą.
Pralaidos - kas tai ir kaip jos funkcionuoja
Pralaida yra hidrotechninio vandens praleidimo statinys, skirtas nedidelėms vandentėkms praleisti keliuose. Ji sudaro vamzdis, kuris laiko pylimą ir ant jo esančias apkrovas, latakas, antgalis, pamatas ir hidroizoliacijos sluoksniai. Virš pralaidos esantis grunto sluoksnis suteikia papildomą apsaugą nuo dinaminių apkrovų, o deformaciniai pjūviai kas 3-6 m saugo konstrukciją nuo pleišėjimo. Pagrindiniai pralaidos tipai klasifikuojami pagal pratekamo vandens režimą, skerspjūvio formą ir pagrindų standumą.
Gofruotų metalinių vamzdžių pralaidos: nuo koncepcijos iki praktiško įgyvendinimo

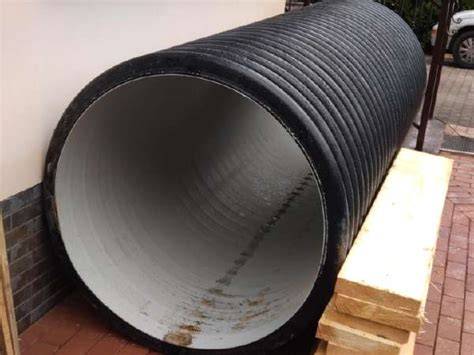

Gofruotos metalinės pralaidos - tai dvigubos sienelės vamzdžiai, kur išorinis sluoksnis gofruotas, o vidinis - lygus. Tokia konstrukcija užtikrina didelį žiedinį standumą SN 8 kN/m² ir didinamas mechaninis atsparumas, palengvinant transportavimą ir montavimą. Vamzdžiai gali būti 3 arba 6 m ilgio, o jų išorinis skersmuo - DN200-600 mm. Jungtys sandarintos MC tarpine ir nuvalomos prieš montavimą. Paprastesnė jungtis suteikiama naudojant tarpinę ir montavimo tepalą.

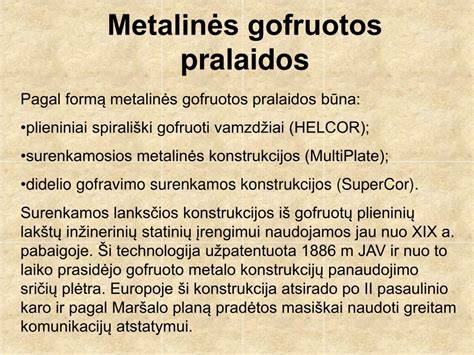

Pagal formą ir gamybos būdą gofruotos pralaidos klasifikuojamos taip:
- plieniniai spirališkai gofruoti vamzdžiai (HELCOR);
- surenkamosios metalinės konstrukcijos (MultiPlate);
- didelio gofravimo surenkamos konstrukcijos (SuperCor).
Pralaidos komponentai ir jų funkcijos
Pralaidos sudaro vamzdis, antgalis, pamatai, hidroizoliacija, deformaciniai įpjovos, akmenų grindinys, smėlio- skaldos pagrindas ir bitumo dangos sluoksniai. Išorinis paviršius padengtas bitumine mastika arba dviem ruberoido sluoksniais. Grunto slėgio poveikis reikalauja nuolatinės deformacijų apsaugos, todėl kartais įrengiami papildomi sankasos struktūriniai sprendimai.
Antgalio tipai ir jų įtaka pralaidos našumui
Antgaliai - lemiami pralaidos našumui. Pagrindiniai tipai: portalinis, sparniniai, įstrižai ir kūginiai. Portalinis antgalis turi stačiakmą sieną su anga, sulaiko vandenį ir tinka tiek priešsroviniam, tiek pasroviui. Sparniniai antgaliai su kaukėmis užtikrina švelnesnį tėkmės suspaudimą, tinkami įvairiems debitams. Įstrižas antgalis - nedidelio našumo sprendimas, o kūginis antgalis puikiai praleidžia vandenį ir išnaudoja vamzdžio angą visas.
Hidrostatika ir hidraulika: kaip skaičiuojami parametrai
Hidraulinių skaičiavimų pagrindas - STR 2.05.19:2005 „Inžinerinė hidrologija. Pagrindiniai skaičiavimo reikalavimai“ ir papildomi norminiai dokumentai. Prieš skaičiavimus nustatoma tikimybės debitą regione esančiose griovyje. Beslėgė tėkmė įprastai taikoma daugelyje melioracijos griovių, o pusiau slėginė tėkmė pasitaiko rečiau. Pagal gautus duomenis parenkamas pralaidos skersmuo, žemutinio bjefos (bjefos) tvirtinimo konstrukcija ir papildomų atsargų ilgis (lats).
Pralaidų išeities duomenys: skaičiuojamasis debitas (Qsk) ir vandens gylis h griovyje. Debitas apskaičiuojamas pagal hidrologinę metodiką, o h - pagal standartinius hidraulinius metodus arba nomogramas.
Žemutinio bjefos stiprinimas ir jo reikšmė
Žemutinio bjefos konstrukcija turi didelį įtaką tėkmės stabilumui. Dažnai ruožas projektuojamas su dugno nuolydžiu, mažesniu už kritinį, taip užtikrinant sklandų perėjimą nuo audringų sąlygų į ramų. Jei vandens debitas ir tėkmės greitis yra dideli, kūrimas su patvenktąja ištekėjimo dalimi gali būti netikslingas. Todėl svarbu numatyti pamatus pusiau slėginėms pralaidoms ir papildomus sandarus jungtys.
Medžiagos ir konstrukciniai sprendimai: pralaidos iš gofruotos metalo ir kitų medžiagų paletė
Metalinės gofruotos pralaidos pasižymi dideliu atsparumu korozijai, atsparumu deformacijai, lengvu montavimu ir trumpu įrengimo laikotarpiu. Jos dažnai naudojamos kelių ir melioracijos statiniuose dėl gebėjimo geriau prisitaikyti prie gruntų pokyčių, ypač drėgnose ar sunkiai dirbamuose vietovėse. Palyginti su tradicinėmis gelžbetoninėmis pralaidomis, gofruotos konstrukcijos sumažina darbų laiką ir eksploatacijos kaštus.
Nerūdijančio plieno gofruoti vamzdžiai - šiuolaikinė alternatyva, kuri užtikrina ilgaamžiškumą, aukštą kokybę ir atsparumą korozijai. Formavimo procesas apima juostos pjaustymą, gofravimą, suvirinimą bei tikslų valdymą su moderniais jutikliais ir valdikliais. Kokybės užtikrinimas apima visus gamybos etapus - nuo žaliavos patikrinimo iki galutinio testo.
Statybos laikai, ekonominės ir ekologinės naudos
Gofruoto vamzdžio pralaidas galima įrengti per 3-20 dienų, palyginti su betoninėmis dangomis ar dėžinėmis pralaidomis. Tai spartina statybos darbus ir mažina išlaidas. Tokie sprendiniai taip pat suteikia teigiamą socialinę ir aplinkosauginę naudą: mažesnis anglies dioksido išmetimas, mažesnės medžiagų sąnaudos ir lengvesnė priežiūra. Platus gofruotos metalinės pralaidos taikymas greitkelių inžinerijoje gali pagerinti transporto efektyvumą ir sumažinti darbus priežiūros projektuose.
Pralaidos, jų klasifikavimas ir techniniai aspektai
Pagal pratekančio vandens režimą pralaidos gali būti nepatvenktoji (vanduo teka laisvai, atsargų dydžiai), patvenktoji (vanduo gali būti užpildytas), arba mišrios. Pralaidos skerspjūviai gali būti apskriti, stačiakampiai, elipsiniai ar ovoidiniai, o jų gamyboje naudojamos įvairios medžiagos: gelžbetonis, metalas, mūras ar mišrios konstrukcijos. Augant debitui, gali būti naudojami įvairūs kelių tipų antgaliai, atitinkantys tėkmės sąlygas.
Santrauka apie pralaidos komponentus ir jų derinimą
- Vamzdis - pagrindinis vandens praleidimo elementas, laikantis pylimą ir apkrovų.
- Antgalis - lemia našumą, tipai: portalinis, sparniniai, įstrižai ir kūginis.
- Pamatas - perduoda apkrovas į pagrindus, užtikrina sandarumą.
- Hidroizoliacija ir ruberoido sluoksniai - apsaugo nuo vandens įsiskverbimo.
- Deformaciniai pjūviai - apsaugo nuo pleišėjimo.
Pridedamos inovacijos: infografika, Mapės ir diagramų integravimas
Infografikos ir schemos tiksliai iliustruoja struktūrinių sprendinių logiką, pralaidų įrengimo eigą ir hidraulinius parametrus. Naudojant gofruotas konstrukcijas, galima aiškiai matyti jų įtaką aikštelėse, kur esant drėgmei ir kintančiam debito lygiui užtikrinamas patikimas vandens praleidimas.
Pralaidų įrengimo praktika: trumpa konspektuota instrukcija
- Nustatykite reikiamą skersmenį ir antgalio tipą skaičiavimų pagrindu.
- Pasirinkite medžiagą ir paruoškite pamatus bei hidroizoliaciją.
- Sujunkite vamzdžius su MC tarpine ir atlikite sandarinimą prieš įjungiant į griovį.
- Įrengkite deformacinius pjūvius kaip apsaugą nuo pleišėjimo.
- Atlikite hidraulinius skaičiavimus vadovaujantis STR 2.05.19 ir kitais susijusiais standartais.
- Įrengkite antgalio tipą pagal debito ir tėkmės greičio reikalavimus.
Naudojimo scenarijai ir socialinė nauda
Greitas įrengimas, lengvas priežiūros poreikis ir mažas anglies dioksido išmetimas daro gofruotų metalinių vamzdžių pralaidas patraukliu pasirinkimu greitkelių ir melioracijos projektuose. Dėl ženklių efektyvumo, infrastruktūros saugumas ir ekonominė nauda kyla, o aplinkos apsauga tampa svarbia šio sprendimo dalimi.
