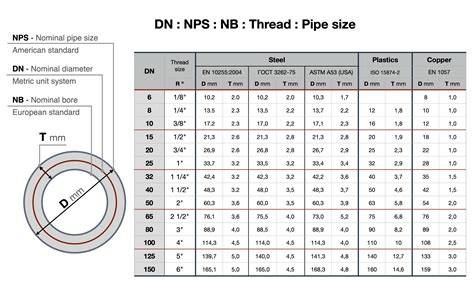

Aptariame vamzdžių markiravimo sistemas, kurios nurodo jų vardinį skersmenį, išorinį skersmenį ir sienelės storį. Šioje apžvalgoje naudojami pagrindiniai terminai - DN, De, D ir d - ir jų tarpusavio ryšiai, bei kaip šie dydžiai taikomi įvairių medžiagų vamzdžiams bei jų jungtims.
Vamzdžių skersmenų pagrindai: DN, De, D, d
DN reiškia vardinį vamzdžio skersmenį, kuris nėra nei išorinis, nei vidinis skersmuo. Jis dažnai naudojamas cinkuotų plieninių vamzdžių apibūdinimui ir su anglų vienetais susietas ankstyvuose vamzdynų inžinerijos etapuose. Atitinkamas jo ryšys su angliškais vienetais yra toks: 4/8 colio DN15; 6/8 colio DN20; 1 colio vamzdis - DN25; 2 colių vamzdis - DN50; 3 colių vamzdis (DN75 arba DN80 kai kuriose vietose); 4 colių vamzdis - DN100. Dėl to DN dažnai naudojamas su metaliniais vamzdžiais, kurių sienelių storis gali būti nurodytas atskirai.
De - išorinis vamzdžio skersmuo, dažniausiai žymimas De. Jis naudojamas apibūdinti besiūliams plieniniams vamzdžiams, PVC ir kitiems plastikiniams vamzdžiams bei vamzdžiams, kuriems svarbus tikslus sienelės storis. Pavyzdžiai: DN20 De25×2.5mm, DN25 De32×3mm, DN32 De40×4mm, DN40 De50×4mm. De žymi forma išorinio skersmens X sienelės storio. Plačiau - De naudojimas dažnai sutampa su plieniniais ir plastikiniais vamzdžiais skirtingose praktikoose.
D - vardinis skersmuo plačiausiai naudojamas apibūdinti betoniniams vamzdžiams.Ф - vertinimą lainuodo simbolis (duomenyje pateiktas). D rodo išorinį vamzdžio skersmenį kartu su sienelės storio įsivaizdavimu, daugiausia besiūlių plieninių vamzdžių atveju. D gana dažnai nurodomas su De žymėjimo formomis (pvz., De25×2.5mm).
d - vidinis skersmuo, kuris tampa svarbus galvojant apie skysčių srautą ir hydraulinę apkrovą. Vamzdžių vidinis skersmuo apskaičiuojamas atsižvelgiant į OD (išorinį skersmenį) ir sienelės storį. Standartiškai d nurodomas tik kai reikia išreikšti tikrąjį vidinį skersmenį, pvz., gelžbetonio ar keramikos vamzdžiams.
Kaip markiruojami skirtingų medžiagų vamzdžiai
- Vandens ir dujų perdavimo plieniniai vamzdžiai: skersmuo nurodomas nominaliu DN (pvz., DN15, DN50).
- Besiūliai plieniniai vamzdžiai, suvirinti plieniniai vamzdžiai (tiesiogiai arba spiralinės siūlės), variniai ir nerūdijančiojo plieno vamzdžiai: skersmuo - išorinis skersmuo × sienelės storis (D × sienelės storis).
- Gelžbetonio, molio, rūgštims atsparių keraminių vamzdžių ir kitų vamzdžių: skersmuo dažnai išreiškiamas vidiniu skersmeniu d.
- Plastikinių vamzdžių markiravimas - pagal gaminio standartą: dažnai naudojamas metrinis matmuo (DN) kaip nominalus dydis. Dažnai Da (išorinis skersmuo) nurodomas PVC/ABS, De (išorinis skersmuo) - PP/PE.
Praktinėje statybos šakoje dažnai matyti toks skambėjimas: 20, 25, 32 ir kt. vamzdynai žymimi De, o DN naudojamas su skirtingais sienelės storio žymėjimais. Plastikinių vamzdžių žymėjimas - DN kaip nominalus dydis, o De - išorinis skersmuo. ID (vidinis skersmuo) apskaičiuojamas iš OD ir sienelės storio.
Nominalus dydis, tvarkaraštis ir praktika
Nominalus dydis (DN arba NB) - tai daugiau nei tik išorinis ar vidinis skersmuo. DHS (Nominal Bore) ir NB/LNT tarpusavyje sutrumpinimai; NPS ir DN kartais naudojami sinonimiškai, kai kalbama apie skirtingų regionų standartus. Tvarkaraštis (SCH) nurodo sienelės storį: STD, XS, XXS, 5S, 10S ir pan. Kuo didesnis tvarkaraštis, tuo storesnė sienelė ir didesnė geba laikyti slėgį.
Vamzdžio ID (vidinis skersmuo) priklauso nuo NPS/OD ir sienelės storio. Pavyzdžiui, 12 NPS (DN 300 mm) vamzdis 40 tvarkaraštyje turi OD 12.75 colio (324 mm) ir sienelės storis 0.406 colio (10,4 mm). Tokiu atveju ID = 12.75 - 2×0.406 = 11.94 colio (303,2 mm).
Nuotekų ir vandens vamzdynų markiravimas Lietuvoje
Vandentiekio vamzdžiai dažnai žymimi PE80 arba PE100 žaliavomis. Mažų skersmeni 20-40 DN dažnai naudoja PE80. Didesniems vamzdynams dažnai klinkuojama PE100. Nuotekų vamzdynai dažnai iš PVC arba PP (mineralizuoti plastikai). Vidaus nuotekų vamzdžių sistemos turi atitikti LST EN 1329, LST EN 1451 standartus.
Mėlynos spalvos vamzdis paprastai skiriamas geriamajam vandeniui; jų sienelės storis įtakoja atsparumą grunto spaudimui. Sienelių storio tolerancija dažnai siekia apie 12,5%. Lauko vamzdynai ir jų izoliai turi laikytis STR (statybos techninių reglamentų). Vietoje lauko vamzdynų izoliacijos pasirinkimas priklauso nuo klimato sąlygų ir įšalimo gylio.
Didelio skersmens plieninių vamzdžių paviršiaus apdorojimas
Didelio skersmens plieniniai vamzdžiai gali būti apdorojami išorėje dažais, 3PE, FBE, 3PP ir kt. Vidinis paviršius dažomas ar dengiamas FBE siekiant mažinti koroziją ir trintį bei pailginti tarnavimo laiką. Paviršiaus apdorojimo pasirinkimas priklauso nuo naudojimo aplinkos ir apkrovos.
Kaip pasirinkti vamzdyną: svarbios rekomendacijos
- Vamzdžio dydis ir specifikacija: rinktis pagal projekto reikalavimus, kad atitiktų slėgio ir skysčio srautą.
- Darbo aplinka: įvertinti temperatūrą, slėgį, terpę ir kt. saugumui ir ilgaamžiškumui.
- Kaina ir ekonomiškumas: įvertinti ilgalaikę investicijų grąžą ir eksploatacines sąnaudas.
- Pristatymo laikas: įsigijimo planavimas laikytis projektiniuose terminose.
- Kokybės sertifikavimas: įsitikinti, kad vamzdis atitinka ISO, API ir kt. standartus.
- Tiekėjo reputacija ir aptarnavimas po pardavimo: užtikrinti profesionalų servisą ir garantinį palaikymą.
- Lengvas montavimas ir priežiūra: įvertinti poreikį papildomai įrangai ir įrankiams.
Praktiškos nuorodos į dizaino sprendimus
- Atliekant skaičiavimus, svarbu ne tik DN, bet ir DE bei Dg santykiai: De yra išorinės sienelės skersmuo, DN - vardinis, o Dg - sienelės nurodymas, kai reikia aiškiai nurodyti išorinį skersmenį su sienelės storio informacija Kinijoje naudotuose rinkiniuose.
- Vandentiekio vamzdžiai dažnai žymimi PE80/PE100 žaliavų, o nuotekų vamzdžiai - PVC ar PP su atitinkamais standartais.
- Didelio skersmens vamzdžių paviršiaus apdorojimas ir išorinis apsaugos sluoksnis yra svarbūs norint užtikrinti ilgaamžiškumą ir atsparumą agresyvioms terpėms.
