Metalo valcavimas - tai plastinio metalo deformavimo procesas, kuriam ruošinys praleidžiamas tarp volų, siekiant pakeisti jo formą, storį ir struktūrą. Tai pagrindinis ir vienas iš svarbiausių procesų, skirtų suformuoti įvairius metalo gaminius: lakštus, vamzdžius, profilius, sijas. Metalo valcavimas gali būti atliekamas keliais būdais: karštasis valcavimas, šaltasis valcavimas bei lakštų formavimas, kuriuo siekiama specifinio kreivumo ir tikslių matmenų.
Metalo lakštų valcavimo pagrindų supratimas
Metalo lakštų valcavimas yra specializuotas gamybos metodas, kurio metu plokščiai metalo lakštai paverčiami išlenktomis formomis, perleidžiant juos per vieną ar daugiau porų volelių. Dėl šios technikos universalumo ji taikoma daugelyje pramonės šakų, kuriant produktus - nuo paprastų cilindrų iki sudėtingų architektūrinių elementų. Pagrindinis principas remiasi plastine deformacija - kai metalas juda tarp ritinių, jį veikia gniuždymo jėgos, viršijančios jo takumo ribą, todėl susidaro liekamoji deformacija be lūžių.
Lakštinis metalas valcavimo procese orientuojamas į lenktų formų kūrimą, o ne į storio mažinimą. Paprastai procese naudojami trys pagrindiniai voleliai: slydimo volelis, prispaudimo volelis ir galinis volelis. Tarpas tarp volelių turi būti mažesnis už metalo storį, todėl susidaro suspaudimas ir formuojama norima kreivė. Skirtingų tipų metalams taikomi skirtingi storių ir plastiškumo deriniai, todėl procesas gali būti pritaikomas įvairių rūšių lakštams ir plokštėms.
Metalo lakštų valcavimo procesų tipai
Karštasis valcavimas
Karštasis valcavimas vyksta, kai metalas kaitinamas virš rekristalizacijos temperatūros. Tai leidžia medžiagai tapti lengviau deformuojamai. Paprastai pradėta nuo liejinių pusgaminių ar luitų, kurie kaitinami mirkymo duobėse arba indukcinio šildymo būdu. Temperatūra dažnai viršija rekristalizacijos ribą, o apdailos temperatūra papildomai gali būti šiek tiek aukštesnė už šią ribą. Karštai valcuoti gaminiai pasižymi mažesniais kryptingumo kontrole ir paviršiaus oksidacijos apnašomis, kurias reikia pašalinti. Matmenų tolerancijos dažnai svyruoja 2-5 %.
Panaudojimas: lakštinis metalas, skerspjūviai, I formos sijos, kampiniai profiliai, vamzdžiai ir kt. Automobilių pramonėje karštai valcuotas plienas plačiai naudojamas transporto bei statybos konstrukcijoms.
Šaltasis valcavimas
Šaltasis valcavimas vyksta temperatūroje žemesnėje už rekristalizacijos tašką (dažnai kambario temperatūroje). Šaltuoju valcavimu galima pasiekti didesnį kietėjimą deformacijos būdu, mažesnes tolerancijas ir itin glotų paviršių. Pagrindiniai išskirtiniai produktai - lakštai, juostelės, strypai ir plokštės, kurių storis gali būti mažesnis už karštai valcavimo dalykų. Dėl didesnio standžumo šį procesą dažnai palaiko keturių aukštų arba klasterinės konfigūracijos staklės.
Šaltojo valcavimo produkcijoje naudojami paviršinio valcavimo metodai, vadinami paviršiniu valcavimu, siekiant sukurti lygų paviršių ir vienodą storį. Ši technologija plačiai taikoma elektronikos, automobilių ir prietaisų gamybose, kur svarbiausia matmenų tikslumas ir paviršiaus kokybė.
Lakštinio metalo valcavimas
Lakštinio metalo valcavimas konkrečiai reiškia plokščių metalų lakštų formavimą į išlenktas formas, išlaikant santykinai vienodą storį. Paprastai naudojami trys regliuojami volai, kurių padėtis gali būti keičiamas, siekiant įgyti reikiamo spindulio kreivės. Šiuolaikinėse linijose įranga turi skaitmeninius valdiklius, leidžiančius programuoti parametrus ir užtikrinti nuoseklius rezultatų kartojimus.

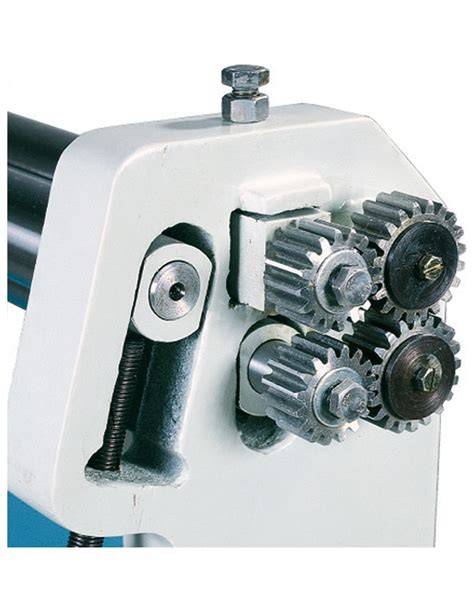

Metalo lakštų valcavimo įranga ir mašinos
Valcavimo staklės gali būti konfigūruotos pagal poreikius: dviejų aukštų, trijų aukštų, keturių aukštų, klasterinės konfigūracijos. Dviejų aukštų staklėse du volai sukasi vienoje kryptimi; tris aukštus turinčios leis valcuoti be pertraukų, o keturių aukštų staklės suteikia geresnę storio kontrolę ir gali apdoroti kietesnes medžiagas. Specializuotos staklės siūlo kūginio valcavimo arba lenkimo funkcijas. Centralizuotas valdymas ir automatinės funkcijos gali koreguoti volelių padėtį viso proceso metu, kompensuoti medžiagos atšokimą ir storio pokyčius.
Pagalbinė įranga apima medžiagų tvarkymo sistemas (kranai, konvejeriai), matavimo ir tikrinimo įrankius (lazerinės matavimo sistemos, šablonai), šildymo įrangą karštojo valcavimo atvejams, paviršiaus paruošimo įrangą bei šalinimo sistemas odos kokybės užtikrinimui. Taip pat svarbios yra elektrinės ir mechaninės dalys: guoliai, hidraulika ir varikliai, kurie nulemia spaudimo jėgą ir praėjimų greitį. Svarbu periodinė priežiūra ir dalys keitimas prieš gedimą, siekiant išvengti prastovų.
Metalo lakštų valcavimo proceso parametrai ir valdymas
Kritiniai proceso kintamieji: ritinio tarpo nustatymai, medžiagos storis, temperatūros dariniai ir deformacijos sąlygos. Pažangios sistemos suteikia matavimą realiu laiku ir automatinį reguliavimą, kad užtikrinti nuoseklią kokybę. Valcavimo greitis paveikia paviršiaus kokybę, energijos suvartojimą bei našumą. Medžiagos temperatūra - ypač karštojo valcavimo atvejais - turi būti vienoda, o temperatūros stebėjimo sistemas galima išnaudoti koreguojant procesą. Tepimo sąlygos svarbios dėl tarpinių trinties, įtakojančios spaudimo jėgą ir paviršiaus kokybę. Kruopštus matmenų ir kreivumo stebėjimas šiuolaikinėse linijose užtikrina kokybišką rezultatą.
Matematiniai ryšiai padeda inžinieriams prognozuoti rezultatus: storių sumažėjimą žymintis grimzlė d = t0 - t1; duomenų registravimas ir analizė palaiko tobulinimą. Priekinio slydimo ir proceso parametrų santykis suteikia įžvalgų apie deformacijos efektyvumą ir galimus defektus.
Valdymo sistemos ir automatizavimas
Modernios valcavimo operacijos naudoja pažangias valdymo sistemas: kompiuterizuotus valdiklius, realaus laiko jutiklius ir duomenų bazes. Adaptyvūs valdymo algoritmai koreguoja parametrus, kai matomi kintamieji, o duomenų analizė padeda nustatyti tendencijas ir optimizavimo galimybes. CNC valcavimo įranga leidžia automatizuoti procesą, sumažinant žmogiškųjų klaidų riziką ir pagerinant kartotinį tikslumą. Kai kuriose sistemose įdiegtos jutiklinės linijos, kurios matuoja deformaciją ir koreguoja procesą proceso metu. Tokios priemonės padeda pasiekti trumpesnį ciklo laiką ir didesnį efektyvumą.
Kokybės, tvarumo ir integracijos aspektai
Valcavimas - palyginti švari metalo formavimo technologija: atliekų mažėja, nes metalas deformuojamas, o ne šlifuojamas ar pjaustomas. Šaltasis valcavimas dažnai reikalauja mažiau energijos nei tradiciniai liejimo ar štampavimo procesai. Daug naujų galimybių - nestandartiniai profiliai, plieno-aliuminio kompozitai, 3D valcavimo technologijos, robotizuotos linijos, kurios leidžia automatizuoti pakrovimą, pozicionavimą ir iškrovimą. Tai didina saugumą ir darbo intensyvumą mažina.
Taikymo sritis ir praktiniai pavyzdžiai
Dažniausiai metalo valcavimas taikomas statybų sektoriuje stogo dangai, sienų apmušalams, langų rėmams bei konstrukciniams elementams. Automobiliių pramonėje formuojami sparnai, buferiai, durų staktos, išmetimo sistemos. Elektronikos įranga naudojama valcuotiems gaubtams, skirstymo įrenginiams ir elektrinėms spintoms. Baldų pramonėje profiliai naudojami lentynoms, stalčių slankikliams ir rėmams. Žemės ūkio įranga - grūdų dėžės, silosai, žemės ūkio technika - taip pat naudoja ritininius profilius dėl jų stiprumo ir ilgaamžiškumo.
Cinkuota skarda - plieno dangos sluoksniu padengtas produktas, galimas šaltam arba karštam valcavimui. Paviršius cinkuotose skardose kristalizuojamas, suteikiantis pilkai blizgantį paviršių bei tolimesnę eksploataciją. Naudojama statyboje, mašinų gamyboje, buitinių ir medicininių įrenginių gamyboje, o gofruotos plokštės - tvoroms, fasadoms ir stogams. Eksploatacinės cinkuotos skardos savybės priklauso nuo apsauginio sluoksnio storio, o plienas - atsparus korozijai, lankstus ir tinkamas įvairioms užduotims.
Kas užtikrina kokybę ir efektyvumą?
Kokybiškas metalo valcavimas priklauso nuo daugelio veiksnių: tinkamos įrangos, proceso valdymo, operatorių įgūdžių, automatizavimo lygio ir reguliaros techninės priežiūros. Ritinių paviršiai turi būti švarūs ir be įtrūkimų, o guoliai, hidraulika ir varikliai - tvarkingi. Reguliarūs patikrinimai ir dalys keitimas užtikrina nuoseklumą ir sumažina neatitikimų riziką. Tolesnis darbas dažnai susijęs su pjovimu lazeriu, gręžimu, virinimu ir kitais etapais, kurie gali būti atlikti centralizuotai vienoje gamybos grandinėje, taip užtikrinant spartų darbų eigą ir tikslų sujungimą tarp etapų.
Tinkamai apdorotos skardos pavyzdžiai
Cinkuota skarda plačiai naudojama - nuo stogo dangų iki buitinės technikos dalių gamybos. Plokštės ir profiliai naudojami namų įrangos gamyboje, šaldytuvų, skalbyklių, orkaitės ir talpyklų gamyboje, taip pat yra svarbios medicininėse ir laboratorinėse įmonėse. Cinkuotos skardos pasirinkimas ir klasifikacija priklauso nuo apdorojimo tipo, tikslumo reikalavimų, kristalizacijos ir kraštinių savybių.
| Valcavimo tipas | Dažniausias taikymas | Pastabos |
|---|---|---|
| Karštasis valcavimas | Lakštai, vamzdžiai, konstrukcijos dalys | Mažesnės tikslumo tolerancijos, oksidiniai apnašos |
| Šaltasis valcavimas | Lakštai, plokštės, juostos | Aukštesnės tikslumo tolerancijos, storesni paviršiai |
| Lakštų formavimas | Cilindriniai, kūginiai profiliai, architektūriniai elementai | Dirbi su skaitmeniniais įrankiais |
Durma - pasaulyje žinoma kaip pirmaujanti staklių gamintoja su plačiu rinkos prisitaikymu. Durma siūlo 3-4 ritinių valcavimo presus su galingomis rotulio sistemomis, kurios užtikrina didelį tikslumą, o įmonės gamyklos uždarytos iki 150 000 m² ir daugiau, su daugiau nei 1 000 darbuotojų. Pasirinkus mūsų paslaugas, gaunate integruotas galimybes: valcavimą, lazerinį pjovimą, gręžimą, virinimą ir tekinimą vienoje vietoje, laikantis aukščiausių kokybės ir terminų standartų.
Karštai valcuotas plienas ir šaltai valcuotas plienas
Metalo valcavimas - tai efektyvi ir universali technologija, leidžianti greitai ir tiksliai suformuoti sudėtingas metalines konstrukcijas be papildomų sujungimų. Moderni įranga užtikrina aukštą darbo kokybę ir spartą, todėl valcavimas plačiai naudojamas tiek pramoniniuose, tiek individualiuose projektuose.
