Pakabinamos gipso kartono lubos yra universali ir estetiška interjero apdailos detalė, leidžianti paslėpti komunikacijas, pagerinti patalpų akustiką ar net sukurti išskirtinį dizainą. Viena iš tokių dizaino galimybių yra šešėlinė siūlė, kuri suteikia luboms modernią ir švarią išvaizdą, tuo pačiu užtikrinant konstrukcijos ilgaamžiškumą.
Kas yra pakabinamos lubos ir kodėl jos populiarios?
Nors iš pirmo žvilgsnio atrodo, kad pakabinamų lubų montavimas labai sudėtingas, tačiau taip nėra. Tai darbas, reikalaujantis daugiau tikslumo ir kruopštumo. Svarbiausia yra sumontuoti stabilų ir lygų karkasą. Daugelis ne visai teisingai supranta, kas yra pakabinamos lubos. Tai yra prie perdangos pritvirtintas karkasas, prie kurio tvirtinama lubų plokštuma. Todėl, galima sakyti, kad lubų plokštuma kabo ant karkaso, iš čia ir kilo tokios konstrukcijos pavadinimas. Karkasui sumontuoti dažniausiai naudojami plieniniai profiliai, lubų plokštumai - gipskartonio plokštės. Daugelio metų patirtis rodo, kad tokios lubos pasižymi stabilumu, patvarumu, ilgaamžiškumu, galimas įvairus jų dizainas, ertmėje tarp perdangos ir sumontuotų lubų labai patogu slėpti komunikacijų vamzdžius, ortakius ir pan. Be to, kabamąsias lubas nesudėtinga išmontuoti, medžiagas galima vėl naudoti, tad toks sprendimas prisideda prie tvarumo, tai dažnai bene vienintelis variantas, padedantis pagerinti perdangos orinio garso izoliavimą arba padidinti atsparumą ugniai.
Pakabinamos gipskartonio lubos gali būti padidintos garso izoliacijos, o taip pat akustinės, priešgaisrinės, dekoratyvios, galimi įvairūs konstrukciniai sprendimai, pavyzdžiui, laiptuotos su skirtingu lubų aukščiu ir pan. „Knauf" kompanija tokiems sprendimams turi parengusi atskiras konstrukcijas su skirtingomis medžiagomis ir skirtingais sprendimais. Šį kartą kalbėsime apie paprastas dviejų lygių pakabinamas lubas.
Išskirtinis kabamųjų gipskartonio lubų privalumas - idealiai lygus paviršius, galimybė po jomis sumontuoti vamzdyną ir komunikacijų laidus.
Karkaso paruošimas ir montavimas
Lubų montavimui be profilių ir plokščių reikalingi šie įrankiai: lazerinis nivelyras arba 2-2,5 m gulsčiukas; elektrinis suktuvas; plaktukas; plokščių keltuvas; metalo žirklės profilių pjovimui; peilis gipskartonio plokščių pjovimui; oblius pjautinių siūlių formavimui; oblius pjautų siūlių šlifavimui. Medžiagos reikalingos gipso kartono lubų montavimui: metaliniai profiliai, profilių prailginimo-jungimo detalės, gipso kartono plokštės, laikančios pakabos, mūrvinės, skardvaržčiai, savisriegiai.
Pakabinamų lubų montavime naudojami perimetriniai UD profiliai ir laikantieji bei montavimo CD profiliai. Lubų montavimą sudaro šie etapai: parengiamasis etapas - montavimo plano paruošimas; profilių ir pakabų tvirtinimo taškų ant lubų sužymėjimas; profilių ir pakabų montavimas; gipso kartono montavimas; apdaila. Popieriuje pasidarius schemą pagal patalpos ir naudojamų plokščių matmenis, matysite, kiek reikia medžiagų - profilių, plokščių, pasižymėję tvirtinimo taškus žinosite, kiek reikia pakabų.

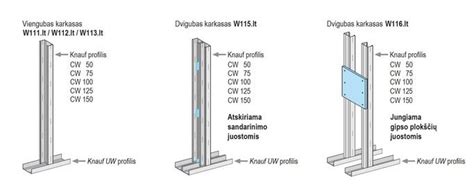

Pakabinamų lubų karkasui naudojami metaliniai UD profiliai, kurie tvirtinami perimetru ir nustatytais atstumais išdėstomi į juos įstumiami laikantieji CD profiliai. UD profiliams tvirtinti prie sienos geriausia naudoti įsukamą mūrvinę Drehstiftdübel K6/35 su plastikine įvore. Tvirtinimui prie betono pagrindo naudojamos betonvinės, prie medienos - savisriegiai.
Atsikerpami reikiamo ilgio UD profiliai, ant jų nugarėlės rekomenduojama klijuoti amortizacinę juostą, kuri padeda slopinti galimą smūginį garsą, keliaujantį per kietas konstrukcijas ir jų jungtis. Ant perimetrinių profilių nugarėlės rekomenduojama klijuoti Knauf Dichtungsband lipnią juostą besirobojančioms konstrukcijoms sandarinti. Perimetriniai profiliai kas 80-100 cm prisukami pasižymėtame aukštyje.
Pritvirtinus perimetrinius profilius į lubose pasižymėtas vietas sukamos pakabos. Kaip minėjome, atstumai tarp laikančiųjų profilių ir pakabų priklauso nuo apkrovos klasės. Naudojamos tiesioginio tvirtinimo pakabos arba inkarinės spyruoklinės arba, jei lubos sunkesnės ir nuleidžiamos daugiau kaip 18 cm - Nonius tipo pakabos.
Į pakabas tvirtinant laikančiuosius profilius reikia nuolat patikrinti aukštį, tik po to sujungti pakabą su profiliu. Sumontavus karkasą, tvirtinamos gipskartonio plokštės. Jų gali būti vienas arba du sluoksniai, tvirtinimas ant lubų nesiskiria nuo plokščių tvirtinimo ant sienų. Rekomenduojama plokštes montuoti skersai.
Kad kabančios lubos nepersikreiptų, pakabų tvirtinimo taškus montavimo plane pažymėkite tiksliai ir jų turi būti tiek, kiek reikia. Taip pat lubų montavimo schemoje verta pasižymėti šviestuvų vietas. Plokščių montavimo schema, atstumai tarp profilių ašių priklauso nuo lubų apkrovos klasės - t.y., nuo plokščių svorio. Pirmas ir antras plokščių sluoksnis montuojami taip, kad nesutaptų jų siūlės, geriau plokštes montuoti skersai.
Didesniuose kaip 20 kv. m kambariuose rekomenduojama montuoti dviejų lygių kabamąsias gipskartonio lubas. Tiek dviejų lygių dvigubas karkasas, tiek vieno lygio dvigubas karkasas yra stabilūs, jei juos įrengiant žiūrima į reikalaujamus atstumus tarp profilių ir pakabų. Pagrindinis skirtumas tarp jų - vieno lygio karkasas leidžia sutaupyti patalpos aukštį per vieną profilį, t.y. 27 mm. Jei tai yra labai svarbu ir dviejų lygių karkasas “niekaip netelpa”, tai tada ir yra pasirenkama vieno lygio sistema. Bet ji turi ir nemažų trūkumų. Visų pirma ji yra brangesnė, nes reikalauja brangesnių detalių ir daugiau profilių. Be to, ji yra sudėtingiau įrengiama, daugiau profilių pjaustymų, daugiau likučių, bei sudėtingiau išniveliuoti tokias lubas, ypač jei patalpa didesnė. Taigi, jei įmanoma geriau montuoti dvigubą karkasą dviejuose lygmenyse, jei trūksta tų kelių cm aukščio, tai tada pasirenkamas antras variantas.
Šešėlinės siūlės įrengimas
Kadangi lubų ir sienų sandūra dažniausiai yra skirtingai judančių medžiagų sandūra, tam, kad neatsirastų įtrūkimų, „Knauf" specialistai rekomenduoja formuoti šešėlines siūles ir slydimo deformacinę jungtį. Tai kokybei labai svarbi detalė, kad vėliau lubose neatsirastų įtrūkimų. Tam tikslui perimetrinių profilių apačioje klijuojama slydimo arba skiriamoji Knauf Trenn-Fix juosta. Kai lubų gipskartonis jungiasi su sienų gipskartoniu mažose patalpose, galima ir kieta jungtis be juostos, tačiau dėl galimų deformacijų visgi patariama naudoti Trenn-Fix popierinę juostą. Juostą galima užklijuoti ir vėliau, sumontavus visą karkasą. Galima klijuoti vėliau, bet būtinai prieš gipso plokščių montavimą. Dažna klaida, kai plokštės jau susuktos ir tik tada kyla klausimas „o kaip dabar suformuoti slydimo jungtį, kaip įkišti slydimo juostą?“

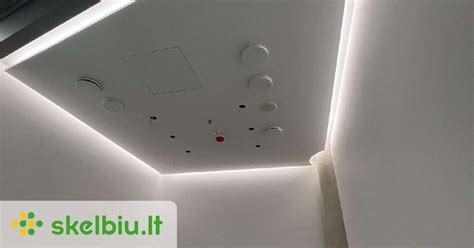

Šešėlinės 5-10 mm siūlės formavimas. Slydimo juostelė neleidžia sandūroje glaistui prilipti prie sienos, lubų plokštės laisvai juda ir neatsiranda įtrūkimų.
Taip vadinamos šešėlinės siūlės įrengimas atliekamas pusinio aliumininio apdailinio kampuko pagalba. Gipso kartono plokštė montuojama su 1,5-0,5 cm atitraukimu nuo sienos nesukant savisriegių į perimetrinį ud profilį (nes tai tampa neįmanoma). Prisukus plokštę ant jos krašto lygiu atstumu nuo sienos tvirtinamas pusinis kampas, kuris vėliau užglaistomas sulig plokštuma.
Šešėlinė siūlė padaroma paliekant 5-10 mm tarpą tarp lubų apdailos ir sienos. Tai labai aktualus sprendimas, jei yra didelio ploto patalpos ar numatoma stipri konstrukcijos deformacija, pvz., medinės konstrukcijos. Šešėlinė siūlė leidžia laisvai „vaikščioti“ luboms ir apsaugo nuo trūkio (skilimo) atsiradimo neprognozuojamose vietose.
Kokybišką šešėlinę siūlę gali išmokyti sumontuoti Knauf mokymo meistrai, jei naudosite visas Knauf medžiagas. Tik jei sugalvosit daryti "butaforinę" siūlę, tai ji neatitiks jokių garso izoliacinių ar priešgaisrinių savybių. Butaforinė - kai sukami ant karkaso du sluoksniai gipso: pirmas jų prisukamas iki sienos krašto ir užglaistomas tarpas tarp lubų ir sienos Knauf Uniflot, o apatinis GKP sluoksnis atitraukiamas nuo sienos per 1,5-2 ar 3 cm, vėliau dažytojai sumontuoja aliuminį kampelį ir vadina tai šešėline siūle, tai tik butaforija, ir skilimų jinai neeliminuoja. Tikra šešėlinė siūlė neskyla, nes GKP sluoksniai tarpusavyje juda dviejų lygiagrečių plokštumų atžvilgiu. Šešėlinė siūlė yra, trūkių prasme, pati saugiausia siūlė. Suprantama, kad jos specifinė išvaizda ne visada būna priimtina, tuo labiau, kad jos iki šiol nebuvo labai populiarios. Tačiau vis dažniau jos yra naudojamos, o tam tikrais atvejais, pvz. įrengiant medinių namų apdailą ar mansardas, jos - praktiškai nepakeičiamos. Pagrinde daroma ant lubų aplink perimetrą. Paliekamas tarpas tarp lubų gipskartonio ir sienos ir į tarpą montuojamas puskampis,vidutiniškai 3mm nuo sienos, paliekamas tarpelis. Po to puskampis užglaistomas ir uždažomas. Šešėlinė siūlė padaroma su metaliniu pusiniu kampuku arba specialiu plastikiniu profiliu.
Gipskartonio plokščių pasirinkimas ir montavimas
Standartinėms luboms, kurioms nėra keliami gaisrinės saugos ar didesnių apkrovų reikalavimai, naudojamas universalios Knauf White arba Knauf Blue 12,5 mm storio gipskartonio plokštės. Knauf White plokštės montuojamos tais atvejais, kai konstrukcijai nėra keliami jokie papildomi reikalavimai, t.y. svarbu tik apdaila, o ne papildomos funkcijos. Universalios Knauf Blue plokštės montuojamos tais atvejais, kai reikia garso izoliacijos, ugniaatsparumo, stiprumo (pvz. kamuolio smūgio laikymas), be to, jos yra impregnuotos, tad tinka ir padidintos drėgmės patalpose. Jei numatomos didesnės apkrovos ar naudojamos storesnės ir sunkesnės plokštės, būtina apskaičiuoti apkrovos klasę ir pagal tai nustatyti atstumus tarp profilių ašių ir tvirtinimo taškų. Pagal naudojamų plokščių storį ir apkrovas parenkamos pakabos. Nuo apkrovos klasės priklauso, kokiais atstumais reikia išdėstyti laikančiuosius profilius ir pakabas.
Padidinto drėgmės lygio patalpose naudojamas žalias (Knauf Green) arba mėlynas gipskartonis (Knauf Blue). Mėlynas gipskartonis yra pranašesnis, nes užtikrina geresnę garso izoliaciją (bet tada reikia 2 sluoksnių).
Gipskartonio lubos yra save laikanti konstrukcija, bet yra paskaičiuota papildoma apkrova iki 3 kg/kv.m. Jos reikia, pvz. mineralinės vatos sluoksniui (šilumos arba/ir garso izoliacijos poreikiams).
Tvirtinant 1-ąjį plokščių sluoksnį atstumus tarp savisriegių galima padidinti daugiausia iki 500 mm (jei apkala su 25+18 mm / 2x20 mm, maks. 300 mm), jei 2-asis plokščių sluoksnis bus pritvirtintas nedelsiant (tą pačią darbo dieną). Jei apkala daugiasluoksnė, būtina siūlių glaistu (Knauf Uniflott), nenaudojant armavimo juostos, užglaistyti 1-ojo plokščių sluoksnio išilgines ir skersines siūles. Būtina glaistyti ir jungimo siūles su kitomis konmstrukcijomis, t.y. sienomis ar kolonomis. Tai reikia daryti, kai luboms keliami garso izoliacijos arba ugniai atsparumo reikalavimai.
Kiaurymės šviestuvams frezuojamos grąžtu, naudojant reikiamo skersmens antgalį. Papildomą apkrovą ant lubų, kai ji mažesnė nei 3 kg, galima tvirtinti tiesiogiai prie gipskartonio plokštės, jei plokštės storis ne mažesnis nei 12,5 mm, o atstumas tarp apkrovos taškų ne mažesnis nei 50 cm. Jei papildoma apkrova yra 3 -20 kg/kv.m, ją reikia tvirtinti prie karkaso, atsižvelgiant į tai, kad apkrova atskiruose tvirtinimo taškuose negali viršyti 10 kg. Jei papildoma apkrova viršija 20 kg/kv.m, skaičiuojant lubų apkrovą ją būtina pridėti prie lubų karkaso.
Tarpai tarp plokščių nusklembiami 2/3 gylio, 22,5 laipsnių kampu. 12,5 mm plokštei atstumas nuo krašto tokiu atveju turėtų būti apie 4 mm. Griovelis būtinai gruntuojamas, užpildomas glaistu, luboms rekomenduojamas Knauf Uniflott glaistas. Į glaisto sluoksnį įplukdoma popierinė siūlių armavimo juosta. Glaistas išlyginamas, jam išdžiūvus gruntuojama ir dažoma.
GIPSO KARTONO MONTAVIMAS LUBOMS! KAIP TEISINGAI MONTUOTI GIPSO KARTONĄ!
Gipso kartonas yra į aplinką reaguojanti medžiaga, todėl svarbu įrengti deformacines siūles. Deformacines siūles būtina įrengti kas 10 m lubų kraštinės ilgio. Nuolaidžiose lubose atstumas tarp deformacinių siūlių gali būti ir mažesnis nei 10 metrų. Deformacines siūles gali tekti įrengti ir tais atvejais, kai lubų geometrija yra sudėtinga, pvz., įrengiamos lubos, kurių forma panaši į L, U raides. Vienas iš dažniausių tokių pavyzdžių, kai iš kambario lubos pereina į koridorių ar kitą siaurą patalpą. Tokiais atvejais tokį perėjimą geriau atskirti deformacine siūle.
Plokščių siūlės užtaisomas Knauf Uniflott glaistu, galutiniuose sluoksniuose siūlės papildomai armuojamos popierinė Kurt siūlių armavimo juosta.
Prieš glaistant ir dažant visos nuopjovos, atviras gipsas, dulkėtas paviršius turėtų būti gruntuojami.
Dažniausiai pasitaikančios klaidos
Kiekvieną profilių jungimą tikrinkite gulsčiuku ar lazeriu. Nepasirūpinus papildomais tvirtinimais šviestuvams, vėliau jų montuoti nebus kur. Nepalikus vietos laidams ar ortakių angoms, reikės ardyti konstrukciją. Varžtai sriegiami per giliai. Per giliai įsukti varžtai pažeidžia gipso paviršių. Dėl to ilgainiui atsiranda įtrūkimai ar skilimai.
Per dideli atstumai tarp CD profilių. Tai viena dažniausių problemų. Jei profiliai išdėstyti rečiau nei reikia, plokštės ima linkti, o ant glaisto siūlių atsiranda įtrūkimų. Nelygus karkasas. Tai lemia nelygumus lubose ir plyšius sandūrose.
