Pakabinamų lubų montavimas, nors iš pirmo žvilgsnio gali atrodyti sudėtingas, iš tiesų yra darbas, reikalaujantis daugiau tikslumo ir kruopštumo. Svarbiausia yra sumontuoti stabilų ir lygų karkasą, prie kurio vėliau tvirtinama lubų plokštuma. Tai ir yra esminis pakabinamų lubų principas: prie perdangos pritvirtintas karkasas, prie kurio „kabanti“ lubų plokštuma, dažniausiai gipskartonio plokštės. Šios konstrukcijos pasižymi stabilumu, patvarumu, ilgaamžiškumu, leidžia įgyvendinti įvairius dizaino sprendimus ir suteikia galimybę paslėpti komunikacijų vamzdžius ar ortakius tarp perdangos ir sumontuotų lubų. Be to, kabamąsias lubas nesudėtinga išmontuoti, o medžiagas galima vėl naudoti, todėl toks sprendimas prisideda prie tvarumo. Dažnai tai yra bene vienintelis variantas, padedantis pagerinti perdangos orinio garso izoliavimą arba padidinti atsparumą ugniai.
Karkaso pasirinkimas: vieno ar dviejų lygių sistema
Didesniuose kaip 20 kv. m kambariuose rekomenduojama montuoti dviejų lygių kabamąsias gipso kartono lubas. Tiek dviejų lygių, tiek vieno lygio dvigubas karkasas yra stabilūs, jei juos įrengiant atsižvelgiama į reikalaujamus atstumus tarp profilių ir pakabų. Pagrindinis skirtumas tarp jų - vieno lygio karkasas leidžia sutaupyti patalpos aukštį per vieną profilį, t. y. 27 mm. Jei tai yra labai svarbu ir dviejų lygių karkasas „niekaip netelpa“, tuomet pasirenkama vieno lygio sistema. Tačiau ji turi ir nemažų trūkumų: ji yra brangesnė, nes reikalauja brangesnių detalių ir daugiau profilių, taip pat sudėtingiau įrengiama, reikalauja daugiau profilių pjaustymų, daugiau likučių ir yra sudėtingiau išniveliuoti, ypač didesnėse patalpose. Taigi, jei įmanoma, geriau montuoti dvigubą karkasą dviejuose lygmenyse. Jei trūksta tų kelių centimetrų aukščio, tuomet pasirenkamas vieno lygio variantas.
Gipso kartonio plokščių pasirinkimas
Standartinėms luboms, kurioms nėra keliami gaisrinės saugos ar didesnių apkrovų reikalavimai, naudojamos universalios Knauf White arba Knauf Blue 12,5 mm storio gipskartonio plokštės. Knauf White plokštės montuojamos tais atvejais, kai konstrukcijai nėra keliami jokie papildomi reikalavimai, t. y. svarbu tik apdaila, o ne papildomos funkcijos. Universalios Knauf Blue plokštės montuojamos tais atvejais, kai reikia garso izoliacijos, ugniaatsparumo, stiprumo (pvz., kamuolio smūgio atlaikymo), be to, jos yra impregnuotos, tad tinka ir padidintos drėgmės patalpose. Padidinto drėgmės lygio patalpose naudojamas žalias (Knauf Green) arba mėlynas gipskartonas (Knauf Blue). Mėlynas gipskartonis yra pranašesnis, nes užtikrina geresnę garso izoliaciją (bet tada reikia 2 sluoksnių).
Jei numatomos didesnės apkrovos ar naudojamos storesnės ir sunkesnės plokštės, būtina apskaičiuoti apkrovos klasę ir pagal tai nustatyti atstumus tarp profilių ašių ir tvirtinimo taškų. Pagal naudojamų plokščių storį ir apkrovas parenkamos pakabos. Nuo apkrovos klasės priklauso, kokiais atstumais reikia išdėstyti laikančiuosius profilius ir pakabas. Lubų konstrukcijos apkrovos ir pakabos gali būti 0,25 kN arba 0,40 kN priklausomai nuo svorio.
Lubų apkrovos ir pakabos
Gipskartonio lubos yra savarankiška konstrukcija, bet yra paskaičiuota papildoma apkrova iki 3 kg/kv.m. Jos reikalingos, pavyzdžiui, mineralinės vatos sluoksniui ar akustininei bei šilumos izoliacijai. Dažniausiai luboms tinka 0,25 kN pakabos, bet, jei apkrova didesnė nei 0,30 kN/kv.m, reikia naudoti 0,40 kN pakabas. Kad kabančios lubos nepersikreiptų, pakabų tvirtinimo taškus montavimo plane pažymėkite tiksliai ir jų turi būti tiek, kiek reikia. Taip pat lubų montavimo schemoje verta pasižymėti šviestuvų vietas.
Lubų montavimo etapai
Lubų montavimą sudaro šie etapai: parengiamasis etapas - montavimo plano paruošimas, profilių ir pakabų tvirtinimo taškų ant lubų sužymėjimas, profilių ir pakabų montavimas, gipso kartono montavimas, apdaila. Prieš pradedant lubų „apsiuvimą“ gipskartonio plokštėmis, reikia paruošti sienas: jos turi būti lygios, paruoštos galutinei apdailai (gipskartonis nuglaistytas, gelžbetonio plokštės ar blokeliai - nutinkuoti). Reikia turėti omenyje, kad montuojant gipskartonio lubas, patalpoje bus dulkių.
1. Parengiamasis etapas ir žymėjimas
Popieriuje pasidarius schemą pagal patalpos ir naudojamų plokščių matmenis, matysite, kiek reikia medžiagų - profilių, plokščių. Pasižymėję tvirtinimo taškus, žinosite, kiek reikia pakabų. Norint įsirengti pakabinamas lubas, pirmiausia reikia nuspręsti, kokiu atstumu jos bus žemiau perdangos - šviestuvams sumontuoti pakanka 7 cm tuštumos, jei planuojate po lubomis slėpti komunikacijų vamzdžius, nuleidimas gali būti 18 cm ar didesnis, tokiu atveju tvirtinimui bus reikalingos ilgesnės inkarinės spyruoklės arba Nonius tipo pakabos.
2. Profilių ir pakabų montavimas

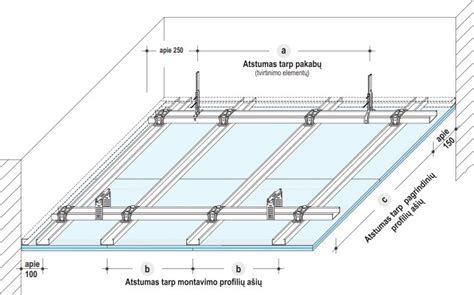

Pakabinamų lubų karkasui naudojami metaliniai UD profiliai, kurie tvirtinami perimetru ir nustatytais atstumais išdėstomi į juos įstumiami laikantieji CD profiliai. UD profiliams tvirtinti prie sienos geriausia naudoti įsukamą mūrvinę Drehstiftdübel K6/35 su plastikine įvore. Tvirtinimui prie betono pagrindo naudojamos betonvinės, prie medienos - savisriegiai. Perimetriniai profiliai su klijuojama sandarinimo juosta užtikrina garso izoliaciją ir sandarumą. Staigiai įvertinant horizontaliuosius ir vertikaliuosius profilius, laikikliai turi būti įstatomi taip, kad jų aukštis atitiktų užduotą planą. Prireikus statramsčiai gali būti ilginami. If ilginami gretimi profiliai, ilginimo sandūros turi būti perslinktos viena kitos atžvilgiu.
3. Gipskartonio plokščių montavimas
Sumontavus karkasą, tvirtinamos gipskartonio plokštės. Jų gali būti vienas arba du sluoksniai, tvirtinimas ant lubų nesiskiria nuo plokščių tvirtinimo ant sienų. Rekomenduojama plokštes montuoti skersai. Tvirtinant pirmąjį sluoksnį, atstumai tarp savisriegių gali būti iki 500 mm (kai storis 25+18 mm / 2x20 mm), antras sluoksnis pritvirtinamas tą pačią darbo dieną. Jei apkrova didesnė, būtina siūlių glaistyti stiklais Uniflott ir naudoti tinkamas armavimo juostas. Kiaurymės šviestuvams frezuojamos grąžtu. Papildomą apkrovą galima tvirtinti prie plokštės, jei plokštės storis ne mažesnis nei 12,5 mm ir atstumas tarp taškų ne mažesnis nei 50 cm. Didesnė apkrova (iki 20 kg/kv.m) turi būti pritvirtinta prie karkaso, o viršijus 20 kg/kv.m - įtraukti į lubų karkaso skaičiavimą.
4. Siūlių glaistymas ir galutinė apdaila
Sumontavus plokštes, būtina užglaistyti plokščių siūles gipso siūlių glaistu Uniflott bei armuoti popierine siūlių armavimo juosta Kurt. Prieš glaistymą pjautines siūles būtina gruntuoti Tiefengrund. Siūlių gruntavimui vandens naudoti negalima. Kai plokštės sujungtos su sienomis, jungtys turi būti užglaistos. Po glaistymo reikalingos deformacinės siūlės, kad išvengti įtrūkimų. Apie laidus, šviestuvus ir kitus prikabinamų konstrukcijų taškus reikia pagalvoti iš anksto.
Papildomos galimybės ir priežiūra
Pakabinamos gipso kartono lubos gali būti padidintos garso izoliacijos, taip pat akustinės, priešgaisrinės, dekoratyvios, galimi įvairūs konstrukciniai sprendimai. „Knauf" siūlo konstrukcijas su skirtingomis medžiagomis ir sprendimais. Jei norite pagerinti patalpos garso izoliaciją, lubų karkasui reikia pasirinkti pakabas su guminėmis tarpinėmis. Sumontuotas karkasas užpildomas mineralinės vatos sluoksniu. Taip pat svarbu tinkamai pasirinkti gipso kartono plokščių rūšį ir siūlių glaistymo procesą, kad gautume aukštą garso izoliaciją ir kokybę. Dažnai svarbus yra ir revizinių liukų įrengimas prietaisų ar išvedžiotų tinklų laidams bei vamzdžiams pasiekti, todėl rekomenduojama naudoti kokybiškus Revo revizinius liukus su aliuminio rėmeliu ir iš Blue plokštės pagaminta varčia.
PerMEDŽIAI: viršūnės klausimai ir praktiniai patarimai
- Gipso kartono plokščių montavimas ant OSB ar kitų pagrindų turi būti atliktas laikantis laikotarpių ir izolacijos principų, kad būtų išvengta įtrūkimų ir deformacijų.
- Jei kartais planuojate dideles apkrovas arba į montavimą įtraukiate duris, būtina iš anksto suplanuoti perimetrinius profilius ir širstį išdėstymą, kad atitiktų konstrukcijos atsparumą.
- Kai vonioje ar drėgmės veikiamose patalpose naudojamos plokštės, reikalinga žalios arba mėlynos spalvos plokštės su impregnavimu, o tam reikia suderinti su užduotomis atsparumo klasinėmis charakteristikomis.
Orientavimosi įrankiai ir jų naudojimas
Gipso kartono luboms tvirtinti rekomenduojama naudoti lanksčius matavimo įrankius, lazerinį nivelyrą ar gulsčiuką, elektrinį suktuvą, plaktuką, plokščių keltuvą, žirkles profilių pjovimui, peilį gipso kartonui pjauti, oblius pjautinių siūlių formavimui ir šlifavimą. Taip pat naudinga turėti oblius pjautų siūlių šlifavimui ir kitus įrankius, kurie padeda pasiekti tikslų kampų formavimą.
Papildomi patarimai sprendžiant praktinius klausimus
Gipso kartonas dažnai laikomas puikia medžiaga vidaus erdvių atskyrimui, jo plokštės lengvai pjaustomos ir montuojamos. Tačiau svarbu užtikrinti, kad perimetro ir vidinių karkaso dalių jungtys būtų tinkamai užtaisyti ir apdailinamos, kad neatsirastų siūlių įtrūkimų. Taip pat būtina įvertinti, ar reiktų dviejų sluoksnių arba vieno sluoksnio gyto gipso plokščių, priklausomai nuo garso izoliacijos, ugniai atsparumo, drėgmės ir apkrovų reikalavimų. Ant sienų gali būti sumontuotos durys be papildomų problemų, jeigu laikomasi teisingo atstumo ir tvirtinimo tvarkos, o esant didesniems svoriams gali būti reikalingi mediniai tašai arba papildomi profiliai.
#15 LUBŲ GIPSO KARKASO MONTAVIMAS
Gipso kartono luboms reikalingas kruopštus planavimas, tikslus žymėjimas, teisingas profilių pasirinkimas (UD, UW, CW, CD) ir laikymasis ėminių atstumų. Jei kyla klausimų dėl specifinių sprendimų (pvz., dviejų lygių vs vieno lygio karkaso), svarbu įvertinti patalpos aukštį, apkrovas ir galimą ateities interjerą.
