Kanalizacijos vamzdynų veikimą įtakoja daugybė veiksnių, įskaitant šaltį. Norint, kad sistema normaliai veiktų net esant labai žemai temperatūrai, būtina pasirinkti tinkamą kanalizacijos vamzdžių izoliaciją ir ją sumontuoti. Šilumos izoliacinės medžiagos rinkoje pateikiamos plačiu asortimentu, ir kartais sunku apsispręsti dėl pirkimo, sutinkate? Mes padėsime jums išspręsti šią problemą. Straipsnyje apžvelgiami įvairūs izoliacijos tipai, aprašomos jų charakteristikos, montavimo ir taikymo ypatybės.
Pagrindiniai izoliacijos uždaviniai ir 7 esminiai reikalavimai
Pagrindinis izoliacijos uždavinys nėra išleidimo angos šildymas, bet šilumos perdavimo tarp išorinės aplinkos ir skysčio, cirkuliuojančio per vamzdžius, sumažinimas. Kad vamzdžių izoliacija galėtų efektyviai atlikti savo pagrindinę funkciją - šilumos išsaugojimą, ji turi atitikti 7 pagrindinius reikalavimus: turėti kuo mažesnį šilumos laidumo koeficientą; ilgą laiką išlaikyti savo savybes; atlaiko didelius temperatūrų skirtumus; turi geras hidroizoliacines savybes; turi atsparumą agresyviam aplinkos poveikiui; nepalaiko degimo ir neišskiria toksiškų dūmų; lengvai montuojamas.
Išimtis regionams, kuriuose net žiemą vamzdžiai gali būti šildomi -0 °C ar žemiau, nekeičia pagrindinio srauto. Likusios dalys dėliojasi į tris pagrindinius klausimus: metodo ir medžiagos pasirinkimą, gamintojo ar prekės ženklo reputaciją bei patikimumą ir laidų bei šilumos izoliacijos suderinamumą su kitomis konstrukcijomis. Dažniausiai kanalizacijos vamzdžiai izoliuojami mineraline vata, keramzitu, polistirenu ir poliuretano putplasčiu izoliacija. Skystieji šildytuvai randa savo pritaikymą, ir visi jie naudojami pasyviajai izoliacijai.
Mineralinė vata arba jos variantai
Mineralinės vatos izoliacija iš apibrėžimo gali būti priskiriama pluoštinių medžiagų klasei, kurios gamybai naudojami uolienų lydymosi ir metalo šlakai. Pagrindiniai jos variantai - stiklo pluoštas, šlakelis ir akmens vata. Kompozicija visais atvejais yra panaši, tačiau gamintojų charakteristikos skiriasi. Mineralinės vatos pagrindas yra uolienos, jose yra apie 90%, o likusi dalis - priedai.
Privalumai: mažas šilumos laidumo koeficientas, atsparumas pelėsiams ir grybeliams, ugniai atsparumas. Trūkumai: drėgnoje būsenoje šios izoliacijos savybės gerokai sumažėja, o tai gali lemti rūdžių riziką požeminiuose vamzdynuose. Mineralinė vata montuojama trimis etapais: folijos juosta klijuojama ant vamzdžio spirale, vamzdis apvyniojamas izoliacija ir sandarinamas santechnikos juosta; galai turi būti hidroizoliuoti folijos sluoksniu.
Stiklo vata pasižymi šilumos laidumo koeficientu apie 0,028-0,034 W/(m·K) ir vidutiniu tankiu 150-200 kg/m³. Džiūstant drėgmei, savo savybių praranda, todėl dažnai naudojama viršutinių vamzdynų dalių izoliacijai. Bazalto vata turi itin aukštą atsparumą temperatūroms (-60…+200 °C) ir dėmesio vertą atsparumą mechaniniams poveikiams. Ji naudojama ritinėliais, kilimėliais ar cilindrais, tačiau kainos ir specifikos atžvilgiu dažnai pasirenkama pagal projektą. Akmens wata yra panaši į šlakų pluoštus, bet daug lankstesnė ir neturi didelių kvėpavimo takų dirginimų.
Putplasčio ir poliuretano sprendimai
Putų polistirenas yra populiarus dėl savo plonų sienelių ir gerų šilumos izoliacinių savybių. Yra įprasto putplasčio apvalkalai ir ekstruzinio polistireno (XPS). Ekstrudinis variantas pasižymi didesnėmis mechaninėmis savybėmis ir atsparumu UV spinduliams. Putplasčio apvalkalų tarnavimo laikas apie 50 metų. Trūkumai - atsparumas UV, todėl išoriškai turi būti apsaugotas nuo saulės spindulių. Montavimas lengvas: elementai sujungiam ir sutapsta 200-300 mm atkarpomis, užpildoma jungtis klijais arba juostele, o uždėjus papildomą apsauginę dangą ar plėvelę.
Poliuretano putos turi didesnį tankį ir platesnį temperatūros diapazoną nei putplasčio, todėl atsparumas mechaniniam poveikiui bei priešgaisrinė sauga yra geresni. Normalus darbinis diapazonas -60 °C iki +130 °C; degimui atsparumas iki apie 415 °C. Poliuretano apvalkalai gali būti cilindrinėmis arba pusiau cilindrine forma ir dažnai naudojami šaldymo ir skirstymo sistemose dėl gerų šilumos izoliacijos charakteristikų.
Putplasčio kaučiukas - tai izoliacija iš kaučiuko pagrindo, turinti didelę priešgaisrinę saugą ir puikų elastingumą. Dar daugiau, putų kaučiuko vamzdžių izoliacija pasižymi uždarų porų struktūra, todėl yra atspari mechaniniam poveikiui ir laikui bėgant išlieka elastinga. Lietuvoje šias medžiagas siūlo tarptautiniai gamintojai kaip K-FLEX, ARMAFLEX, KAIFLEX, tačiau didelės kainos dažnai lemia jų naudojimo apribojimą.
Išsiplėtęs keramzitas ir šilumos dažai
Išsiplėtęs keramzitas naudojamas po žemės nutiestų vamzdžių šilumos izoliacijai. Santechnikos darbus atliekant, keramzitas turi būti sausoje aplinkoje, o drėgmė jį smukdo. Apvynioti tranšėjos sienas dvejais membraniniais sluoksniais ir lėkščių kraštus užklijuojant keramžitu. Tuo pačiu keramzitbetonis turi skirtingą tankį ir granulių dydį; aukštos kokybės keramzitas turi vienodą vidinę struktūrą. Tačiau ši izoliacija turi ribotą efektyvumą drėgname klimato regione.
Dažai, turintys šilumos izoliacinių savybių, gali būti naudojami kaip papildomas apsaugos sluoksnis. Dažai sudaro elastingą dangą, kuri veikia termoso principu. Jie gali būti dengti rankomis voleliu, šepečiu ar purkštuvu. Dažai uždaro šilumos perdavimo kanalą ir suteikia papildomą apsaugą metaliniams vamzdžiams bei pelėsių paviršiams.
Kokie variniai vamzdžiai ir jų sąsajos
Variniai vamzdžiai dažnai naudojami šaldymo įrenginiuose, vandens tiekime, šildymo, vėsinimo ir oro kondicionavimo sistemose. Pagrindiniai tipai - K, L ir M, kurių išorinis skersmuo (OD) visada yra 1/8 colio didesnis už vardinį dydį. Variniai vamzdžiai yra tiek kietos, tiek minkštos nuotaikos, jungiasi kapiliarinėmis arba litėjimo detalėmis. Lentelėje pateikiami pagrindiniai tipai ir jų taikymas:
- K tipas - store savo sienelė, didžiausias slėgis, naudojamas pagrindinėms vandens linijoms, požeminiams įrenginiams; standūs arba lankstūs variantai.
- L tipas - vidutinis storis sienelės, dažnai naudojamas vidaus ir ŠVOK reikmėms; standūs ir lanksčios formos.
- M tipas - plonesnė sienelė, dažnai naudojamas buitinėms reikmėms, pigiausias variantas; tam tikrose srityse santechnikos kodai gali riboti naudojimą.
DWV vamzdynas (drainage, waste and vent) yra plonasienis, su žemesniais slėgio reitingais ir dažnai dažomas geltona spalva. Medicininiai dujų vamzdžiai turi griežtas švaros reikalavimus, o ACR vamzdžiai - didesnius slėgio reitingus. Kiti specialūs lydiniai apima berilį, vario-nikelį lydinius, OFHC (be deguonies didelio laidumo varį) ir titano plėrimą.
Montavimo ypatybės ir praktiniai patarimai

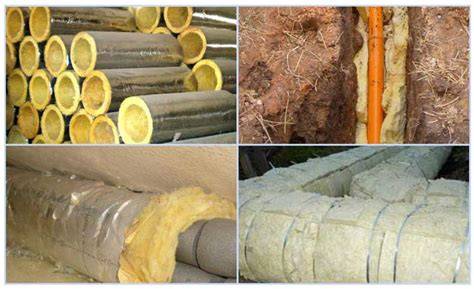

Montavimo darbai su mineralinės vatos, stiklo vatos ar putplasčio apvalkalais paprastai atliekami vienu ar keliais etapais: surišama folijos juosta, uždedama izoliacija, sujungiama tarpusavyje, o jungtys užklijuojamos juostele. Pritaikant polistireno putplasčio apvalkalus, svarbu užtikrinti, kad jungtys kuo labiau užsidarytų ir būtų įrengta papildoma apsauga nuo UV spindulių. Jei įmanoma, naudokite apvalkalus su hidroizoliacija arba aplink juos įrėžkite papildomą hidroizoliacinį sluoksnį.
Klojant tranšėjas, vamzdžiai prisitaiko prie žemėms - brukant smėliu iki ~0,2 m aukščio, po to žeme. Regionuose su sunkiomis šaltomis žiemomis papildomi izoliacijos sluoksniai gali būti derinami su izoliaciniu kabeliu. Guminiai plastikiniai izoliuoti variniai vamzdžiai - dar vienas praktiškas sprendimas, kuris suteikia papildomą šilumos išsaugojimą, ilgaamžiškumą ir sumažina priežiūros išlaidas.
Infografikos ir vizualizacijos
Trumpa santrauka ir praktiniai pasirinkimo patarimai
Izoliacijos pasirinkimas priklauso nuo vamzdžio tipo, išorinio aplinkos pobūdžio ir klimato sąlygų regiono. Mineralinė vata ir stiklo vata pasižymi puikiomis priešgaisrinėmis savybėmis ir mažo šilumos laidumo koeficientais, tačiau drėgmė gali žymiai sumažinti jų efektyvumą. Putplasčio ir poliuretano sprendimai užtikrina lengvą montavimą, atsparumą drėgmei ir ilgaamžiškumą, tačiau putplastis reikalauja apsaugos nuo UV spindulių. Keramzitas ir keramzito šlifavimo sprendimai yra ekonomiški sprendimai, tačiau drėgnoje aplinkoje jų efektyvumas mažėja. Pasirinkimą lemia regiono klimatas, vamzdžio skersmuo, prisitaikymo prie tranšėjos sąlygos ir biudžetas. Be to, visada verta atsižvelgti į gamintojo pažymėtą medžiagos sudėtį ir technines charakteristikas bei teisinius standartus (pvz., ASTM B 88, B 306, B 819).
Duomenų rinkinio įtrauktis ir galimos formos
Gali būti naudinga įtraukti lentelę su medžiagų tipais, jų šilumos laidumo koeficientais (λ), tankiu, atsparumu drėgmei bei tipiniais montavimo etapais. Taip pat gali būti įtraukta trijų tipų vamzdžių - K, L, M - palyginamoji lentelė su jų tipiniais naudojimo atvejais.
| Izoliacijos tipas | Šilumos laidumo koeficientas (λ) W/(m·K) | Tinkamumas/taikymas | Privalumai | Trūkumai |
|---|---|---|---|---|
| Stiklo vata | 0,028-0,034 | Gali būti naudojama kanalizacijai, viršutiniams skyriams | Gerai sumažina šilumos nuostolius, atspari pelėsiams | Drėgnumas mažina savybes |
| Akmens vata (bazalto vata) | 0,03-0,04 | Šalto/šlaikymo kaikurioms zonoms | Atspari temperatūrų pokyčiams | Brangi, kai kuriais atvejais - sunkesnė montavimo sąlyga |
| Putų polistirenas (EPS/XPS) | 0,03-0,05 | Externė/vidinė izoliacija, tranšėjos | Lengva montuoti, ilgaamžė, mažas tankis | UV poveikio įtaka, nuodingų dūmų rizika degant |
| PUR (poliuretano putos) | ~0,025-0,030 | Vidutinio ir aukšto slėgio sistemoms | Aukštos mechaninės savybės, plačiai veikiančios temperatūros diapazonas | Kainos ir galimas degimas |
| Guminė plastikinė izoliacija | priklauso nuo konkretaus produkto | Šildymo ir šaldymo sistemoms | Puiki mechaninė atspari, ilgaamžiškumas | Kainos ir specifikacijos |
