Nors požeminiai kabeliai dažnai laikomi patikimiausiu energijos perdavimo būdu, jų įrengimas privačioje valdoje reikalauja kruopštumo, žinių ir atitikties teisės aktams. Tranšėjos kasimas ir įrengimas elektros kabeliams tiesti yra esminė elektros tinklų montavimo dalis, statant privatų gyvenamąjį namą ar priklausinį pastatą. Prieš kasant tranšėją, užsakovas turi turėti projektą darbams atlikti, kuriame tiksliai nurodyta kabelio tiesimo vieta, gylis ir atstumas nuo kitų inžinerinių tinklų. Pažymėtina, kad privaloma gauti leidimus, jei kabeliai tiesiami viešose ar kitų savininkų valdomose teritorijose. Tranšėjos kasimas atliekamas laikantis LR STR normatyvų, o dažnai gylis svyruoja priklausomai nuo įtampos ir trasos pobūdžio.
Planavimas ir dokumentacija
- Prieš kasant tranšėją būtina įsitikinti, kad užsakovas turi projektą darbams atlikti, kuriame tiksliai nurodyta kabelio tiesimo vieta, gylis ir atstumas nuo kitų tinklų.
- Prieš kasimą būtina įsigyti leidimus, jei teritorija priklauso viešajai ar kito savininko valdomai erdvei.
- Tranšėjos vietos paruošimas: pažymėti jėgos kabelio vietą pagal projektą, patikrinti, kad aplink nėra trukdančių objektų (akmenų, šaknų).
Tranšėjos klojimo ir pagrindiniai techniniai reikalavimai
Tranšėjos kasimas elektros kabeliams tiesti atliekamas turint reikiamą dokumentaciją ir laikantis svarbiausių parametrų: tranšėjos plotis, gylis ir atstumai tarp kabelių. Dažnai DAINRANGA MB įrengiamos kabelių tranšėjos gylis yra 70-120 cm, tačiau jis gali skirtis dėl kabelio tipo ir naudojimo paskirties. Tranšėja turi būti tiesi su minimaliais posūkiais.
Pagrindo paruošimas: tranšėjos dugne privalomas 10-15 cm storio smėlio arba žvyro sluoksnis. Jei klojami keli kabeliai, tarp jų laikomas apie 10 cm atstumas. Kabelio apsauga užtikrinama užberiama 10-15 cm storio smėlio ar žvyro sluoksniu; virš apsauginio sluoksnio užberiama 30 cm aukščio įspėjamoji juosta, nurodanti kabelio vietą.
Tranšėjos užpylimas atliekamas iškastiniu gruntu arba kita tinkama biria medžiaga. Įsitikinkite, kad dirvožemyje nėra aštrių akmenų ar kitų objektų, kurie galėtų pažeisti kabelį.
Gylyje ir saugojime: skirtingos įtampos gairės
Gyliai priklauso nuo įtampos klasės ir trasos pobūdžio. Pavyzdžiui, 6-10 kV įtampos kabeliams įvade į pastatą iki 5 m atstumu tranšėjos gylis turi būti ne mažesnis kaip 0,5 m, o trafikai po keliais kelynais ar gatvėmis su 35 kV įtampa - dažnai 1,5 m ar didesnis gylis. 110-400 kV kabeliams paprastai taikomas didesnis gylis, o paklotas kabelis užpildomas maždaug 10 cm storio smėlio sluoksniu. Jei trasoje klojama kelios kabelių linijos, tarp jų paliekamas apie 30 cm tarpas, kad gedimo atveju nesutrukšytų gretimos linijos.
Žemės darbai turi būti atliekami vadovaujantis STR reglamentais - kai darbai vykdomi už sklypo ribų, leidimus išduoda savivaldybė. Po kasimo būtina užtikrinti, kad teritorija bus sutvarkyta: sienos, šlaitinės sienelės ar tvirtinimai gilesniems tranšėjoms.
Kabelių tipai, laidininkai ir jų pasirinkimas
Požeminiai kabeliai skirstomi į žemos įtampos (0,6-1 kV), vidutinės įtampos (iki 42 kV) ir aukštos įtampos (nuo 52 kV) kabelius. Vienfazis lauko kabelis paprastai turi 2-3 gyslas, trifazis - 4-5. Laidininkų medžiaga gali būti aliuminis arba varis. Variniai laidininkai turi didesnį laidumą, ilgaamžiškesni ir elastingesni, tačiau dažnai brangesni. Aliumininiai laidininkai yra pigesni, tačiau jų laidumas mažesnis, todėl reikia didesnio skerspjūvio. Paprastai įmonių praktikoje pasirenkama tarp aliuminio ir vario atsirenkama pagal atstumą, kainą ir įtampos nuostolių toleranciją.
Pagrindinio pasirinkimo rizikos: pigūs kabeliai be aiškaus standarto gali būti pateikti su deklaracijomis be ES standartų užtikrinimo; dėl to gali kilti gedimų ar saugumo problemų. Patarimas: viso kabelio technologinis gamybos standartas turi būti nurodytas techniniame aprašyme arba atitikties deklaracijoje, priimtoje ES šalyse. Populiarių gamintojų programos, kaip CableApp (Prysmian Group), padeda pasirinkti tinkamą kabelį pagal objekto tipą ir montavimo būdą, įvertinti energijos sąnaudas, srovės apkrovas ir nuostolius.
Izoliacija, dangos ir kabelių išskirtinumo
Izoliacija skiriasi nuo išorinio apvalkalo: izoliacija dengia gyslas, o išorinis apvalkalas apsaugo visą kabelį nuo drėgmės ir mechaninių pažeidimų. XLPE izoliacija gali atlaikyti iki +90 °C, tuo tarpu PVC izoliai atlaiko iki +65-+70 °C. XLPE pasižymi didesniu atsparumu smūgiams ir aukštai temperatūrai, todėl dažnai laikoma geresniu pasirinkimu avarinėmis sąlygomis. Abu izoliacijos tipai turi atitikti LST HD 603 arba LST HD 604 standartus. Svarbu rinktis kabelius su aiškiu standartu ir deklaracijomis, ypač kai nekainuoja pigios alternatyvos.
Izoliacijos pažeidimo rizika ir trumpųjų jungimų gedimai gali kelti pavojų. Todėl svarbu užtikrinti, kad kabeliai būtų teisingai pažymėti, o jų žymėjimai atitiktų standartus (L1-L3, nulinis, įžeminimas).
Vamzdžiai, apsauga ir išorinis transportavimas
Požeminiai kabeliai dažnai įrengiami su apsauginiais vamzdžiais ar gofrais. Reiktų rinktis tokius vamzdžius, kurie atlaiko mechaninį poveikį ir drėgmę. Lauko vamzdžių atsparumo smūgiams klasė turėtų būti ne žemesnė kaip N, o L klasės laikoma rizikinga dėl akmenų pažeidimų. Vamzdžiai turi būti iš plastiko ar sutankinto PE; PVC vamzdžiai laikomi šaltyje trapūs, todėl lauko sąlygoms rekomenduojama vengti PVC.
Taip pat svarbu atsižvelgti į gofruotų vamzdžių ir lygųjų vamzdžių pasirinkimą. Gofros pasirinkimas dažnai priklauso nuo mechaninio atsparumo ir klojimo sąlygų. Apsauginiai vamzdžiai turi būti tinkamai žymimi ir laikomi pagal jų paskirtį: lauko kabeliams - skirtumas tarp jų ir vidaus sistemoms gali būti gana svarbus dėl drėgmės ir temperatūros poveikio.

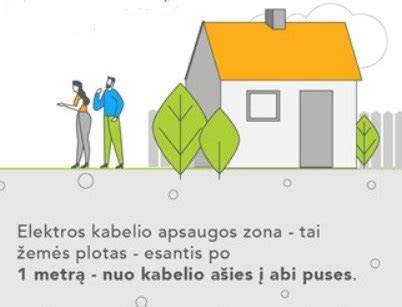

Požeminio klojimo praktika ir sauga
Privačiam sklype pakanka 0,5 m gylio kabelių trasoms, tačiau jei trasa kertama kelio ar aikštelės danga, būtina 1,0 m gylyje su apsauginiu vamzdžiu. Komunikacijų kasimas dažnai vyksta šalia kitų infrastruktūrų (vandentiekio, dujų, ryšio tinklų). HDD gręžimas suteikia galimybę nutiesti kabelį norimu kampu ir gyliu, o vienas iš įprastų sprendimų - naudoti YKY kabelius, kurie dažniausiai tiesti žemėje be papildomo apsauginio vamzdžio. Tačiau būtina įsitikinti, kad trasos projektas ir įrengimo vietos atitinka teisės aktų reikalavimus.
Prieš kasimą patikrinkite komunikacinių linijų vietas ir gaukite leidimus. Jei kasate tik savo sklype ir nekertate kelių ar bendro naudojimo teritorijų, leidimų gali būti nereikia, tačiau planą visada peržiūrėti būtina. Trasų tiesimo kaina priklauso nuo trasos ilgio, grunto tipo, gylio, HDD ar įrangos reikalingumo.
Priešsandarai ir instaliacijos projektavimas
Prieš pradedant instaliaciją būtina pasiruošti įsivaizdavimą apie ką ateina kalbėti su architektu ir elektriku. Elektros instaliacija gali būti atvira arba paslėpta. Jei planuojama lubų ar sienų įrengimas, kabeliai gali būti vedami plokštėse ir laikini vėžtai. Horizontalios instaliacijos zonos plotis - apie 30 cm, verticaliosios - apie 20 cm. Horizontaliai pradėkite 15 cm nuo lubų ir nuo kelių centimetrų nuo grindų; vertikalios zonos procesuose - 10 cm nuo langų, durų ir kampų.
Renkantis jungiklius ir rozetes, atsižvelkite į jų aukštį - beveik visuomet rekomenduojama jungiklius įrengti apie 90 cm nuo grindų. Virtuvėje rozetės turėtų būti virš stalviršio. Vonioje naudokite apsauginius dangtelius. Darbo vietoje ir kitose dažnai naudojamose patalpose įrengkite jungiklius taip, kad būtų patogu valdyti iš įėjimo zonos ir kitoje vietoje (pvz., laiptų apačioje ir viršuje).
Dažniausiai naudojami kabeliai ir jų skaičiavimas
Namų reikmėms dažnai pasirenkami YKY variniai kabeliai raudonos ar rudos spalvos izoliacija 2-3 gyslų dead. Didesnėms trasoms ir didelėms galioms - YAKXS aliuminis kabelis su XLPE izoliacija. Skaičiuojant skylinus reikia įvertinti apkrovą: 1 kW apkrova yra apie 1,57 mm2 gyslos skerspjūvio. Pavyzdžiui, 5 kW boileriui reikės ne mažesnio kaip 3,2 mm2 varinio kabelio, o aliumininio kabelio skerspjūvis bus didesnis (pvz., 4 mm2). Jei įtraukiama daugiau prietaisų, gali prireikti didesnio skerspjūvio ar papildomos linijos.
Jei planuojama išvedimą už namo ar kiemo, būtina įsitikinti, kad kabelio ilgis ir skerspjūvis atitinka maksimalų apkrovą, ir kad saugikliai ar automatika gali aptarnauti planuojamą sistemą. Reikėtų apsaugoti kabelius nuo mechaninių pažeidimų ir laikyti jų gnybtus bei jungtis tinkamai įrengtus.
Gidai, patarimai ir gerosios praktikos
- Pasirinkite profesionalų elektriką su reikiamais pažymėjimais, kad būtų užtikrintas teisingas darbų atlikimas ir saugumas.
- Diegdami sistemą, įsitikinkite, kad kabelių skerspjūviai yra pakankami ateičiai - galbūt norėsite papildomai plėsti įrengimą ateityje.
- Gali būti svarbu įrengti papildomus sujungimus ir technines galimybes - numatykite vietas kištukiniams lizdams ir jungikliams.
- Atliekant renovacinius darbus, naudokite dvigubos/trigubos izoliacijos behalogeninius kabelius - jie mažina dūmų ir nuodingų dujų išsiskyrimą gaisro metu.
- Visi laydai ir kabeliai turi būti įrengiami pagal atitinkamus zonų reikalavimus, su tinkamomis izoliacijomis, vamzdynais ir sujungimų technika.
Teisiniai reikalavimai ir normos
Kabelių klojimo darbus Lietuvoje reglamentuoja LSTA techniniai reglamentai, ESO techniniai reikalavimai rangovams ir tiekėjams, bei Elektros linijų ir instaliacijos įrengimo taisyklės (Nr. 1-309). Jie apima trasų klojimo atstumus, medžiagas, eksploatacinius reikalavimus, leidimus, dokumentaciją ir visą projektinį procesą. Prieš pradedant darbus būtina turėti aiškų statinio ir tinklo projektą, suderintus leidimus, trasų išplanavimą ir reikiamą techninę įrangą.
Ekologiškai atsakingas pasirinkimas ir energijos taupymas taip pat gali būti įvertinti naudojant įrankius, tokius kaip CableApp, kurie padeda apskaičiuoti srovės apkrovas, nuostolius ir energijos sąnaudas, pasirinkti tinkamą skerspjūvį ir įvertinti CO2 emisijas.
Įvertinimas ir praktiniai patarimai
- Prieš kasimą patikrinkite, kur yra požeminiai tinklai, gaukite leidimus, ir suderinkite su ESO ar vietos savivaldybe.
- Klojimo metu laikykitės gylio rekomendacijų, tarp kabelių palikite tarpus, užtikrinkite apsaugą ir signalinę juostą vietoje.
- Naudokite tinkamus vamzdžius: gofros ar lygios membraninės, atsižvelgiant į mechaninį įtempimą ir aplinką. Vamzdžiai lauko sąlygomis turėtų būti atsparūs smūgiams ne mažiau kaip N klasėje.
- Naudokite teisingą kabelio skerspjūvio dydį pagal apkrovą ir atstumą; įsitikinkite, kad kabelio įtampos nuostoliai būtų minimalūs.
- Projektuokite sistemą taip, kad būtų pakankamai lizdų, jungiklių ir galimų plėtimo vietų - tai leis ateityje išvengti papildomų invazinių darbų.
Darbo kultūra ir profesionalai
Keisti ar modernizuoti elektros instaliaciją gali tik kvalifikuoti specialistai su atitinkamais pažymėjimais. Paslaugos teikėjas turi pateikti medžiagų sertifikatus, kabelių testus ir montavimo aktus. Netikėjęs klaidas gali būti brangios, todėl neverta rizikuoti bandant įgyvendinti darbus patiems. Profesionalai ne tik atlieka darbą kokybiškai, bet ir palieka tvarkingą darbo vietą, išneša atliekas ir pasiūlo patarimus dėl pagrindinio skydelio, kištukinių lizdų ar jungiklių vietų.
Taip pat rekomenduojama atlikti po montavimo testavimą: varžų matavimus, izoliacijos patikrą ir vizualų sujungimų tikrinimą. Tai užtikrina, kad instaliacija atitinka saugumo reikalavimus ir ilgaamžiškumą. Jei šie žingsniai nebus atlikti, gali kilti gedimų rizika arba draudimo problemos.
Norint išvengti didelių išlaidų ateityje, rekomenduojama atlikti pradinį planavimą, numatyti papildomas trasas, įrengti apsaugines juostas ir laikytis visų reikalavimų. Darbas gali būti kompleksiškai įtraukiamas į renovaciją ar statybos projektą, kur būtini dokumentai, derinimai ir kvalifikuotas specialistas.
