Jei šaltos žiemos gripuoja jums iki kaklo, o vanduo vamzdžiuose gali užšalti, svarbu žinoti, kaip tinkamai įrengti ir šildyti vamzdynus. Taikant savireguliuojančius šildymo kabelius galima efektyviai apsaugoti vandentiekį, kanalizaciją bei nutekėjimus nuo užšalimo, išvengti avarijų ir užtikrinti nuolatinį vandens tiekimą šaltyje. Šiame straipsnyje apžvelgiami kabelių tipai, jų privalumai, kabelių montavimo būdai bei rizikos veiksniai, kuriuos būtina įvertinti planuojant šildymo sistemą.
Vamzdžių šildymo kabelių tipai ir jų taikymas
Vamzdžiai gaminami iš įvairių medžiagų, todėl skiriasi jų paskirtis, techninės savybės bei šildymo poreikiai. Šiuo metu patikimiausiais laikomi daugiasluoksniai vamzdžiai, suteikiantys puikų formos stabilumą ir atsparumą temperatūrų svyravimams. Daugiasluoksniai vamzdžiai sudaryti iš 5 sluoksnių: vidinio (polietileninio), vidurinio (aliumininio), išorinių apsauginių polietileninių sluoksnių bei specialios rišamosios medžiagos tarp jų. Tokie vamzdžiai naudojami geriamojo vandens ir šildymo instaliacijoms.
Savireguliuojančiai šildymo kabeliai gali būti montuojami tiek plastikinių, daugiasluoksnių, metalinių vamzdžių, tiek kitokios struktūros vamzdžių paviršiuose. Pagrindiniai jų privalumai yra gebėjimas automatiškai reguliuoti šilumos gamybą priklausomai nuo aplinkos temperatūros, atsparumas drėgmei ir UV spinduliams, o taip pat gebėjimas būti montuojami keliose situacijose be būtinybės keisti kabelio ilgį. Variantas savireguliuojantis vadinamas samreg (savireguliuojantis) kabeliu.
Kita kilmės klasifikacija - varžiniai kabeliai. Jie skirti trumpoms atskirai vamzdžių dalims šildyti, dažnai naudojami kanalo ar stogo šildymo tikslais. Varžiniai kabeliai turi pastovų atsparumą ir įsikingia į vamzdį su kilpa formos arba fiksuotu laidų išdėstymu. Tačiau jų ilgio keisti negalima, o prireikus įjungti ar išjungti visą ilgio dalį reikia termostato su jutikliu. Tarp trūkumų minimi rizika perkaitimui susikerta kabelių sankirtoje, galios reguliavimo nebuvimas visame ilgyje. Taip pat varžiniai kabeliai turi mažesnį atsparumą atšiaurioms sąlygomis ir gali būti mažiau ekonomiški didesniems vamzdžių skersmenims.
Taigi pasirinkimas priklauso nuo vamzdžio skersmens, šilumos nuostolių, išorinių veiksnių ir projekto pobūdžio. Patartina rinktis savireguliuojančius kabelius, kai reikia apšildyti didesnius vamzdžių ruožus ar ilgas vandens tiekimo linijas, ypač žemų ir vidutinių temperatūrų sąlygomis. Esant mažiems skersmenims, gali būti naudojami ir trumpesni varžiniai kabeliai.
Kabelių charakteristikos, galią lemiančios lentelės ir pasirinkimo pamatavimai
Svarbu atsižvelgti į vamzdių temperatūros nuostolius ir aplinkos temperatūrą, nes dėl jų priklauso reikiama kabelio galia ir ilgio. Pavyzdžiui, išoriniai vamzdžiai su 50 mm skersmens, 50 mm izoliacija ir -25°C aplinka gali sukelti 8,26 W/m temperatūros nuostolius, o vartojimo galingumą reikia skaičiuoti pagal 1,4 koeficientą. Tokiu atveju reikalingas Optiheat 15/30 kabelio ilgis gali būti apie 132 m. Tokie skaičiavimai rodo, kad svarbu tiksliai įvertinti šilumos nuostolius ir pasirinkti tinkamą kabelio galią.
Viduje arba lauke montuojami Optiheat kabeliai turi apsauginius sluoksnius, kurie užtikrina jų patikimumą esant drėgmei, UV spinduliams ir mechaniniams pažeidimams. Pavyzdžiui, Optiheat 9 ir 15/30 kabeliai turi vandeniui nelaidų išorinį izoliacijos sluoksnį, o 15/30 - UV spinduliams atsparų. Tuo pačiu metu šio tipo kabeliai yra sudėtingesnis rinkoje - reikalingos sąmatos ir projektai, kad tinkamai parinkti kabelių tipus, jų ilgius, skirtingus kraštus ir izoliaciją.
Primegdamas tinkamą galingumą vamzdžio apsaugai nuo užšalimo, gali būti naudojamas Optiheat kabelis tiek vienpinsio, tiek kelių kabelių derinys. Pavyzdžiui, kai vamzdžio skersmuo ir šilumos nuostoliai didesni nei 15 W/m, įvedamas kabelio ilgio koeficientas, kuris įvardija reikiamą galingumą ir kabelio ilgį. Kabeliai gali būti jungiami tiesiog prie paskirstymo dėžutės ar prie jungiamojo elektros kabelio, naudojant EFPLP jungiamuosius movus.
Montavimo būdai: išorinis ir vidinis kabelio išdėstymas

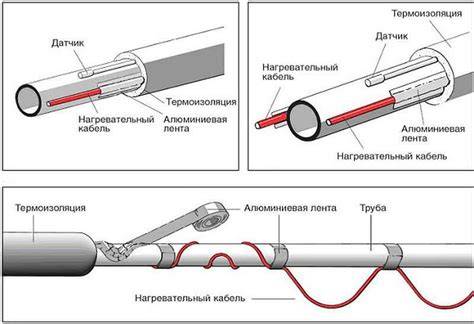

Šildymo kabelį galima įrengti dviem pagrindiniais būdais - išoriniu (laikikliais išilgai vamzdžio ar suvyniojant aplink jį) ir vidiniu (tinkamu tik didesniems skersmenims vamzdžių). Išorinis montavimas yra populiariausias ir paprastai labiau tinkamas nuotekų, kanalizacijos ar vandens vamzdžiams, ypač kai vamzdis turi kelis posūkius. Vidinis montavimas taikomas vandens vamzdžiams, kurių skersmuo didesnis nei 40 mm; siekiant sumažinti dalies vamzdžio iššvaistytą erdvę. Nepaisant metodo, būtina užtikrinti tinkamą izoliaciją po šildymo kabeliu, kad šiluma nepasklistų į visas puses ir nešildytų orą.
Vidinis kabelio išdėstymas turi būti tinkamas vamzdžio viduje: kabelis neturi užimti pernelyg daug vietos, neturi būti persidengimų ar spindulių ryšio su šaltu vandeniu. Jei įrenginėjant naudojamas vienas kabelis, jis turi būti montuojamas taip, kad šildytų vamzdžio dugną, sklandžiai įsiskverbdamas į šilumos paskirstymą. Kai kabeliai sujungiami, laikomasi atitinkamų nuorodų iš gamintojo, kurios užtikrina saugų kabelio montavimą bei tinkamą apsaugą nuo užšalimo.
Izoliacija ir izoliacijos storis
Nepriklausomai nuo montavimo būdo, būtina uždėti tinkamą termoizoliacijos sluoksnį. Izoliacijos storis parenkamas pagal vamzdžio diameter, šaltos aplinkos temperatūrą ir specifinį vamzdžio šilumos nuostolių koeficientą. Paprastai šalyse, kur žiemos itin šaltos, rekomenduojama naudoti storesnę izoliaciją. Svarbu naudoti papildomą apsauginį sluoksnį, pavyzdžiui, putų polistireno arba putplasčio polietileną, kuris prisidės prie vamzdžio apsaugos nuo išorinių veiksnių ir užtikrins papildomą mechaninį atsparumą. Taip pat rekomenduojama naudoti vamzdį vamzdyje konstrukciją, kai kabeliai su šildymu sumontuoti žemėje ar ore.
Elektrinių šildymo kabelių įrengimas: praktiniai nurodymai
Montavimo įrengimo etapuose būtina laikytis saugos reikalavimų, nurodytų EST (Elektros saugos taisyklės), EET (Vartotojų elektros įrenginių techninis eksployavimas) ir EĮĮT (Elektros įrenginių įrengimo taisyklės). Dažniausiai kabeliai jungiami prie paskirstymo dėžutės arba prie jungiamojo elektros kabelio, naudojant EFPLP1 arba EFPLP2 jungiamuosius movus. Temperatūros daviklis montuojamas vamzdžio viršuje, o šildymo kabelis visada montuojamas apatinėje vamzdžio dalyje, kad šiluma plitų į vamzdžio vidų. Jei reikalinga, galima naudoti ECO500 temperatūros reguliatorių su davikliu, kuris turi +2…+35°C reguliavimo ribas; o esant montavimui į skydelį - ECO910 modelį.
Pabrėžtina: savireguliuojantis kabelis gali būti karpomas bet kokio ilgio, tačiau jo galia išlieka tokia pati vienam metrui. Maksimalus kabelio ilgis privalo atitikti skaičiuotų ribų reikšmes nurodytose lentelėse. Kabeliai gali būti jungiami tarpusavyje ar perjungti, o kabelio ilgis paprastai atitinka vamzdžio ilgį, pridėjus papildomą 10-15% dėl sklendžių ir jungčių dydžio.
Kaip pasirinkti ir apskaičiuoti tinkamą galią
Norint pasirinkti tinkamą galią, svarbu atlikti šilumos nuostolių skaičiavimus bei žinoti vamzdžio skersmenį, ilgio ir aplinkos temperatūrą. Pavyzdžiui, vieną 100 m vamzdį 168 Ø, izoliaciją 50 mm ir -25°C aplinką galima apskačiuoti, kad reikia apie 132 m Optiheat 15/30 kabelio pagal 15 W/m galią. Tokie skaičiavimai padeda pasirinkti tinkamą kabelio tipą ir ilgį, užtikrinant efektyvų šildymą ir energijos taupymo galimybes.
Praktiniai patarimai ir įrengimo įžvalgos
Suprantama, kad žiemos idealiai veikia be nuolatinio vandens tiekimo iš šulinio - tam gali būti reikalingas avarinis remontas, todėl kartais reikia sujungti šildymo kabelį su šaltu vandeniu. Taip pat, svarbu įrengiant šildymo kabelį įsitikinti, kad kabelių įvoriuose ar vamzdžiuose nėra pažeidimų; kabelio izoliacija turi būti tinkamai uždengta, o šilumos izoliacija montuojama ant šildymo sistemos. Atlikus visus šiuos darbus, galima pasiekti patikimą vamzdžio apsaugą nuo užšalimo ir užtikrinti, kad vandentiekis veiktų be trikdžių net šaltyje.
Dažniausiai gedimuose ir avarinėse situacijose būtina įrengti šildymo kabelį šaltuosiuose zonose - po namo pamatais, šalia dujotiekio, arba avarinėse vietose, kur vamzdžiai pratekėja į namą. Specializuotos įmonės teikia visą šildymo kabelio įrengimo paslaugą, įskaitant projektavimo darbus, šildymo skaičiavimus ir montavimą.
Vinimas, vaizdinės priemonės ir praktikinės nuorodos
Vaizdo ir nuotraukų galerija suteikia praktinių iliustracijų apie šildymo kabelio montavimo eigą, įskaitant kabelio pritvirtinimą prie vamzdžio, aliuminio juostos klijavimą, izoliacijos montavimą bei vamzdžio įleidimo į žemę etapas. Taip pat pateikiami pavyzdžiai galimų konstrukcijų - nuo standartinių įrenginių iki išplėstinių šildymo sistemų.
Kaip montuoti šilumos juostą ant vamzdžių
Privalumai ir naudojimo sritis
Savireguliuojantis šildymo kabelis suteikia daug naudos: pats reguliuoja šilumos gamybą, prisitaiko prie oro sąlygų, sumažina energijos sąnaudas, užtikrina nuolatinį vandens tiekimą šaltuoju metų laiku, taip pat gali būti taikomas stogų, lietvamzdžių, kanalizacijos bei talpų apsaugai nuo užšalimo. Kabelis gali būti naudojamas įvairiose srityse: stogų, latakų ir kitų konstrukcijų apsaugai nuo ledo ir sniego, vandentiekio bei nuotekų vamzdynų šildymui, taip pat avarinėms situacijoms.
Tai universalus ir ekonomiškas sprendimas, kuris leidžia apšildyti tik ten, kur būtina, o ne visame objekte. Labiausiai naudingas, kai būtina užtikrinti sklandų vandens tiekimą šaltuoju metu ir apsaugoti kanalizacijos vamzdžius nuo užšalimo, ypač sunkiomis klimato sąlygomis.
Dažniausiai užduodami klausimai ir atsakymai
- Kokią kabelio galią pasirinkti vamzdui su tam tikru skersmeniu? - Palyginti galingumai priklauso nuo vamzdžio skersmens ir temperatūros nuostolių; dažnai naudojami 9, 15/30 ar didesni kabeliai, priklausomai nuo ilgio ir šilumos poreikio.
- Ar galima kabeliu šildyti viduje esančius vamzdžius? - Taip, vidinis montavimas taikomas didesniems skersmens vamzdžiams; mažesniems vamzdžiams gali būti sunku, todėl dažnai pasirenkamas išorinis montavimas.
- Kokie yra pagrindiniai saugumo reikalavimai? - Privaloma laikytis EST, EET ir EĮĮT reikalavimų, naudoti tinkamus jungiamuosius movus ir termostatus, užtikrinti tinkamą izoliaciją.
Į ką atkreipti dėmesį rinkdamiesi sistemą
Rinkdamiesi šildymo kabelį, verta įvertinti vamzdžio skersmenį, šilumos nuostolių koeficientą, išorinės veiksniai, temperatūrines sąlygas ir kabelio konstrukcijos ypatumus. Svarbu nepamiršti, kad kabelio ilgis neturi būti trumpesnis už vamzdžio ilgį daugiau kaip 600 mm arba ilgesnis už vamzdį. Taip pat rekomenduojama naudoti izoliaciją ir tinkamą apsauginę plėvelę, kuri įžemina ir pagerina kabelio patikimumą.
Ką paprastai įtraukia įrengimo paketai
Specializuotos įmonės dažnai teikia visą komplektą - nuo projekto parengimo iki montavimo, įskaitant mokymus rangovams ir išnagrinėjant šilumos skaičiavimus. Taip pat koncentruojamasi į tai, kad vamzdžių šildymas būtų patikimas ir ekonomiškas, o naudotojui liktų kuo mažiau rūpesčių dėl užšalimo.
