Kabelio montavimas gipse žingsnis po žingsnio: išsamus vadovas

Rengiatės statyti namą? O gal jūsų sklype turėtų iškilti papildomas statinys, atnaujinate elektros tinklą turimame objekte? Visais iš šių atvejų jums gali būti aktualūs elektros kabelio tiesimo reikalavimai. Jų, išdėstytų per daugybę teisės aktų, yra tikrai daug, todėl darbas nebūna paprastas. Į procesą įeina ne tik kabelio pasirinkimas, bet ir žemės darbai, dokumentų rengimas bei įvairios kitos detalės. Mūsų šalyje kabelių tiesimo darbus reglamentuoja keli svarbūs teisės aktai ir techniniai reikalavimai. Energijos skirstymo operatorius (ESO) skelbia techninius reikalavimus rangovams bei tiekėjams. Taip pat galioja Elektros linijų ir instaliacijos įrengimo taisyklės (Nr. 1-309). Šiame teisės akte nustatyti tokie dalykai, kaip: konkrečios instaliacijos, kabelių klojimo atstumai, medžiagos ir eksploataciniai reikalavimai.

Atliekant žemės darbus, būtina užtikrinti, kad kasimo metu bus žinoma, kur yra jau įrengtos požeminės kabelių linijos. Kabelių degumo klasės (Euroklasės) parenkamos atsižvelgiant į statinio rizikos lygį. Prieš tiesiant kabelį, būtina turėti aiškų statinio ir tinklo projektą, suderintus leidimus, suprasti trasos išplanavimą ir atitikti visus būtinus reikalavimus. Kabelio pasirinkimas - ne vien estetinis sprendimas. Tai investicija į elektros sistemos patikimumą ir saugumą.

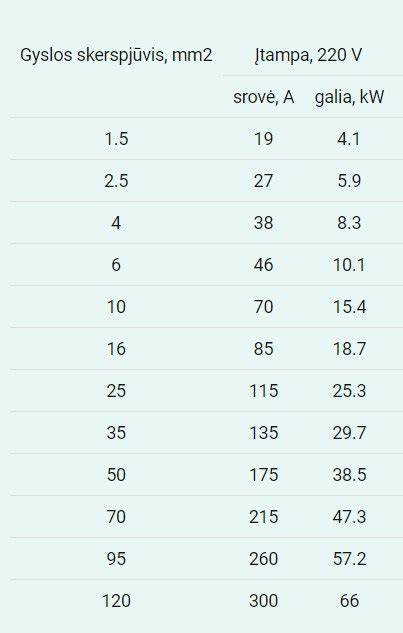

1) Medžiaga. Vario laidininkas vis dar yra populiariausias pasirinkimas dėl gerų pralaidumo savybių. Aliuminis - pigesnė alternatyva, mėgstama didelės galios sistemose. 2) Kabelio skerspjūvis. Būtinas apskaičiavimas atsižvelgiant į apkrovą, atstumą, montavimo būdą. Minimalus leistinas skerspjūvis negarantuoja ilgaamžiškumo - rekomenduojama imti didesnį skerspjūvį atsargai. 3) Degumo klasė (Euroklasė). Tai ypač svarbu viešos paskirties objektams bei evakuaciniams išėjimams. Pavyzdžiui, evakuacijos keliams nurodoma ne žemesnė nei Cca klasė. 4) Montavimo aplinka. 5) Atitikimas reglamentui. Kabelis turi atitikti Statybos produktų reglamentą, būti sertifikuotas, turėti deklaraciją pagal ES direktyvas.

Rinkdamiesi kabelį, projektuotojai ne tik laikosi normatyvų, bet ir vertina ilgalaikės eksploatacijos perspektyvas - energijos nuostolius, ilgaamžiškumą, galimą ateities plėtrą. Tokie yra tik pagrindiniai elektros kabelio tiesimo reikalavimai. Neužtenka tik iškasti duobę ir joje pakloti elektros kabelį. Turite laikytis reikalavimų dėl slėgio, gylio ir tinkamai paruošti žemę, užpildyti dokumentus. Tada reikia pasirūpinti reikalinga technika ir žemės kasimo darbais. Mūsų minėti reglamentai nurodo, kad ariamoje žemėje 0,4-35 kV kabeliai turi būti tiesiami ne mažesniame kaip 1 m gylyje. Tada reikalinga signalinė juosta ir kitos apsaugos. Klojant kabelius reikia paruošti kilpas, vengti aštrių kampų ir laikytis instrukcijų, kaip kloti po gruntu ar vamzdynais, nes jos šiek tiek skiriasi. Po kabelio klojimo atliekami izoliacijos matavimai bei parengiama papildoma dokumentacija. Tik patvirtinus šiuos dalykus kabelis įteisinamas ir pripažįstamas tinkamu naudoti. Atitiktis normatyvams yra svarbiausias dalykas, nes užtikrina kabelių saugumą. Tad kabelių tiesimo darbus tinkamai gali atlikti tik kvalifikaciją turintys specialistai.

Prieš gaunant patvirtinimus, rangovas privalo turėti ir pateikti tokius dokumentus kaip: medžiagų sertifikatai, kabelių testai, montavimo aktai. Jeigu būtų nukrypimų - juos reikia ištaisyti, nes vėliau dėl jų atsiranda gedimų rizika arba problemų su draudimu, gali kilti ir teisinių konfliktų. Naiviausia būtų galvoti, kad turėdami daug laiko, noro ir jėgų bei šiek tiek žinių, kabelius galite tiesti patys. Tačiau profesionalai už darbų kokybę atsako ir neatitiktis privalo ištaisyti, o štai jūs turėtumėte viską dengti iš savo kišenės.

Keli galimos klaidos, kurios gali kilti kasant kabelius: 1) Neturimas esamų tinklų planas arba jie pažymimi nepakankamai tiksliai. Netinkamai parengtas arba nuodugniai neišnagrinėtas sklypo planas gali privesti prie kabelio pažeidimų kasimo metu. 2) Nepakankamas kabelio skerspjūvio pasirinkimas. Jei pasirinktas per mažas skerspjūvis - atsiranda didesnė įtampa, generuojama daugiau šilumos ir sutrumpėja tinklo tarnavimo laikas. 3) Netinkamai parenkama kabelio vieta. Kabelis gali būti nutiestas per arti konstrukcijų, be apsaugos, be kilpos. 4) Netinkami laidininko sujungimai. 5) Nepakankama dokumentacija ir bandymai. Po montavimo neparengti testavimo aktai ar geodezijos nuotraukos vėliau gali komplikuoti kabelių eksploataciją ar draudimo išmokas.

Kiekvienais metais statyboje atsiranda naujų ir tobulų rėmų technologijų. Ir net jei nebaigėte specialių institutų ir nesimokėte statybininko profesijos, namą bus galima pasistatyti pačiam, naudojant rėmo-rėmo ar rėmo-skydų metodą. Laidų sujungimas karkasiniame name pirmiausia turi būti saugus ir patikimas. Ir kalbant apie estetiką, pageidautina, kad tai nesugadintų bendros išvaizdos, dizaino ir stiliaus pastato viduje. Kaip ir bet kuriame kitame pastate, viskas pirmiausia turi būti kruopščiai suplanuota ir schematiškai parodyta popieriuje. Pagalvokite apie tai, kur bus skirstomojo skydo, įėjimo į patalpas duris, nes jungiklius reikia montuoti šalia jų. Apskaičiuokite apkrovas, kad būtų teisingai parinkti laidininkai skerspjūvyje ir perjungimo įtaisai, skirti vardinei srovei.

Nuo pagrindinės elektros linijos iki jūsų namų yra atšakos linija. Jos montavimas atliekamas oru ar po žeme. Nuo skaitiklio kabelis turi būti atvežtas namo viduje. Norėdami tai padaryti, sienoje yra išgręžta skylė, jei namas yra dviejų aukštų, tada geriau tai padaryti tarpdančių grindų lygyje. Po skaitiklio grandinėje turi būti automatinė mašina, kuri tarnaus kaip kabelio nuo namo skaitiklio iki skirstomojo skydo apsauga. Jei yra šio laido pažeidimas ar trumpasis jungimas, tada apsauga veiks - mašina išsijungs. Po įvadinės mašinos visas perjungimas skirstymoju skyde atliekamas pagal schemą. Prijungtos išeinančios linijos automatai, RCD apsaugos įtaisai, diferencialiniai automatiniai įtaisai. Idealiu atveju kiekviename karkasinio namo kambaryje turėtų būti skiriamos dvi mašinos (viena apšvietimui, kita - lizdams prijungti).

Išorinių laidų pasirinkimas reiškia, kad laidus reikia montuoti ant sienų ir lubų paviršių naudojant specialius kabelių kanalus, elektros vamzdžius ar atvirą kelią. Paslėptas laidų montavimas karkasiniame name apima laidininkų įdėjimą į sienas ir lubas. Pagrindinis vidinio laido pranašumas yra tas, kad jis yra estetiškas, visi laidininkai ir jungtys yra paslėpti, niekas nesugadina kambario išvaizdos. Pagrindinis lauko laidų pranašumas yra jų prieinamumas, tai yra, jis yra matomas ir jūs galite valdyti jo būklę. Išorinio laidų parinkimo trūkumai yra tai, kad jis ne visada organiškai tinka į bendrą patalpų interjerą. Kaip matote, visi argumentai yra linkę į tai, kad pirmenybė teikiama lauko elektrikui karkasiniame name.

Gali būti naudojamas standus kabelis su dvigubu ar trigubu izoliaciniu sluoksniu, pagamintu iš nedegių medžiagų. Toks laidininkas pritvirtinamas prie sienų paviršių specialiais laikikliais. Tarp sienos ir kabelio turi būti klojamas asbesto arba metalinis pagrindas, kuris turi būti 1 cm platesnis nei laidininkas iš abiejų pusių. Klojant laidus lauke, juos galima dėti į elektrotechninius gofruotus vamzdžius, kurių gamybai naudojamos specialios nedegios medžiagos. Į vamzdžius vienu metu gali būti dedami keli laidininkai, jie pritvirtinami prie sienų naudojant specialius spaustukus. Tokia instaliacija atrodo kompaktiška, be to, vamzdis izoliuoja laidą nuo degių sienų paviršių ir apsaugo nuo galimo išorinio pažeidimo. Kabelių kanalai atrodys daug tvarkingesni nei gofruoti vamzdžiai. Kabelių kanalai yra plastikinės dėžės, kurios pritvirtintos prie sienų ir lubų klijais arba savisriegiais varžtais. Jie gaminami iš aukštos kokybės ugniai atsparaus plastiko. Jie būna skirtingo pločio, atsižvelgiant į tai, kiek kabelių ir koks skerspjūvis juose vienu metu klojamas. Kai laidininkai klojami dėžėse, jie uždaromi iš viršaus užrakinamais dangteliais. Kitas kabelinių kanalų naudojimo trūkumas yra tas, kad laikui bėgant karkasinis namas susitraukia, o plastikinės dėžės gali įtrūkti. Tokiu atveju elektros instaliacija turės būti perdaryta.

1. Svarbiausias elektriko norminis dokumentas yra PUE (elektros instaliacijos taisyklės). Remiantis šiomis taisyklėmis, medinių namų vidinė instaliacija turi būti atlikama metaliniais vamzdžiais. Kadangi karkasiniai namai yra pagaminti iš medžio, šio reikalavimo reikia laikytis ir jiems.
2. Galima naudoti metalines rankoves ar dėžutes, tačiau, jei pinigai leidžia, vis tiek naudokite vamzdžius. Šių pagalbinių įtaisų sienelių storis turi būti nuo 2,5 iki 4 mm (atsižvelgiant į laidininkų skerspjūvį), kad įvykus trumpam jungimui metalinė konstrukcija neišdegtų. Patartina, kad vamzdžiai viduje būtų dažomi arba cinkuoti, tai apsaugo sienas nuo rūdžių.
3. Nepamiršti: įrengiant laidus, vamzdžiai turi būti sujungti suvirinant arba sriegiant. Tai brangus, bet užtikrina patikimumą ir ilgaamžiškumą.
4. Mediniai namai dažnai apgalvojami lygiu: kaip iš vėliau šį procesą palengvinti, ką daryti, kai kilnojamos jungtys. Tačiau profesionalai pataria laikytis PUE nuostatų ir naudoti metalinius vamzdžius ar rankoves.

Galiausiai: 1) Nyms kabelis laikomas vienu iš geriausių pasirinkimų dėl universalumo ir patikimumo; 2) laidininkai turi būti skerspjūvio dydžio atsižvelgiant į apkrovą; 3) įžeminimo, apsaugos ir skydų įranga turi būti tinkamai sumontuota; 4) stebėkite srovės nuotėkį ir naudokite RCD bei automatus; 5) laikykitės visų dokumentų ir testų reikalavimų.

Medinės terasos: papildomos nagrinėjimo kryptys

Medinės terasos montavimas gali būti susijęs su elektros instaliacija, tad svarbu iš anksto suplanuoti, kaip įrengti laidus, kur atitinkamos jungtys ir skydai pritaikyti prie terasos konstrukcijų. Kryžminis karkasas dažniausiai greičiau montuojamas, tačiau reikalauja daugiau erdvės po terasa. Jei norite ilgesnės nešančiosios sijos, ją galima sudurti. Svarbu: tašą/nešančią siją taip pat reikia tvirtinti prie tęsinio. Norint įrengti terasos pagrindą, reikia nuspręsti, kaip jas montuoti ir ar terasines lentas montuoti iš karto ar vėliau.

Ženklinimas ir atnaujinimai

• Ženklinimas: aiškiai pažymėkite kiekvieną laidą ir dėklus su skirtingais žymėjimais; tai palengvins priežiūrą ir gedimų šalinimą.
• Darbų dokumentavimas: laikykitės visų atitikties reikalavimų ir pateikite visus testų aktus, sertifikatus bei montavimo aktus.
• Jeigu kyla klausimų dėl medžiagų ar technologijų, reikėtų kreiptis į profesionalus; nepamirškite, kad klaidos gali kainuoti brangiai tiek finansine, tiek saugumo prasme.

Priešingai nei įprasta manyti, kabelių lovelių montavimas reikalauja išsamios planavimo ir tikslumo. Teisingai įrengta kabelių lovelių sistema suteikia ramybę, patikimumą ir saugumą ilgus metus. Jei norite peržiūrėti mūsų kabelių lovelių asortimentą, spustelėkite nuorodą.

Naudinga papildoma informacija

• Tinkama kabelių pasirinkimo vieta ir skerspjūvis priklauso nuo apkrovos ir atstumo.
• Prieš pradėdami laidus, įsitikinkite, kad turite visus reikalingus įrankius ir medžiagas.
• Kabelių tiesimo procesą patikėkite kvalifikuotiems specialistams; savarankiškas darbas gali būti pavojingas.
