Antrinių grandžių izoliacijos varžos matavimo metodika, prietaisai, reikalavimai sauga

Laidai slypi sienose, kontaktai - už skydelio dangčio. Elektros instaliacija yra viena iš tų namų sistemų, kurias matome tik tada, kai kažkas sugenda. Ir dažnai tai „kažkas" jau reiškia pavojų - pažeista izoliacija, kaitinantis kontaktas, neveikiantis įžeminimas. Tai svarbiausias iš visų elektros bandymų. Kabelių izoliacija saugo jus nuo srovės nuotėkio, trumpojo jungimo ir gaisro.

Megaošme prisimena, kad izoliacijos varža matuojama taikant padidintą nuolatinę įtampą. Megommetru per laidus praleidžiama įtampa 250-1000 V, priklausomai nuo grandinės. Norma reikalauja, kad buitinėje instaliacijoje izoliacijos varža būtų ne mažesnė negu 0,5 MΩ. Apsaugos sistema - įžeminimo grandinių patikimumas - taip pat tikrina, ar įžeminimas veikia, nes kitaip automatiniai įrenginiai (automatų ir RCD) nesudarys apsaugos.

Izoliacijos varža: ką ji rodo ir kada tikrinti

Izoliacijos varža apibrėžiama kaip nuolatinės įtampos, tekančios per izoliaciją, ir atitinkamos srovės, praeinančios per ją, santykis. Didelė izoliacijos varža rodo, kad izoliacija gerai atskiria elektros grandines nuo aplinkos. Maža varža rodo defektus ar blogą izoliaciją ir kelia pavojų. Kai izoliacijai taikoma tinkama įtampa, per ją pradeda tekėti srovė. Ši tendencija turi du pagrindinius komponentus: nuotėkio srovė paviršiuje ir korpuso viduje tekančios srovės dalis. Svarbiausia - matavimai turi būti atlikti pagal atitinkamus norminius dokumentus ir protokolus.

Normos numato, kad iki 1000 V įtampos aparatų, antrinių grandžių ir instaliacijos izoliacijos varžos matavimų periodiškumas turi būti ne rečiau kaip 1 kartą per 6 metus. Kai kuriais atvejais įžeminimo įrenginių matavimai atliekami kas 3-6 metus, priklausomai nuo įrenginių tipo ir įrenginio naudojimo pobūdžio. Prie įžeminimo įrangos matavimo taip pat priskiriama įžemintuvo kontūro varža (turinti būti mažesnė nei 10 omų).

Priešgaisrinė sauga ir elektros įrenginių bandymai

Statinio apsaugos nuo žaibo įrenginiai turi būti apžiūrimi ir tikrinami naudojimo metu; periodiškumas nustatomas pagal apsaugos klasę. Priešgaisrinės saugos įstatymai reikalauja sistemingų patikrinimų ir protokolų, kurie užtikrina, kad izoliacijos varža ir įžeminimo įrenginiai atitiktų reikalavimus.

Kodėl svarbu vienu metu atlikti skirtingų tipų matavimus

Priklausomai nuo objekto tipo, pravartu atlikti visus keturis varžų matavimų tipus vienu metu pagal Aprašą Nr. 1-281: izoliacijos varža, įžeminimo varža, pereinamųjų kontaktų varža ir fazė-nulis kilpos varža. Tokie matavimai padeda identifikuoti įvairias galimas sutrikimo priežastis, įskaitant silpnus kontaktus, drėgmę, koroziją ar netinkamus laidų sujungimus. Terminas, kada matuoti, priklauso nuo įrenginio pobūdžio ir nustatytų tvarkų, tačiau dažniausiai atliekama po renovacijų, remonto, rekonstrukcijų ar prieš įrenginių įtraukimo į eksploatavimą.

Matavimo metodai ir įrangos tipai

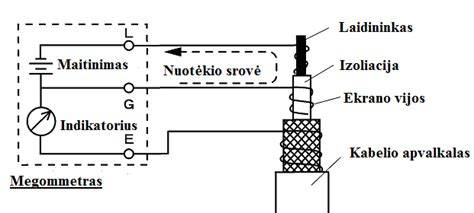

Izoliacijos varža matuojama megometru, kuris taiko padidintą nuolatinę įtampą 500-1000 V DC ir matuoja srovę; tai nustato izoliacijos atsparumą. Meggerio L-galo laidininkas yra svarbus, nes L-galo izoliacijos varža turi būti didelė ir neturėti kontaktų su E-galo laidu. Taip pat svarbu, kad matavimo metu atsviesintų įtampa ir judėjimo greitis būtų atitinkamai sumažintas, kad būtų tiksliai užfiksuoti duomenys. Instrumentai, naudojami matuojant, turi atitikti tarptautinius standartus IEC 61557 ir nacionalinius reglamentus. Protokolai išduodami oficialiai ir turi teisinę galią bei būti priimami PAGD, ESO, draudimo bendrovėmis ir bankais.

Nuo 2016 m. spalio 26 d. įsakymo Nr. 1-281 valdymas reglamentuoja matavimų procedūras ir reikalavimus. Atliekant matavimus, svarbu užfiksuoti įrangos vietas, kartais pateikti informaciją apie prietaisų tipą, matavimo diapazoną ir patikros laiką.

Kaip atliekamas praktinis matavimas ir protokolo išdavimas

Procesas dažnai vyksta taip: skambutis ar užklausa, datos suderinimas, matavimai vietoje, protokolo parengimas, protokolo perdavimas savininkui ir juridiniams asmenims. Matavimus atlieka kvalifikuoti specialistai, naudojant profesionalią įrangą (pavyzdžiui, Metrel ir kt.). Po matavimų išduodamas oficialus protokolas, kurį pasirašo VERT atestuotas specialistas. Protokolas turi teisinę galią ir yra priimamas elektros įrenginių naudotojų atžvilgiu, įskaitant ESO, draudimo bendroves ir bankus.

Metaserialiniai duomenys ir praktiniai patarimai

Prieš matavimus patartina atlikti parengiamuosius darbus: įrengti tinkamas saugos priemones, atjungti grandines tam tikroms procedūroms, užtikrinti, kad nepasiektų energijos dalys, kurios gali būti pavojingos. Per matavimų procesą svarbu užpildyti įrašus ir lenteles, kad būtų lengviau analizuoti rezultatus. Tepantys ar korozuoti kontaktai gali būti „tylus žudikas“; todėl profilaktiniai patikrinimai turi būti atliekami reguliariai ir laikantis nustatytų terminų.

Įvertinimas ir praktiniai pavyzdžiai

Įmonių praktikoje matavimo protokolai dažnai pateikiami su lentelėmis ir pavyzdžiais. Pavyzdžiui, įvairiose įmonėse atliekami izoliacijos varžos matavimai su skirtingomis įrenginių konfigūracijomis ir skirtingais elektrodo išdėstymais. Analizuojant rezultatus, svarbu nurodyti, ar gautos vertės atitinka normas; kai kuriais atvejais gali būti būtina atlikti papildomus matavimus ar pakeisti įrenginius.

Termovizija kaip papildomas įrankis

Termovizija leidžia pamatyti tai, kas nematoma akiai - perkaitusias įtampos dalis, perbrauktus grandinių taškus ir silpnas vietas. Didžiausias termovizijos privalumas - atliekama nenaikinant elektros, todėl neužtarnauja veiklos. Papildomi matavimai (kilpų varža, pereinamųjų kontaktų varža) atliekami įjungtu tinklu, o izoliacijos varža - su atjungta grandimi, kai reikia tiksliai įvertinti izoliacijos būklę.

Teisiniai aktai ir praktiniai patarimai įmonėms

Nuo 2014 metų įsigaliojo pakeitimai objekto priešgaisrines saugos reglamentavimo procedūrose. Įmonės vadovai turėtų skirti pakankamai dėmesio šiai sričiai, turėti žinių, įtraukti į darbų planus profilaktines priemones. Paslaugos teikiamos laikantis teisės aktų reikalavimų, o matavimus galima atlikti po rekonstrukcijų, remonto ar instaliacijos modernizacijos.

Formalūs matavimo žingsniai

1. Skambutis arba užklausa dėl objekto tipo ir vietos.
2. Duomenų derinimas ir vizito laiko suderinimas.
3. Vietiniai matavimai - atliekami visi keturi varžų matavimai pagal Aprašą Nr. 1-281.
4. Parengtas protokolas - įkeliamas ir pateikiamas savininkui bei atsakingoms institucijoms.
5. Protokolas - juridiniai asmenys ir fiziniai asmenys gali gauti faktūras už paslaugą.

Protokolo įvertinimas ir praktiniai duomenys

Matavimo protokolai dažnai apima vertes iš skirtingų įrenginių, prietaisų ir sąlygų. Jie gali būti pateikiami kaip lentelės su įrenginių pavadinimais, matavimo datomis, įrenginių tipais ir gaunamomis varžų vertėmis. Kartais tokie protokolai būna su papildomais komentarais apie galimas klaidas ir matavimo tikslumo apribojimus.

Santrauka praktiniam taikymui

Varžų matavimai yra esminė elektros instaliacijos saugos dalis. Įvairovė matavimo metodų ir įrangos užtikrina, kad būtų galima nustatyti įtampų įtvarą bei identifikuoti rizikas. Reguliariai atliekami matavimai, profilaktiniai darbai ir teisiniai protokolai - tai pagrindas užtikrinti elektros saugumą tiek namuose, tiek pramonėje.

Kaip matuoti izoliacijos varžą: megometru aprašyta procedūra, kurioje matuojama tarp fazių, fazės-nulio ir fazės-žemės, nustatoma įtampa ir srovė, skaičiuojant varžą Ohmais. Jei gaunama maža varža, reikia atidžiai įvertinti įrenginio saugumą ir galimas trūkumų šaltinius, o esant reikšmingiems neatitikimams - imtis atitinkamų veiksmų.
