Tinkamas elektros instaliacijos funkcionavimas lemia pačių vartotojų saugumą. Kad kabelių instaliacija veiktų gerai, turi būti tinkamai parinktos izoliacinės medžiagos, kabelio gyslos gerai izoliuotos viena nuo kitos. Tai užtikrina izoliaciniai apvalkalai, kuriais aptraukiami tiek kabelio laidininkai, tiek visas elektros kabelis. Šiuo metu populiariausia medžiaga, naudojama instaliacinių kabelių gamybai, yra polivinilchloridas, paprastai žymimas PVC. Kita alternatyvi medžiaga - tinklinis polietilenas, žymimas raidėmis XLPE. Šios izoliacinės medžiagos naudojamos tiek laidininko izoliacijai, tiek kabelio apvalkalui gaminti.
XLPE izoliuotų kabelių leistina laidininko įšilimo temperatūra yra +90 °C, o PVC izoliuotų kabelių - +70 °C. Tačiau šiuos temperatūrinius lygius galima koreguoti, gamybos metu naudojant įvairius priedus. Pavyzdžiui, modifikavus pagrindinę PVC mišinio sudėtį, galima pasiekti darbinę temperatūrą iki +90 °C, o prireikus leistiną darbinę temperatūrą galima padidinti net iki +250 °C. Tam naudojamos įvairios cheminės medžiagos, modifikuojančios pagrindinį PVC mišinį. Viena priežasčių, kodėl minėtas parametras toks svarbus, yra tiesioginis ryšys tarp perduodamos elektros srovės „kiekio“ konkrečios gyslos skerspjūviu ir tos gyslos leistino temperatūros padidėjimo.
Kuo didesnė elektros srovė, tuo daugiau išsiskiria šilumos ir atitinkamai kyla kabelio temperatūra. Iš pirmo žvilgsnio XLPE izoliacija turi daugiau pranašumų - daugiau elektros energijos galima perduoti kabeliu, izoliuotu XLPE, negu tokio pat skerspjūvio kabeliu, izoliuotu PVC izoliacija. Reikėtų dar paminėti minimalią kabelio klojimo temperatūrą. Lyginant kabelių XLPE/PVC (XLPE izoliacija ir PVC apvalkalas) ir PVC/PVC (izoliacija ir apvalkalas PVC) atsparumą degumui, reikia atkreipti dėmesį, kad abiem atvejais išorinis apvalkalas pagamintas iš PVC. Būtent išorinis apvalkalas ir yra pirmasis barjeras, kurį paveikia liepsna kilus gaisrui. Tas pats galioja laboratorijoje, kai tikrinamas kabelio atsparumas degumui, simuliuojant gaisro sąlygas. Abiem atvejais turime reikalą su tokia pačia medžiaga, tad ir jos degimo efektai turi būti identiški. Formalių skirtumų turėtų atsirasti tik po kelių ar keliolikos minučių, kai liepsna kirs apvalkalo sluoksnį ir pasiekia laidininko izoliaciją, tačiau praktiškai apvalkalo fragmentai dega toliau ir, jei yra skirtumų, tai jie nedideli.
Nagrinėjant įvairias hipotezes, pabrėžtina: jeigu XLPE medžiaga nebūtų padengta PVC, tai taptų ugnies išplitimo kanalu, nes XLPE yra degi medžiaga, palaikanti degimą. Atskirą izoliacinių medžiagų grupę sudaro halogenų neturintys polimerai. Pirmoji jų būtų behalogeniniai kabeliai XLPE/LSZH (XLPE izoliacija ir halogenų neturinčios silikoninės gumos ar polimerinio kompaundo apvalkalas). Kabeliai, izoliuoti halogenų neturinčiomis medžiagomis, yra mažo dūmingumo ir gaisro metu neišskiria žmonėms pavojingų nuodingų korozinių dujų. Dėl šių savybių behalogeniai kabeliai naudojami visuomeniniuose pastatuose, požeminių perėjų, metro ir pan. Antrąją grupę sudaro specialios paskirties kabeliai LSZH/LSZH (izoliacija ir apvalkalas iš halogenų neturinčios silikoninės gumos ar polimerinio kompaundo). Paprastai šių kabelių net išorinio apvalkalo spalva yra oranžinė. Specialios paskirties kabeliai atitinka specialius reikalavimus - gaisro metu tam tikrą laiką išlaiko izoliacijos (FE180) bei srovės (E30 ar E90) vientisumą. Tačiau reikia atkreipti dėmesį, kad behalogenės izoliacinės medžiagos yra gana kietos. Kabeliai, izoliuoti jomis, yra gerokai kietesni, sunkiau lankstomi, instaliacija sudėtingesnė nei naudojant kabelius, izoliuotus PVC ar XLPE.
Elektros kabeliai ir laidai - tai svarbus žmonių gyvenimo ir turto apsaugos elementas kilus gaisrui. Kaip rodo ilgametė gaisrų tyrimų medžiaga, kabeliai retai kada būna gaisro priežastis. Dažniausiai kalta nevykusi instaliacija. Todėl svarbu pasirinkti tinkamus kabelius ir tinkamą instaliaciją. Šis pasirinkimas negali apsiriboti vien izoliacine medžiaga. Nėra vienos tobulos ir universalios medžiagos rūšies, kuri užtikrintų visų kabelio, naudojamo įvairiomis darbo sąlygomis, parametrų aukščiausią lygį. Paprastai vienos srities pranašumai kompensuojami silpnesniu rezultatu kitoje srityje. Todėl žymiai svarbesnė tinkama kabelių gamyba pagal gamintojo deklaruojamus standartus, patvirtintus CE atitikties deklaracijomis ir sertifikatais, taip pat atitikties Europos Sąjungos direktyvoms, ant gaminio žymimomis ženklais „RoHS“ ir „REACH“.
TheXLPE izoliuotas kabelis Sutrumpinimas iš kryžminių polietileno izoliuotų kabelių, yra plačiai naudojami elektros sektoriuje dėl savo pranašumų, palyginti su kabeliais su PVC izoliacija. XLPE reiškia kryžminio sujungimo procesą, kuris pagerina šilumines ir mechanines izoliacinės medžiagos savybes, išskiriant ją nuo PVC izoliacijos, žinomos dėl mažesnės šiluminės varžos ir lankstumo. Professionalams labai svarbu suprasti XLPE izoliacijos reikšmę, skirtumus ir pranašumus, palyginti su PVC kabeliais, kad jie galėtų tinkamai pasirinkti kabelių pasirinkimą konkretiems projektams. Turėdamas patirties elektros pramonėje, dažnai susidurdavau su užklausomis apie XLPE kabelius ir jų pranašumus, palyginti su PVC izoliacija. Palyginti su įprastais PVC kabeliais, XLPE (skersinio ryšio polietileno) izoliuoti kabeliai yra kabelių technologijos proveržis. Tam tikro tipo termoreaktingasis polimeras, vadinamas kryžminiu polietilenu, pereina cheminį procesą, kad sukurtų trimatę molekulinę struktūrą, kuri pagerina polimero veikimą sudėtingose srityse. XLPE izoliuotas kabelis pasižymi puikiu atsparumu chemikalams ir drėgmei, užtikrinant kabelio ilgaamžiškumą ir patikimumą net atšiaurioje aplinkoje. PVC kabeliai turi izoliaciją, pagamintą iš termoplastinės medžiagos, kuri suminkštėja veikiant šilumai ir sukietėja aušinant. Produktai tapo pageidaujamu pasirinkimu įvairioms pramonės reikmėms dėl savo geresnių elektrinių savybių, mechaninio atsparumo ir atsparumo aplinkos veiksniams, palyginti su PVC kabeliais. Pagrindinis skirtumas tarp PVC ir XLPE kabelių izoliacijos yra jų molekulinė struktūra ir veikimas skirtingomis sąlygomis. Nors PVC kabeliai yra žinomi dėl savo lankstumo ir ekonomiškumo, XLPE kabeliai pasižymi puikiu šiluminiu stabilumu, didesne srovės galia ir geresniu atsparumu aplinkos veiksniams, tokiems kaip drėgmė ir chemikalai. XLPE izoliacijos molekulinė struktūra išskiria ją iš PVC izoliacijos. Nors PVC yra termoplastinė medžiaga, XLPE atlieka kryžminio susiejimo procesą, kuris paverčia jį termoreaktyviu polimeru.
XLPE izoliuotas kabelis turi keletą pranašumų, palyginti su PVC kabeliais, todėl jie yra tinkamiausias pasirinkimas įvairiose srityse. Vienas reikšmingų XLPE izoliacijos pranašumų yra jos puiki galimybė atlaikyti aukštą temperatūrą be degradacijos. Be to, XLPE izoliacija demonstruoja mažesnius dielektrinius nuostolius, sumažina vandens formavimosi poveikį ir padidina atsparumą elektros įtampai, o tai prisideda prie geresnio bendro kabelio veikimo ir ilgaamžiškumo. Be išskirtinių elektrinių savybių, XLPE izoliacija yra nekenksminga aplinkai. Skirtingai nuo PVC izoliacijos, XLPE sudėtyje nėra kenksmingų medžiagų, tokių kaip švinas ar kadmis, o tai atitinka pasaulinį perėjimą prie tvarių ir ekologiškų medžiagų gamybos pramonėje. Dėl išskirtinio gaminio šiluminio stabilumo, geresnių elektrinių savybių ir ekologiškumo jis yra patikimas ir pritaikomas įvairioms reikmėms, įskaitant atsinaujinančios energijos projektus ir pramonines elektros energijos sistemas. Apibendrinant galima pasakyti, kad jo naudojimas turi daug pranašumų, palyginti su tradiciniais PVC kabeliais, įskaitant puikias šilumines charakteristikas, didesnį patvarumą ir aplinkos tvarumą.
XLPE izoliuotas kabelis yra viena iš populiariausių kabelių formų didelio našumo elektros projektams. Kadangi perduodant aukštą įtampą jie lengvai netirpsta; jie nerūdija veikiami korozinių rūgščių, dujų ir druskų; XLPE požeminiai kabeliai taip pat yra puikus pasirinkimas elektros energijos perdavimui lauke, kadangi jie yra didelio našumo, ilgalaikės izoliacijos pasirinkimas. Taigi, kas tiksliai yra XLPE kabelis ir ką reiškia XLPE? Kabeliai kartais turi kelis pavadinimus, kad būtų galima identifikuoti tą patį kabelį. Vienas iš tokių pavyzdžių yra PVC XLPE kabelis. Priklausomai nuo gamintojo, XLPE laidas taip pat gali būti identifikuojamas kaip PEX arba XPE laidas. Trys santrumpos reiškia tą patį: XLPE kabelis. Norint suprasti, ką reiškia XLPE kabelis, pirmiausia reikia suprasti, ką reiškia įvairios santrumpos „XLPE“ dalys. Šiuo atveju „PE“ reiškia polietileną - pagrindinę medžiagą, kurią XLPE kabelių gamintojai naudoja kabeliams gaminti.
Behalogeniniai ir specialios paskirties kabeliai
Aprašant rinkos pasirinkimą, būtina pažymėti behalogeninius kabelius XLPE/LSZH ir LSZH kabelius. XLPE/LSZH kabeliai užtikrina mažą dūmingumą ir mažiau išskiria pavojingų nuodingų dujų kilus gaisrui. Todėl jie naudojami visuomeniniuose pastatuose, požeminiuose perėjimuose, metro ir pan. Behalogeniniai kabeliai yra gana kieti, todėl instaliacija gali būti sudėtingesnė nei PVC ar XLPE kabelių diegimas.
LSZH kabeliai siekia specialiųjų reikalavimų - izoliacija ir apvalkalas iš halogenų neturinčios silikoninės gumos ar polimerinio kompaundo. Paprastai šių kabelių išorinio apvalkalo spalva yra oranžinė. Specialios paskirties kabeliai atitinka gaisro metu tam tikrą laiką išlaikyti izoliacijos (FE180) bei srovės (E30 ar E90) vientisumą. Tačiau reikia atkreipti dėmesį, kad behalogeninės izoliacinės medžiagos yra gana kietos ir instaliacija reikalauja daugiau atidumo.
Elektros kabeliai ir laidai - tai svarbus žmonių gyvenimo ir turto apsaugos elementas kilus gaisrui. Kaip rodo gaisrų tyrimų medžiaga, kabeliai retai kada būna gaisro priežastis. Dažniausiai kaltė tenka nevykusiai instaliacijai. Todėl svarbu pasirinkti tinkamus kabelius ir tinkamą instaliaciją. Šis pasirinkimas negali apsiriboti vien izoliacine medžiaga. Nėra vienos tobulos ir universalios medžiagos rūšies, kuri užtikrintų visų kabelio parametrų aukščiausią lygį. Žymiai svarbiau - laikytis gamintojo CE deklaracijų ir sertifikatų, RoHS ir REACH žymėjimų.

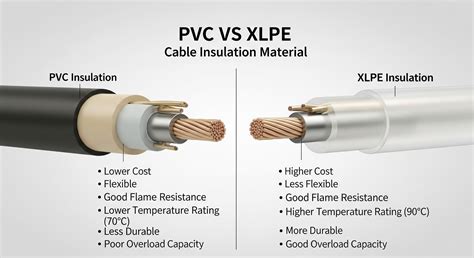

XLPE kabeliai yra vieni iš populiariausių didelio našumo elektros projektams. Jie pasižymi puikiu šiluminiu stabilumu, didesne srovės pralaidumo galia ir didesniu atsparumu aplinkos veiksniams. Palyginti su PVC, XLPE turi geresnį atsparumą drėgmei, chemikalams ir UV spinduliuotei. XLPE izoliacijos molekulinė struktūra yra kryžminio sujungimo procesas, kuris pagerina šiluminę ir mechaninę izoliacijos veikimą. PVC izoliacija yra termoplastinė, mažiau atspari aukštoms temperatūroms ir dažnai turi mažesnę dielektrinę kokybę lyginant su XLPE.
Noriu pridėti, kad XLPE kabeliai yra tinkamas pasirinkimas ne tik įprastoms apkrovoms, bet ir atsinaujinančios energijos projektams bei pramoninėms elektros sistemoms dėl savo ilgaamžiškumo, atsparumo drėgmei ir chemikalams, bei didesnės mechaninės įtampos atsparumo. Tai rezultatas kryžminio polietileno savybių bei atsparumo aukštoms temperatūroms.
Iki šiol vienareikšmės universalią medžiagą kabeliams nėra. Kiekviena šalis, projektas ar pastatas turi specifinius reikalavimus. Dėl to svarbiausia - laikytis gamintojo deklaracijų, atitikties CE, RoHS ir REACH reikalavimų, bei pritaikyti kabelius pagal konkrečias darbo sąlygas ir aplinkos veiksnius. XLPE įsigalina kaip viena iš pažangiausių izoliacijos technologijų, siūlanti aukštą šiluminį stabilumą, didesnį srovės pralaidumą, mažą dūmingumą ir didesnį atsparumą aplinkos veiksniams, tuo pačiu metu pasižymi tvaresne kilmės medžiaga nei PVC.
HV XLPE Underground Cable Construction Explained | Layers, Function & Design
Apibendrinimas
XLPE izoliuotas kabelis yra viena iš populiariausių kabelių formų didelio našumo elektros projektams dėl savo puikių šiluminių ir mekaninių savybių, didesnio srovės pralaidumo bei didesnio atsparumo aplinkos veiksniams. Nors PVC turi privalumų - lankstumas ir ekonomiškumas, XLPE užtikrina geresnį stabilumą esant aukštoms temperatūroms, didesnį patvarumą ir galinį tvarumą. Be to, behalogeniniai ir LSZH kabeliai mažina dūmingumą bei pavojingas dujas kilus gaisrui, taip pat yra tinkami visuomeninėms erdvėms ir požeminėms infrastruktūroms. Pasirenkant kabelius, svarbiausia ne tik izoliacinė medžiaga, bet ir gamintojo deklaruoti standartai bei atitiktis ES direktyvoms.
