Juodo metalo vamzdis ilgis standartai: plieninių vamzdžių matmenys ir tvarkaraščiai

Yra skirtingi standartai, apibūdinantys plieninio vamzdžio dydį, skersmenį ir sienelės storį. Daugiausia yra ASME B 36.10, ASME B 36.19. Atitinkama standartinė specifikacija ASME B 36.10M ir B 36.19M. Taip pat ASME B36.10, B36.19 dažnai laikomi kaip plieninio vamzdžio matmenų pagrindai. Šie vamzdžiai apima besiūlius arba suvirintus tipus ir naudojami esant aukštai arba žemai temperatūrai ir slėgiui. Vamzdis skiriasi nuo vamzdžio (vamzdis prieš vamzdį), čia vamzdis yra specialiai skirtas vamždynų sistemoms, skysčiams (alyvai ir dujoms, vandeniui, srutoms).

Vandens, dujų ir prietaisų ryšiai: kaip turi būti matuojami plieniniai vamzdžiai

Naudokite ASME B 36.10M standartą. Šiame standarte vamzdžio išorinis skersmuo yra mažesnis nei 12,75 colio (NPS 12, DN 300), faktinis vamzdžio skersmuo yra didesnis nei NPS (vardinis vamzdžio dydis) arba DN (vardinis skersmuo). Kita vertus, plieninių vamzdžių matmenims faktinis išorinis skersmuo yra vienodas su visų dydžių vamzdžių numeriais. Kodėl mažesnio nei NPS 12 (DN 300) vamzdžio skersmuo yra skirtingas? Pirmiausia, visas vamzdžio dydis turėtų būti nurodytas kaip vardinis vamzdžio dydis (NPS). Antra, nuo NPS 1/8 (DN 6) iki NPS 12 (DN 300) jie yra pagrįsti standartiniu išoriniu skersmeniu (OD). Šis OD iš pradžių buvo pasirinktas siekiant nurodyti vamzdžio matmenis, tačiau sienelės storis yra vidinis skersmuo (ID). Mažiems vamzdžiams gali būti skirtingas OD ir ID, tačiau didėjant vamzdžio matmenims, OD ir ID artėjai tampa vienodi. Abu šiuos dydžių sudėties elementus priima ASME B 36.10M standarte.

Plieninių vamzdžių tvarkaraštis

ASME B36.10M vamzdžių tvarkaraštis nustatytas kaip standartinis (STD), buvęs standartinis (XS) arba dvigubai ypač stiprus (XXS); taip pat yra tvarkaraščių: 5, 10, 20, 30, 40, 80, 120, 160. ASME B36.19M skirtas nerūdijančio plieno vamzdžių matmenims, įskaitant besiūlius ir suvirintus tipus. Šis matmenų standartas dažniausiai yra tas pats kaip ASTM B36.10M. Tačiau kai kurios dalys gali būti: a) NPS 14-NPS 22 (DN 350-550), tvarkaraštis 10S; b) 40S sąrašo NPS 12; c) 80S tvarkaraščio NPS 10 ir 12. Aukščiau pateiktas vamzdžio storis skiriasi naudojant B36.10M, todėl čia naudojama priesaga „S“.

Greitojo vamzdžio matmenų pagrindai

1. Vamzdžių sienelių storis: naudojamas plieno vamzdžių tvarkaraštis, pvz., 40 plieninių vamzdžių, 80 vamzdžių tvarkaraštis.
2. Vamzdžio skersmenys: vardinis vamzdžio dydis (NPS) ir DN (nominalusis skersmuo).
3. Vamzdžio svorio klasė (WGT): LB/FT (svarai už pėdą), KG/M (kg per metrą).

Kodėl tvarkaraštis ir dydis yra svarbūs?

Plieninio vamzdžio matmenys apima išorinį skersmenį OD, vidinį skersmenį ID ir sienelės storį WT, o tai lemia vidinį slėgį, kurį vamzdis gali atlaikyti. Dėl to sienelės storis nurodomas tvarkaraščiuose (SCH). Tvarkaraščio formulė: Sch = P / (ó t) × 1000, kur P - projektinis slėgis, o - leistinas medžiagų įtempis esant projektinei temperatūrai. Ši formulė apibrėžia, kaip tvarkaraščių skaičiai atitinka skirtingus slėgius ir sienelių storį, kad būtų užtikrintas saugus vamzdžio naudojimas skysčių transportavimui.

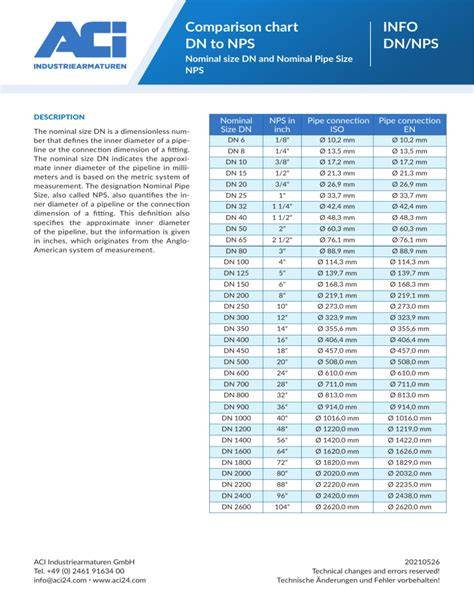

Kas yra NPS, DN ir jų konvertavimas?

Vardinis vamzdžio dydis (NPS) yra Šiaurės Amerikos standartinių dydžių rinkinys, skirtas vamzdžiams, naudojamiems aukštam arba žemam slėgiui ir temperatūrai. DN (nominalusis skersmuo) yra bendras įvairių vamzdžių ir priedų dydis, dažnai pateikiamas milimetrais. Konversijos: DN = NPS × 25,4 mm, o NPS = DN / 25,4 mm. Paprastai šios vertės laikomos atitinkamomis, nors realesni matmenys priklauso nuo specific tvarkaraščio ir sienelės storio.

Vamzdžio svorio klasė (WGT) ir TVARKARAŠČIAI

WGT klasėje apibūdinamas vamzdžio sienelės storis: STD (standartinis), XS (ypač stiprus) ir XXS (dvigubas ypatingai stiprus). Pirmasis standartas buvo STD, o XS ir XXS prisidėjo prie didesnio slėgio atsparumo. Daugelyje sąrašų taip pat naudojami papildomi tvarkaraščiai, pavyzdžiui, 5, 10, 20, 30, 40, 80, 120, 160, kurie apima skirtingus sienelės storio variantus. Atsižvelgiant į šiuos standartus, pardavėjas gali pateikti išsamų vamzdžio aprašymą su tinkamais NPS, SCHED arba WGT deriniais.

Kaip teisingai apibūdinti plieninio vamzdžio matmenis?

• Išreikšti kaip “išorinis skersmuo × sienelės storis” (OD × WT), pvz., 9 88,9 mm × 5,49 mm (3 1/2 colio × 0,216 colio). Taip pat galima nurodyti ilgį: 6 m (20 pėdų) arba 12 m (40 pėdų), SRL (single random length) arba DRL (double random length).
• Išreikšti kaip “NPS × tvarkaraštis” (NPS × SCH), pvz., NPS 3 colių × Sch 40, NPS 4 colių × Sch 40.
• Išreikšti kaip “NPS × WGT” (NPS × STD/XS/XXS), pvz., NPS 3 colių × SCH STD.
• Naudoti „OD × lb/pėda“ apibūdinimą Šiaurės ir Pietų Amerikose: OD 3 1/2 ”, 16,8 svaro/pėdos.

Kas yra juodasis vamzdis ir kur jis taikomas?

Juodasis vamzdis reikalingas dujų transportavimui ir dažnai naudojamas prietaisų ryšiams prie dujų tiekimo linijų. Jis pagamintas iš geležies oksido, susidariusio ant paviršiaus, ir įprastai naudojamas įmonėse ir gyvenamuosiuose namuose dujų tiekimui. Juodasis plienas gerai atsparus aukštai temperatūrai ir gali būti sujungiamas suvirinant arba mechaninėmis movomis. Paprastai jis naudojamas priešgaisrinėms purkštukams ir gali būti naudojamas vietoj cinkuoto vamzdžio projektuose, išskyrus vandens tiekimą gerti.

Tai yra žemiau: juodasis plienas yra įprastas ir pigesnis, teikia geresnį atsparumą korozijai nei ketaus vamzdžiai, ir gali būti tiekiamas su įvairiais standartais, tokiais kaip ASTM A106 B, ASTM A53 ir kt. Jis dažnai naudojamas skysčiams su slėgiu, todėl svarbu pasirinkti tinkamą sienelės storį ir tvarkaraštį. Juodojo plieno vamzdžiai ir vamzdžiai yra lengvai prieinami rinkoje ir gali būti išpjauti iki pageidaujamo ilgio bei apdoroti papildomomis dangomis.

Juodojo vamzdžio vs cinkuoto vamzdžio: pagrindiniai skirtumai

• Skiedimas: juodas vamzdis yra be dengimo, cinkuotas turi cinko dangą.
• Atsparumas korozijai: juodas vamzdis yra mažiau atsparus korozijai lauke; cinkuotas vamzdis užtikrina ilgesnį atsparumą korozijai.
• Kaina: juodas vamzdis paprastai yra pigesnis už cinkuotą dėl dangos.
• Programos: juodasis vamzdis tinka dujų linijoms; cinkuotas vamzdis labiau tinka vandens linijoms.

Vamzdžių matmenų lentelės ir pavyzdžiai

Daugelyje standartų šie parametrai sujungti į lenteles. Pavyzdžiui, NPS × SCH iš esmės rodo storį ir skersmenį, o OD ir ID didina ar mažina tvirtinimo ir apkrovos reikalavimus. Apskritai, VII lentelėse pateikiama NPS, OD, ID ir WT, o svarmenys gali būti pateikiami LB/FT arba KG/M. Dažni pavyzdžiai: NPS 6 colių × Sch 40; NPS 4 colių × Sch STD; NPS 3 × XS ir pan. Tokie pavyzdžiai gali būti derinami su konkrečiais medžiagų standartais, pavyzdžiui, ASTM A106 B arba API 5L, priklausomai nuo taikymo ir užpildymo aplinkybių.

Praktiškas pavyzdys

Tokio dydžio aprašymas gali būti „NPS 6 colių, 40 priedas, ASTM A106 B klasė, 6 metrų ilgis“. Tai reiškia plieninį vamzdį, kurio vardinis skersmuo yra 6 coliai, tvarkaraštis 40, pagamintas pagal ASTM A106 B klasės standartus, o ilgis - 6 metrai.

Vamzdžio dydžių kontekstai

Standartai ir matmenys yra sudėtingi, bet būtini inžineriniams sprendimams. Jie užtikrina, kad vamzdis atlaikytų transportuojamų skysčių slėgį ir temperatūrą. Plieniniai vamzdžiai ir jungtys yra pagrindiniai šildymo, vėsinimo, priešgaisrinės įrangos, vandentiekio sistemų komponentai. Nors šiuolaikinėje rinkoje atsiranda naujų sprendimų (pvz., daugiasluoksnių ar presuojamų vamzdžių sistemas), plieniniai vamzdžiai išlieka svarbiu pasirinkimu dėl jų patvarumo ir atsparumo slėgiams.
