Vandentiekio vamzdis PE100 (63 mm x 4,7 mm, PN10) - tai aukščiausios kokybės slėginis polietileno vamzdis, skirtas magistralinėms vandens tiekimo sistemoms. Pagamintas iš PE100 klasės medžiagos, šis vamzdis pasižymi padidintu atsparumu mechaniniams įtempimams, plyšiams ir ilgalaikėms apkrovoms. 63 mm skersmuo užtikrina didelį vandens pralaidumą, todėl jis idealiai tinka pagrindinėms vandentiekio trasoms, galingoms laistymo sistemoms bei pramoniniams įvadams. 63 mm polietileninis (PE) vamzdis yra standartinis pasirinkimas ten, kur reikalingas didelis vandens debitas ir maksimalus sistemos saugumas.

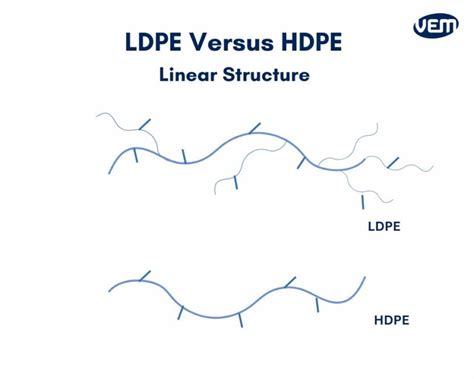

Klojant 63 mm PE vamzdį tranšėjose, rekomenduojama naudoti smėlio „pagalvę“ (bent 10 cm po vamzdžiu ir virš jo), kad apsaugotumėte vamzdžio sieneles nuo aštrių akmenų ar grunto spaudimo. Visų pirma pradėkime nuo pradžių: kas yra PE vamzdžiai? PE vamzdžiams galima priskirti tiek LDPE, tiek HDPE tipo vamzdžius. LDPE vamzdis yra specialus, mažesnio diametro (iki 40 mm ir mažiau), plonasienis vamzdis naudojamas įvairiems laistymo darbams. Gali būti klojamas šiltnamiuose ar atvirame lauke. Šis vamzdis yra atsparus visoms žemės ūkyje naudojamoms trąšoms ir chemikalams, ultravioletiniams spinduliams. LDPE vamzdį patogu naudoti įvairiems laistymo darbams, nes gali būti naudojamas tiek tiesti ant žemės paviršiaus, tiek užkasti po žeme.
HDPE vamzdis yra tvirtesnis, storasienis ir didesnio diametro vamzdis (nuo 40 mm ir daugiau) lyginant su LDPE. HDPE vamzdžiai dažniausiai naudojami didelius laistomus plotus turinčių ūkininkų. Norint tolygiai ir kokybiškai palieti didelius plotus - reikia didesnio diametro vamzdžio (reikia, kad praeitų didesnis ir intensyvesnis vandens srautas). HDPE vamzdį dažnai stato, kaip magistralinį vamzdį ir nuo jo jungia eilių (vagų) atšakas: lašelines juostas ar lašelinius vamzdžius. HDPE vamzdis taip pat, kaip ir LDPE, atsparus įvairiems naudojamiems chemikalams ir trąšoms bei gali būti užkastas po žeme.
PE jungtys puikiai tinka PE vamzdžiams: tiek LDPE, tiek HDPE vamzdžiams. Mūsų elektroninėje ir fizinėje parduotuvėje rasite itin platų pasirinkimą 16, 20, 25, 32, 40, 50, 63, 75 mm diametro, įvairių sriegių PE vamzdžiams skirtų sujungimų, trišakių, alkūnių bei aklių. Be to, turime ir PE sujungimams skirtų specialių PE jungčių raktų, kurie padės lengviau pritvirtinti ar atsukti prie vamzdžio detales.
PE jungtis montuoti labai paprasta. Pirmiausiai dalinai išardykite sujungimą: nuimkite korpusą, baltą žiedelį ir likusią dalį. Paimkite korpusą, užmaukite ant vamzdžio. Pastumkite iki vidurio. Užmaukite ant vamzdžio baltą veržlę teisinga kryptimi, bet neprispauskite prie korpuso. Paimkite likusią sujungimo dalį, užmaukite ir prastumkite vamzdį pro guminį žiedą iki sienelės. Užsukite korpusą. Norėdami sandariai užveržti naudokite specialius raktus, jokiu būdu neveržkite replėmis ar kitais metaliniais įrankiais. Dažniausiai PE jungtys lūžta nuo per didelio užveržimo. Todėl montuodami venkite naudoti metalines reples.
Norėdami sujungti vamzdžius be šilumos, naudokite mechanines jungtis ir jungtis. Ši dviguba užveržiama mova skirta standžiam ir sandariam dviejų polietileno (PE) vamzdžių sujungimui. Idealiai tinka geriamojo vandens sistemoms, laistymo tinklams bei kitiems lauko vandentiekio darbams. Užveržiama redukcinė mova skirta sandariai sujungti du skirtingo skersmens polietileno (PE) vamzdžius: 50 mm ir 40 mm. Montavimo metu vamzdžio galai įstumiami į plastikinę jungtį, kuri užveržama veržliniu įrankiu. Užveržiamas (kompresinis) redukcinis trišakis skirtas suformuoti 32 mm atšaką nuo pagrindinės 40 mm polietileno (PE) vamzdyno linijos.
Vamzdžiai, kurių skersmuo 20-110 mm, tiekiami ritėse, 90-1200 mm vamzdžiai tiekiami gabalais, o jungiamosios dalys tiekiamos vienetais. Galimi sujungimo metodai: Sandūrinis (tiesioginis) virinimas; Elektra virinamomis jungtimis (elektromovomis).
„Uponor Q&E“ jungties išardymas. Metodas Nr.2 išsaugant jungtį. Temperatūros poveikis ir ilgis reiktų atkreipti dėmesį į temperatūros poveikį HDPE vamzdžiams. Aukšta temperatūra gali turėti neigiamą įtaką HDPE vamzdžiams. Dėl šios priežasties Rangovas turi užtikrinti tinkamą gaminių (vamzdžių, jungimo detalių) transportavimą į statybos aikštelę ir sandėliavimą joje. Rangovas turėtų žinoti, kad dėl didelių temperatūros svyrimų gali kisti ir vamzdžio ilgis. Pavyzdys: jei vasaros dieną vamzdžio palikto saulėje temperatūra gali siekti 40°C, o užkasto per naktį nukristi iki 10°C, tai 500 m vamzdžio ilgis gali sutrumpėti daugiau kaip 2,5 m.
Esant poreikiui HDPE vamzdžius galima šiek tiek sulenkti. Slėgio bandymai ir standartai. Atlikite slėgio bandymus, kad patikrintumėte sumontuotos vamzdynų sistemos vientisumą. Vamzdžiai ir jų jungtys turi atitikti Lietuvos Respublikoje galiojančias normas ir standartus. Šiuo metu vamzdžiams taikomi standartai LST EN 12201-2:2011+A1:2013 „Vandentiekio ir slėginio nuotakyno plastikinių vamzdynų sistemos. Polietilenas (PE). 2 dalis. Vamzdžiai“, LST CEN/TS 12201-7:2004 „Vandentiekio plastikinių vamzdynų sistemos. Polietilenas (PE). 7 dalis. Atitikties įvertinimo vadovas“ ir LST EN 13244-2:2002 „Požeminės ir antžeminės slėginės bendrosios paskirties vandens, drenažo ir nuotakyno plastikinių vamzdynų sistemos. Polietilenas (PE). 2 dalis. Vamzdžiai“ reikalavimai. Gamintojas privalo turėti ISO 9001:2008 (Kokybės vadybos sistemos. Reikalavimai) sertifikatą.
Polietileniniai (PE) vamzdžiai tapo populiariu pasirinkimu įvairiose srityse, įskaitant vandens tiekimą, dujų paskirstymą ir pramoninius procesus. Dėl jų lankstumo, ilgaamžiškumo ir atsparumo korozijai jie yra idealis sprendimas šiuolaikinėms vamzdynų sistemoms. Plastikiniai vandentiekio vamzdžiai gaminami iš PE100 arba PE100 RC žaliavos. Vamzdžiai, kurių skersmuo 20-110 mm, tiekiami ritėse, o 90-1200 mm vamzdžiai tiekiami gabalais. Dėka savo tvirtumo ir lankstumo, vamzdžių sistemos iš polietileno (PE) yra vienos populiariausių geriamam vandeniui transportuoti esant slėgiui. RC (crack resistant) yra sustiprinti PE100-RC standartą atitinkantys vamzdžiai.
PE vamzdžių savybės ir privalumai: PE vamzdžiai gaminami iš HDPE arba MDPE. Slėgio klasė PN nustatoma esant 20°C darbinei temperatūrai. PN10 reiškia, kad esant 20°C gali tekėti iki 10 barų slėgio skystis. SDR formuoja sienelės plonumą ir atitinkamai mažesnį slėgį. Saugos koeficientas C negali būti mažesnis nei 1,25. HDPE vamzdžiai gali būti šiek tiek sulenkti (apytiksliai 15°), o tai turi būti įvertinama projektuose. Magistraliniai PE vamzdžiai dažnai sujungiami su atšakomomis linijomis, kai kuriais atvejais taikant lašelinės drėkinimo sistemas.
PE jungiamųjų detalių privalumai apima lengvą montavimą, atsparumą korozijai, mažesnes ilgaamžiškumo eksploatacines išlaidas ir didesnį atsparumą cheminėms medžiagoms bei mechaniniams pažeidimams. Lygus vidinis HDPE jungiamųjų detalių paviršius sumažina trinties nuostolius ir pagerina srautą. Dėl lankstumo HDPE jungtys puikiai tinka teritorijoms su požeminiais judėjimais ir seisminiais pokyčiais. Plieninės jungtys yra tvirtesnės, tačiau labiau linkusios į koroziją ir reikalauja sudėtingesnių įrenginių montavimo. PE jungtys suteikia daug lankstumo ir efektyvumo montavime, sumažina darbo laiką ir įrankių poreikį.
Montavimo procedūros ir jungtys. PE jungtys tinka LDPE ir HDPE vamzdžiams. Pagrindiniai montavimo žingsniai: išardyti dalį jungties, užmaukti korpusą, pastumti vamzdį iki vidurio, uždėti baltą veržlę, praplosti, įstatyti likusią dalį, užsukti korpusą. Naudokite tik PE jungtinius raktus; nerekomenduojama naudoti replės ar metalinių įrankių, nes tai gali sugadinti jungtį. Galimi išorės ir vidinės jungtys, taip pat šildymo virinimo ir elektromovų jungtys. Taip pat pateikiama informacija apie temperatūros poveikį HDPE vamzdžiams ir į ką reikia atkreipti rangovo akiratį transportuojant ir sandėliuojant vamzdžius.
Taip pat pateikiama nuoroda į vaizdo įrašą su instrukcijomis apie PE jungčių naudojimą. Slėgio bandymai būtini siekiant užtikrinti sistemos vientisumą. Vamzdžiai ir jų jungtys turi atitikti Lietuvos Respublikoje galiojančias normas ir standartus: LST EN 12201-2:2011+A1:2013; LST CEN/TS 12201-7:2004; LST EN 13244-2:2002; ISO 9001:2008 sertifikatas. PE vamzdžiai su PE100 arba PE100 RC žaliava įsigalioja kaip populiarus sprendimas vandens tiekimo, nuotekų ir pramoninių sistemų įrengimui dėl savo tvirtumo, lankstumo ir atsparumo korozijai.
HDPE vamzdžių montavimo vaizdo įrašas - HDPE vamzdžių surinkimas
Galiausiai, rangovas turi atsižvelgti į temperatūros svyravimus ir jų įtaką ilgiui bei lankstumui, transportuojant ir montuojant vamzdžius. Dėl didelių temperatūros svyravimų gali kisti vamzdžio ilgis; pavyzdžiui, vasaros dieną 40°C, o naktį 10°C. Esant poreikiui HDPE vamzdžius galima šiek tiek sulenkti. Slėgio klasės ir SDR rodikliai lemia dangos storį ir galimą srovės slėgį. Pasirenkant 63 mm vamzdį būtina atsižvelgti į siūlomas jungtis, pralaidumą ir saugumą visose instaliacijose, nuo magistralinių linijų iki laistymo sistemų ir pramoninių įvadų.
| Medžiaga | Diametras | タイプ | Panaudojimas |
|---|---|---|---|
| PE100 | 63 mm | HDPE/Slėginis vamzdis | Magistralinės vandens tiekimo trasos, pramoniniai įvadai |
| LDPE | iki 40 mm | Plonasienis | Laistymas šiltnamiuose ir lauke |
| HDPE | nuo 40 mm | Storasienis | Dideli laistomi plotai, magistraliniai vamzdžiai |
Turėdami mintyje visus šiuos aspektus, galite pasirinkti tinkamiausią PE vamzdį ir jungtis jūsų vandentiekio projektui. Mūsų parduotuvė siūlo platų PE vamzdžių ir jų jungčių asortimentą, papildomus įrankius bei patarimus, kurie padės įvykdyti darbus greitai ir kokybiškai. Jeigu reikia konsultacijos, kreipkitės į mūsų srities specialistus el. paštu arba telefonu +370 5 276 00 41. Taip pat laukiame jūsų fizinėje parduotuvėje Eišiškių pl. adresu.
