Kiekvienas įrenginio elektros laidas (variklyje, generatoriuje, kabelyje, jungiklyje ar transformatoriuje) būtinai turi būti padengtas tam tikra elektros izoliacija. Pati viela dažniausiai yra vario arba aliuminio. Šis laidas yra geras elektros srovės, kuri maitina įrangą, laidininkas. Izoliacija atlieka priešingą laidininko funkciją. Izoliacijos aplink laidininką paskirtis paaiškinama Ohmo dėsniu. Elektroje įtampa yra kaip slėgis vandens siurblyje ir leidžia elektrai tekėti per varinį laidą. Yra tam tikras pasipriešinimas srovei, tačiau ši varža yra daug mažesnė nei izoliacija išilgai laido. Kuo didesnė įtampa, tuo didesnė srovė. Tačiau jokia izoliacija nėra tobula, tai yra, ji neturi begalinio atsparumo. Todėl dalis elektros energijos nuteka į žemę per izoliaciją. Tokia srovė yra tik viena milijonoji ampero dalis, tačiau izoliacija yra įrangos pagrindas. Gera izoliacija reiškia gana didelį atsparumą srovei. Izoliacinei medžiagai tai taip pat reiškia gebėjimą išlaikyti didelį atsparumą.
Jei izoliacijos varža sumažėja, įvyksta perkaitimas, ypač elektros varikliuose. Po kurio laiko varikliai nebegali saugiai veikti. Jei jis ir toliau bus naudojamas tokiu būdu, neišvengiamai perdegs variklis arba atsiras elektros gedimų. Izoliatoriaus atsparumas elektros srovei yra vadinamas izoliacijos varža. Pagrindinis principas yra tas, kad elektrinėje esančios dalys ir neelektrinės dalys turi būti izoliuotos viena nuo kitos, kad būtų užtikrinta, jog įrenginys yra saugus ir tvarus. Be to, turi būti baigta visų elektrinių ir elektroninių prietaisų izoliacija. Turi būti išmatuotas izoliacijos varža ir užtikrinta visa izoliacija tarp energijos grandinės ir aplinkos elektros grandinėje. Čia naudojami atskyrikliai neturi viršyti leistinos nuotėkio srovės ribos. Būtina užtikrinti, kad normaliomis eksploatavimo sąlygomis ir įtampa veikiančiose dalyse būtų visiškai atskirtos įtemptos sekcijos. Norėdami išvengti gyvų daiktų pažeidimo, liečiant neenergetines dalis, jie turėtų atlikti standartuose nurodytus izoliacijos bandymus ir imtis visų saugos priemonių.
Kas yra izoliacijos varža?
Izoliacijos varža - tai izoliacinės medžiagos nuolatinės srovės varža tam tikromis sąlygomis, tai yra nuotėkio srovės, tekančios per dielektriką po tam tikro poliarizacijos proceso laikotarpio, kiekis, atspindintis izoliacijos varžos vertės dydį. Izoliacijos varža yra integruota moderni pramoninė grandinė ir gamyba, orientuota į protingą dizainą. Sujungus Ohmo dėsnį R=U/I, jis apskaičiuoja nuotėkio srovę ant izoliacijos sluoksnio terpės, pritaikydamas tam tikrą nuolatinės srovės įtampą bandomajam objektui. Paprastai jis maitinamas nuolatinės srovės maitinimo šaltiniu ir palaipsniui didinamas nuolatinės srovės konvertavimo grandine.
Taip pat naudojami šiuolaikiniai testavimo įrenginiai ir taikomi visame pasaulyje pripažinti testavimo metodai. Akredituotose laboratorijose atliekami elektros saugos bandymai atlieka svarbią funkciją įrodant gaminio kokybę ir patikimumą. Mūsų organizacijoje dirba stiprūs darbuotojai, kurie atidžiai seka mokslo ir technologijų srities pokyčius pasaulyje ir nuolat tobulina save.
Izoliacijos varžos matuokliai ir jų naudojimas

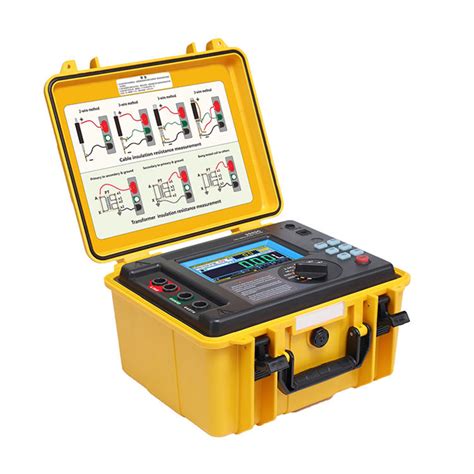

Be kita ko, iš dirbtuvių įrangos TME siūlo Fluke prekės ženklo profesionalios paskirties prietaisus. Neseniai šį asortimentą papildė naujieji nešiojamieji izoliacijos varžos matuokliai: FLK-1535 ir FLK-1537 modeliai. Juose galima rinktis matuojamąją įtampą nuo 250 V iki 2500 V ir matuoti izoliacijos varžą iki 500 GΩ. Matuokliai turi intuityvią sąsają ir didelį LCD ekraną su bargrafu. Kiti svarbūs prietaisų charakteristikos elementai - trumpojo jungimo srovė iki 5 mA ir CAT IV 600 V saugos kategorija. Be kitų, prietaisai turi automatinio grandinės iškrovimo po bandymo ir HOLD (ekrano sustabdymo) funkcijas. Tai leidžia greitai ir saugiau matuoti izoliacijos varžą. Standartinė matuoklių įranga, komplektuojama kartu su jais: minkštasis dėklas, USB laidas (tik FLK-1537), gnybtai (3 vnt.), matavimo laidai (3 vnt. - raudonas, juodas, žalias), baterija (akumuliatorius), matavimo antgaliai - 2 vnt.
Dažniausiai naudojamos izoliacijos varžos išėjimo įtampos yra keturių lygių: 500 V, 1000 V, 2500 V ir 5000 V. Jie daugiausia naudojami įvairiose srityse, tokiose kaip buitinė technika, elektros energijos tiekimo sistemos, naujos energetikos, geležinkelių ir naftos chemijos pramonė. Jie gali būti naudojami įrangos ar laikiklių, tokių kaip kabeliai, transformatoriai, varikliai, generatoriai, skirstomieji įrenginiai, kondensatoriai ir tt, izoliacijos charakteristikų bandymams. Be to, izoliacijos varžos naudojimas izoliacijos charakteristikoms matuoti taip pat apima „izoliacijos varžos sugerties koeficientą“ ir „izoliacijos varžos poliarizacijos indeksą“.
Matavimo principai ir saugos aspektai

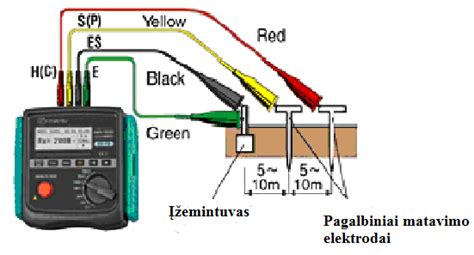

Izoliacijos varžos matavimas, tai yra izoliacijos bandymai, ty ar reikiama srovė Tai pagrįsta anoniminės medžiagos pritaikymu ir šios medžiagos generuojamos elektros srovės matavimu. Turi būti atlikti transformatorių, kabelių ir elektros prietaisų, elektros variklių ir generatorių izoliacinės dalys. Izoliacijos vertė reiškia, kad kuo didesnis įrenginio patikimumas, tuo didesnė galia. Šie įrenginiai ar įtaisai niekada neturėtų būti naudojami, jei izoliacijos vertė yra maža. ir nebus įmanoma saugiai dirbti. Be to, jei variklis bus toliau naudojamas, variklio tarnavimo laikas sutrumpės ir tai gali sukelti elektros avarijas.
Izoliacijos varža matuojama naudojant „Megger“ įtaisus. Jei izoliacijos (izoliacijos) varžos vertė yra mažesnė nei 2 megaohm, o variklio izoliacija yra labai prasta. Ši vertė yra kritinė tarp 2-5 megaohm, normali tarp 5-10 megaohm, gera tarp 10-50 megaohm, puiki tarp 50-100 megaohm ir puiki, jei yra 100 megaohm. Mūsų įmonė vykdo elektros saugos patikrinimus, izoliacijos (izoliacijos) varžos matavimus, galiojančius teisinius reikalavimus, šalies ir užsienio organizacijų išleistus standartus ir bandymų valdymą.
| Varžos vertė (MΩ) | Įvertinimas |
|---|---|
| < 2 | Labai prasta |
| 2-5 | Kritinė |
| 5-10 | Normali |
| 10-50 | Gera |
| 50-100 | Puiki |
| > 100 | Išskirtinė |
Taškai, į kuriuos reikia atsižvelgti matuojant izoliacijos varžą: â € ¢ Elektros instaliacijose leistina srovės vertė yra 1 mAâ €. â € ¢ Norint išmatuoti izoliacijos varžą, matuojama įtampa turėtų būti ne mažesnė kaip 1000 V.
„Fluke“ izoliacijos testeris veikimo metu (dar žinomas kaip „Megger“)
