Izoliacijos testavimas 2,5 kV ir pereinamųjų kontaktų varžos matavimas: vadovas pagal LR įsakymus ir praktikos patvirtinimus

Paslauga atliekama vadovaujantis 2016-10-26 Lietuvos Respublikos energetikos ministro įsakymu Nr. 1-281 „Dėl elektros įrenginių bandymų normų ir apimties aprašo patvirtinimo“, bei elektros įrenginių įrengimo bendrųjų taisyklių. Atliekame visus 4 elektros varžų matavimų tipus pagal įsakymą Nr. 1-281: izoliacijos varža, įžeminimo varža, pereinamųjų kontaktų varža ir fazė-nulis kilpos varža. Išduodame oficialius protokolus, priimamus PAGD, ESO, draudimo bendrovėms, savivaldybėms ir Darbo inspekcijai.

Kas yra varžų matavimai?

Varžų matavimai - tai elektros instaliacijos techninis patikrinimas, kurio metu specialiais prietaisais matuojamos elektros grandinių charakteristikos. Tai vienintelis objektyvus būdas patvirtinti, kad pastato elektros sistema yra saugi ir atitinka LR teisės aktų reikalavimus. Matavimus privaloma atlikti pagal Aprašą Nr. 1-281 (LR energetikos ministro 2016-10-26 įsakymas). Aprašas nustato, kokie matavimai privalomi, kokia metodika ir kokie normatyvai. Po matavimų išduodame oficialų protokolą, kurį pasirašo VERT atestuotas specialistas. Protokolas turi teisinę galią ir yra priimamas VERT, ESO, draudimo bendrovėms ir bankams.

Izoliacijos varža

Kada atliekamas? Privaloma tikrinkant naują instaliaciją, periodiškai, po remonto. Metodika. Megometru (500-1000 V DC) matuojama izoliacija tarp fazių, fazės-nulio ir fazės-žemės. Tikslas. Patikrina, ar laidų izoliacija nepažeista, ar nėra drėgmės įsigėrimo ar senėjimo defektų. Pažeista izoliacija kelia gaisro ir elektros smūgio riziką.

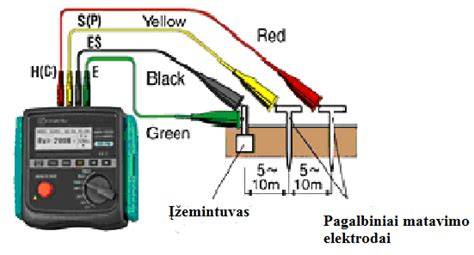

Įžeminimo varžos matavimas

Kada atliekamas? Naujoje instaliacijoje, po remonto ar rekonstrukcijos, periodiškai (paprastai kas 3 metus). Metodika. Matuojama įžeminimo kontūro varža - turi būti mažiau 10 omų. Naudojami sertifikuoti kalibruoti prietaisai; metodas parenkamas pagal objekto sąlygas. Tikslas. Užtikrinti, kad gedimo atveju įžeminimo srovė bus pakankama suveikti automatui ar RCD per saugos reikalavimuose nustatytą laiką.

Pereinamųjų kontaktų varžos matavimas

Kada atliekamas? Naujoje instaliacijoje, po remonto, rekonstrukcijos ar naujos statybos, periodiškai (kas 3 metus). Metodika. Matuojamos kabelių jungčių, gnybtų ir automatų kontaktų varžos. Naudojami sertifikuoti kalibruoti prietaisai. Tikslas. Padidėjusi kontaktinė varža gali sukelti perkaitimą ir yra viena iš dažniausių elektros gedimų priežasčių. Laiku matavimai leidžia identifikuoti silpnas jungtis.

Fazė-nulis kilpos varža (pilnutinėje grandinėje)

Kada atliekamas? Privalomas naujose instaliacijose, po skydelio modernizavimo ar didinant galią ESOMetodika. Metodika. Loop testeriu po įtampa matuojama trumpojo jungimo kilpos varža prie kiekvieno galinės grandinės taško. Tikslas. Patvirtinti, kad trumpojo jungimo srovė pakankama suveikti automatui per saugos reikalavimuose nustatytą laiką. Be šio matavimo negalima garantuoti saugos.

Kaip dažnai atlikti varžų matavimus?

Periodiškumas priklauso nuo patalpos tipo ir paskirties. Visi 4 matavimų tipai atliekami vienu metu - nustatytu intervalu pagal Aprašą Nr. 1-281. Pilna lentelė pagal įrangos ir patalpos tipą rasite straipsnyje. Svarbu: nepriklausomai nuo periodiškumo, matavimai privalomai atliekami po skydelio modernizavimo, galios didinimo, instaliacijos rekonstrukcijos, gaisro ar užplūsdinimo, bei pildant rangovo aktą ESO.

Kaip atliekame matavimus?

1. Skambutis / užklausa - nurodote objekto tipą, plotą ir vietą.
2. Datos suderinimas - suderiname vizito laiką.
3. Matavimai vietoje - atliekame visus matavimus pagal Aprašą Nr. 1-281.
4. Protokolo parengimas - išduodame oficialų matavimų protokolą per 1 d.d.
5. Pateikimas savininkui - protokolą perduodame, būtinas PAGD, draudimo bendrovėms, savivaldybei.

Įranga ir įrenginių pavyzdžiai

Atliekame matavimus naudojant profesionalią įrangą, įskaitant Megger tipo prietaisus ir METREL bei kitų gamintojų prietaisus. Pateikiame bandymams skirtą įrangą, įskaitant izoliacijos varžos matuoklį 2,5 kV, testavimo laidus, antgalius ir kt. Prietaisai laikomi LR matavimo priemonių registre (Nr. 2-2430:2013).

Teisinis kontekstas ir protokolai

Teisinis pagrindas - LR energetikos ministro 2016-10-26 įsakymas Nr. 1-281 (suvestinė redakcija 2023-07-01). Protokolai turi teisės galią ir yra priimami VERT, ESO, draudimo bendrovėmis ir bankais. Papildomai, matavimai gali būti naudingi tiek įrangos techninei priežiūrai, tiek patikimumo užtikrinimui, esant reikalavimams dėl patikros atlikimo ir dokumentacijos sutvarkymo.

Praktiniai patarimai ir techniniai akcentai

Izoliacijos varža chemija agresyvioje aplinkoje yra pažymėta kaip kritiškai jautri grandinė. Po 9 metų patalpos ar grandinių dekadenciškumas gali pasireikšti matavimų rezultatų pablogėjimu. Todėl svarbu atlikti reguliarų profilaktinį valymą, oksidavusių jungčių valymą, kontaktų suveržimą ir įžeminimo laidininkių patikrą. Jei profilaktinis darbas neatliekamas, kyla rizika dėl gedimų ir saugumo pažeidimų.

Vienas iš papildomų įrangos privalumų - galimybė matuoti iki 2,5 kV ir naudoti įvairias prisijungimo strategijas, įskaitant kryžminius jungtis ar egzoterminį suvirinimą. Tai gali sutaupyti laiką ir resursus, ypač kai reikia kelias ištisų elektros grandinių matavimus vienu metu.

Apžvalga apie naudą ir taikymą

Teorinėje praktikoje, izoliacijos varža ir pereinamųjų kontaktų varža yra esminiai indikatoriai, nurodantys grandinių patikimumą ir saugumą. Teisingai atlikti matavimai, parengtas protokolas ir laiku atliktos profilaktinės priemonės leidžia sumažinti gaisro riziką, užtikrinti tinklo veikimą ir laikytis teisinių reikalavimų.
