Vandens slėgis vamzdyje yra gyvybiškai svarbus privatiems namams, ūkiams ir pramoninei įrangai. Optimalus slėgis užtikrina sklandų maišytuvų, dušų, tualetų bei kitų armatūrų veikimą, o per didelis arba per mažas slėgis gali sukelti nuotėkius, apsinuodijimą ar net sprogimus vamzdynuose. Šiame straipsnyje apžvelgiama, kaip veikia slėgio reguliatoriai, hidrauliniai smūgiai, apsauginiai vožtuvai ir pagrindinės jų įtakos santechnikos įrangai sąlygos.
Slėgio reguliavimo svarba ir pagrindiniai reiškiniai
Standartiniai santechnikos įrenginiai, tokie kaip maišytuvai, tualetai ir dušo galvutės, yra pagaminti taip, kad atlaikytų iki maždaug 80 PSI slėgį. Dėl didelio slėgio bakas patiria įtampą, dėl kurios gali atsirasti nuotėkių ar net sprogimas. Optimalus vandens slėgis gyvenamajame name paprastai yra nuo 40 iki 80 PSI. Žemas slėgis iki 40 PSI laikomas žemu, o virš 80 PSI - aukštu slėgiu.
Dorojant slėgį, dažniausiai naudojamas arba įrengiamas vandens slėgio reguliatorius. Jei turite esamą reguliatorių, dažnai galima jį sureguliuoti patiems: atsukę veržliaraktį ir atsuktuvą, galite sumažinti arba padidinti slėgį. Tačiau svarbu nepamiršti, kad daugelyje namų santechnikos sistemų per didelis slėgis gali būti žalingas ir pranokti įrengtų komponentų darbo ribas.
Hidrauliniai smūgiai ir jų poveikis vamzdynams
Hidraulinis smūgis - staigus slėgio pakitimas vamzdyje dėl staigaus skysčio tekėjimo greičio pokyčio. Dažniausiai jis susiformuoja, kai staigiai uždaromas vožtuvas arba paleidžiamas siurblys. Teigiamas hidraulinis smūgis (kai slėgis stipriai padidėja) gali sukelti žymų pasipriešinimą ir pažeisti vamzdynų jungtis bei įrenginius. Neigiamas hidraulinis smūgis (slėgio sumažėjimas) kyla staigiai uždarius vožtuvus ar staigiai stabdant siurblį, gali sukelti silpnesnį ar netikslų įrenginių darbą.
Hidraulinių smūgių prevencijai taikomi keli metodai: didesni vamzdžiai, amortizuojančių įtaisų montavimas, išsiplėtimo indų (hidroforų) diegimas, automatika siurblio valdymui (minkšto paleidimo įranga), bypass atkarpos ir hidraulinio smūgio slopintuvai, taip pat apsauginiai vožtuvai, kurie sugeba sugeneruoti teigiamą atgalinį srautą ir sumažinti staigų slėgio šuolį.
Įvairių vamzdynų medžiagų atsparumas hidrauliniams smūgiams
Skirtingos vamzdžių medžiagos turi skirtingą atsparumą hidrauliniams smūgiams: PP vamzdžių sistema gali atlaikyti aukštesnį slėgį nei kai kurios kitos medžiagos. Pvz., PP vamzdžiai dažnai turi mažesnį maksimalų uždarymo slėgį nei plieniniai, stiklo pluošto arba PVC vamzdynai. Todėl įrengdami ar renkantis vožtuvus bei prietaisus, svarbu atsižvelgti į medžiagos savybes ir darbo sąlygas.
Vožtuvai ir jų įvairovė pumpuojamose sistemose
Vožtuvai - pagrindiniai įrenginiai, leidžiantys valdyti skysčių srautą vamzdyne. Jie skirstomi pagal funkcijas ir konstrukcines formas:
- Rutulinis vožtuvas - paprastos konstrukcijos, lengvai prižiūrimas, plačiai naudojamas žemo ir vidutinio slėgio vamzdynuose; gali būti remontuojamas paviršine apdirba.
- Diafragminiai vožtuvai - naudojami skysčiams su suspensijomis ar korozijai atspariose terpėse, bet negalima aukštam slėgiui ar aukštai temperatūrai; sandarumas užtikrinamas diafragma.
- Sklendės vožtuvas - tinka didelio skersmens vamzdynams, mažesnis pasipriešinimas, bet konstrukcija sudėtingesnė; plokštės padėties reguliavimas lemia srautą.
- Kamštinis vožtuvas - paprastai naudojamas žemesniam slėgiui ar tam tikroms terpių problemoms, turi greitą atidarymą/uždarymą, bet netinka aukštesniam slėgiui ar temperatūroms.
- Atbulinis vožtuvas - leidžia skysčiui tekėti tik viena kryptimi, uždaro srautą atgal; gali būti pakeliamasis arba svyravimo tipo.
- Drugelio vožtuvas - kompaktiška konstrukcija, dažnai naudojamas mažo slėgio, didelių skersmėnių vamzdynuose, transportuoja skystis ar dujas.

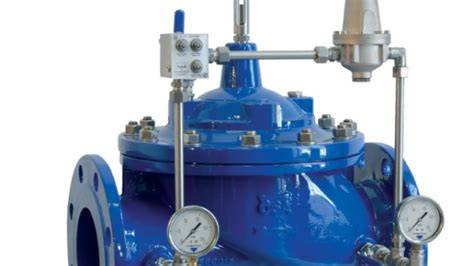

- Slėgio mažinimo vožtuvas - automatiškai sumažina slėgį iki nustatytos vertės, dažniausiai diafragminiai arba stūmokliniai tipai.
- Apsauginiai vožtuvai - naudojami cheminės gamybos ir šildymo sistemose, saugo nuo netikėto slėgio didėjimo; gali būti spyruokliniai arba svirtiniai.
- Pamušalo vožtuvas - naudojamas ten, kur terpė gali pažeisti vožtuvo korpusą; pamušalas pasirinktas pagal terpės sudėtį.
- Sulosiumo (apėjimo) vožtuvas - naudojamas reguliuoti skysčių pralaidumą per papildomą vamzdyną.
Be to, kai kuriuose hidroenergetiniuose ir šildymo sistemose diegiami specialūs vožtuvai bei įrenginiai, skirti sumažinti slėgio šuolius ir užtikrinti saugų sistemos veikimą. Pavyzdžiui, hidroforai (išsiplėtimo indai) ir hidraulinio smūgio slopintuvai gali smarkiai sumažinti rizikas, susijusias su staigiu slėgio pokyčiu.
Apsaugos priemonės ir praktiniai patarimai
Saikingas elgesys su įranga ir tinkamas pasiruošimas gali užkirsti kelią daugeliui problemų. Pirmiausia įsitikinkite, kad vandens slėgis sistemoje neviršija 80 PSI. Jei pastebite aukštą slėgį, įrengkite arba sureguliuokite slėgio reguliatorių ir įsitikinkite, kad jis veikia tinkamai. Jei nuolat kyla hidrauliniai smūgiai, apsvarstykite šiuos veiksmus:
- Įrengti arba patikslinti hidroforą (išsiplėtimo indą) su tinkama diafragma ir slėgio reguliavimu.
- Sumontuoti arba įrengti hidraulinio smūgio slopintuvą, kuris sumažina staigų slėgio pokytį.
- Patikrinti siurblių valdymą: įsigyti arba naudoti „minkšto paleidimo“ įrangą, frekventinį valdymą ar kitas sistemas, kurios lėtina sukimosi greitį.
- Apsaugoti vožtuvus ir armatuotę nuo staigių smūgių, diegiant apsauginius vožtuvus ar vožtuvus su tinkamu laidumu.
Praktiniai matavimai ir planavimas
Namų ir pramoninių sistemų projektavime būtina įvertinti išėjimo ir įėjimo slėgius, vamzdynų skersmenis, medžiagas bei siurblių našumą. Pateikiamas trumpas pavyzdinis skaičiavimas: pumpuoti vandenį 3,0 m³/h per PPE DN32 vamzdį (vidinis skersmuo 26 mm) ilgio 100 metrų, užtikrinant 2 barų perteklinį slėgį galutiniame taške. Pritraukus armatūros nuostolius ir papildomus lenkimus, reikia apskaičiuoti galutinį siurbimo slėgį. Taikomi sudėtingesni skaičiavimai reikalauja atsižvelgti į vamzdžio skersmenį, medžiagą, faktinį šaltinio slėgį ir siurblio charakteristikas.
Žemėlapiai ir diagramos padeda geriau suvokti slėgio pasiskirstymą. Kartais naudinga sukurti infografiką su klausimais: „Kokie pagrindiniai komponentai reguliuojant slėgį?“; „Kokie veiksniai turi įtakos hidrostatiniam slėgiui?“; „Kaip teisingai įrengti hidroforą?“
Priedai: praktiniai patarimai namų ūkyje
Skaitiklių rodmenys ir paprasti patikros žingsniai gali padėti nustatyti problemą:
- Žemas slėgis: patikrinkite pagrindinį vandens vožtuvą, nuotėkio vietas ir užsikimšimus; įvertinkite galimybę įrengti didesnius vamzdžius arba išvalyti užsikimšimus.
- Aukštas slėgis: įrengkite arba sureguliuokite slėgio reguliatorių; patikrinkite, ar nėra nuotėkio ar užsikimšimų prietaisuose.
- Reguliariai tikrinkite armatūrą ir sklendes bei atlikite profilaktinę patikrą, ypatingai, jei namuose įrengta daug įrangos (skalbimo mašinos, indaplovės, katilai).
Techniniai terminai ir santraukos
Vandens slėgis vamzdyje - tai kertinis parametras, nurodantis, kaip intensyviai vanduo teka per vamzdyną. Optimalus diapazonas dažnai yra 40-80 PSI, o vertinant didelės statybos objektus, svarbu apskaičiuoti duomenis ir įrengti tinkamus apsaugos įtaisus. Hidrauliniai smūgiai gali būti pavojingi vandens tiekimo ir šildymo sistemoms, todėl patartina taikyti slėgio slopintuvus, hidroforus ir minkšto paleidimo įtaisus. Skirtingos vamzdžių medžiagos turi skirtingą atsparumą smūgiams, todėl reikia rinktis atitinkamus vožtuvus ir įrangą pagal medžiagą ir veikimo sąlygas.
Key takeaways
1) Laikykite optimalią slėgio ribą - apie 40-80 PSI. 2) Naudokite arba reguliuokite slėgio reguliatorių esantis namuose. 3) Įdiekite hidraulinio smūgio slopintuvą ar hidroforą, ypač dideliuose vamzdynuose. 4) Reguliariai tikrinkite vožtuvus, armatūrą ir skaitiklius. 5) Pasirūpinkite tinkama vamzdžių medžiaga ir skaičiavimuose naudokite tinkamus matmens duomenis.
