Šio straipsnio tikslas - išsamiai apžvelgti grindinio šildymo sistemų įrengimo pagrindus, ypatingą dėmesį skiriant išlyginamojo (betono) sluoksnio storio reikšmei, jo įtakai sandarai, šilumos sklaidai ir ilgaamžiškumui. Aptariamos skirtingos grindų konstrukcijų galimybės, izoliacijos vaidmuo, temperatūrinių siūlių reikšmė ir dangų pasirinkimo įtaka šildymo efektyvumui.

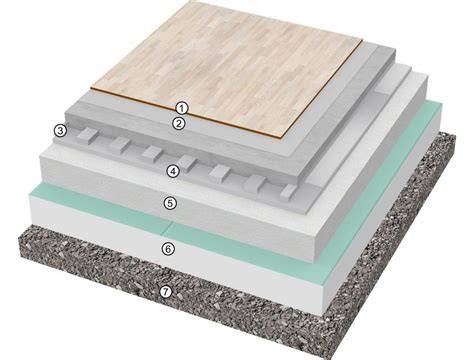

Pagrindinės koncepcijos: išlyginamasis sluoksnis ir jo funkcijos
Betono sluoksnis virš šildymo vamzdelių arba kabelių atlieka kelias svarbias funkcijas: užtikrina tolygų šilumos pasiskirstymą; veikia kaip šilumos masė, kaupti šilumą ir palaikyti stabilias patalpų temperatūras; suteikia konstrukcinį pagrindą grindų dangai bei apsaugo šildymo elementus nuo mechaninių pažeidimų.
Taip pat svarbu, kad betono sluoksnis stipriai įtakoja šildymo inerciją: plonesnis sluoksnis įšyla greičiau, bet gali būti mažiau stabilus; storesnis - lėčiau įkaista, bet užtikrina tolygesnį temperatūros pasiskirstymą ir didesnę termofizinę stabilumą. Dėl to optimalus storis tampa kertiniu sprendimu, lemiančiu energijos sąnaudas ir komfortą patalpose.
Minimalus sluoksnio storis virš šildymo elementų - 30 mm techninė riba. Vandeniu šildomoms grindims, naudojant 16-20 mm skersmens vamzdžius, bendras sluoksnio storis dažniausiai prasideda nuo 50-60 mm. Elektrinėms šildymo sistemoms storis gali būti šiek tiek mažesnis: 30-40 mm, tačiau rekomenduojamas storis priklauso nuo konkrečios sistemos ir dangos.
Praktikoje dažnai nustatomas optimalus bendras sluoksnio storis apie 60-70 mm, kai virš vamzdelių liejamas apie 35-45 mm betono. Butuose ar renovuojamuose senos statybos namuose dažnai pasirinktas storesnis arba plonesnis sprendimas pagal projekto apribojimus ir grindų aukštį.
- Gyvenamosios patalpos (svetainės, miegamieji, vaikų kambariai): optimali bendra betono sluoksnio storis 60-70 mm; virš šildymo vamzdelių liejamas 35-45 mm sluoksnis.
- Vonios ir sanitarinės patalpos: dažnai mažesnis sluoksnis dėl plytelių dangos ir reikia greitesnio džiūvimo; paprastai 30-50 mm.
- Koridoriai, sandėliai, katilinės: gali būti didesnis sluoksnis dėl didesnių apkrovų; 7-10 cm kartais reikalinga viršutinio betono masės tvirtumui.
- Gruntas (jei grindys įrengiamos ant grunto): būtina gera drėgmės izoliacija ir atsparus pagrindas, dažnai naudojama 200 μm polietileno plėvelė.
Šildomos grindys gali būti įrengiamos dviem pagrindiniais būdais: šlapio (betoninio) metodo ir sausojo metodo. Šlapio metodo atveju naudojamas betonas arba išlyginamieji mišiniai, o sausasis metodas dažnai žymi mažėjančią apkrovą perdangai ir greitesnį montavimą.
Vandenių šildomos grindys: historiškai populiariausias sprendimas, kai vamzdžiai įmontuoti į betoną. Betonui pasižymi gera šilumos laiduma ir dideliu šilumos kaupimu, todėl paviršius šyla tolygiau ir ilgesniam laikui išlaiko šilumą.
Elektrinės šildomos grindys: sistema reikalauja plonesnių energijos šaltinių (kabelių ar kilimėlių) ir dažnai leidžia greičiau šildyti erdves. Plonesnis sluoksnis leidžia mažiau išnaudoti grindų aukštį, tačiau gali turėti didesnį energijos sąnaudų augimą dideliuose plotuose, todėl svarbu įvertinti projektą ir įsigyti tinkamus šilumos laidumo elementus.
Optimalus storis grindims plays vienoje projekto dalyje: neatlikus tikslių skaičiavimų ir neskaičiuojant šilumos nuostolių, galima rizikuoti netolygia šilumos sklaida ir netgi grindų dangos pažeidimais. Todėl svarbu derinti betono storį su šilumos izoliacija, grindų danga ir šildymo sistema.
Gyvenamuosiuose namuose dažnai rekomenduojama 60-70 mm bendro sluoksnio, su 35-45 mm virš vamzdelių. Vandens šildymas dažnai naudojamas storesnį sluoksnį dėl šilumos inercijos, o elektrinis šildymas - plonesnį dėl greitesnio reagavimo.
Grindų šiltinimas turi pradėti nuo pamato. Pamatą būtina papildomai šiltinti, o šilumos izoliacijos storis priklauso nuo energijos klasės ir projekto reikalavimų. Dažnai pasirenkama tarp 15-20 cm polistirolo grindų izoliacijos, priklausomai nuo faktinio energinio naudingumo reikalavimų.
Izoliacijos tarpinės juostos ir tarpai tarp grindų dangos ir sienos atlieka svarbią funkciją: jos išlygina šilumos srautą ir užtikrina garso izoliaciją, o temperatūrinių siūlių įrengimas sumažina vidinius įtempimus ir grindų įtrūkimų riziką.
Viršutinis grindų sluoksnis turi didelę įtaką šilumos laidumui. Dideli tankiai dengiami paviršiai (plytelės, marmuras, natūralus akmuo) leidžia efektyviau skleisti šilumą, o kilimų tipo dangos gali mažinti šilumos atidavimą. Medinės dangos - jautri tema dėl galimo susitraukimo ir plyšių formavimosi; reikia parinkti tvirtas faneros plokštes ir laikytis specifikacijų.
Betono tūrio plėtimasis kyla šildant grindis, todėl būtina įrengti temperatūrines siūles. Jos pirmiausia įrengiamos visu patalpos perimetru ir durų angose, o skersinės siūlės būtinos kai ploto plotas didesnis nei 30 m² arba kai patalpos matmenys viršija 8 m. Siūlių vietos turi būti pažymėtos grindų dangoje, kad nesukeltų įtrūkimų judant masėms.
Izoliacijos sujungimo su siūlėmis vietas būtina uždengti plėvele, kad išvengtume užšalimo proceso įtakos betono sluoksniui.
- Pradiniuose etapuose būtina kruopščiai paruošti paviršių: švarų, be dulkių, riebalų paviršių ir lygų pagrindą; įmanoma naudoti juodgrindę kaip tvirtą, lygią pagrindą betonui.
- Izoliacija tarp perdangos ir betono sluoksnio: šilumos izoliacijos sluoksniuose turi būti tinkamas storis, atsižvelgiant į namo energinę klasę.
- Betono mišinio paruošimas: naudojami sausas mišinys arba pilnas mišinys su plastifikatoriais; cementas ir smėlis su vandeniu, laikantis gamintojo nurodymų.
- Betono kietėjimas ir džiūvimas: tradicinio betono džiūvimas apie 7-28 dienas, laikantis specialios drėgmės apsaugos priemonių; sausas mišinys džiūsta greičiau.
- Komponentų patikros: slėgio bandymai prieš betonavimą arba dangos klojimą; temperatūrinius siūles įrengti iš anksto.
Prieš pradedant darbą, svarbu įvertinti namo energinę klasę ir pasirinkti tinkamą izoliacijos storį, skaičiuojant silpnybes ir nuostolius. Taip pat verta kreiptis į specialistą dėl šilumos nuostolių skaičiavimo, kad kampiniai ir centriniai taškai būtų tinkamai suprojektuoti.
Kaip teisingai išlieti savaime išsilyginančias grindis be klaidų
Santrauka ir praktiniai skaičiavimai
- Minimalus sluoksnio storis virš šildymo vamzdelių - 30 mm; vandeniams - 50-60 mm; elektrikiniams - 30-40 mm.
- Optimalus bendras sluoksnio storis dažnai siekia 60-70 mm, virš vamzdelių - 35-45 mm.
- Optimalus variantas grindims priklauso nuo patalpos paskirties, apkrovų ir šilumos poreikio.
- Temperatūrines siūles būtina įrengti iš anksto, laikantis išsarytų plotų apribojimų (maks. 30 m² be skersinės siūlės).
- Paviršiaus dangos pasirinkimas turi atitikti šilumos laidumą: plytelės, marmuras, akmuo - geriausi šilumos laidininkai; kilimai ir natūrali mediena gali riboti šiluminį perdavimą.
