irengiama gipso kartono plokštės montavimas: W112 viengubo metalinio karkaso pertvara su dviguba plokščių danga

Šiame vadove pateikiama išsami instrukcija, kaip montuoti pertvarą W112 - viengubo metalinio karkaso pertvarą su dviguba gipso kartono plokščių danga. Aptariamos reikalingos medžiagos, darbo žingsniai, įrankiai ir praktiški patarimai, siekiant užtikrinti akustinę, ugniai atsparią ir konstrukcinę pertvaros kokybę.

Reikalingos medžiagos ir įrankiai

• Perimetriniai UW profiliai (išeiga: 0,7 m/1m²).
• Statramstiniai CW profiliai (išeiga apie 2,0 m/1m²).
• Įsukama mūrvinė su plastikine įvore Drehstihdubel K6/35 skirta perimetriniui UW profiliui tvirtinti prie grindų ir lubų, taip pat kraštinių CW profilių tvirtinimui prie besiribojančių sienų (išeiga 1,6 vnt./1m²).
• Sandarinimo juosta Dichtungsband arba Trennwandkitt sandarinimo mastika (išeiga: 0,3-1,2 vnt/1m² priklausomai nuo varianto).
• Skiriamoji juosta Trenn-Fixx (išeiga apie 1,8 m/1m²).
• Gipso kartono plokštės Blue, montuojamos dviem sluoksniais (išeiga: apie 4 m²/1m²).
• Diamantschrauben XTN savisriegiai Blue plokštėms tvirtinti: 23 mm ilgio pirmam sluoksniui, 38 mm ilgio antram sluoksniui (išeiga apie 14 vnt./1m² pirmam sluoksniui; 30 vnt./1m² antram sluoksniui).
• Uniflott gipsinis siūlių glaistas (išeiga: apie 0,8 kg/1 m²).
• Kurt siūlių armavimo juosta (arba popierinė armavimo juosta) - naudojama galutiniam plokščių sluoksniui armuoti (išeiga apie 1,2 m/1 m²).
• Tiefengrund giluminis gruntas (pagal poreikį).
• Mineralinė vata Knauf Insulation TP115 (storis parenkamas pagal statramstinio profilio plotį, išeiga apie 1 m²/1 m²).
• Kantenhobel oblius skersinėms siūlėms nusklembti.
• Raspelhobel trintuvė kraštams lyginti.
• Elektrinis suktuvas.
• Sraupėgibės glaistymo įrankiai: Schraubgriffspachtel arba Kleine Traufel mentelės siūlių glaistymui.
• Žirklės ir įrankiai plokščių pjovimui (jei reikia koreguoti dydžius).

1 žingsnis: konstrukcijos planavimas

Būtina iš anksto suplanuoti:

• Kokie garso izoliacijos ir gaisrinės saugos reikalavimai bus keliami pertvarai.
• Ar pertvara bus montuojama sausose ar drėgmės veikiamose patalpose.
• Koks bus montuojamos pertvaros aukštis (svarbu renkantis profilio plotį).
• Ar pertvaroje reikia įrengti durų angą.
• Ar pertvara bus apkraunama papildomomis apkrovomis.

Pasirinkus Knauf W112, remiantis techniniais duomenimis, didžiajam sprendimui pasirinktiBlue plokštes ir 100 mm CW pločio profilių karkasą.

2 žingsnis: paruošiamieji darbai

Patikrinkite patalpos švarą ir lygią paviršių. Ant grindų pažymėkite būsimos pertvaros kontūrus, nurodydami angas ir atsparumą didinančius elementus. Jei yra nelygumų, juos pašalinkite tinkuojant, glaistant ar naudojant sandarinimo priemones (pvz., Trennwandkitt).

3 žingsnis: perimetrinių profilių montavimas

1. Pasimatuokite ir atsikirpkite reikiamo dydžio profilius.
2. Ant UW profilio nugarėlės klijuokite Dichtungsband sandarinimo juostą, užsandarinančią nedidelius pagrindo nelygumus (iki 2 mm). Didesniems nelygumams - naudokite Trennwandkitt.
3. Perimetrinį karkaso profilį pritvirtinkite prie pagrindo (grindų ir lubų) įtvirtinimo elementais, tinkamais pagrindui.
4. Patikrinkite vertikalumą, tvirtinant prie lubų; atstumas tarp tvirtinimo taškų ≤100 cm (iki 3 m aukščio) arba ≤50 cm (virš 3 m).

4 žingsnis: statramsčių išdėstymas

1. Pažymėkite CW profilių (statramsčių) vietas. Jei yra durys, pradėkite UA profilių sumontavimu durų angą.
2. CW profilius išdėstykite taip, kad virš durų siūlių perstūmimas būtų 150-200 mm, o tai nestatytų vienoje vertikalėje su angokraščiu.

5 žingsnis: CW profilių montavimas

1. Kraštinių CW profilių nugarołė klijuokite dvi sandarinimo mastikos juostas, prispauskite profilius ir prisukite prie pagrindo. Mastika veikia kaip garso izoliacija ir papildoma tvirtoji medžiaga. Tvirtinimo atstumas ≤100 cm.
2. Vertikalieji CW profiliai - statramsčiai - turi būti įstatomi į UW profilius horizontaliai ir sutvirtinti (statramsčiai laisvai, be įvaržos). Palikite tarpą viršuje 10 mm, nugarėlės turi būti vienoje kryptimi.
3. Elektriniams kabeliams palikite kiaurymes toje pačioje eilėje.
4. Jei reikia, statramsčiai gali būti ilginami. Jei ilginami, sandūros turi būti perslinktos vienas į kitą.

6 žingsnis: skiriamosios juostos klijavimas

Sumontavus profilius ant šoninių sienų ir lubų, klijuokite skiriamąją juostą Trenn-Fixx. Juosta gali būti klijuojama ant sienos šalia perimetro profilio arba ant UW profilių taip, kad pritvirtinus profilius liktų kyšoti juostos dalys (apie 5 cm). Juostą priklijuoti reikia prieš plokščių montavimą.

7 žingsnis: gipso kartono plokščių tvirtinimas prie metalinio karkaso

1. Gipso kartono plokštės tvirtinamos savisriegiais. Pasirenkamas savisriegio ilgis pagal plokštės sluoksnį. Atstumas tarp savisriegių priklauso nuo apkalos tipo: pirmo sluoksnio - iki 750 mm, paskutinio - iki 250 mm.
2. Minimalus atstumas tarp savisriegio ir plokštės krašto: viršutinei plokštei - 10 mm, ne dengtos plokštės kraštui - 15 mm.
3. Pradėkite tvirtinimą nuo vidurio abiejų kraštų link arba nuo vieno krašto priešingos pusės kryptimi, kad išvengtumėte įsivėrimo. Visi savisriegiai į plokštę sukami statmeniškai; galvutė neturi įsiskverbti į kartoną.
4. Naujo savisrio į seną skylę negalima sukti (pakartotinis tvirtinimas per 50 mm nuo senosios skylės).
5. Plokštės gali būti tvirtinamos tiek vertikaliai, tiek horizontaliai. Vertikaliai montuojant rekomenduojama plokštes naudoti visą patalpos aukštį be jungčių.

8-9 žingsniai: pirmo sluoksnio siūlių glaistymas ir antro sluoksnio montavimas

1. Pagal plokščių siūles užglaistyti glaistu Uniflott (įskaitant pjautines siūles). Prieš glaistant pjautines siūles būtina gruntuoti giluminiu gruntu Tiefengrund.
2. Paskui montuojama antra gipso kartono plokščių sluoksnio dalis; siūlių vietos neturi sutapti su pirmojo sluoksnio siūlėmis.
3. Antro sluoksnio siūlių armavimui naudokite popierinę armavimo juostą (Kurt) ir dar kartą glaistu Uniflott. Glaistui išdžiūvus nupjaukite skiriamąją juostą Trenn-Fixx.

10 žingsnis: paviršiaus paruošimas ir deformacinės siūlės

Deformacinėms siūlėms dėmesys būtinas ilgesnėms pertvaroms ar esant dideliems grindų/lubų plokščių aukščio pokyčiams. Kas 15 m arba dažniau planuokite deformacines ir temperatūrines siūles. Jei pertvara jungiasi prie lubų ar pakabinamų lubų, įvertinkite bendrą junginių sąveiką ir įrengkite slankiuosius mazgus jungimo zonoje.

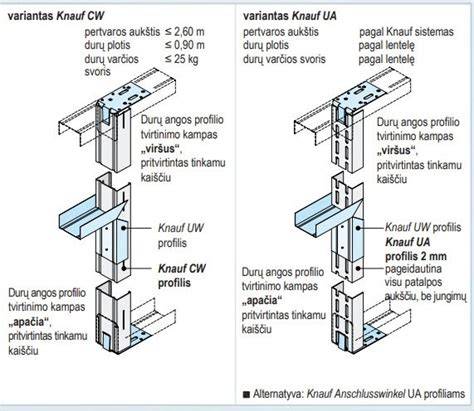

Durų angų formavimas

Durų angos formavimui pasirinktas profilis pagal būsimo durų svorį. Grindų UW profilis pritvirtinamas prie pagrindo ties durų angos kraštu. Į UW profilius įstatomi vertikalieji UA profiliai, skirti durų angai. Viršutiniuose UA profilių tvirtinimo kampuose paliktos angos elektros instaliacijos laidams; durų angos profiliai išdėstomi taip, kad nesutaptų su pertvaros profiliais. Virš skersinio durų angos profilio sumontuokite papildomus statramsčius, prie kurių pagal gipso kartono plokščių montavimo reikalavimus tvirtinama plokščių apkala. Siūlių galu virš angų kraštų turi būti perstumiamos 150-200 mm ir neturi būti vienoje vertikalėje su angokraščiu.

Gipso kartono plokštės: tipai ir pasirinkimas

Knauf gipso kartono plokštės skirstomos į kelias svarbias grupes:

• Standartinės - baltos, tinka daugumai vidaus darbų.
• Universalios - priešgaisrinės, impregnuotos, atsparios smūgiams, garso izoliacijai.
• Atsparios drėgmei - tinkamos normalioms drėgmės patalpoms.
• Priešgaisrinės - didesnė gaisrinė sauga.
• Grindims - tvirtos plokštės sausųjų grindų įrengimui.
• Akustinės - perforuotos plokštės akustiniam poveikiui gerinti.

Gipso kartono plokščių montavimas: santrauka

Gipso kartono plokštės dažnai montuojamos ant metalinio karkaso, kurį sudaro horizontalūs (UW), vertikalūs (CW), lubų (CD) ir perimetriniai (UD) profiliai. Profiliai dažnai būna 0,45-0,6 mm storio, iš cinkuoto plieno. Po karkaso sumontavimo dedama izoliacija (dažnai mineralinė vata) ir pranešama laidų ar santechnikos vamzdžių įvadas. Plokščių klijavimas gali būti naudojamas kaip alternatyva karkaso metodui, tačiau dažniausiai konstrukcija su dvigubu gipskartonio apkalimu yra patikimesnė dėl garso ir ugniai atsparių savybių.

Priežiūra ir dažnos klaidos

• Nėra lygaus pagrindo - atsiranda įtrūkimų. Paruošime naudokite tinkamas priemones, Traenwandkitt, glotninant veiksmus.
• Neteisingai parinktos plokštės drėgnoms patalpoms - naudokite žalias plokštes voniai/virtuvei.
• Tai, kad tarpai tarp profilių yra per dideli arba jokios atsparumo ugniai plokštės - gali silpninti konstrukciją.
• Jungtys darbe su elektros instaliacija ir vamzdynais turi būti numatytos iš anksto; netinkamas išdėstymas gali lemti papildomas pataisas.

Profesionalus montavimas

Nors gipso kartono montavimas atrodo paprastas, klaidos gali brangiai kainuoti. Profesionalai turi patirtį, tikslumą, tinkamus įrankius ir žinias, kaip tinkamai įrengti plokštes, užtikrinant kokybę ir ilgaamžiškumą. Pasirinkus plokščių tipą atsižvelkite į patalpos pobūdį: vonios kambariams - žalios plokštės, pertvaroms - garso izoliacijai - mėlynos plokštės. Kruopščiai laikykitės karkaso montavimo ir siūlių glaistymo reikalavimų, kad būtų išvengta įtrūkimų ir nesutvirtėjusio paviršiaus.

Gipso kartono plokštės yra populiari vidaus apdailos medžiaga dėl savo universalumo ir lengvo montavimo. Jos padeda sureguliuoti mikroklimatą ir paslaugiai slepia komunikacijas, užtikrina gerą garso izoliaciją ir gali būti naudojamos tiek sienoms, tiek luboms. Knauf yra vienas iš pagrindinių gamintojų, siūlantis platų plokščių tipų asortimentą ir išsamią techninę informaciją apie karkaso montavimą bei plokščių apkales.

Higiena ir praktika

Gipso kartono pertvaros su dvigubomis plokštėmis naudoja didelį mechaninį atsparumą ir gerą garso izoliaciją. Svarbu nuosekliai laikytis išsamios techninės instrukcijos, užtikrinti lygų pagrindą, teisingai pasirinkti plokščių kryptis, laikytis siūlių glaistymo ir armavimo etapo, bei užtikrinti teisingą durų angų įrengimą. Tinkamai sumontuota pertvara suteikia patogią erdvę ir ilgaamžiškumą be papildomų remonto darbų.
