Grindinis šildymas yra žemos temperatūros sistema, kuri šildo patalpas iš apačios. Optimalu, kai grindų paviršius šyla iki 24 laipsnių C, o esant didesniems šilumos nuostoliams - iki 27-28 laipsnių C. Teisingai įrengtos vandens grindų šildymo sistemos suteikia komfortą, o neteisingai įrengtos gali sukelti diskomfortą dėl kontrastingų oro srautų bei peršilimo ar peršalimo zonų.
Naujausios grindinio šildymo koncepcijos: šlapioji vs sausasis būdai
Be tradicinio „šapojo“ grindinio šildymo, kai vamzdeliai užliejami betonu, egzistuoja sausasis grindinis šildymas. Skirtumas tas, kad vamzdeliai įmontuojami į specialias reflektorines plokštes, kurios paskirtos šilumai paskirstyti. Vanduo tekėdamas vamzdžiu perduoda šilumą plokštėms; plokštės išspinduliuoja šilumą į viršų, todėl grindų paviršius šyla tolygiai, betono masės savybės užtikrina tolygų šilumos perdavimą į patalpos orą.
Projektavimas ir skaičiavimai: ką reikia žinoti
Grindų šildymo projektas yra būtinas siekiant tiksliai apibrėžti šilumos paskirstymą, kontūro srautus ir betono/putplasčio sluoksnių storį. Projektas įtraukia namo šilumos nuostolius, vamzdžių skersmenį, žingsnį, grindų dangos šilumos charakteristikas, baldų išdėstymą ir bendrą grindų konstrukciją. Projekto tikslas - užtikrinti, kad visos patalpos pasiektų pageidaujamą komforto lygį be perviršio ar peršalimo.
Standartinės sąlygos grindų šildymo projektui: šilumos nuostoliai, vamzdžių išdėstymo tankis, betono sluoksnis virš vamzdžių, šilumos izoliacijos storis, grindų dangos šiluminė varža ir cirkuliuojančio skysčio temperatūra. Elektriniai vs vandens šildymo variantai reikalauja skirtingo projektavimo požiūrio, ypač kai derinama su šilumos siurbliu ar radiatoriais.
Putplasčio plokščių naudojimas sausajam grindų šildymui
Thermo plokštės iš pilkojo neoporo su grafito priedais suteikia tvirtą pagrindą vamzdžiams. Plokštės turi reljefinį paviršių, kuris leidžia tvirtai laikyti 16-18 mm skersmens grindų šildymo vamzdelius. Paviršius sujungiamas su užrakinėjimo mechanizmais ir galima kloti grindų dangas be papildomo armavimo ar tvirtinimo.
Montavimas ant grunto ar ant lygaus putplasčio pakloto užtikrina energijos efektyvumą ir greitą įkaitinimą. Thermo plokštės leidžia grindims įšilti greičiau nei tradicinis „šlapiasis“ metodas, kai naudojamas betonas su fibrų priedais. Tepant plokštes, nereikalingas armavimas ar papildomos plokštės tvirtinimo detalės.
Projektavimo standartai pagal EN 1264 ir EN 15377
Projektavimo principai įtraukiami į patalpų tipą, oro temperatūrą ir grindų paviršiaus leistiną temperatūrą. Patalpų šildymo galia nustatoma W/kv.m, o pradiniame etape turi būti apskaičiuotas šilumos kiekis bei izoliacijos storis. Dideli langai reikalauja tankesnio vamzdžių išdėstymo prie jų, siekiant išvengti šilumos tiltelių.
„Šlapiojo“ grindinio šildymo atveju rekomenduojamas betono sluoksnis virš vamzdžių nuo 30 mm iki 70 mm, o optimali vertė dažnai laikoma 45 mm. Temperatūrines siūles būtina įrengti patalpose, kurių plotas didesnis nei 40 kv.m arba ilgiai ilgesni nei 8 m, arba santykis ploto ir ilgio didesnis nei 2:1.

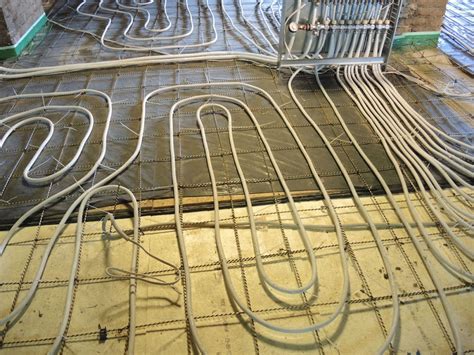

Vamzdžių išdėstymas, skersmenys ir balansavimas
Vamzdžių skersmuo (d14, d16, d17, d20) parenkamas atsižvelgiant į patalpų dydį ir šiluminį apkrovimą. Mažesnėse patalpose rekomenduojami mažesni skersmenys, didesniems plotams - didesni. Kontūrai turi būti balansuojami naudojant kolektorius su balansuojančiais vožtuvais. AFC automatic flow control technologija leidžia patogiai subalansuoti srautus ir išvengti papildomos balansavimo įrangos diegimo.
Grindų dangos pasirinkimas ir jų šiluminės savybės
Grindų viršutinis sluoksnis turi būti pralaidus šilumai. Panaudotos dangos: plytelės, keramika, akmuo - su maža šiluminė varža; laminatas, vinilas ir kiliminė danga turi atsižvelgti į savo šilumos laidumo koeficiento ribas. Vinilinė danga gali būti tinkama tik tada, kai viso sluoksnio šiluminė varža neviršija 0,15 m²K/W. Kilimų dangos rekomenduojamos tik esant tinkamai plokštų ir kilimų derinių, užtikrinančių pakankamą šilumos laidumą.
Montavimas: nuo parengimo iki bandymo

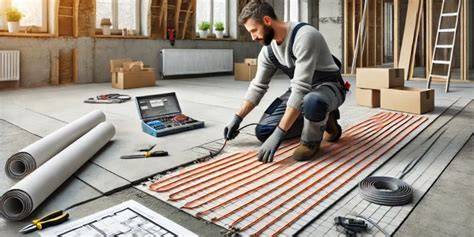

Prieš pradėdami įrengimą, turite užtikrinti, kad pagrindas yra sausas ir lygus. Jei pagrindas - smėlis, būtina jį sutrombuoti vibro plokšte arba užpilti savaime išsilyginančiu betonu. Pirma, klojama šilumos paskirstymo plėvelė, tuomet montuojami kabeliai ar vamzdžiai pagal iš anksto parengtą planą. Tarp jų laikomasi 10-30 cm atstumo; po montavimo atliekamas sistemos patikrinimas dėl nutekėjimų. Po to jungtims ir valdymo sistemai - termostatai, pavaros ir valdikliai - suteikiama funkcionalumo galimybė, o bandomasis paleidimas įrodė sistemos gebėjimą veikti tinkamai.
Grindų įrengimas baigiamas dengiant grindų dangą praėjus bent 21 dienai po betonavimo, kai grindys įšyla ir vėliau atvės. Jei įmanoma, laikykitės gamintojo rekomendacijų dėl dangos šiluminės varžos ir įrengimo specifikų. Prieš renkantis dangą, įsitikinkite, kad jos šiluminė varža neprasideda virš 0,15 m²K/W; kitu atveju gali sumažėti šildymo efektyvumas.
Elektriniai vs vandens šildymas: pasirinkimas ir praktiški patarimai

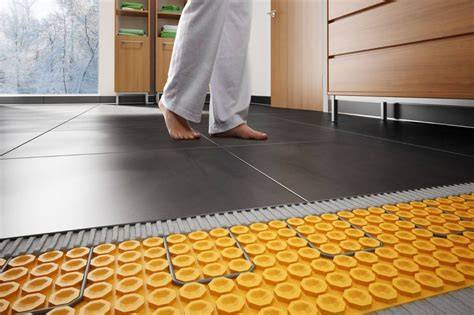

Elektriniai kilimėliai ar kabeliai yra paprastesni įrengti mažoms patalpoms (pvz., voniai, koridoriui). Didesni plotai dažnai renkasi vandens šildymą su šilumos siurbliu arba katilu, kuris užtikrina didesnį našumą. Vandens sistema reikalauja daugiau laiko įšilti ir paprastai yra efektyvesnė dideliuose plotuose. Dydžio ir energijos poreikio atžvilgiu svarbu įvertinti šilumos šaltinį, izoliaciją ir galimą subalansavimą.
Valdymas ir automatika

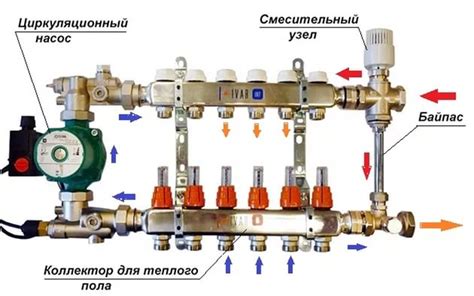

Norint išnaudoti visą grindų šildymo potencialą, būtina autonomiškai valdyti sistemą. Pagrindinis komponentas - kolektorius su automatinio srauto reguliavimo technologija (AFC). AFC leidžia palaikyti nustatytą srautą ir slėgį kontūruose, sumažina papildomos balansavimo įrangos poreikį ir užtikrina stabilų šilumos pasiūlą. Oro ir nešvarumų separatoriai kolektoriuje padeda išvengti oro tarpsnių ir mikroburbuliukų susidarymo, taip prailginant visų sistemos komponentų tarnavimo laiką.
Priežiūra ir gedimų diagnostika
Periodinė techninė priežiūra užtikrina, kad grindų šildymo sistema veiktų efektyviai. Termografiniai skeneriai padeda identifikuoti vietas su šilumos nuostoliais ar šaltomis vietomis. Reguliari patikrų programa, termostatų kalibravimas ir kokybiški atsarginiai pakaitalai - būtini norint išlaikyti sistemą ilgaamžę. Dangos šilumos laidumo reikšmės turi būti patikrintos jau projektavimo etape, o pasikeitus nekokioms sąlygoms, reikia koreguoti sistemą.
Praktiški patarimai nuo idėjų iki įrengimo realybėje
- Projektas su šilumos nuostolių skaičiavimais yra būtinas; be jo sunku teisingai parinkti vamzdžių atstumus ir sistemos galią.
- Aukštų pastatų ar didelių langų zonose vamzdžių išdėstymas turi būti tankesnis arti išorinių paviršių.
- Izoliacijos storis turėtų būti parenkamas atsižvelgiant į energinį naudingumą ir grindų dangą.
- Jungčių ir valdymo įranga turi būti montuojama laikantis EN 1264 reikalavimų ir gamintojo instrukcijų.
- Baigiamajame etape būtinas bandomasis paleidimas, įskaitant šildymo parametrų tikrinimą ir temperatūrų profilį patalpoje.
Tiekimo pavyzdžiai ir praktiniai duomenys iš realių įrengimų
Grindų šildymo įrengimas dažnai užima kelias savaites: nuo parengiamojo veiksmų planavimo iki galutinio užbaigimo, įskaitant betonavimą ir dangoje. Pavyzdžiui, projekto įgyvendinimas gali užtrukti kelias savaites, o betonavimas - apie vieną savaitę. Kainos priklauso nuo pasirinktos sistemos, plokščių ir vamzdžių kainų, įrangos ir darbuotojų darbo valandų.
Projektuojant grindinį šildymą su šilumos siurbliu, galima pasiekti ženklų energijos taupymą ir iki 40 proc. mažesnes šildymo išlaidas lyginant su radiatoriais. Tačiau reikalinga gera izoliacija ir tinkama sistema, kad būtų pasiekti planuoti rezultatai.
Kokią įrangą ir iš viso reikia pasiruošti?
Kad grindų šildymo projektas būtų tikslus ir veiksmingas, būtina turėti tikslius duomenis apie pastatą, šilumos šaltinį ir planuojamą grindų dangą. Vamzdžio skersmens pasirinkimas, žingsnis, izoliacijos storis ir konstrukciniai sluoksniai turi būti aiškiai nustatyti projekte. Rasite rekomendacijas dėl vamzdžių skersmenų, tankio ir išdėstymo, pažymėtas EN normomis ir gamintojo nurodymais. Atsižvelgti į žiemos iššūkius: didelių langų zonose - tankesnis vamzdžių išdėstymas, temperatūrų siūlių įrengimas ir tinkama grindų danga.
Kaip įsirengti grindinį šildymą savo name: praktinis kelias
1. Parengiamieji darbai: lygus, sausas pagrindas, izoliacijos sluoksniai, hidroizoliacija. 2. Plokščių ar šilumos paskirstymo plėvelės įrengimas. 3. Vamzdžių ar kabelių išdėstymas. 4. Betonavimo (šlapiojo būdo) ar šlifuotų plokščių tvirtinimas (sausasis būdas). 5. Dangos uždėjimas ir bandymai. 6. Kontrolė ir paleidimas su termostatais.
Vandens sistemos komponentai: kolektoriai su AFC, filtrai, oro ir nešvarumų separatoriai, degazatoriai. Tokia įranga padeda išvengti šilumos nuotėkio ir užtikrina ilgaamžiškumą.
Dažni klausimai ir atsakymai
- Kokiam tikslui reikalingas šilumos nuostolių skaičiavimas? - Kad teisingai parinkti vamzdžių išdėstymą, galingumą ir izoliaciją.
- Ar galima derinti su kitais šildymo šaltiniais? - Taip, bet reikia dviejų temperatūrų srauto, kai dalis patalpų šildomos šlapiai, kita dalis - radiatoriais.
- Ką daryti, jei namai nėra labai sandarūs? - Reikia didesnės šilumos generacijos ir efektyvios izoliacijos.
- Kada galima pradėti kloti grindų dangą po betonavimo? - Po 21 dienos ir kai grindys įšyla bei atvėsta pagal nurodymus.
Baigiamosios mintys
Grindinio šildymo įrengimas - tai ilgalaikė investicija į namų komfortą ir energetinį efektyvumą. Teisingas projektavimas, kokybiški komponentai ir profesionalus įrengimas užtikrina, kad šio tipo šildymas duos naudos ilgus metus. Prieš pradedant, verta apsvarstyti, ar grindys bus sujungtos su šilumos siurbliu, kokios grindų dangos tinka ir kokio lygio sandarumo siekti namuose.
