Įvadas: Nuotekų tvarkymo sistemoms reikia patikimų vamzdynų, kad būtų galima surinkti, perduoti ir išleisti įvairių rūšių skystas atliekas. HDPE vamzdžiai yra plačiai naudojami miesto, pramoniniuose ir kaimo nuotekų tinkluose. Šios sistemos apima nuotekų, lietaus nuotekų ir pramoninių nuotekų judėjimą nuo šaltinio taškų iki valymo įrenginių ar išleidimo vietų. Vamzdžiai turi valdyti didelio srauto kiekį, suspenduotas kietas medžiagas ir agresyvius skysčius. HDPE naudojamas gravitacijos ir slėgio tinkluose visuose sistemos etapuose.
Gravitacijos kanalizacijos tinklai

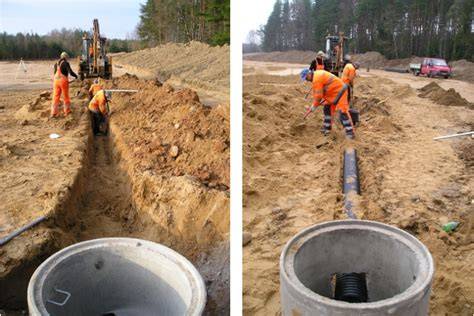

Savivaldybių nuotekų sistemose HDPE vamzdžiai yra montuojami kaip gravitacijos kanalizacijos, kad būtų galima surinkti namų ūkio ir komercines nuotekas. Šie vamzdžiai yra palaidoti po žeme ir eina nuožulniais takais, kad nukreiptų srautą link gydymo priemonių. HDPE yra didelių skersmenų, todėl jis tinka bagažinei ir šoninėms kanalizacijos linijoms. Vamzdžiai sujungiami naudojant „Fusion“ suvirinimą, kad būtų sukurtos dalys be nuotėkio per didelius atstumus. Šešuliai, prieigos prievadai ir tikrinimo kameros yra integruotos į tinklą, naudojant HDPE jungiamąsias detales. Šios gravitacijos linijos paprastai įrengtos gyvenamosiose apylinkėse, pramoniniuose parkuose ir miesto centruose.
Jėgos ir siurbimo linijos
Kai aukštis apsaugo nuo sunkio srauto, nuotekos perkeliamos naudojant siurblių stotis ir slėgio jėgos tinklą. HDPE vamzdžiai yra naudojami šiems jėgos maitinimo tinklams statyti tarp siurblių stočių ir apdorojimo vietų. Vamzdžiai yra palaidoti keliuose, tiltuose ar pramoninėse vietose. Siurbliai sukelia slėgį, kuris stumia nuotekas per dujotiekį. HDPE tvarko skirtingą slėgį, kurį sukelia „Start-Stop“ operacijos ir srauto bangos. Vamzdžius galima montuoti tiesiais važiavimais arba sekti kreives, naudojant lanksčias jungtis. Požeminės kliūtys apeina naudojant tranšėjos be tranšėjos techniką, tokią kaip kryptinis gręžimas.
Pramoninių nuotekų linijos
Pramoninėse patalpose gaminamas nuotekas, kuriose yra aliejų, chemikalų ir didelio stiprumo organinių medžiagų. HDPE vamzdžiai naudojami nuotekoms perkelti iš gamyklų į išankstinį apdorojimą ar centrines valymo įrenginius. Šie vamzdynai dažnai eina virš žemės arba negiliose tranšėse. Kai kuriais atvejais HDPE linijos yra išdėstytos izoliavimo kanaluose, kad būtų galima papildomai saugiai. Pramoniniai parkai gali įdiegti bendrus HDPE tinklus, jungiančius kelis iškrovos taškus. Vamzdžiai yra su srauto matuokliais, tikrinimo vožtuvais ir prieigos prievadais stebėjimui. Nuotekų linijos dažnai būna temperatūros ir pH svyravimai.
Nuotekų valymo įrenginių vamzdynai
Viduje nuotekų valymo įrenginių HDPE vamzdžiai jungia rezervuarus, aeratorius, skaidrintuvus ir virškinimo priemones. Šie vidiniai vamzdynai valdo įvairius gydymo etapus, įskaitant atranką, biologinį apdorojimą ir dumblo tvarkymą. Vamzdžiai yra sumontuoti tiek virš, tiek po žeme, augalų vietoje. HDPE naudojamas neapdorotoms įtakoms, aeracijos linijoms ir apdorotai nuotekų išleidimui. Atliekų aktyvuotas dumblas ir grąžinimo srautai taip pat valdomi per HDPE tinklus. Vamzdynai klojami tranšėjose, pritvirtinami ant lentynų arba pakabinami nuo konstrukcinių rėmų. Vožtuvai, sąnariai ir skaitikliai suvirinami arba flanzuojami ant HDPE sistemų. Šuliniai ir patikrinimo kameros HDPE naudojamas statyti tikrinimo kameras ir šulinius nuotekų sistemose. Šios konstrukcijos suteikia prieigą prie požeminių tinklų patikrinimo, valymo ir priežiūros. HDPE šuliniai yra surenkami ir prijungti tiesiai prie vamzdynų sistemų. Jų interjerai yra sklandūs, sumažina nuosėdų kaupimąsi ir palengvina valymą. Šešuliai yra uždaromi, kad būtų išvengta paviršinio vandens įsibrovimo ir kvapo ištrūkti. Jie montuojami vamzdynų sankryžose, posūkiuose ir šlaito perėjimuose. Patikrinimo prieiga per HDPE kameras padeda stebėti srautą, aptikti blokavimus ir atlikti slėgio testus.
Kombinuotos kanalizacijos sistemos
Senesnėse miesto vietose lietaus vanduo ir sanitarinės nuotekos pernešamos per kombinuotas kanalizacijos sistemas. HDPE naudojamas reabilituoti ar pakeisti nusidėvėjusias kombinuotas linijas. Trenchas be slydimo leidžia HDPE vamzdžius ištraukti į esamas kanalizaciją. Šis metodas sumažina kasinėjimus ir eismo sutrikimus. Naujose sistemose HDPE tvarko abiejų tipų srautus viename vamzdyne. Srauto valdymo struktūros, tokios kaip reguliatoriai ir perpildytos užtvankos, taip pat yra sukonstruotos naudojant HDPE komponentus. Kombinuotoms sistemoms reikalingas patikimas vamzdžių veikimas stipraus lietaus metu, kai lietaus vandens srautas padidina tūrį.
Išvykimo vamzdynai ir jūrinės išmetimo linijos
Apdorotos nuotekos dažnai išleidžiamos į upes, ežerus ar pakrančių vandenis per išorinius vamzdynus. HDPE dažniausiai naudojamas jūrinių ir upių pašalinimo linijoms statyti. Šie vamzdynai eina nuo valymo įrenginių iki jūros išmetimo taškų. HDPE sekcijos vilkinėjamos į vietą, plūduriuojamos į vietą ir paskui paskendo į tranšėją arba pritvirtintos prie jūros dugno. Jie yra skirti tvarkyti potvynio jėgas, bangos veikimą ir nuosėdų judėjimą. Jūrų iškritimai yra su difuzoriaus galvutėmis, kad būtų galima tolygiai išsklaidyti nuotekas priimančiuose vandenyse.
Lietaus vandens pervežimo tinklai
Lietaus vandens sistemos tvarko nuotėkį iš kelių, stogų ir atvirų teritorijų lietaus įvykių metu. HDPE vamzdžiai naudojami požeminėse audros kanalizacijos sistemose miestuose, greitkeliuose ir oro uostuose. Vamzdžiai renka nuotėkį ir nukreipia jį į sulaikymo tvenkinius ar išleidimo kanalus. Gaudymo baseinai, įleidimo dėžutės ir dumblo spąstai yra sujungti su HDPE audros kanalizacija. Naujuose pokyčiuose HDPE naudojamas sulaikymo ir infiltracijos sistemoms, esančioms žemiau parkų, automobilių stovėjimo aikštelių ar žaliųjų erdvių, sukonstruoti. Šios sistemos laikinai kaupia vandenį ir lėtai išleidžia, kad būtų išvengta potvynių.
Lovos kolekcija sąvartynuose
Išliejimas yra skystis, kuris nusausina iš kietųjų atliekų sąvartynuose ir turi būti renkamas bei apdorojamas. HDPE vamzdžiai naudojami filtrato surinkimo sistemose po sąvartynų įdėklais. Vamzdžiai yra perforuoti, kad skystis galėtų patekti ir tekėti į centrinį surinkimo tašką. Jie yra palaidoti žvyro sluoksniuose ir išdėstyti tinklelio raštais, esančiais atliekų ląstelėse. Nuo kolekcijos kartelio, luchate pumpuojamas per HDPE kylančias maitinimo tinklas iki laikymo rezervuarų ar apdorojimo blokų. HDPE taip pat naudojamas dujų surinkimo sistemose, kurios veikia lygiagrečiai su filtrato tinklais.
Slėgio klasė ir instaliavimo rekomendacijos
Slėgio klasė PN nustatoma esant 20°C darbinei temperatūrai. Esant poreikiui HDPE vamzdžius galima šiek tiek sulenkti. Parenkant PE vamzdį reikia atsižvelgti į medžiagos, iš kurios pagamintas vamzdis, tvirtumą. Dydis, nusakantis HDPE vamzdžio tvirtumą, yra MRS - minimalus reikalaujamas stiprumas, išreikštas MPa. Šį dydį padalinus iš saugos koeficiento gaunami leistini maksimalūs perimetriniai įtempimai, kurie gali atsirasti vamzdyno sienelėje. Saugos koeficientas C negali būti mažesnis nei 1,25. Reiktų atkreipti dėmesį į temperatūros poveikį HDPE vamzdžiams. Aukšta temperatūra gali turėti neigiamą įtaką HDPE vamzdžiams. Dėl šios priežasties Rangovas turi užtikrinti tinkamą gaminių (vamzdžių, jungimo detalių) transportavimą į statybos aikštelę ir sandėliavimą joje. Rangovas turėtų žinoti, kad dėl didelių temperatūros svyravimų gali kisti ir vamzdžio ilgis. Pavyzdys: jei vasaros dieną vamzdžio palikto saulėje temperatūra gali siekti 40oC, o užkasto per naktį nukristi iki 10oC, tai 500 m vamzdžio ilgis gali sutrumpėti daugiau kaip 2,5m.
