Plokščiųjų stogų šiltinimo, garų izoliacijos ir hidroizoliacijos schema: veikimo principai, pasirinkimai ir praktiniai sprendimai

Plokščias stogas - dažnas sprendimas tiek industriiniuose, tiek daugiabučiuose ir privataus sektoriaus pastatuose. Tuo pačiu tai yra vienas sudėtingiausių konstrukcijų, kur kiekvienas sluoksnis turi aiškią paskirtį: nuo laikančiosios konstrukcijos iki hidroizoliacijos ir apsauginio sluoksnio. Straipsnyje apžvelgsime, kaip veikia plokščio stogo šiltinimas, kam reikalinga garų izoliacija, kaip pasirinkti medžiagas ir kokius sprendimus rinktis priklausomai nuo nuolydžio, apkrovų bei esamos dangos būklės.

Architektūrinė ir konstrukcinė plokščio stogo sandara

Plokščių stogų konstrukcijos tipai skirstomi į tradicinius (šiltus) ir atvirkštinius, taip pat į ventiluojamus ir nevėdinamus variantus. Tradicinio plokščio stogo sluoksniai nuo vidaus į išorę dažnai yra tokie: garų izoliacija - termoizoliacijos sluoksnis - hidroizoliacija. Atvirkštiniame stoge termoizoliacija dedama virš hidroizoliacijos, o papildomi drenažo ir vėdinimo sluoksniai formuoja terasos ar žaliojo stogo koncepcijas. Žaliasis stogas - atvirkštinio tipo modifikacija su augaliniu sluoksniu ir drenavimo sistema.

• Laikančioji konstrukcija: gelžbetoninė plokštė arba gegnių ar profiliuoto lakšto sistema, kuriai priklauso, kokias papildomas technologijas galima taikyti.
• Garų izoliacija: apsaugo šilumos izoliaciją nuo drėgmės iš vidaus, ypač svarbi gyvenamosiose ir gamybinėse patalpose.
• Šilumos izoliacija: dažniausiai mineralinė vata arba polistireninis putplastis (EPS/XPS) - storis ir tipas parenkami pagal U vertę, degumo reikalavimus ir klasinį poreikį.
• Hidroizoliacija: pagrindinė stogo apsaugos nuo išorinės drėgmės dalis, galinti būti ritininė/vidinė arba skysta, priklausomai nuo stogo tipo ir nuolydžio.
• Drenažas ir papildomi sluoksniai: drenažiniai sluoksniai, filtrai, geotekstilė - saugo hidroizoliaciją ir užtikrina dėmesį į terasos vaikštymą bei vandens išsivaikščiojimą.

Nuolydžio svarba plokščiuose stoguose nėra tik estetinis aspektas. Rasos taškas, vandens nutekėjimas ir šilumos tilteliai lemia stogo ilgaamžiškumą bei energinį efektyvumą. Paprastai minimalius nuolydžius keldavome iki 1,4°-7°, o šlaitinėms konstrukcijoms taikomos papildomos taisyklės dėka užtikrinamas sklandus vandens nuvedimas.

Garų izoliacijos ir hidroizoliacijos vaidmuo

Garų izoliacija užtikrina, kad šilumos izoliacijoje esantys garai nepatektų į šilumą priimančias konstrukcijas ir neleistų susidaryti kondensatui vidinėje pusėje. Hidroizoliacija - tai pagrindinis stogo apsauginis sluoksnis nuo išorinės drėgmės, lietaus ir sniego. Optimalus sprendimas dažnai yra dviejų sluoksnių hidroizoliacija su tinkama jungtimi bei klojimo technologija. Dažniausiai plokšti stogai išlaikomi efektyviai, kai hidroizoliacija įrengiama apgalvotai: atsparumas UV, temperatūrų svyravimams, mechaniniams pažeidimams, o tvirtinimai atliekami taip, kad nebūtų stiprių šalčio tiltelių.

Nuo hidroizoliacijos kokybės priklauso visos stogo konstrukcijos patikimumas. Dažnos problemos kyla dėl netinkamai užvertų siūlių, prastų sujungimų su parapetais, kaminėliais ar nutekėjimų vietose. Todėl ypatingas dėmesys skiriamas šiems mazgams: parapetams, išėjimo į lietaus nutekėjimo elementus, vandens nuravėjimui po stogu, vamzdžių įsukimams ir pan.

Medžiagos plokščių stogams: palyginimas ir pasirinkimas

Pagrindinės šiltinimo medžiagos plokščiame stoge yra akmens vata, EPS, XPS ir PIR/PUR. Kiekviena iš jų turi specifines savybes, kurios lemia storį, degumo klasę, atsparumą vandeniui ir įgyjamą U vertę. Toliau pateikiamas trumpas įvairių medžiagų apibūdinimas ir jų taikymo sritis:

1. Akmens vata: nedegi ir garams laidžiai, geras garso izoliavimas, paprastai naudojama dideliems ir vienodoms plokštėms; turi būti apsaugota garų barjeru.
2. EPS (polistireninis putplastis): lengvas, ekonomiškas, geras gniuždymo stipris, platus taikymo spektras; tinkamas daugiausia plokščioms stogoms, bet drėgnose vietose reikalinga papildoma hidroizoliacija.
3. XPS (ekstruzinis polistirenas): atsparus drėgmei ir spaudimui, naudojamas inversiniuose ir eksploatuojamuose stoguose, kur izoliacija virš hidroizoliacijos.

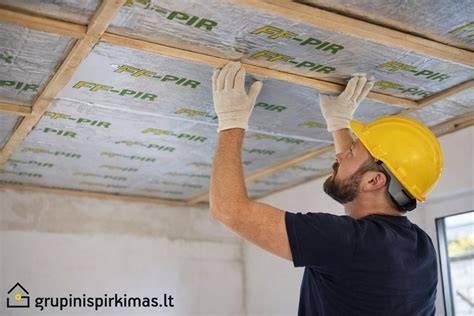

4. PIR/PUR: aukštas šilumos varža plonesniame sluoksnyje, tinka situacijoms su aukštais energiniais reikalavimais ir griežtais aukščio apribojimais.

Storį lemia trys veiksniai: medžiagos šilumos laidumas, pastato paskirtis (gyvenamasis/negyvenamasis), energijos naudingumo klasė. Praktinė nuoroda -Storesnis sluoksnis dažnai duoda mažiau papildomos grąžos; pirmieji keli centimetrai šilumos nuostolius sumažina labiausiai.

Kam dedamos dviejų sluoksnių plokštės?

Dažnai šiltinant plokščią stogą naudojama dviejų sluoksnių sistema su persidengiančiomis siūlėmis, kad būtų sumažintas šalčio tiltas ir suteiktas plokščių tvirtumas bei lygesnis paviršius hidroizoliacijai. Tai ypač naudinga ten, kur reikia sumažinti vėjo laidumo pralaidumą tarp plokščių ir užtikrinti tolygų šilumos pasiskirstymą.

Stogo tvirtinimo būdai ir nuolydžio formavimas

Stogo šiltinimas turėtų būti tvirtinamas, o ne tik užguldytas, nes plokščias stogas patiria vėjo jėgą, kuri gali „pašalinti“ šiltinimo sluoksnį. Yra trys pagrindiniai tvirtinimo būdai:

• Mechaninis tvirtinimas kaiščiais su plokštelėmis (dažniausiai naudojamas ant profiliuotos skardos).
• Klijavimas - plokštes klijuojamos prie pagrindo bitumu ar poliuretaniniais klijais.
• Balastas - sluoksnis prispaudžiamas balastu (žvyru ar kitomis medžiagomis). Tačiau ši galimybė reikalauja konstrukcijos, kuri atlaikytų papildomą svorį.

Nuolydžio formavimas dažnai atliekamas kartu su šiltinimu. Nuolydžio formavimo plokštės arba įterptos nuolydžio formos gali užtikrinti sklandų vandens tekėjimą į įlajas, taip pat gali būti puiki alternatyva betono arba keramzitbetonio nuolydžio formavimui renovacijos metu.

Inversiniai ir žalieji stogai

Inversinis stogas - kai šilumos izoliacija dedama virš hidroizoliacijos, o po viršūne užpilamas balastas. Privalumai: hidroizoliacija apsaugota nuo UV, temperatūros svyravimų ir mechaninių pažeidimų; nereikia atskiro garų barjero (hidroizoliacija atlieka ir dalį šio vaidmens). Trūkumai: reikia atsparaus vandeniui ekstruzinio polistireno, o drenažas dažnai sudėtingesnis.

Žaliojo stogo plėtra reikalauja specialios drenavimo sistemos ir augalų sudėties, todėl substrato storis ir augalų rūšys lemia papildomas projektavimo priežiūros niuansus. Žaliesiems stogams būdingos papildomos drenažo medžiagos (keramzitas, plautas žvyras) ir tam tikros geotekstilės - viskas orientuota į efektyvų vandens drenažą ir augalijų palaikymą.

Drėgmės ir kondensato valdymas

Drėgmė yra pagrindinis iššūkis plokščiuose stoguose. Drėgmė gali kilti iš vidaus (patenkanti į garų izoliaciją) arba iš lauko (per hidroizoliaciją). Todėl būtina tinkamai įrengti garų izoliaciją ir iš vidaus sujungti su šilumos izoliacija derinant mazgus, langus, pūtimo zonos ir kitas jungtis. Taip pat svarbu laikytis teikiamų rekomendacijų dėl ventiliacijos - oro tarpai virš šilumos izoliacijos turėtų būti suformuoti, o viršutinės zonos ventiliacija turi būti aiški.

Eksploatuojamų stogų renovacijos scenarijai

Renovacijos sprendimai priklauso nuo esamos hidroizoliacijos būklės ir šilumos izoliacijos drėgnumo. Dažnai rekomenduojama išorinė šiltinimo sistema - atliekama išorėje, nes taip atliekama mažiau darbų patalpose. Jei senasis sluoksnis yra sausas, galima kloti naują sluoksnį tiesiai ant senojo. Jei drėgnas, būtina įvertinti drėgnumą - drėgni plotai turi būti pakeisti arba atskiri zonai - suremontuoti. Esant dideliam senam stogui ir šlaitų pokyčiams, gali būti tinkama įrengti apverstą arba atvirkštinį stogą, atsižvelgiant į projekto reikalavimus.

Prieš pradedant darbus naudinga atlikti termovisualinį stogo tyrimą, kad tiksliai nustatytumėte, kur yra drėgmės židiniai ir kokio storio izoliacija reikalinga. Termovizijos ir zondo patikra sumažina riziką įsigyti neteisingą sprendimą ir leidžia tiksliai suplanuoti darbų apimtį.

Techninės nuostatos apie darbus ir projektavimą

Projektuojant plokščiųjų stogų šiltinimą svarbiausia - užtikrinti tinkamą šilumos ir garų izolaciją, hidroizoliaciją ir ventiliaciją. Reikalavimai degumo klasei, gniuždymo stipriui, vandens įgeriamumui ir šilumos laidumui egzistuoja tiek statybos reglamentuose, tiek projektavimo gairėse. Dažnai svarbus sprendimas yra pasirinkti, ar plokščias stogas bus eksploatuojamas ar ne, o kalbant apie energinį naudingumą - atsižvelgti į langų išlaidas, terasos ar žaliojo stogo įrengimą.

Plokščiųjų stogų kriterijai apima: nuolydžio pakankamumą, vandens nusėdimo valdymą, drenažo efektyvumą, ventiliaciją ir visų mazgų sandarumą. Kokią dangą pasirinkti - rinkinys, kuriame svarbu ne tik medžiagų kaina, bet ir jų tarpusavio suderinamumas, ilgaamžiškumas ir montavimo kokybė. Patikimi rangovai su ilga patirtimi ir aiškiu techniniu požiūriu yra didžiausias svertas siekiant ilgalaikio efekto.

Praktiniai patarimai renovacijai ir planavimui

• Prieš pradedant darbus įsitikinkite, kad esama hidroizoliacija yra sausа ir tvirta; jei drėgmė - svarbu ją pašalinti, o drėgni plotai - atnaujinti.
• Rinkitės dviejų sluoksnių hidroizoliaciją su tinkama jungtimi, kai reikia užtikrinti ilgaamžiškumą ir atsparumą mechaniniam poveikiui.
• Įrengdami nuolydžių formavimą, nepamirškite apie siūlių, užliejamų mazgų ir parapetų sandarą, kad išvengtumėte šalčio tiltų.
• Vėdinimas - įrengkite adekvačias vėdinimo angas, o jei seno stogo konstrukcijoje yra oro tarpai, būtina sukurti tinkamą drėgmės išsiskyrimo kanalą.
• Jei planuojate įrengti terasą ar žalųjį stogą - įvertinkite papildomą apkrovą ir atramų neutralumą, bei pasiruoškite drenažo konstrukcijoms.
• Jei planuojate elektrinę - dabartinio stogo projektavime įtraukti modulinius saulės jėgos įrenginius, o vėliau galimai reikšmingai paveikti izoliacijos svorį bei strukturos apkrovą.

Nepavargusios gairės: teisiniai įsipareigojimai ir standartai

Gaminant šiltinimo sprendimus, būtina laikytis STR reikalavimų, energinio efektyvumo klasės, priešgaisrinės saugos reikalavimų ir kitų normatyvinių aktų. Pirmiausia reikia suplanuoti, ar stogas bus eksploatuojamas, kokios bus betono/medžiagų apkrovos, ir kokia bus užtikrinta ventiliacija. Eksploatuojamų stogų įrengimas iš vidaus ar išorės - tai sprendimas pagal konkrečią situaciją, tačiau dažnai išorinis šiltinimas laikomas saugesniu sprendimu dėl rasos taško perkėlimo į izoliaciją ir konstrukcijos šiluminės saugojimo.

Galutinė rekomendacija projektui

Jei statistinis plotas - apie 40 m2, o stogo šiltinimo tikslas - pagerinti energinį naudingumą, išlaikyti arba pagerinti hidroizoliacijos patikimumą ir išplėsti galimybių zoną (terasa, žaliojo stogo projektas), rekomenduojama derinti šiuos sprendimus: išorinis šiltinimas su dviejų sluoksnių išorine garų izoliacija, įrengti atvirkštinį stogą su EPS/Neo pildomomis plokštėmis virš hidroizoliacijos, įdėti ventiliacinius kaminėlius ir užtikrinti tinkamą parapetų hidroizoliaciją. Jei stogo danga turi būti pritaikyta eksploatuoti arba terasai, numatyti drenažo ir atramų sprendimai iš betono ar plastikinių dalių, užtikrinantys išlaikymą ir patikimumą.

Taip pat būtina įtraukti termofizinius tyrimus: termoviziją ir galimai zondo patikrinimą, kad nustatytumėte, kur reikėtų papildomų izoliacijos sluoksnių, kokios vietos yra drėgnos, ir kaip pakeistiMazgus be profesionalų, kad pasiektumėte gerą energinį efektą per ateinančius dešimtmečius.

Be to, galima įtraukti lentelę su kai kuriais medžiagų pavyzdžiais ir jų charakteristikomis, kad statytojas galėtų greitai palyginti pagrindines savybes ir pasirinkti tinkamiausias kombinacijas.
