Hazen-Williamso lygtis yra empirinė formulė, naudojama įvertinti frikcinę nuostolį tūriuose pilnų, slėgiuose užpildytų vandentiekio vamzdžių. Ji greita ir praktiška naudoti, todėl ji išlieka populiari rengiant vandentiekio sistemas, namų vandentiekio tinklus, laistymo sistemas ir priešgaisrinių sistemas.
Hazen-Williamso lygties tikslas ir jos taikymo ribos
Hazen-Williamso lygtis sujungia srovės greitį, vamzdžio dydį, ilgio ir grubumo koeficientą C su frikcijos galinio spaudimo nuostoliu. Ji skirta pilnoms, užpildytoms vandens vamzdžių sistemoms turbulentinėje srauto būsenoje ir nėra universali visoms srautų sąlygoms ar skysčiams. Jei srautas nėra vanduo arba yra temperatūrų ir savybių diapazone už 4-25 °C, dažnai naudoti Darcy-Weisbach lygtį yra tikslesnė.
Ką reiškia C koeficientas?
C koeficientas - empirinė grubumo koeficiento reikšmė, kuri atspindi vamzdžio vidinio paviršiaus lygumą ir senėjimą. K - didesnė reikšmė reiškia lygesnį vidų ir mažesnį frikcinį nuostolį, tuo pačiu metu jis priklauso nuo vamzdžio medžiagos ir būklės (naujo vamzdžio reikšmės dažnai apie 150, senėjančiam vamzdžiui gali sumažėti iki 100 ar mažiau).
Du pagrindiniai Hazen-Williams lygties formatai
1) SI vienetais (greitai apskaičiuojama su nuosekliais vienetais): v = 0.849 × C × Rh^0.63 × S^0.54, kur v yra vidutinis srovės greitis (m/s), Rh - hidraulinis spindulys (m), S - energijos linijos nuolydis (be dydžio). Tai formuluotė, skirta vandeniui esant įprastinėse temperatūrose ir turbulentinio srauto režime.
2) US įprastiniai vienetai (galutinis sraijos srautas Q gvartose per minutę, D - vidinis vamzdžio skerspjūvis coliais): Q = 0.285 × C × D^2.63 × S^0.54, kur Q - srautas (gpm), D - vidinis skersmuo (in), S - energijos linijos nuolydis. Abu formatai naudoja tą patį C koeficientą, bet turi skirtingas prefaktorių konstantas ir įėjimo vienetus.
Pagrindiniai trapumai ir apribojimai
- Lygtis skirta tik vandeniui, temperatūroms apie 4-25 °C ir turbulentinio srauto režimui.
- Ji nepaiso įrenginių ir jungčių nuostolių (fitingai, čiaupai, vožtuvai) - ji apima tik išilgines frikcijos nuostolius vamzdyje.
- K‑ koeficientas priklauso nuo vamzdžio medžiagos ir būklės; senėjimas, nuosėdos ir lipdosi biomasės mažina C reikšmę ir didina nuostolius.
- Ji yra greita ir patikima įrankis, kai reikia greitai įvertinti srauto paleidimo dydį, atsparą ir vamzdžio skersmens dydį pradiniuose projektuose, o Darcy-Weisbach - kai reikalinga universali ir prieinama įvertinimų sistema.
Kaip naudoti lygtį praktikoje
Priklausomai nuo užduoties, galima spręsti skirtingais būdais:
- Svarba: spręsti nuostolius kai žinomi srautas ir skersmuo (dažniausiai naudojama atvejis). Žinomi: Q, L, D, C. Suskaičiuojamas frikcijos nuolydis S = hf/L arba naudojant tiesioginį formulės variantą su žinomu plotu.
- Išdėstyti lygtį taip, kad rasti srautą ar skersmenį pradiniam projekcijos apribojimui (pvz., maksimalus leistinas nuostolis arba minimalus skersmuo). Čia D turi didžiausią įtaką, nes jo įtaka išreikšta 4.87-uoju laipsniu (D^4.87); nedidelis papildomas skerspjūvio didinimas gali žymiai sumažinti nuostolius.
Praktiškai dažnai daromi šie žingsniai:
- Konvertuoti matmenis į vienodus SI vienetus (D į metrus, L į metrus, Q į m³/s, S - be matavimo vienetų).
- Apskaičiuoti nuolydį S, naudojant K formules arba nustatytą energijos linijos nuolydį.
- Pasirinkti C pagal vamzdio medžiagą ir amžių (pvz., PVC naujas apie 150, senėjimas 145 ar mažiau).
- Jei reikia, palyginti kelias skirtingas skerspjūvio galimybes ir įvertinti, ar jos atitinka įrengiamos sistemos tikslus (tarpinės nuostoliai, slėgio reikalavimai, įrengimo sąnaudos).
Pavyzdžiai
Pavyzdys 1: Nuostoliai PVC vandentiekio magistralėje
Scenarijus: vanduo teka Q = 0.020 m³/s per 150 mm vidinį PVC vamzdį ilgio L = 250 m. C = 145. Atlikti skaičiavimus SI formoje su prefaktoriu 10.67.
- Konvertuoti matmenis į metrus: D = 0.15 m.
- Apskaičiuoti frikcijos nuolydį: hf/L = S, kur S = 10.67 × Q^1.852 / (C^1.852 × D^4.87).
- Frikcijos nuolydis S ≈ 0.0129 m/m; bendras nuostolis hf ≈ S × L ≈ 3.23 m.
Interpretacija: tai praktinis vandens paskirstymo tipo rezultatas; reikia atsižvelgti į papildomus nuostolius, nuolydžių skirtumus ir ar likęs slėgis yra priimtinas žemiau esantiems taškams.
Pavyzdys 2: Leistinas srautas esant slėgio nuostoliui
Scenarijus: pilnai užpildyta vamzdžių sistema, d = 0.20 m, L = 300 m, C = 130. Maksimalus leistinas nuostolis hf = 4.5 m.
- Konvertuoti nuostolį į frikcijos nuolydį S.
- Įterpti D, C ir S į perrikiuotą srautą lygtį. Apskaičiuoti Q ir patikrinti greitį.
Rezultatas: leistinas srautas apie Q ≈ 0.041 m³/s (apie 41 L/s).
Pavyzdys 3: Kaip C reikšmė keičia nuostolius
Scenarijus: tas pats ilgis, skersmuo ir srautas; vienoje linijoje C = 150, kitoje - C = 100.
- Laikykite srautą, d ir L konstantus.
- Naudokite atvirkštinę C^1.852 santykio lygtį ir apskaičiuokite nuostolių santykį.
Rezultatas: vamzdis su C = 100 turi apie 2.12 karto didesnį frikcijos nuostolį nei vamzdis su C = 150.
Kokių klaidų reikia vengti
- Naudoti Hazen-Williams skysčiams, kurie nėra vanduo, temperatūromis už 4-25 °C ar laminariniam srautui.
- Nustatyti C reikšmę atsitiktinai - ji priklauso nuo vamzdžio medžiagos ir būklės; senėjimas mažina C, o naujas vamzdis turi didesnį C.
- Sandėlioti SI ir US vienetus kartu - skirtingos konstantos ir įvesties vienetai gali padaryti klaidų.
Dažni klausimai apie Hazen-Williams lygtį
- Ką reiškia Hazen-Williams C koeficientas? - Empirinis grubumo koeficientas, kuris apibūdina vamzdžio vidinio paviršiaus lygumą; didesnis C reiškia mažesnį frikcinį nuostolį.
- Kada naudoti Hazen-Williams vs Darcy-Weisbach? - Hazen-Williams greitas empirinis įvertinimas vandeniui esant normalioms temperatūroms, turbulentinio srauto; Darcy-Weisbach - universali ir tikslesnė visoms sąlygoms.
- Kaip amžius keičia C reikšmę? - Ilgainiui, nuosėdos, apnašos ir biofilmas mažina C; kartais amžiaus poveikio koeficientas gali būti žymiai mažesnis nei naujo vamzdžio.
- Kas yra hidraulinis spindulys Rh? - Vidinės vamzdžio skerspjūvio plotas padalintas iš suvilgoto perimetro; pilnam apskritam vamzdžiui Rh = D/4.
Teorinių diagramų ir duomenų lentelių pridėjimas

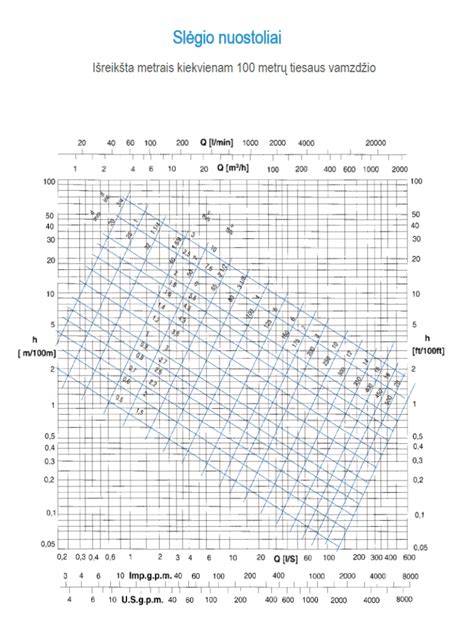

Hazen-Williams lygties formulės, C vertės atvaizdai ir tipinių vamzdžių medžiagų duomenų lentelės gali būti naudinga įrankiai projektuojant. Žemiau pateikti pavyzdžiai iliustruoja tipines situacijas su PVC, plienu, variu ir kt. bei C koeficientų reikšmes esant naujam ir pasenusiems vamzdžiams (PVC, HDPE, cast iron, ductile iron ir kt.).
Žodinė suvestinė apie Hazen-Williams formules
Hazen-Williams lygtis yra du pagrindiniai empiriniai formatai: SI v formos greičio lygtis ir US formos srauto lygtis. Formulės priklauso nuo drenavimo arba energijos nuolydžio S - kuris atspindi nuostolį per ilgio vienetą. C koeficientas žymi vidinio vamzdžio paviršiaus grubumą. Rezultatai jautrūs vamzdžio skersmeniui (D), kur nuolydžio ir sujungimų reikšmės gali būti svarbios projektui. Vartotojas gauna greitus įverčius, tačiau reikia patikrinti, ar taikomas metodas tinka visai sistemai, ypač kai sritis keičiasi į kitų skysčių ar temperatūrų ribas.
