Tinkamai veikianti šildymo sistema yra raktas į patogų buvimą name neatsižvelgiant į oro sąlygas. Kartu su tradicine radiatorių technologija, šildymo kontūro įrenginiai aktyviai naudoja šilto vandens grindų sistemą. Jo įrengimas yra daug darbo reikalaujantis ir finansiškai brangus, tačiau ši galimybė visiškai atsipirks per 5 metus. Norėdami sutaupyti pinigų, daugelis savarankiškai įrengia šilto vandens grindis privačiame name. Sutikite, idėja gauti efektyvų šildymą su minimaliomis investicijomis yra labai patraukli, ar ne? Tačiau jo įgyvendinimui rangovas reikalauja tam tikrų žinių ir įgūdžių. Siūlome apsvarstyti išsamią medžiagą apie vandens šildomų grindų išdėstymą. Straipsnyje aprašomos projektavimo taisyklės, pateikiami patarimai, kaip pasirinkti sistemos komponentus, taip pat aprašoma laipsniška vandens grandinės įrengimo, prijungimo ir paleidimo eiga.
Vandens grindų įrengimo sąlygos
Vandens grindų įrengimas turi atitikti tam tikras sąlygas: iš anksto pagaminta namo izoliacija yra vienas pagrindinių reikalavimų. Šilumos nuostoliai, viršijantys 100 W/m², grindų įrengimą gali padaryti nenaudingu. Lubų aukštis turi būti pakankamas - torto tvirtinimas prie vamzdžių užima apie 15 cm ar daugiau. Durų angų aukštis turi sudaryti ne mažiau kaip 210 cm. Pagrindas turi būti stiprus, lygus ir švarus, nes nestabilus pagrindas sukelia nelygumus ir vamzdžių deformacijas. Jei namas naujas, būtina baigti konstrukciją, nutiesti sienas ir lubas, įstatyti langus, tinkuoti prieš diegiant grindis.
Projektavimo ir surinkimo taisyklės
Sprendimas pasirinkti vandens grindis ir neleisti griežto elektrinio analoginio įrengimo yra optimalus dujiniai katilai. Taip pat priimtinos kieto kuro katilo parinktys. Nepriekaištingas sistemos veikimas priklauso nuo profesionaliai atliktų projektavimo skaičiavimų ir kokybiško įrengimo. Pirmieji žingsniai: konstrukcijos analizė, medžiagų pasirinkimas, projekto parengimas. Vandens grindų konstrukcija yra sudėtinga ir tuo pačiu metu paprasta: svarbiausia - stebėti išdėstymo tvarką. „Šlapio“ tipo schema yra universali, kai kontūrai klojami ant šilumos izoliacijos plokštės ir užpilami cemento lygintuvu. Pirmiausia būtina įvertinti iš anksto paruoštus duomenis, atlikti skaičiavimus ir pasirinkti tinkamus montavimo aspektus.
Įrenginio grindų šildymo niuansai

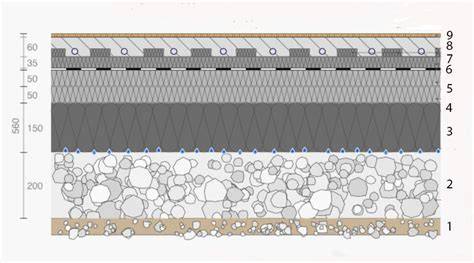

Vandens grindų konstrukcija yra daugiakomponentė. Konstrukcijos pagrindas - gruntas arba betono plokštė. Ant jos klojama plona plėvelė (ne mažiau kaip 0,1 mm storio). Tada - izoliacija, dažnai naudojamas ekstruzinis polistirenas (EPS), o viršuje - cemento lyginimas. Pagrindinis sluoksnis yra cemento liejimas, kuriame įterpiami vamzdžiai su aušinimo skysčiu. Lyginamasis sluoksnis dažnai tvirtinamas armavimo tinklu. Apdailos sluoksnis - keraminės plytelės, kurios gerai praleidžia šilumą. Skaičiuojant būtina įvertinti šilumos nuostolius ir pasirinkti teisingą šildymo režimą.
Pirmiausia reikia atlikti skaičiavimus ir naudoti internetines skaičiuokles. Statybos įmonėse skaičiai laikomi standartiniais ir pritaikomi priklausomai nuo įrengimo būdo. Kitu atveju - viršijimas gali būti paveikslintas netinkamu šilumos paskirstymu. Lentelių ir vamzdžių pasirinkimas - itin svarbus žingsnis, nes netinkamas sprendimas gali lemti sumažėjusį efektyvumą arba gedimus. Efektyviam šildymui būtina užtikrinti kokybišką medžiagų pasirinkimą: vamzdžiai PE-X ar PERT, su įvairiomis jungtimis; plokštės izoliacijai - EPS arba profilio kilimėliai; kolektorių įrenginiai su vožtuvais ir automatiniais oro išleidimo taškais.
Nr. 1 - vamzdžių variantai
Šiuo metu naudojami PE-X ir PERT vamzdžiai, pagaminti iš skersinio sujungimo polietileno. PE-Xa vamzdžiai pasižymi atminties efektu dėl jų 85% skersinio ryšio tankio: jie grįžta į pradinę padėtį po apkrovos. PE-Xa vamzdžius bei jungiamąsias detales galima lengvai cementuoti į cemento pagrindą. PERT vamzdžiai naudojami, kai lygintuve yra integruotos sekcijos ir jungiamosios detalės montuojamos prie kolektoriaus. Svarbu vengti kompozicinių vamzdžių su aliuminio folija dėl rizikos nulupti metalizacijos sluoksnį. Standartiniai dydžiai: Ø 16 mm, 17 mm, 20 mm, sienelės storis 2 mm. Reputable gamintojai: Rehau, Uponor, Valtec, Tece, Kan ir kt.
Nr. 2 - nustatomas su šildytuvu
Izoliacijos tikslas - atskirti lygintuvą su vamzdžiais nuo pagrindo, kad šiluma vyktų ten, kur reikia. Pritaikomos dvi pagrindinės izoliacijos rūšys: EPS plakštės ir profiliuoti kilimėliai iš putų polistireno su montavimo iškyšomis. EPS plokštės pasižymi mechaniniu tvirtumu ir mažu šilumos laidumu. Rinktis reikia pagal dydį ir sąlygas - plokštės storis priklauso nuo izoliavimo poreikio (9-100 mm). Paprastai ant viršaus klijuojamos 150-200 mikronų plėvelės hidroizoliacijas. Detaliai apie izoliacijos dydžius ir montavimo taikymo principus galima rasti gamintojo instrukcijose.
Nr. 3 - aksesuarai kolekcininkui
Kolektoriaus maišymo įrenginys ir šiltų grindų valdymo punktas - tai centras, kur reguliuojamas karšto vandens srautas į atskiras grandines. Reflektuojama automatine oro išleidimo anga ir drenažo vožtuvas. Kolektorių spintelė montuojama koridoriuje arba nišoje. Papildomas mazgas reikalingas, jei VTP nėra skirtas atskiras riseris. Papildomi komponentai: aplinkkelis, siurblys ir termostatinis vožtuvas, taip pat termometras ar temperatūros ribotuvas. Montavimo vieta priklauso nuo priežiūros niuansų: gali būti katilinėje ar koridoriuje. Kolektoriaus ilgių derinimas turėtų būti beveik vienodas visose grandinėse.
Tvirtinimo ir montavimo veiksmų eiga
- Prieš klojant grindų šiltus kontūrus atlikite parengiamuosius darbus: įsigykite komponentus, nustatykite spintelės vietą, paruoškite sienų ertmes komunikacijoms.
- Grindų įrengimas - du pagrindiniai variantai: grubus cemento lyginimas arba smėlio sluoksnio sluoksnis su hidroizoliacija. Smėlio sluoksnio sutankinimas ir išlyginimas yra itin svarbūs; tarpų gali būti nedaug.
- Izoliacijos įrengimas - izoliacijos sluoksnis ant švarių, lygių grindų. EPS plokštės montuojamos iš tolimiausio kampo, kampai pritvirtinami kaiščiais, klijai naudojami tik specialiai skirtiniams klijams, jungtys užsandarinamos juosta. Jei reikalinga antra plokščių sluoksnio dalis, kryptis turi būti kitaip išdėstyta.
- Vandens grindų įrengimo schema - pasirinkta schema turi būti suderinta su visomis grandinėmis, įrengimo vietos parinkimas ir tolesnis darbas.
- Įrengto kolektoriaus sistemos patikrinimas - užasfaltavimas ir oro išleidimo kampai užtikrina lengvą priežiūrą. Jei būtina, įrengiami papildomi mazgai sąlyčiams su vamzdžiais ir šilumos šaltiniais.
- Bandymas ir paleidimas - sistemą reikia atlikti testą prieš pilnu pajungimu, įsitikinti, kad nėra oro strigčių, o vanduo sklinda tolygiai per visą kontūrą.
Higienos, atsparumo ir įrengimo niuansai
Norint užtikrinti ilgalaikį patikimumą, reikia atidžiai pasirinkti vamzdžius, izoliaciją, tvirtinimo detales ir kitus komponentus. Paryškinama, kad šios medžiagos turi būti įrengiamos pagal gamintojo rekomendacijas ir nacionalinius standartus. Svarbu laikytis temperatūrų režimo: įėjimo / išėjimo temperatūros reikšmės priklauso grandinių ilgio ir skersmens. Būtina įvertinti užduotis eilės grandinėms ir tokiu atveju taikyti atstatymo sprendimus, pavyzdžiui, skaitmeninius reguliatorius, termostatus ar ribotuvus.
Dažni patarimai ir rekomendacijos
- 2-3 grandinių tiekėjai dažnai užtikrina vienodos kokybės paslaugas, o mažiau žinomi gamintojai gali būti rizikingi dėl ilgaamžiškumo.
- Vamzdžiai neturi būti lenkti per mažai grūdėmis vietomis; naudokite specialius tvirtinimo diržus ir laikykite tarpus tarp vamzdžių 10-30 cm, priklausomai nuo pavyzdžio.
- Jei reikia, galima derinti skirtingų tipų grandines (centre - sraigė, šalia - gyvatė) siekiant užtikrinti tolygų šilumos pasiskirstymą.
- Paleidimas ir reguliarus aptarnavimas - būtinas užtikrinant sistemos patvarumą. Stebėkite srautą, temperatūras ir oro išleidimus.
Vandens grandinių montavimo būdai
Yra du pagrindiniai būdai: sraigė (spiralės) ir gyvatė. Gyvatė palyginti paprastai įrengiama, bet gali turėti didesnį temperatūros skirtumą įėjime / išėjime. Sraigė tolygiai paskirsto šilumą kambary, tačiau reikia daugiau dėmesio projektuojant; dažnai naudojamos kombinuotos schemos: sraigė centrui, gyvatė palei sienas. Pasirinkimas priklauso nuo kambario konfigūracijos, grandinės ilgio ir temperatūros režimo. Taip pat rekomenduojama laikytis atsakingo medžiagų pasirinkimo principo, siekiant užtikrinti šalto skysčio ilgaamžiškumą ir visuotinai patikimą veikimą.
Laikykitės medžiagų pasirinkimo reikalavimų Nr. 1-3
- Nr. 1 - geriausio vamzdžio pasirinkimas: PE-X arba PERT su tinkamomis jungtimis; vengti aliuminio folijos kompozitų dėl rizikos atsiskyrimo; rinkitės patikimus gamintojus (pvz., Rehau, Uponor, Tece, Kan, Valtec ir kt.).
- Nr. 2 - iš anksto užtikrinkite nepralaidžius drėgmei sluoksnius: EPS plokštės arba profiliuoti kilimėliai su įpjovomis; storis priklauso nuo izoliacijos reikmių (3-100 mm).
- Nr. 3 - aksesuarai kolekcininkui: kolektoriaus blokai, vožtuvai, termostatai, oro išleidimo anga, drenažo vožtuvai, spintelė, skaitmeniniai termometrai ir pan.
Montavimo planavimo ir įrengimo eiga: santrauka
Prieš pradėdami diegti vandens grindis, atlikite parengiamuosius darbus, atsakingai pasirinkite medžiagas ir atlikite skaičiavimus. Tinkamas grindų šildymo projektavimas užtikrina, kad sistema veiktų patikimai ir ekonomiškai. Izoliacijos sluoksnis turi būti tinkama storio, plokštės montuojamos teisinga kryptimi, o jungtys - sandarios. Kolektorių įrengimas turi būti patikimas, o oro išmetimas - efektyvus. Patalpos turi būti paruoštos, šildyta patalpa turi būti prieš klojimą ir testai atlikti be skubėjimo.
Formalių reikalavimų apžvalga
Galutinis tikslas - sukurti patogią, energiją taupančią sistemą. Pagrindiniai reikalavimai: kruopštus projektavimas, kokybiškų medžiagų pasirinkimas, teisingas įrengimas, reguliarus patikrinimas ir laiku atliekamas palaikymas. Sistema turi būti suprojektuota ir įrengta taip, kad užtikrintų tolygų šilumos paskirstymą ir ilgaamžiškumą net esant skirtingoms temperatūroms.
Pastabos: vadovautis gamintojo instrukcijomis ir vietiniais standartais; naudoti kokybiškas palaikymo ir izoliacijos medžiagas; laikytis rekomenduojamų grandinių ilgių ir atstumų.
Grynas išvada: kodėl verta rinktis vandens grindis?
Vandens grindų šildymas suteikia efektyvų energijos vartojimą, patvarumą, patogią atmosferą miegamuosiuose, vonios kambariuose ir vaikų kambariuose. Tačiau svarbiausia - protingas projektavimas ir kokybiškas įrengimas, kuris reikalauja profesionalų žinių ir kruopštumo.
