Grindų šildymo žingsniai: konstrukcijos sluoksniai, vamzdyno išdėstymas ir praktiniai patarimai

Grindinis šildymas - tai žemos temperatūros sistema, kuri šilumą paskirsto per visą grindų plotą, užtikrina tolygų šilumos pasiskirstymą ir komfortą namuose. Norint pasiekti optimalų rezultatą, būtina teisingai suprojektuoti sluoksnius: putas, vamzdelius, betono ar sausąjį pagrindą, taip pat užtikrinti tinkamą termoizoliaciją ir hidrauliką. Esminiai veiksniai - tinkamai parinktas kontūrų tankis, izoliacijos storis, šilumos šaltinis bei tikslūs grindų dangos reikalavimai.

Projektavimas ir sluoksnių sudėtis

Grindų šildymo projektas turi būti parengtas atsižvelgiant į namo konstrukciją ir grindų dangą. Jo metu skaičiuojamas šilumos poreikis, žingsnis tarp vamzdelių, vamzdžio skersmuo, betono ar plokščių sluoksnio storis ir bendras izolacijos visumą. Svarbu pažymėti, kad vandens šildymui dažnai rekomenduojama maksimali vidutinė paduodamosios vandens temperatūros riba - apie 50 °C, o grindų paviršiaus temperatūra siekia apie 25-28 °C. Tokia sistema užtikrina komfortą ir energijos taupymą.

“Šlapioji” šildymo konstrukcija apima vamzdžius, įliejamus į betoną, o sausasis variantas - plokščių su integruotais vamzdžiais pagrindu. Abiejų variantų pasirinkimas priklauso nuo pagrindo tipo (gruntas, perdanga, senų ar naujų namų rekonstrukcija). Plokščių sistema dažnai leidžia įrengti šildymą greičiau, nereikalauja papildomo betonavimo sluoksnio ir gali būti montuojama ant jau esamos perdangos.

Izoliacija ir pagrindas

Izoliacijos storis yra esminis veiksnys - rekomenduojamas 10-15 cm putų plokščių po šildomomis plokštėmis pirmam aukštui, o virš jų gali būti papildomas šilumos izoliacijos sluoksnis. Antro aukšto medinės perdangos atveju dažnai naudojamas sausasis būdas su plokštėmis ir vamzdeliais, o virš jų uždedama grindų danga. Svarbu užtikrinti stabilų ir lygų pagrindą, kad būtų išvengta nelygių šilumos nuostatų ir įtampų perpildymų.

Vamzdžių skerspjūviai ir išdėstymas

Dažniausiai naudojami 16 mm arba 20 mm vamzdžiai; 12 mm taikomas tik mažesniems plotams ar specifinėms situacijoms, o 25 mm - pramoniniams objektams. Žingsnis tarp vamzdelių dažnai svyruoja nuo 10 iki 30 cm, priklausomai nuo grindų dangos, šilumos poreikio ir šilumos šaltinio. Didesniam plotui gali būti patogu rinktis 20 mm vamzdžius ir kilpos ilgesnius iki 120-150 m, siekiant sumažinti kolektorių skaičių, tačiau būtina užtikrinti hidraulinį balansavimą.

Svarbu atsiminti, kad žingsnis tarp vamzdelių turi būti derinamas su grindų danga. Plytelės ir akmens masės dangos puikiai laiduoja šilumą ir leidžia naudoti 20-25 cm žingsnį, o laminatas ar kiliminiams dangoms gali tekti mažesnis vamzdžio žingsnis arba aukštesnė vandens temperatūra. Kilimas ar storesnė kilimų danga gali reikšti mažesnį šilumos laidumą ir reikalauti koreguoti žingsnį.

Kolektoriai ir reguliavimas

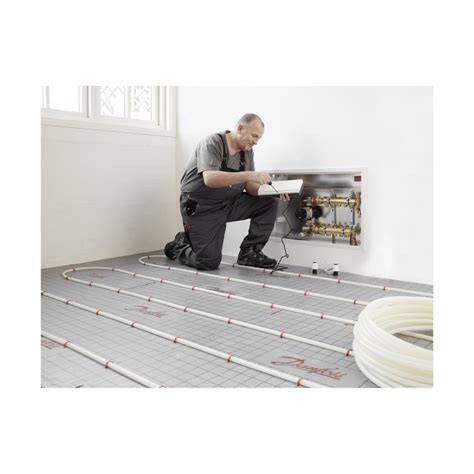

Reikšminga grindų šildymo dalis - kolektoriai su reguliavimo įranga. Dažniausiai naudojami reguliuojami (balansuojami) kolektoriai, o kai kuriose sistemos - su debitomačiais. AFC technologija (Automatic Flow Control) leidžia automatiškai subalansuoti srautus, užtikrinant pastovų srautą ir temperatūrą kontūruose. Tokia sistema ypač naudinga renovuojamuose pastatuose su keliomis šilumos šaltiniais. Prie kolektoriaus įleidimo įrengiami oro ir nešvarumų separatoriai, kurie padeda palaikyti sistemos švarą ir ilgaamžiškumą. Nesant bendro mikroburbulų atskirtuvo, galima montuoti prie kiekvieno kontūro atskirai arba naudoti pralietąją sistemą su specialiais filtrais.

Konstrukcijų tvirtinimas ir atsparumas

Dažnos klaidos - per trumpas ar netinkamas vamzdžių tvirtinimas, neteisingas tvirtinimo tinklų naudojimas ir tarpe get. Reikėtų laikytis EN 1264 reikalavimų dėl vamzdžių tvirtinimo ir jų tolerancijų. Tvirtinimo sprendimai turi būti suderinti su pasirinkta grindų konstrukcija ir naudojamais vamzdžių gamintojų rekomendacijomis. Tarp vamzdžių turėtų būti užtikrintas nuosekliai valdomas artėjimo kampas, o temperatūros siūlės iškirtos vienoje vietoje, kur jas apsauginiai vamzdžiai ar šarvai saugos.

Renkantis sistemas ir medžiagas

Dažniausiai pasirenkama vandens šildymas (hidraulinis) arba elektrinis grindinis šildymas. Vandens sistema tinka didesniems plotams ir lengviau integruojama su šilumos siurbliu ar kondensaciniu katilu; elektrinis variantas - greitesnis montavimas ir kur kas paprastesnis įrengimas mažose patalpose (vonios, koridorius). Premisas - tinkamas grindų dangos šiluminės varžos įvertinimas. Vinilinė danga taip pat gali būti naudojama su grindų šildymu, tačiau būtina užtikrinti grindų dangos šiluminės laidumo koeficientą (neviršyti 0,15 m²K/W). Kiliminė danga ar plaukščiotos plokštės turi būti atsparios temperatūros svyravimams ir užtikrinti stabilų grindų šilumos perdavimą.

Ką reikėtų žinoti planuojant grindų šildymą naujame name ar renovuojant seną

1. Pradėkite nuo išsamios projekto - į projektą įtraukti patalpų matmenys, grindų dangos šiluminis laidumas, langų plotai, šilumos šaltinis, paslaugų orientacija ir vėdinimo būdas.
2. Nustatykite tinkamą izoliacijos storį - grindų pagrindas ir viršus turi būti tinkamai izoliuoti.
3. Parenkite vamzdžių skersmenis ir žingsnį kiekvienai patalpai - naudojant skaičiuokles (pvz., Rehau, Uponor, Wavin) ir atsižvelgiant į dangos šilumines karakteristikas.
4. Pasirinkite tinkamą kolektorių tipą (reguliuojamus ar debitomačius) ir apsvarstykite, ar naudoti AFC technologiją.
5. Atlikite sistemos testavimą prieš betonavimą ar danga klojant, užtikrinkite, kad nėra nutekėjimų ar oro tarpo.

Teoriniai pavyzdžiai ir praktiniai patarimai

Tipinis temperatūrų režimas grindiniam šildymui: paduodamo vandens temperatūra 35-50 °C (pritaikoma pagal šilumos poreikį), grindų paviršiaus temperatūra 25-28 °C. Prieš apkraunant patalpas sunkiu baldais ar kilimais, įsitikinkite, kad grindų paviršius bus laipsniškai šiltas ir kad grindys neturi per didelio šilumos nuotolio tarp vamzdžių. Jei grindinės dangos plokštės yra įrengtos, gali būti laikoma, kad iš karto po įrengimo grindys pasiekia komforto lygį. Kilimai ir kiliminės dangos dažnai turi mažesnį šilumos laidumo koeficientą, todėl reikia atsižvelgti į tai skaičiuojant žingsnį.

Žingsnis po žingsnio - praktinės gairės montavimo metu

• Parengti projektą ir patikrinti, ar grindų dangos šiluminė varža atitinka reikalavimus.
• Nuosekliai iškloję izoliaciją, klojate vamzdžius plokštėse arba tiesiai į betoną (priklausomai nuo pasirinktos technologijos).
• Atlikti bandymą ir pamaišymo mazgo įrengimą, kai naudojama vandens sistema su žemomis temperatūromis.
• Sumontuoti kolektorius (reguliuojamus arba su debitomačiais) ir palaikyti tinkamą statinį slėgį.
• Užbaigti grindų dangą - plytelės, klinkeris ar inžinerinė danga, užtikrinant tinkamą šilumos laidumą.

Kanalų ir praktinių klausimų atsakymai

Apie ką verta galvoti: durų aukštis ir grindų kilimas. Vamzdžių diametras ir jų išvedžiojimas pagal plotą (pvz., 80 m2) - dažnai reikalauja detalės išmanymo. Kintamasis žingsnis tarp vamzdelių dažnai padeda užtikrinti tolygų šilumos pasiskirstymą patalpos kampuose ir prie langų.

Ar verta kombinoti grindis su šilumos siurbliu ar oras-vanduo sistema? Taip, tai dažnai rekomenduojama dėl geresnio efektyvumo ir energijos taupymo. Jei planuojate kombinuotą šildymą, svarbu įrengti atitinkamą kontrolės sistemą ir tinkamai sureguliuoti pamaišymo mazgą.

Ar plytelės ar laminatas tinka grindiniam šildymui? Plytelės ir akmens masės dangos turi gerą šilumos laidumą, todėl tinka kaip grindų danga. Laminatas ir kiliminės dangos gali būti naudojamos, tačiau reikia atsižvelgti į jų šilumos laidumo savybes ir, jei įmanoma, rinktis plonesnį kilimą ar specialiai grindiniam šildymui skirtą danga.

Dažniausiai pasitaikančios klaidos ir kaip jų išvengti

1. Klaidą daro nuolatinis vienodas žingsnis visose patalpose. - Priklauso nuo to, ar patalpoje yra dideli langai ar kampinės vietos; kraštams ir sienoms reikia tankesnio žingsnio.
2. Per ilgos kilpos - gali sukelti temperatūros nuokrypį. - Svarbu riboti kilpos ilgį iki 80-100 m 16 mm vamzdžiui ir iki 120-150 m 20 mm vamzdžiui.
3. Nepakankama izoliacija - didėja šilumos nuostoliai. - Rekomenduojame 10-15 cm izoliaciją pirmam aukštui ir papildomus 3-5 cm tarpaukštinėms perdangoms.
4. Ignoravimas hidrauliniam balansavimui - gali sukelti netolygų šildymą. - Subalansuokite kontūrų srautus balansuojančiais vožtuvais arba AFC kolektoriais.

Vidutinė kaina ir įtraukto darbo apimtis

Kainos labai priklauso nuo plotų, pasirinktos technologijos (vandens ar elektrinės), dviejų aukštų ar vieno aukšto, grindų dangų ir nuostatų. Paskaičiuota iš įvairių ekspertizių, grindų šildymo sistemos įrengimas gali būti 2 500-5 000 EUR už 120 m² ploto priklausomai nuo darbų sudėtingumo ir sistemų pasirinkimo. Tačiau tikslūs skaičiai priklauso nuo projekto, tad svarbu kreiptis į profesionalus, kurie parengs individualų skaičiavimą ir projektą.

Techninės sąlygos ir rekomendacijos pritaikymui

Keletas praktinių rekomendacijų, kurios gali būti naudingos planuojant grindinį šildymą:

• Projektą paruoškite ekspertų; turėkite aiškius šilumos nuostolių skaičiavimus.
• Naudokite patikimų gamintojų vamzdžius ir plokštes (pvz., 16-18 mm vamzdžiai, plokštės iš termo plokščių su reljefu).
• Derinkite šilumos šaltinį su grindimis (šilumos siurblys ar kondensacinis katilas); apsvarstykite pamaišymo mazgą, kai reikia žeminti temperatūrą.
• Nuspręskite dėl valdymo - termostatai patalpose, kolektoriai, pavaros ir valdikliai gali būti valdomi nuotoliniu būdu.
• Prieš betonavimą ar grindų dangos klojimą atlikite slėgio testavimą ir įsitikinkite, kad sistema yra sandari.

Efektyvumo gidas: ką svarbu žinoti kiekvienam namų savininkui

Grindinio šildymo efektyvumas priklauso nuo tinkamai suprojektuotos konfigūracijos, gero izolacijos lygio ir tinkamo grindų dangos pasirinkimo. Tinkamai įrengta sistema gali sumažinti šildymo kaštus, užtikrinti komfortą ir ilgaamžiškumą. Svarbiausia - teisingas žingsnis tarp vamzdelių, izoliacija ir kokybiškas projektas. Pritaikius tinkamą kontrolę ir reguliavimą, grindys įšyla greitai, o šiluma išlieka tolygiai pasiskirstyta visame plote.
