Grindinio šildymo įrengimas yra žematemperatūrinė šildymo sistema, kuri užtikrina komfortą naudojant tolygiai pasiskirstytą šilumą po grindimis. Optimaliai grindų paviršiaus temperatūra turėtų būti apie 24 laipsnius Celsijaus, o esant dideliems šilumos nuostoliams - iki 27-28°C. Teisingai įrengtos ir prižiūrimos grindinės šildymo sistemos tikslas - užtikrinti komfortą be peršildymo ar perkaitimo.
Grindinio šildymo principai ir sausasis vs šlapias montavimas
Šiltas vanduo, tekėdamas grindų vamzdeliais, šildo dengiančią betoną, kuris gerai akumuliuoja šilumą, paskirsto ją po patalpą ir palaipsniui šildo orą. Dėl to patalpoje susidaro nedidelė skirtingų temperatūrų kreivė per aukštį, tačiau tai atitinka komforto poreikius. Be šlapiojo, yra ir sausasis grindinis šildymas: vamzdeliai įmontuojami į specialias plokštes, kurios tolygiai paskirsto šilumą į viršų, o betono sluoksnis išlieka iš organizuojamų plokščių po grindimis.
< tagimg>Infografika: šlapiojo ir sausojo grindinio šildymo schemosGrindų šildymo projektas ir skaičiavimai

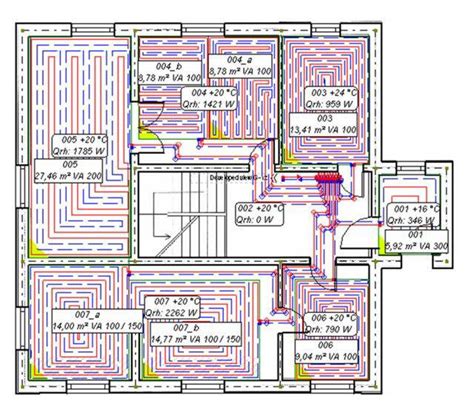

Projektas yra būtinas norint tiksliai nustatyti šilumos poreikį, vamzdžių skersmenį ir žingsnį, atsižvelgiant į grindų dangą ir baldų išdėstymą. Svarbiausia - pastato šilumos nuostoliai, izoliacija, kontūro ilgis, vamzdžio skersmuo, kontūrų išdėstymas ir grindų dangos šiluminė varža. Tipiškai projektavimo metu pasirenkamas vandens temperatūros diapazonas kontūruose (paprastai 25-55°C), o kontūrų atstumai gali būti nuo 10 iki 30 cm, priklausomai nuo šilumos poreikio ir grindų dangos. Reguliuojamieji kolektoriai su balansavimo ventiliais padeda tinkamai paskirstyti srautą tarp kontūrų.
- Grindų šildymo kontūrų pasipriešinimas neturi viršyti 25 kPa.
- Temperatūrines siūles būtina įrengti patalpose, kurių plotas didesnis nei 40 kv.m arba ilgis virš 8 m.
- Grindų izoliacijos storis: 100 mm viename sluoksnyje po grindimis, 30 mm virš šildomų patalpų, 150 mm virš atvirų erdvių.
- Vamzdžių skersmenys: d14-d20, priklausomai nuo patalpų dydžio ir šiluminės apkrovos.
Aptariama įranga: kolektoriai, debitomačiai, ventiliai
Grindų šildymo sistema dažnai turi centrą - kolektorių, kuris susideda iš tiekimo ir grąžos šakotuvų. Tiekimo šakotuvą skirsto karštą vandenį į kontūrus, o grąžos šakotuvas surenka atvėsusį vandenį. Reguliavimo ir uždarymo mechanizmai, debitomačiai, oro išleidimo ventiliai ir kiti komponentai einant į kontūrus. Balansuoti kontūrus būtina: skirtingi kontūrai turi gauti tiksliai apskaičiuotą srautą, kad visų patalpų šiluma būtų vienoda.
Automatizavimas - dabar dažnai naudojami AFC (Automatic Flow Control) kolektoriai, kurie automatiškai palaiko srautą ir slėgį, bei leidžia lengvai prisitaikyti prie įvairių šilumos šaltinių ir pastato sąlygų. Balansuojančios armatūros gali būti integruotos kolektoriuje arba iš dalies palengvinti montavimo procesą.
Grindų šildymo konstrukcijos tipai

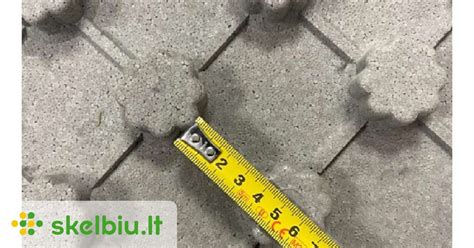

„Šlapi“ (betoninis) grindinio šildymo variantas - vamzdžiai užliejami betonu. „Sausasis“ variantas - vamzdeliai įmontuojami į thermo plokštes, kurios funkcioniškai užpildo betono dalis, o grindų danga klijuojama tiesiai ant plokščių. Thermo plokštės gaminamos iš putplasčio (EPS) su grafito priedais; jos turi reljefinį paviršių, užtikrinantį vamzdžiams tvirtą laikymą be papildomo tvirtinimo. Tokiu atveju montavimas yra spartesnis ir nereikalingas armatūros tinklas.
< tagimg>Infografika: Thermo plokščių šildymui plokštės ir jų savybėsProjektavimo įstatymai ir standartai
EN 1264 ir EN 15377 standartai nustato pagrindines projektavimo nuostatas: patalpos tipas, norima oro temperatūra, leistina grindų paviršiaus temperatūra, grindų šildymo galia W/m². Pavyzdžiai: gyvenamųjų patalpų veikimo riba - apie 20°C oro temperatūra, leistina grindų paviršiaus temperatūra - iki 29°C; vonios ir dušai - iki 33°C; sienos temperatūros kontūruose - skirtums tarp paduodamo ir grįžtamojo vandens gali būti 3-10°C. Projektas turi įtraukti izoliacijos storį, grindų sluoksnio storį ir šiluminės varžos įvertinimus.
Thermo plokštės gali būti montuojamos ant lygaus grunto arba ant izolacinių plokščių. Jei montuojama tiesiai ant grunto, reikia įvertinti šilumos praradimus į gruntą ir užtverti tinkamus izoliacijos sluoksnius, kad šiluma skirstytųsi į patalpas o ne į gruntą.
Montavimo eiga žingsnis po žingsnio
- Prieš betonavimą sumontuoti kolektoriaus spintą ir visus kolektoriaus įrenginius - debitomačiai, vožtuvai, oro išleidimo ventiliai.
- Klojant kontūrus laikytis projekto - vietos, trajektorijos, atstumai tarp vamzdžių.
- Užbaigus kontūrus, sistema pilama vandeniu ir atliekamas slėgio testas (dažnai 6-8 barų ir 24 valandas).
- Atliekamas hidraulinis balansavimas: debitas skaičiuojamas pagal kontūro ilgį, vamzdžio skersmenį, šilumos galią; kontūrai balansuojami, kad bendra šilumos dalis būtų vienoda.
- Sumontuoti oro ir nešvarumų separatoriai, kad užtikrintume švarą sistemoje ir ilgesnį tarnavimo laiką komponentams.
- Baigus montavimą, padaryti automatinio reguliavimo įrangą: termostatas kambaryje, pavaros ant kolektoriaus, valdikliai ir kt.
Reikšminga: kolektoriai turi būti įrengiami prieš kontūrus, o jų aukštis paprastai pasirenkamas apie 60-120 cm nuo grindų. Jei yra keli aukštai, dažnai reikia atskiro kolektoriaus kiekviename aukšte.
Priežiūra, priežiūros klaidos ir patarimai
Dažniausios klaidos: per ilgi kontūrai (virš 100 m), netinkama kolektoriaus vieta, pigūs komponentai (be debitomačių, be oro išleidimo ventilių), kolektoriaus montavimas po grindų betonavimu, oro išleidimo neįdarbinimas, netinkami priedai ar netvarkinga vandens kokybė. Taip pat svarbu užtikrinti, kad sistemos šiluma būtų paskirstyta pagal projekto duomenis ir įrengta tinkama izoliacija.
Reguliariai reikalinga patikrinti: sistemos slėgį (griežtai 1,5-2 barai šaltoje sistemoje), debitomačių rodmenis, filtrų valymą ir švarinimą, servopavarų veikimą bei oro išleidimą kolektoriuje. Taip pat būtina stebėti vandens kokybę ir periodiškai atlikti sistemos plovimus, jei reikia, bei atidžiai laikytis rekomenduojamų eksploatacijos temperatūrų.
Automatizavimas ir išmanūs sprendimai
Pradinis automatizavimo lygis - kambario termostatai su servopavaromis ant kolektoriaus. Aukštesnis lygis - programuojami termostatai, daugiau galimybių reguliavimui per parą ir savaitę. Daug išmanių termostatų turi prieigą internetu, leidžiančią valdyti šildymą nuotoliniu būdu. Zona valdymas gali būti vienas kontūras vienoje zonoje arba keli kontūrai grupuoti į zonas.
Kiekvienas kontūras gali turėti atskirą reguliavimo vožtuvą ir pavarą, o dideliuose namuose dažnai reikia papildomų zonų. Tačiau net su automatizavimu pirmiausia būtina atlikti tinkamą projektą ir įrengti balansavimą, kad šildymas vyktų efektyviai.
Praktiški patarimai projektuojant ir įrengiant
- Projektą kurkite laikydamiesi EN 1264 ir EN 15377 reikalavimų; įtraukite išsamius šilumos nuostolių skaičiavimus.
- Rinkitės kokybiškus kolektorius su debitačiais ir oro išleidimo ventilius, kad būtų lengva balansuoti sistemą.
- Tarp vamzdžių laikykitės tinkamo atstumo, atsižvelgdami į grindų dangą ir patalpos šilumos poreikį (10-30 cm diapazone).
- Kai dirbate su betonu, užtikrinkite temperatūrines siūles ir tinkamas izoliacijas, kad išvengtumėte įtrūkimų ir energijos praradimų.
- Laikykitės šildymo režimo - 25°C vandens temperatūra pradžioje ir ne daugiau kaip 5°C padidėjimas per dieną, kol pasiekiama maksimali leidžiama vertė (55°C).
- Eksploatacijos metu reguliariai tikrinkite slėgį, debitus, filtrų būklę, oro išleidimą ir servopavarų darbą.
Pasirinkimo gidas: kuri sistema jums tinka?
Jei prioritetas - mažesnės energijos sąnaudos ir tolygus, švelnus šildymas visame kambaryje, ir turite galimybę investuoti į profesionalų montavimą, grindų šildymas su vandeniu ir pažangiu kolektoriumi su AFC gali būti tinkamiausias pasirinkimas. Jei norite greito įrengimo ir žemesnių biudžetų, elektromagnetinės arba infraraudonųjų spindulių plėvelės gali būti praktiškas sprendimas, ypač šviesiai dengtose patalpose ar remontuojant senas grindis.
