Šildomų grindų įrengimas yra vienas geriausių būdų užtikrinti tolygią šilumą namuose. Tačiau prieš pradedant darbus svarbu suprasti, kad grindinis šildymas nėra universalus. Skirtingi pagrindai reikalauja skirtingų montavimo būdų ir medžiagų. Šildomų grindų įrengimas priklauso nuo dviejų dalykų: pagrindo tipo ir montavimo technologijos.
Į ką atsižvelgti prieš projektą: pagrindas, montavimo būdas ir sistema
Tai dažniausias pasirinkimas naujos statybos vieno aukšto namuose arba pirmame aukšte. Šis būdas reikalauja daugiausiai medžiagų ir laiko, bet užtikrina geriausią izoliaciją nuo šalto grunto. Antrame ir aukštesniuose aukštuose, kur yra gelžbetoninė perdanga, montavimas paprastesnis. Ant perdangos klojama 3-5 cm (tarp šiltų patalpų) arba 10-20 cm (virš nešildomų patalpų) šilumos izoliacija, vamzdžiai ir betonas. Medinės sijos neatlaikys storo betono svorio, todėl čia naudojamas sausasis būdas. Tai lengviausia konstrukcija, bet ji kainuoja brangiau nei šlapiasis būdas.
Nepriklausomai nuo pagrindo, grindų šildymas montuojamas vienu iš dviejų būdų: sausasis be betono arba šlapiasis su betonu. Sausasis būdas apsieina be betono: vamzdžiai klojami į frezuotas plokštes, o viršuje tiesiogiai dedama grindų danga. Šlapiasis būdas (su betonu) užpila betono sluoksnį virš vamzdžių, užtikrinant didesnį šilumos akumuliavimą ir tolygų pasiskirstymą.
- Šlapiosios konstrukcijos svoris: apie 120-150 kg/m²; montavimo trukmė 3-7 dienos + 28 d. betono išdžiūvimas.
- Sausosios konstrukcijos svoris: apie 25-40 kg/m²; montavimo trukmė trumpesnė, bet reikia suderinti su išoriniu sluoksniu.
Vandens sistema jungiama prie šildymo katilo arba šilumos siurblio. Ji ekonomiškesnė dideliuose plotuose (nuo 20 m²). Elektrinė sistema paprastesnė montuoti ir tinka mažoms patalpoms (vonios kambariui, prieškambariui, virtuvei).
Dangos ir jų šilumos laidumas
Ne visos dangos vienodai gerai praleidžia šilumą. Keraminės plytelės tinka geriausiai, nes jų šiluminė varža mažiausia. Laminatas, vinilinės grindys ir natūralus parketas gali kelti riziką dėl didesnės šiluminės varžos ir galimo susitraukimo dėl temperatūros svyravimų. Prieš perkant dangą patikrinkite gamintojo nurodytą šiluminės varžos reikšmę. Taip pat svarbu įvertinti šilumos laidumą virš sluoksnio, kad neatsirastų šalči tiltų.
Prieš pasirinkdami dangą, turite įvertinti šiluminę varžą: didesnė varža mažina šilumos laidumą, todėl šildymo efektyvumas mažėja. Paprastai grindų dangos šilumos varža turėtų būti ≤ 0,15 m²K/W. Kiliminių dangų atveju reikia būti atsargiems: jos dažnai turi didesnę varžą, todėl tinkamumą reikia vertinti atsargiai. Keraminės plytelės ir akmens masės dangos išlieka efektyviausios šiam sprendimui.
Projektavimas ir skaičiavimai
Pradžioje jau minėjome, kad grindų šildymo projektas yra būtinas. Projekte nurodomi vandens ar elektrinės šildymo kontūro parametrai, tokių kaip:
- šilumos nuostoliai patalpose (atsižvelgiant į langus, sienas, grindis, stogą);
- šildymo kontūrų išdėstymas ir tarpai tarp vamzdelių (10-30 cm rekomenduojama priklausomai nuo dangos ir šiluminio reikalavimo);
- vandens temperatūros diapazonas vamzdyje (apie 25-55 °C);
- maksimali vidutinė tiekimo temperatūra (rekomenduojama iki 50 °C).
Taip pat plane būtina nurodyti kompiuteriškai apskaičiuotas šilumos nuostolių vertes, vamzdžių skersmenis (d14, d16, d17, d20) ir jų išdėstymo tankį. Jei dideli langai sudaro šilumos tiltelius, kontūrų žingsnis turi būti tankesnis šioje zonoje. Projektą dažnai kuria įmonės, kurios teikia standartines sąlygas: šilumos nuostoliai matuojami, vamzdžių atstumai išreiškiami centimetrais, o betono sluoksnis nurodomas konkrečiais milimetrais. Tokie projektai užtikrina efektyvų šilumos paskirstymą ir gali būti pritaikomi renovuojamuose pastatuose.
Jei grindinė sistema bus integruojama kartu su šilumos siurbliu, galima pasiekti iki 40% mažesnes šildymo išlaidas palyginus su radiatorių ar dujų katilų sistemomis. Tačiau būtina laikytis tinkamo reguliavimo: automatinis valdymas, kolektoriai su srauto reguliavimu (AFC), balansiniai vožtuvai ir oro/švarumų separatoriai užtikrina stabilų sistemos darbą ir ilgaamžiškumą.
Montavimas: žingsnis po žingsnio
- Paruošimas: patikrinimas, kad paviršiai būtų sausi, lygūs ir švarūs. Įvertinti grindų dangos pasirinkimą pagal šiluminę varžą.
- Izoliacija: įrengiama tinkama šilumos izoliacija, užkertant kelią šilumos nuostoliams į apačią. Tarp perdangos ir betono sluoksnio dedama šilumos izoliacija, dažnai keli sluoksniai pločio, su tarpainių užpylimu putomis.
- Grindinio pagrindo paruošimas: ant grunto uždedama šilumą atspindinti plėvelė, už jos pradedamas armatūrinis tinklas ir laikikliai.
- Vamzdynų ar kabelių montavimas: priklausomai nuo pasirinktos sistemos, vamzdžiai įrengiami frezuotose plokštėse arba kabeliai/kilimėliai klijuojami tiesiog ant pagrindo.
- Betonavimas (jei šlapiojo metodo): kai naudojamas betono sluoksnis, jis turi būti subalansuotas, su plastifikatoriumi, ir uždengtas papildomo lyginamojo sluoksnio, kad būtų išlyginta paviršiaus lygiuotė.
- Temperatūrinės siūlės: įrengiamos tam, kad išvengti besiplečiančio betono įtempimų ir galimo sienų kontakto su šaltais temperatūras.
- Grindų danga: įrengus šildymą, palaukti rekomenduojamą terminą prieš klojant dangą (ypač kai naudojamas šlapiasis metodas). Tada tvirtinamos grindų dangos, laikantis gamintojo nurodymų dėl šiluminės varžos ir plėtimosi.
- Valdymas ir paleidimas: įrengiami termostatai ar išmanūs valdikliai; pradinė paleidimo seka dažnai prasideda nuo 25 °C ir palaipsniui kylama iki maksimalaus, o tada vėsiama.

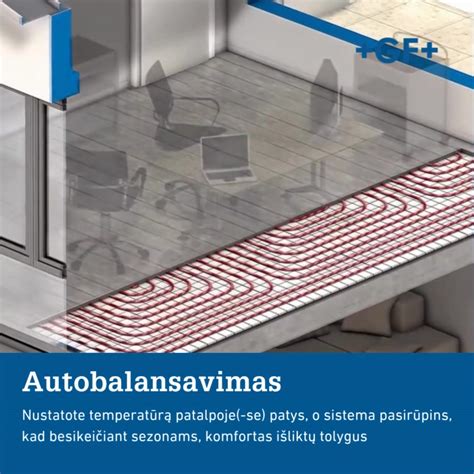

Vandens sistemai dažnai reikia sumontuoti kolektorių su automatinio srauto reguliavimu (AFC), kuris užtikrina tolygų srauto pasiskirstymą tarp kontūrų ir sumažina rankinį balansavimą. Kuo daugiau modernių sprendimų integruojama į sistemą, tuo lengviau užtikrinti pastovią temperatūrą ir energijos taupymą.
Specialūs atvejai: vonios kambarys, dušas ir durys
Vonios kambaryje dažnai rekomenduojama naudoti elektrinę grindų šildymo sistemą dėl greito atsako ir paprastumo; vandens sistema dažniau pasirenkama naujoms statyboms ar didesnėms erdvėms. Duše grindų šildymas gali būti įrengtas „walk-in“ modeliu arba šalia padėklo, priklausomai nuo konstrukcijos. Daugeliu atvejų grindinės šildymo įrengimas po vonia nėra naudingas dėl radiatorių ar dekoro elementų poveikio šilumos srautui.
Kai kalbame apie plotus ir miestus, svarbu atsižvelgti į šilumos nuostolius, kuriuos lemia dideli langai ar šilumos tiltelių vietos. Tankesnis vamzdžių išdėstymas šlapiojo metodo metu dažnai būtinas prie didelių langų zonų, o plonesnis - kituose rajonuose. Taip pat būtina laikytis atstumų nuo sienų ir santechnikos įrangos.
Skaitiniai duomenys ir praktiniai patarimai
Apsvarstykite, kad grindų šildymas žemojo temperatūros režimu veikia 25-35 °C grindų paviršiaus temperatūroje. Vandens sistemos maksimali leidžiama vidutiniškai 50 °C temperatūra, o atskirų kontūrų srauto tarpus gali būti nuo 10 iki 30 cm, priklausomai nuo dangos ir šilumos poreikio. Atkreipkite dėmesį į:
- Kompleksiškai įrengtas projektas ir tiksli skaičiavimų dokumentacija pagerina darbo kokybę ir sumažina riziką.
- Kompensacines juostas rekomenduojama klijuoti palei visas sienas ir kolonas. Slėgio bandymą atlikite prieš betonavimą ar dangos klojimą.
- Termostatus įrengkite kiekvienai patalpai, o jei turite didesnę erdvę - naudokite atskirus valdymo variantus.
Grindų šildymo projektas ir įrengimas yra ilgalaikė investicija, tačiau teisingai atliktas procesas užtikrina tolygią ir komfortišką šilumos paskirstymą bei mažesnes sąnaudas ilgalaikėje perspektyvoje.
Tam tikri praktiniai patarimai ir klaidos
Daugiausia klaidų įrengiant grindinį šildymą vonioje kyla dėl netinkamo kilimėlio ar vamzdžio pasirinkimo, hidroizoliacijos trūkumo, per didelio ar per mažo kabelių tankio, bei nebuvimo termostato. Dažnai pasitaiko prisiklausyta „žinojimo“ ir nenorminių sprendimų, todėl rekomenduojama konsultuotis su specialistais ir parengti projektą su konkrečiais skaičiavimais.
Prieš pradedant, įsitikinkite, kad grindų danga atlaikys šilumą: keraminių plytelių, keraminio masyvo grindų, laminato ar inžinerinės medienos paviršius dažniausiai yra tinkami, tačiau kiekvienos dangos šiluminė varža gali skirtis. Vinilinė danga ir kiliminės dangos dažnai turi didesnę šilumos varžą, todėl jų pasirinkimą reikia aiškintis su gamintojo rekomendacijomis.
Elektrinis grindinis šildymas: eiga ir dažniausiai užduodami klausimai
Santrauka: kada grindinis šildymas vonioje yra geriausias pasirinkimas?
Grindinis šildymas yra idealus pasirinkimas tiems, kuriems svarbus komfortas, estetika ir tolygus patalpos šildymas. Jei planuojate naują statybą, grindinį šildymą verta derinti su šilumos siurbliu, kuris gerokai sumažins šildymo sąnaudas. Dangos šilumos laidumą verta patikrinti iš anksto: tai lemia visos sistemos efektyvumą. Įrengdami šildomąsias grindis, laikykitės EN 1264 ir EN 15377 standartų, o pagrindą suteikite kaip galima stabilesnį ir lygų, užtikrindami tinkamą izoliaciją ir temperatūrų siūlių įrengimą.
Open data ir papildomi patarimai
Dažni įrengimo variantai: vandens šildymas naujose statybose, sausasis šildymas renovacijose, elektrinės sistemos mažoms patalpoms. Atskirkite dviejų temperatūrų vandens poreikį, jei namuose šildomos tik dalys erdvių. Taip pat įsitikinkite, kad hidroizoliacija ir tarpikliai bus įrengti teisingai, o kontūrai yra tinkamai subalansuoti ir sujungti su kolektorių moduliais.
