Monolitinis gelžbetoninis žiedas ant blokelių mūro: praktinis vadovas ir patirtis

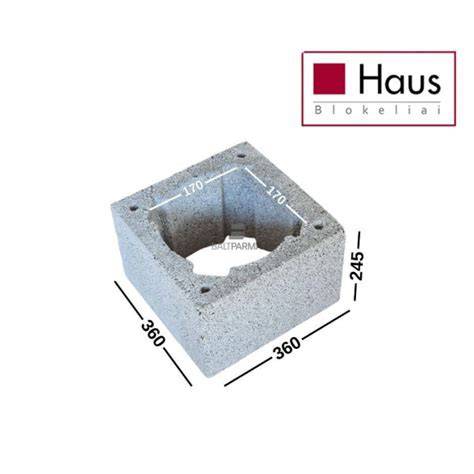

Monolitinio žiedo įrengimui rekomenduojama naudoti HAUS klojinių blokelius. Pagal sienos konstrukcijos storį parenkami 20, 25 arba 30 cm pločio klojinių blokeliai. Betoniai blokeliai HAUS P6-20, P25 arba P6-30 atitinka standartą EN 771-3. Naudojamų betoninių mūro gaminių tankis atitinkamai lygus 900 kg/m3, 750 kg/m3 ir 700 kg/m3. 25 cm aukščio monolitinis žiedas montuojamas iš HAUS P6-20, P25 arba P6-30 blokelių. Mažiausias mūro gaminių perrišimo perstumiant ilgis - 10 cm. HAUS P6-20, P25 ar P6-30 kampinis klojinių blokelis taip pat gali būti naudojamas vidurinėje konstrukcijos dalyje. Betonavimo darbai atliekami pagal ST 121895674.06:2009 „Betonavimo darbai” reikalavimus. Betono mišinys klojamas horizontaliais sluoksniais visame betonuojamos konstrukcijos plote. Prieš užmonolitinant HAUS klojinių blokelius, jų paviršius drėkinamas vandeniu. Rekomenduojama užbetonuoti iki trijų blokelių eilių, kai betono slankumo klasė S3 (takus). Kai konstrukcija yra aukšta, betonavimas vykdomas etapais. Kiekviename etape užbetonuojama trys su puse blokų eilės. Taip užtikrinamas betono ir HAUS klojinių blokelių sukibimas.

Pradinėje sukloto betono kietėjimo stadijoje reikia palaikyti tam tikrą temperatūros ir drėgmės režimą. Betonas, periodiškai laistomas, vasarą saugomas nuo saulės spindulių, o žiemą - nuo šalčio. Vasarą betonas, pagamintas su paprastu portlandcemenčiu, laistomas septynias paras. Išbetonuotą konstrukciją galima pradėti laistyti tik po 5-10 h. Kietėjančio betono priežiūros trukmė nustatoma, atsižvelgiant į cemento hidratacijos greitį, betono savybes, aplinkos temperatūrą ir santykinę drėgmę. Šiame įraše sužinosite, kaip mums sekėsi patiems pasidaryti monolitinį žiedą. Namo plotas 190 kv.m, tad darbo buvo nemažai ne tik su pačiu betonavimu, bet ir pasiruošimo darbais.

Kodėl rinkomės U formos blokelius?

U formos blokeliai (500x200x250) labai patogūs ruošiant monolitinį žiedą. Tereikia užklijuoti blokelius, įdėti į juos armatūrą, o į ertmes pripilti betono. Nereikia ruošti jokių klojinių, nors teko keletą pasidaryti monolitinėms pagalvėms. Juos klijuoti buvo laaaabai paprasta. Naudojome tuos pačius klijus, kaip ir blokeliams. Jų svoris labai mažas, tad buvo paprasta kilnoti ir man. Niekas neskilo, nelūžo, tai buvo bene paprasčiausias ir greičiausias darbas iš visų atliktų. Su šiais blokeliais monolitinis žiedas iškart tampa šiltas, tad tai dar vienas pliusas. Kampus suleidome 45 laipsnių kampu. Tiesa, blokelius galima būtų patobulinti, nes juos suklijavus likdavo tarpelis. Gaila, kad iškart nežinojome, nes būtume užtepę klijų ir ant šonų. Vėliau Paulius pragręžė skylutes tarp sujungimų ir pripūtė Penosil putų su varža. Kai suklijavome U formos blokelius, pastebėjome, jog viena siena yra labiau iškilusi už kitas. Kadangi stogo nuolydį formavome su blokeliais, tai prisidarėme sau daug vargo gaudant nuolydžius. Ne ten padėtas ar neypatingai tikslus lazeris lėmė šią klaidą, tad po ilgų svarstymų, ką daryti, kad po to nereiktų kiekvienai sijai žeminti mūrloto, Paulius tos sienos U formos blokelius nupjovė iki reikiamo aukščio. Iš tikrųjų nežinojome, ar nusipjaus gerai, ar nebus dar kreiviau ir labai rizikavome, nes reikėjo nupjauti tik 1 cm. Su mažais atstumais labai paprasta „nusigrybauti“, bet pavyko ir po to permatavus paaiškėjo, kad viskas atsistojo į savo vietas.

Paulius sakė, jog kitą kartą stogo nuolydį formuotų ne iš blokelių, o iš medienos, nes dabar kiekviename stogo darymo etape turime daug žaidimo būtent dėl jau esamo nuolydžio. Būtų daug paprasčiau, jeigu viskas būtų pastatyta horizontaliai, bet nebegalėjome nieko pakeisti, nes stogas buvo planuotas iš SIP skydų, o kai sugalvojome pakeisti konstrukciją ir SIP skydų atsisakyti, buvo per vėlu. Dabar kiekvieną parapeto detalę reikės pjauti ne 90 laipsnių kampu.

ARMATŪRA: Visu namo perimetru yra sudėta mūsų rišta 12 mm diametro armatūra. Atskirai užsakingome lankstinius pagal pačių padarytus brėžinius. Rišimui naudojome specialų įrankį ir jau paruoštas vielas. Šiaip tuo įrankiu naudotis gana paprasta, bet kai reikia tai daryti šimtus kartų, atsiranda problemų. Galiausiai radome išeitį - naudoti akumuliatorinį suktuką, kas yra žymiai paprasčiau ir greičiau nei viską daryti ranka, kuri jau nebeklauso.

Iš monolitines pagalves dėjome tarsi U formos lankstinius - tai Pauliaus sugalvota konstrukcija, kuri turėtų būti tvirta, nes išlaiko monolitinį žiedą vientisą. Projekto metu HEA sijos perkerpa žiedą ir monolitinės pagalvės yra žemiau, tačiau mūsų variantas tai neatitiko. Juos surišti buvo sudėtingiausia, nes yra 4 atskiros dalys, kurios vis griūna, virsta, išsikraipo ir pan., tai ties ta vieta užgaišome daugiausiai. Surišti ilguosius strypus buvo paprasta, ypač juos pakabinus ant stelažų. Po visa armatūra tam tikrų atstumų padėjome po betono gabaliuką, kad apatinė armatūra neliestų blokelio. Armatūros strypai visur pagal projektą turėjo persidengti per 70 cm, taip ir stengėmės padaryti. Kampuose taip pat yra persidengimas.

Monolitinės pagalvės ir jų paruošimas

Visų pirma reikėjo joms išsipjauti ertmes. Tam naudojome tandeminį pjūklą. Klojiniams naudojome 22 mm storio OSB plokštes, kurių pirkimas ir gavimas yra apskritai vertas atskiros istorijos. Klojinius sumontuoti užtruko gana ilgai ir vos spėjom iki betono pylimo. Norėjosi viską padaryti labai tvirtai, kad bepilant betoną jie nenukristų, todėl papildomai OSB plokštes tvirtinome pagaliukais pažeidžiamiausiose vietose. Taip pat viską reikėjo padaryti ir tiesiai. Ačiū Dievui, viskas pavyko. Pauliui beveik visus klojinius uždėti padėjo uošvis, nes vienam tai padaryti tikrai sunku, o aš aukštoje vietoje pagalbininkė nelabai gera. Iš viso reikėjo padaryti 9 monolitines pagalves, ant kurių nugulė metalinės ir medinės sijos.

Monolitinis žiedas - betonavimas

Pats betonavimas užtruko 2 pilnas dienas dirbant 6 žmonėms. Esame dėkingi draugams ir giminaičiams už pagalbą! Įprastai monolitinis žiedas matosi plika akimi, o mūsų atveju, kadangi betoną pylėme į U formos blokelius, nieko nesimatė, nebent žiūrėtum iš viršaus. Tai varė į neviltį, nes atrodė, jog niekas nepadaryta. Mišinį maišėme patys su kaimyno paskolinta „mišalka“, nors svarstėme ir nuomotis betono siurblį, bet nebuvo laisvų. Ten, kur buvo monolitinės pagalvės, naudojome betono mišinį WEBER S100, vandenį ir plastifikatorių. Visur kitur maišėme cementą Rocket Cement M-600, plautą 0,4 fr smėlį, akmenukus santykiu 1:2:4. Akmenukai 3-8 mm frakcijos, bet dabar manome, kad gali būti ir didesni. Į betoną įdėjome inkarus/ankerius, kad būtų galima prisukti mūrlotus. Juos patobulinome su mediniais pagaliukais tam, kad jie iš betono iškiltų stačiu kampu. Vėliau medį išėmėme, liko tik 12 mm sriegis. Čia matote, kaip tai atrodė blokelio viduje. Užpiltą betoną suvibravome su perforatoriumi. Manome, kad reikėjo šiek tiek galingesnio, nes kai kur šonuose liko minimalūs tarpeliai. Betoną 2 dienas po kelis kartus laistėme, nes per greitai stingstantis betonas trūkinėja. Reikalingas tam tikras drėgnumas, kad jis turėtų laiko chemiškai sureaguoti ir sutvirtėti. Betonas visiškai sukietėjo ir išdžiuvo po 27 dienų, bet tvirtumas atsiranda jau po kelių dienų. Visiems paruošiamiesiems ir betonavimo darbams atlikti užtrukome beveik mėnesį dirbant tik po darbų ir savaitgaliais.

Kada reikalingas monolitinis žiedas?

Nors kartais kyla klausimas, ar visais atvejais reikalingas monolitinis žiedas, statybos praktika rodo, kad jis yra būtinas, siekiant užtikrinti konstrukcijos tvirtumą ir tinkamą apkrovų pasiskirstymą. Statant dviejų aukštų namus iš mažo tvirtumo medžiagų, būtinas gelžbetoninio žiedo įrengimas aplink visą mūro perimetrą. Jo šilumos varža yra daug mažesnė nei statybinio bloko, todėl jam reikėtų storesnio termoizoliacinio sluoksnio nei sienoms, kad nebūtų šalčio tilto, kuris niekais pavers namo šiltinimą. Jei perdengimo plokštės yra iki 6 metrų ilgio, žiedo daryti nebina, tačiau prie ilgesnių perdengimo plokščių reikia daryti. Keraminių blokelių KERATERM 25 stipris yra 15 MPa, o Fibo 25 cm blokelių stipris yra 3-5 MPa. Keraminiai blokeliai KERATERM 25 yra 3-5 kartus tvirtesni, todėl prieš dedant perdangas (iki 6,5 m ilgio) nėra būtinas gelżbetoninis monolitinis žiedas. Naudojant Fibo blokelius, gelžbetoninis žiedas yra reikiamas. Gelžbetoninėms plokštėms būtina daryti žiedą. Gelžbetoninėms monolitinėms perdangoms žiedo nereikia. Gelžbetoninėms surenkamoms „TERIVA“ perdangoms atskirai žiedo nereikia, betonuojama kartu su perdanga. Tradiciškai keraminiams blokams gelžbetoninis monolitinis žiedas nedaromas, tačiau atsižvelgiant į Palemono keramikos blokų kokybę, šiems keraminiems blokeliams monolitinį žiedą visuomet daro ir rekomenduoja daryti. Komentarai rodo, kad ir keramikai, ir fibo žiedai yra būtini, kad tolygiai perskirstytų apkrovą į sieną.

Monolitinio žiedo ir perdangos įrengimo technologija

Monolitinio žiedo įrengimui rekomenduojama naudoti HAUS klojinių blokus. Pagal sienos konstrukcijos storį parenkami 20 cm arba 30 cm pločio klojinių blokai. Betoniniai gaminiai HAUS P6-20 arba P6-30 atitinka standartą EN 771-3. Naudojamų betoninių mūro gaminių tankis atitinkamai lygus 900 kg/m³ ir 700 kg/m³. 25 cm aukščio monolitinis žiedas montuojamas iš HAUS P6-20 arba P6-30 blokų. Mažiausias mūro gaminių perrišimo perstumiant ilgis - 10 cm. HAUS P6-20 kampinis klojinių blokas taip pat gali būti naudojamas vidurinėje konstrukcijos dalyje. Betonavimo darbai atliekami pagal ST 121895674.06:2009 “Betonavimo darbai” reikalavimus. Betono mišinys klojamas horizontaliais sluoksniais visame betonuojamos konstrukcijos plote. Prieš užmonolitinant HAUS klojinių blokus, jų paviršius drėkinamas vandeniu. Rekomenduojama užbetonuoti iki trijų blokų eilių, kai betono slankumo klasė S3 (takus). Kai konstrukcija yra aukšta, betonavimas vykdomas etapais. Kiekviename etape užbetonuojama trys su puse blokų eilės. Taip užtikrinamas betono ir HAUS klojinių blokelių sukibimas.

Pradinėje sukloto betono kietėjimo stadijoje reikia palaikyti tam tikrą temperatūros ir drėgmės režimą. Betonas, periodiškai laistomas, vasarą saugomas nuo saulės spindulių, o žiemą - nuo šalčio. Vasarą betonas, pagamintas su paprastu portlandcemenčiu, laistomas septynias paras. Kai oro temperatūra aukštesnė kaip 15° C, pirmąsias tris paras dieną betonas laistomas kas 3 valandas ir vieną kartą naktį, vėliau - ne rečiau kaip tris kartus per parą. Išbetonuotą konstrukciją galima pradėti laistyti tik po 5-10 valandų. Kietėjančio betono priežiūros trukmė nustatoma, atsižvelgiant į cemento hidratacijos greitį, betono savybes, aplinkos temperatūrą ir santykinę drėgmę.

Medžiagų pasirinkimas sienų statybai

Renkantis medžiagas sienų statybai, svarbu atkreipti dėmesį į keletą esminių klausimų. Vienas jų - namo išplanavimas. Jei namo viduje projektuojamos didesnės erdvės, didesni kambariai ar langai, rekomenduotina pasirinkti stipresnę medžiagą (10 MPa ir daugiau). Minkštesnes medžiagas reikės papildomai stiprinti (remiant perdangos ir stogo konstrukciją), naudoti metalines konstrukcijas ar ieškoti kitų sprendimų. Pertvaroms, t.y. vidinėms sienoms, reikėtų rinktis didesnio tankio, sunkesnes statybines medžiagas, nes tai žymiai padidins kambarių garso izoliaciją. Taip pat svarbu, kurių metų laiku statote namo sienas. Jei iki rudens pradžios nespėsite uždengti stogo arba namas statomas netoli vandens telkinių, žemose drėgnose vietose, geriau rinktis tas medžiagas, kurių įmirkis mažesnis nei 20%.

Ką reikėtų žinoti apie drėgnumo rodiklį? Drėgnio rodikliu vadinamos dvi skirtingos savybės: įmirkis ir įdrėkis (drėgnis). Kuo medžiagos įmirkis didesnis (daugiau kaip 50%), tuo medžiagą daugiau reikia saugoti statybų metu. Po darbo ar lietingomis dienomis būtina mūrą uždengti hidroizoliacine medžiaga, žiemos metu blokai turi būti sandėliuojami taip, kad būtų apsaugoti nuo sniego ir ledo. Verta pastebėti, kad šiai dienai KERATERM keraminiai blokeliai yra žymiai pigesni nei Fibo, be to, prieš dedant iki 6,5 m perdangas ant keraminių blokelių nėra būtinas gelžbetoninis monolitinis žiedas (taip sutaupoma 450-600 Eur).

Monolitinių perdangų tipai ir jų įrengimo ypatumai

Statant dviejų aukštų namą neišvengiamai susiduriama su klausimu - kokią perdangą montuoti. Populiarios išlieka gelžbetoninės monolitinės ir medinės perdangos, rečiau įrengiamos plieninės - sijinės perdangos. Statant dviejų aukštų namą visada vienareikšmiškai patariama montuoti monolitinę perdangą. Monolitinės gelžbetoninės perdangos montuojamos tuomet, kai planuojama, jog jas veiks stiprios apkrovos, o namas turi sudėtingą formą, trukdančią panaudoti gelžbetonines surenkamas perdangas. Daugiausia problemų bėgant laikui gali kilti medinė perdanga. Medinę perdangą galima montuoti tuomet, kai namas yra vieno aukšto, o perdanga yra tik tarp gyvenamosios namo dalies ir stogo. Tuomet tokia perdanga yra geriausias pasirinkimas. Medinė perdanga gali būti pigesnė įrengti, bet jos garso izoliacija dažnai prastesnė, o šildomų grindų įrengimas gali būti sudėtingesnis. Jei planuojama, rekomenduojama virš perdangos montuoti sausųjų grindų plokštes, norint pagerinti garso izoliaciją ir komfortą.

2014 metų rugpjūčio mėnesį buvo pradėti formuoti klojiniai monolitiniam žiedui ir monolitinei perdangai virš katilinės. Klojiniai buvo daromi iš lentų. Žiedo aukštis - 15 cm, perdangos storis - 10 cm. Armavimo detalų palyginimas: Vidinių pertvarų žiedas d12 mm po vieną; Laukinės ir kapitalinės sienos d12 mm po dvi; Perdangai rišau d12 mm armatūrą 15 cm tarpais; Vidinių pertvarų žiedui dėjau po vieną d12 mm armatūrą, laukinėms ir kapitalinei sienai dėjau po dvi. Klojinių sistema susideda iš stovų, išilginių sijų, skersinių sijų, plokščių betonavimui. Jas reikia įsigyti iš nuomotojo. Jas reikia įsigyti iš nuomotojo. Jas reikia įsigyti iš nuomotojo. Jas reikia įsigyti iš nuomotojo. Plokščių jungimą su sienomis užsandarinome montavimo putomis. Tai reikia daryti iš viršaus, prieš suarmuojant perdangą. Prieš betonavimą, klojinius ištepėme klojinių tepalu. Tai darant labai svarbu neįtepti arbaatos armatūros. Stiprus lietus tą tepalą gerokai praskiedė, nepaisant to, demontavimo metu klojiniai lengvai atlipo. Darbus patikėjus pramoninių grindų betonuotojams, darbas atliktas per 2 valandas.

Šiame įraše dalijamės patirtimi ir nuotraukomis apie savo patirtį, kartu su praktiniais patarimais ir techniniais sprendimais, kurie padeda įrengti tvirtą ir tolygiai apkrovą paskirstantį monolitinį gelžbetoninį žiedą aplink blokelių mūrą. Projekto metu susidūrėme su įvairiomis iššūkiais, bet pasiekėme sėkmingą rezultatą, užtikrinantį namo ilgaamžiškumą ir komfortą.

Turinys apima nuorodas į sienų statybos medžiagų pasirinkimą, perdangų tipų rekomendacijas, hidrologinio ir šiluminio režimo valdymą bei konkrečias rato detales, tokias kaip įrankiai, klojiniai, armatūra ir mūrloto tvirtinimas.
