Grindinio šildymo sistema vandeniu - tai modernus ir efektyvus būdas užtikrinti komfortišką mikroklimatą jūsų namuose. Ši sistema, lyginant su tradiciniais radiatoriais, suteikia tolygesnę šilumos sklaidą, taupo energiją ir gerina bendrą patalpų aplinką. Optiheat Aquafloor sistema, sukurta ir pagaminta Švedijoje, yra puikus pasirinkimas tiems, kurie vertina inovacijas ir energijos taupymą.
Grindinio šildymo vandeniu sistema Optiheat Aquafloor yra sumani žemos temperatūros sistema. Esant žemai temperatūrai šildymo vamzdynuose, Jūs taupote pinigus. Su šia grindinio šildymo sistema pakanka, kad termostatinio vandens temperatūra būtų 1 - 2 laipsniais aukštesnė už kambario temperatūrą. Tradicinei radiatorių šildymo sistemai reikalingi 55 laipsniai Celsijaus, kitos grindų apšiltinimo sistemos vandeniu veikia esant 26 ir 30 C. Žema temperatūra Aquafloor sistemoje ekonomišku perdavimu ir efektyviu perskirstymu sumažina energijos sąnaudas.
Žemos temperatūros pagalba galima panaudoti didelę dalį „laisvosios aukštos temperatūros", kurią gamina buitinė elektrotechnika, saulės šiluma ir asmeninė aukšta temperatūra. Palyginus su tradicine radiatorių šildymo sistema, naudojant grindų šiltinimą, kambario temperatūra gali būti sumažinta nuo 1 iki 2 laipsnių. Apšiltinus grindis kambario erdvė atrodo šiltesnė. Sumažinus kambario temperatūrą sutaupoma 5 - 10 procentų šildymo išlaidų.
Viena iš išskirtinių Aquafloor sistemos savybių yra gebėjimas perskirstyti šilumos perteklių, atsiradusį vienoje erdvėje, į kitą, šaltesnę erdvę. Krentant saulės spinduliams ant grindų, Aquafloor sistemos aptinka ir perskirsto jų teikiamą aukštą temperatūrą visam namui, o šilumos būtinybei dingus, sistema aukštos temperatūros šaltinį išjungia automatiškai. Įprastinėse sistemose termostatai neleidžia perskirstyti aukštos temperatūros pertekliaus. Su Aquafloor aukšta temperatūra nepertraukiamai perskirstoma, nes cirkuliacinis siurblys veikia nuolat. Perskirstymas sumažina energijos sąnaudas dar 5 - 10 procentų.
Reguliavimo (valdymo) sistema greitai reaguoja į temperatūros pokyčius, atsiradusius netoli grindinės sistemos montavimo medžiagos. Temperatūra sistemoje reguliuojama elektroniniu termostatiniu valdymu 0,1 laipsnio tikslumu. Greitas reguliavimas sumažina energijos sąnaudas.
Aquafloor sistema suteikia gerą ir komfortabilią vidaus temperatūrą. Sistema yra begarsė, minimalus oro judėjimas nesukelia dulkių ar jos dalelių. Radiatoriai ir oro šildytuvai renka dulkes bei kelia daug triukšmo. Aquafloor ženkliai pagerina Jus supančią aplinką tiek namuose, tiek darbe.
Optiheat Aquafloor vamzdžiai pagaminti iš laiko patikrintos patentuotos kaučiuko masės EPDM. Vamzdis - tik 8,8 mm skersmens, kuris maksimaliai sumažina statybos sąnaudas, prieinamas grindų apšildymo vandeniu rinkoje. Kadangi vamzdžiai gaminami iš kaučiuko, grindų šildymo sistema yra nesudėtingai ir greitai montuojama. Sunkiai prieinamos kampų ir kitos zonos tampa lengvai pasiekiamos. Aquafloor grindinis šildymas vandeniu - įrodyta koncepcija patenkintų klientų kategorijoje nuo 25 metų amžiaus. Papildoma įranga pagaminta iš aukščiausios kokybės korozijai atsparios bronzos, vario ir nerūdijančio plieno. Sistema išsiskiria pigiu techniniu aptarnavimu.
Optiheat Aquafloor - tai modernios technologijos ir novatoriškos idėjos. Šis derinys sukuria naujus sprendimus energijos taupymui namuose. Sistema, kuri yra paremta gamtos dėsniais ir tuo pačiu metu naudoja naujausias technologijas - tai yra ateities požiūris į šildymą. Grindys įšyla taip, kad galėtų sušildyti ne tik kojas, bet ir visą kambario orą.
Naujos kartos TECE grindinio šildymo vamzdžiai sukurti patikimesnei ir ilgaamžei sistemai. Penkių sluoksnių TECEfloor PE-RT vamzdžių apsauginis antioksidacinis sluoksnis yra ne išorėje, bet integruotas į vieną vidinių sluoksnių. Vidinėje vamzdžio sienelės dalyje integruotas sluoksnis užtikrina, kad statybų proceso metu jis nebus pažeistas. Šį sluoksnį sudaro aliuminio dulkės, užpurkštos ant plastikinio vamzdžio paviršiaus ir padengtos laku.
Grindinio šildymo sistemos izoliavimas gali pareikalauti labai daug laiko ir pastangų, o kartais - tapti tikru galvosūkiu, ypač kai grindinio šildymo sistemą reikia įterpti tarp jau paklotų elektros kabelių. Žinoma, taip pat būtina atsižvelgti į šilumos ir garso izoliaciją. Šildymo sistemos planuotojams ir montuotojams reikia atsižvelgti į kai kuriuos svarbius aspektus.
Kuo toliau, tuo dažniau statant bet kurios paskirties namus jų šildymui renkamės grindinį šildymą. Tai tobulas sprendimas, kai norima susikurti malonų, komfortišką mikroklimatą ir taupyti energiją. Tačiau ekspertai perspėja - grindinis šildymas yra sudėtingas inžinerinis įrenginys. Kad jis veiktų maksimaliai efektyviai, reikalingas projektas. Šiandieną džiaugiamės galėdami pranešti, kad produktų asortimentas ženkliai prasiplėtė.
Grindinio šildymo sistema naujos statybos butuose Lietuvoje - anokia naujiena. Tačiau ją apipynę brangumo ar kenksmingumo mitai vis dar gajūs ir kartais žmones atbaido nuo galimybės turėti daugiau erdvės būste bei mažiau rizikuoti sveikata. O žinoti jas verta ne tik tam, kad šaltuoju metų laiku namuose visada būtų jaukiai šilta, bet ir tam, kad nebūtų be reikalo švaistomi pinigai. Mažiau patyrę meistrai privelia klaidų, kurių kaina - iki dviejų kartų didelės išlaidos ir prastas šildymas.
Grindinio šildymo bei šildymo ir vėsinimo paviršiais sistemos tolygiai paskirsto šilumą, užtikrina malonią temperatūrą bet kuriuo paros ir metų laikotarpiu, nesukelia ir nekaupia dulkių debesų, šalto ir kašto oro srovių, kurie neretai yra pagrindiniai peršalimo ligų sukėlėjai. Pastatų šildymą galima projektuoti ir pritaikyti įvairius interjero pasirinkimus savęs neribojant. Pavyzdžiui, nereikia galvoti, kur bus radiatoriai ar kaip reikėtų prie jų prisitaikyti, išvengti jų uždengimo, kad temperatūra cirkuliuotų po patalpą tolygiai.
Ketinate įsirengti grindinį šildymą, bet nežinote, nuo ko pradėti? Pristatome esminius šios šildymo sistemos įrengimo etapus, kurie padės planuojant darbus ir kalbant su specialistais. Grindinis šildymas - tai alternatyva radiatoriams, kai patalpas šildanti sistema įrengiama po grindimis. Tokios grindys gali būti įrengtos bet kurioje patalpoje, nors vyrauja sanitariniuose mazguose, virtuvėse, prieškambariuose. Grindinio šildymo sistema laikoma racionaliu pasirinkimu namų savininkams, tačiau ji gali būti įrengta ir butuose, tik pastaruoju atveju tenka įveikti daugiau administracinių kliūčių.
Sistemos veikimo principas paprastas: šiluma teka po grindimis išvedžiotais vamzdeliais, elektros kabeliais arba kanalais, pučiant šiltą orą. Geriausiu variantu nuosaviems namams laikomos vandeniu šildomos grindys, nes tokiuose namuose beveik visada būna atskira katilinė. Grindinio šildymo sistemos įrengimas susideda iš kelių etapų. Pirmiausia paruošiamas pagrindas: įrengiamos juodgrindės (perdanga), klojamas hidroizoliacinis sluoksnis, įrengiama šilumos izoliacija. Paskiausiai montuojami vamzdžiai - jie tvirtinami prie armavimo tinklelio plastikiniais dirželiais arba vielute. Taip pat patariama įrengti programuojamus termostatus, kurie padeda taupyti šilumą.
Svarbu atsižvelgti ir į tai, kad dėl temperatūrų skirtumo betonas (kuris yra geras šilumos laidininkas) gali trauktis ir plėstis. Paprastai didesnėse nei 30 kv. metrų patalpose įrengiamos skersinės siūlės, taip pat jei kuri nors siena yra ilgesnė nei 8 metrai. Nuo betonavimo praėjus 21 dienai galima įjungti šildymo sistemą. Iš pradžių tiekiamas 25 °C temperatūros vanduo ir temperatūra keliama po 5 laipsnius kasdien, kol pasiekiama maksimali - 55 °C temperatūra. Tokia ji išlaikoma 4 dienas, o paskui žeminama po 5 laipsnius, kol atvėsta iki 25 °C. Klojant grindis, betoninis pagrindas turi būti visiškai išdžiūvęs, kitaip jis skeldės ir gadins dangą.
Nuo pasirinktos grindų dangos priklauso, kaip greitai bus perduodama šiluma. Tiesa, ekspertai sako, kad toks vertinimas yra sąlyginis - visuomet rekomenduojama rinktis norimą grindų dangą, tik reikia pasidomėti, ar produktas pritaikytas šildomoms grindims, ar įšilęs neskleidžia kenksmingų medžiagų. Šildomų grindų varža neturėtų viršyti 0,15 m² K/W.
Prieš rengiant šildymo sistemos projektą reikia žinoti, koks bus šilumos šaltinis, kiek patalpų turės šildomas grindis, kokios bus grindys, jų danga, sienos, durys, langai ir įvairius kitus veiksnius. Projekte turi būti numatoma, kaip išvedžioti šildymo kontūrus. Netinkamai tai padarius, sistema veiks neefektyviai. Pavyzdžiui, kontūrai nereikalingi sanitariniuose mazguose po santechnikos įrenginiais, virtuvės baldais, židiniu. Vamzdelių nereikėtų tiesti ir ten, kur numatytos pertvaros, tačiau dažniausiai to išvengti sudėtinga.
Įsigijus naują būstą arba suplanavus atnaujinti senąjį, atsiranda daug naujų idėjų, kaip patobulinti savo namus. Ar kada nors teko pagalvoti apie naują ir modernų namų šildymo būdą? Geras Katilas komanda siūlo būtent grindinio šildymo sistemą, kuri užtikrina optimalią kambarių temperatūrą kiekviename kampelyje. Šiame straipsnyje pateiksime visą informaciją apie šį šildymo būdą ir kodėl tai galėtų tapti geriausiu jūsų sprendimu.
Šis būsto šildymo būdas suteikia šilumos visam kambariui. Trumpai tariant, vanduo, tekantis specialiaisiais šildymo vamzdeliais įkaista iki jūsų nustatytos temperatūros ir skleidžia optimalią šilumą visiems namams. Grindų šildymo vamzdžiai gali būti įvairiuose namo kambariuose, taigi, jūs kontroliuojate sistemą ir nurodote, kokias patalpas norite apšiltinti. Taip pat, reguliuojamieji kolektoriai palaiko nustatytą temperatūrą, taigi, nereikia pergyventi dėl per didelių temperatūrinių svyravimų. Dažnai nutinka taip, jog paprasti radiatoriai apšildo tik tą vietą, kurioje jie yra sumontuoti. Grindų šildymo sistema atvirkščiai - sumontuota visame plote, kurį jūs pasirinkote, todėl galite džiaugtis tolygia šiluma kambaryje ar visuose namuose.
Dažnai gali kilti klausimas, ar ši sistema yra pritaikyta visoms grindinėms dangoms. Geras Katilas asortimente rasite tik aukščiausios klasės produktų, kurie puikiai tiks įvairiausioms dangoms, tačiau, apžvelkime, kaip skirtingos grindys gali reaguoti į šią sistemą: Plytelės ir akmens grindys geriau atiduoda šilumą patalpai, nei grindys padengtos kitomis dangomis. Šiai dangai reikės daugiau laiko įšilti, tačiau ji šilumą išlaiko ilgesnį laiką ir pastoviai ją atiduoda aplinkai. Jeigu ketinate virtuvėje grindis išklijuoti plytelėmis ar dekoratyviniais akmenimis - tai virtuvėje visada bus šilta ir jauku, o ant šiltų grindų galėsite vaikščioti basomis, net ir šaltuoju metų laiku.
Kiliminė danga turėtų būti pritaikyta gaunamą iš grindų šilumą atiduoti patalpų šildymui, su kuo galima mažesniais šilumos nuostoliais. Išsirinkus ir įsigijus dangą pritikytą šiai šildymo sistemai, drąsiai galite įsirengti grindų šildymą. Prieš perkant kiliminę dangą, patariame įsitikinti, kad medžiaga bus atspari temperatūros pokyčiams.
Laminatas arba medinės grindys taip pat turi būti pritaikytos temperatūros svyravimams bei aukštesnei temperatūrai. Kitu atveju, laikui bėgant, gali atsirasti tarpai tarp laminato ar lentų sujungimų, taip pat laminatas ar lentutės gali išlinkti ar “išsiriesti”.Prieš pasirenkant grindų dangą, patariame įsitikinti, kad danga bus tinkama grindų šildymo sistemai. Taip galėsite džiaugtis ne tik gražiomis, bet ir šiltomis namų grindimis.
Jeigu esate šios sistemos montuotojas ir nusprendėte, kad norite šio šildymo būdo savo namuose, tikriausiai jau žinote, kokia eiga vyksta montavimo darbai ir iš ko susideda ši sistema. Tačiau tiems, kurie nėra susipažinę su šia sistema, pateiksime visus reikalingiausius priedus, kuriuos galite rasti ir parduotuvės Geras Katilas prekių gausoje: Grindinio šildymo vamzdžiai - tai yra pagrindinis elementas, suteikiantis jūsų norimai patalpai šilumą. Šiais vamzdžiais tekantis vanduo užtikrina, kad jūsų grindys būtų šiltos ir malonios. Vanduo tekantis daugiasluoksniais grindinio šildymo vamzdžiais negali būti aukštesnės nei +50°C temperatūros, todėl įsirengę šio tipo šildymą visada jausitės saugūs, o sistema dirbs patikimi, esant įvairiai lauko temperatūrai.
Grindinio šildymo kolektoriai - tai prietaisai, kurie palaiko optimalų šilto vandens srautą ir užtikrina, kad norima temperatūra išsilaikytų jūsų nustatytu periodu. Grindų šildymo sistemos priedai - tai yra visi reikalingi ir papildomi prietaisai, kurie užtikrina saugų ir optimalų šios šildymo sistemos darbą. Tai kambario jutikliai, pavaros, aliuminio folija mažinanti vamzdžių išskiriamos šilumos nuostolius, taip pat šildymo sistemai suteikianti atsparumą drėgmei. Tai yra tik pagrindiniai dalykai, iš kurių susideda kokybiška sistema. Be jokios abejonės, atsižvelgus į kiekvieno kliento poreikius, sistemoje galima montuoti ir kitus valdymo bei reguliavimo prietaisus. Kiekviena sistema yra pritaikyta būtent individualiam projektui.
Kaip ir minėjome anksčiau, kiekviena sistema yra pritaikyta individualiam namų projektui. Jeigu nusprendėte, kad norite turėti šį šildymo būdą, pasirinkite profesionalius montuotojus ir tik kokybiškas medžiagas. Svarbu ne tik darbas, bet ir medžiagos ir įvairūs priedai, kurie užtikrina grindų šildymo sistemos kokybiškumą ir ilgaamžiškumą.
Norint įsigyti kokybiškus grindų šildymo sistemos priedus ir kitas reikalingas medžiagas, užsukite į Tvarus Katilas internetinę parduotuvę ar aplankykite mus adresu Savanorių pr. 176, PC Norfa bazė, Vilniuje. Grindinio šildymo kaina neturėtų kelti jums rūpesčių, nes mūsų komanda stengiasi išlaikyti ją kuo konkurencingesnę. Tvarus Katilas užtikrins, kad pasirinktumėte tik geriausius variantus jūsų namams ir šildymo sistemai. Jei grindinis šildymas sumontuotas tinkamai ir optimaliai, šaltų pėdų nebeturėsite!
Grindinio šildymo sistema dažniausiai susideda iš katilo, vieno ar kelių šilumos paskirstytuvų su reguliatoriais, termostatų ir šildymo žiedų, integruotų į grindis. Šilumos vamzdžiai montuojami tiesiai po grindų danga, į betono sluoksnį. Sistemos reakcijos greitis priklauso nuo kelių faktorių: dabartinės šilumos tiekimo temperatūros, betono storio, grindų dangos tipo, baldų kiekio ar kilimų gausos. Grindinis šildymas pasižymi lėtesne reakcija, todėl iki norimos temperatūros įkaitina patalpą maždaug per tris valandas.
Pagrindinis rodiklis, nulemiantis sistemos efektyvumą - šilumos tiekimo temperatūra. Tai yra vandens temperatūra, tiekiama į sistemą. Gerai apšiltintam namui su nedidelėmis patalpomis reikalinga žemesnė temperatūra nei prastai izoliuotam, su senais langais ir aukštomis lubomis. Svarbu: jei šilumos tiekimo temperatūra per didelė - patalpos bus perkaistintos, o sunaudojama daugiau energijos. Jei temperatūra per žema - namai gali neatšilti iki reikiamo lygio. Idealu, kai šildymo sistema turi lauko temperatūros jutiklį ir automatiškai prisitaiko prie lauko sąlygų. Prireikus, tokį jutiklį galima sumontuoti ir vėliau.
Grįžtamoji temperatūra - tai atvėsusio vandens, grįžtančio į sistemą, temperatūra. Skirtumas tarp tiekimo ir grįžtamosios temperatūros turėtų būti apie 5 °C (arba 5 K). Kartais sistema gali skleisti neįprastus garsus. Kad grindinis šildymas veiktų optimaliai, būtina pašalinti orą iš šildymo žiedų. Šią paprastą priežiūros procedūrą reikėtų atlikti bent kartą per metus. Pradėkite orinti pirmąjį žiedą - laukti, kol iš čiaupo tekės tik vanduo, be oro garsų. Užsukite tą žiedą ir orinkite kitą. Trumpas, intensyvus vėdinimas yra efektyviausias būdas įleisti šviežio oro į patalpas, o šilumos nuostoliai lieka minimalūs. Naktį šildymo neišjunkite visiškai - verčiau nustatykite „miego režimą“. Atminkite: visi grindinio šildymo sistemos nustatymai yra susiję tarpusavyje. Rekomenduojama iškart susipažinti su savo šildymo valdymu ir sistemos nustatymais.
Jeigu dviračiu važiuojate į kalną arba per duobes, toks važiavimas nekels didelio malonumo. Jei asfaltuotu taku, greičiausiai sakysite, kad dviratis - nuostabiausia transporto priemonė. Panašiai susiformuoja nuomonė apie vandeniu šildomas grindis: teisingai įrengtos jos garantuoja komfortą, klaidingai - galvos skausmą.

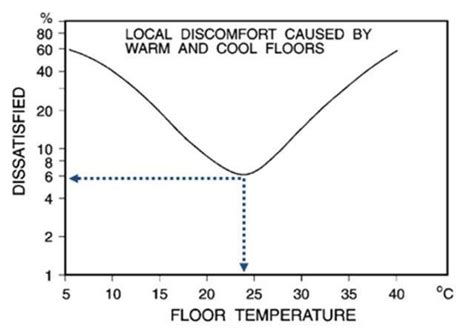

Grindinis šildymas yra žematemperatūris. Optimaliausia, kai grindų paviršius šyla iki 24 laipsnių C. Jei namo šilumos nuostoliai didesni, grindų paviršiaus temperatūrą galima kelti daugiausia iki 27-28 laipsnių C. Aukštesnė ji jau nebus komfortiška. Kartais, kai lauke itin šalta, turintys grindinį šildymą bando tiesiog padidinti grindų temperatūrą. Susidūrę kontrastingo oro srautai - šiltas ir vėsus, jutimiškai nėra malonūs ir sukuria diskomfortą. Taip atsiranda mitai apie grindinį šildymą - kad nesveikas, kad dėl jo tinsta kojos, sausina orą ir t.t.Visa esmė - sąlygos, kuriose šis šildymas įrengtas ir eksploatuojamas. Svarbiausia komfortiško grindinio šildymo sąlyga yra pastato sandarumas, maži šilumos nuostoliai, kad per šalčius netektų kelti grindų temperatūros iki nekomfortiško.
Didžiausia į grindų vamzdyno kontūrą atitekančio vandens temperatūra gali būti apie 35-55 laipsniai C, grindų paviršiaus temperatūra - iki 28 laipsnių C. Kad suprastume skirtumą, galime palyginti su radiatoriais - į juos tiekiamo vandens temperatūra siekia 60-80 laipsnių C.
Šiltas vanduo, tekėdamas grindinio šildymo vamzdeliais, šildo juos dengiančią betono masę. Betonas gerai akumuliuoja šilumą ir yra puikus šilumos laidininkas, grindų paviršius šyla vienodai. Šiluma nuo paviršiaus kyla į viršų ir sušildo patalpos orą. Šis kildamas maišosi su patalpos oru ir palaipsniui vėsta. Dėl to patalpoje susidaro nedidelis temperatūros skirtumas per patalpos aukštį, bet jis atitinka idealų temperatūrinį komfortą, nes šilčiausia zona - prie kojų.
Be vadinamojo „šlapiojo“ grindinio šildymo, kai vamzdeliai užliejami betonu, yra ir sausasis grindinis šildymas. Skirtumas tas, kad vamzdeliai yra ne betone, o įmontuojami į specialias reflektorines (tiksliau būtų sakyti šilumą paskirstančias arba šilumai laidžias) plokštes, ant kurių tiesiai galima kloti grindų dangą. Vanduo tekėdamas vamzdžiu perduoda šilumą plokštelėms, o šios išspinduliuoja ją į viršų, t. y. grindims. Plokštės atlieka betono funkciją skleisti šilumą, jos skleidžia šilumą tiksliau ir efektyviau, išlaikomas didesnis šildymo tolygumas.
Kad vamzdžiais perduodamos šilumos kiekis būtų tiksliai toks, kokio reikia, grindinio šildymo meistrai prieš imdamiesi darbų atlieka skaičiavimus ir parengia projektą. Jis nėra labai sudėtingas, jo paruošimo principai panašūs į bet kurios šildymo sistemos projektavimą. Grindinio šildymo atveju atsižvelgiama į numatomos grindų dangos šilumines charakteristikas, baldų išdėstymą patalpoje.
Projektas yra būtinas namo šilumos nuostoliams įvertinti, parinkti vamzdžių skersmenį ir žingsnį, kuris padengtų šilumos praradimus. Efektyviam šilumos naudojimui projekte skaičiuojami šilumos paskirstymas, srautas kiekviename kontūre.
Jei didelių matmenų langai sudaro šilumos tiltelius, prie jų šildymo vamzdelių žingsnis projektuojamas tankesnis. Projekte atsižvelgiama į viską: koks namo šilumos poreikis ir nuostoliai, ar patalpa pastato kampe, kiek joje langų ir t. t. Taip pat nurodoma grindų pagrindo šiluminė varža, apskaičiuojama šilumos izoliacija, vamzdelių skersmuo, išdėstymo tankis, tvirtinimo būdai, betono sluoksnis, atsižvelgiama į grindų dangos šiluminę varžą.
Savo darbo kokybę garantuojančios įmonės turi pasirengę standartines grindinio šildymo projektų sąlygas. Priklausomai nuo sąlygų, paprastai vandens temperatūra vamzdeliuose svyruoja nuo 25 iki 55 laipsnių C, atstumai tarp vamzdelių - nuo 10 iki 30 cm. Rekomenduojamas temperatūrų skirtumas kontūre (paduodamos/grįžtamos): 3 - 10 laipsniai C.
Vamzdžių paskirstymas turėtų būti sumontuotas naudojant reguliuojamus (balansuojamus) kolektorius. Būtini perdarymo ventiliai atskirų kontūrų nuorinimui. Jei labai skirtinga kolektorių apkrova, juos reikia subalansuoti tarpusavyje balansiniais ventiliais.
„Šlapioje“ konstrukcijoje rekomenduojamas betono storis virš vamzdžių - nuo 30 mm iki 70 mm, optimaliausias betono storis virš vamzdžio yra 45 mm.
Temperatūrines siūles reikia įrengti patalpose, kurių plotas > 40 kv.m, vienos iš kraštinių ilgis > 8 m arba ilgio ir ploto santykis didesnis kaip 2:1. Vamzdžių vyniojimą planuoti taip, kad temperatūros siūles jie kirstų tik vieną kartą, kirtimo vietoje jie turi būti apsauginiame vamzdyje (šarve).
Skaičiuotini šilumos nuostoliai į apačią neturi sudaryti daugiau nei 10 proc. grindų šildymo sistemos galios, apskaičiuojant sistemos galią be grindų dangos. Laikantis šio principo šiluminės izoliacijos storis neturėtų būti mažesnis nei 100 mm ant grunto, 30 mm - virš šildomų patalpų, 150 mm - virš atvirų erdvių (lauko temperatūra).
Vamzdžio skersmuo (d14, d16, d17, d20) parenkamas atsižvelgiant į patalpų dydį bei jų šiluminį apkrovimą: mažoms, renovuojamoms patalpoms rekomenduojami mažesnio skersmens vamzdžiai, didesnių plotų patalpoms, pramoniniams objektams - didesnio skersmens.
Vamzdžių tvirtinimas, jei jis reikalingas, turi būti suderintas su pasirinkta grindų konstrukcija ir atitikti vamzdžių gamintojų rekomenduojamus būdus, tolerancijos turi atitikti EN 1264 reikalavimus.
Grindų šildymo kontūrų pasipriešinimas neturi viršyti 25 kPa.
Atstumas tarp vamzdžių (10 cm - 30 cm) skaičiuojamas priklausomai nuo grindų dangos, šilumos poreikio bei patalpos ir šildančiojo vandens temperatūrų. Skaičiavimui galima naudoti atitinkamoms konstrukcijoms paruoštas diagramas.
Didžiausia reikalinga vandens temperatūra skaičiuojama pagal labiausiai apkrautą, „blogiausią“ kontūrą. Reikia įvertinti ir galimus šilumos šaltinio apribojimus: ar tai šilumos siurblys, kondensacinis dujinis katilas ar kt. Rekomenduojama maksimali vidutinė tiekiamo vandens temperatūra turėtų būti iki 50 laipsnių C.
Įrengiant grindų šildymą kartu su aukštesnės temperatūros šildymo sistema (radiatoriais), būtinas pamaišymo mazgas temperatūrai sumažinti ir jai palaikyti.
Kad būtų vertinami šalutiniai šilumos šaltiniai (pavyzdžiui, židinys) ir patalpose užtikrinama pageidaujama temperatūra, būtina patalpų temperatūros kontrolės sistema: termostatai patalpose, pavaros (aktuatoriai) ant kolektoriaus vožtuvų, kontroleriai jų komutacijai ir valdymui. Kontrolės sistema ne tik palaiko nustatytą patalpos temperatūrą, bet ir sumažina ar išjungia šildymą, kai patalpa pakankamai įšyla nuo šalutinio šilumos šaltinio.
Planuojant grindų šildymą su šiuolaikiniais efektyviais šilumos šaltiniais (pavyzdžiui, šilumos siurbliais), galima pasiekti iki 40 proc. mažesnes šildymo kaštų sąnaudas lyginant su šildymu radiatoriais ir dujiniu katilu.
Dėl didelio grindų inertiškumo jų įšilimo ir ataušimo laikas yra ilgesnis, o efektas, įjungus šildymą, jaučiamas tik po kelių valandų. Dėl to rekomenduojama įsirengti pakankamai tikslų automatinį reguliavimą, kad žiemą, grįžus po darbo į namus, netektų ilgai laukti, kol įšils kambariai. Tiesa, dabar yra galimybė reguliuoti šildymą nuotoliniu būdu, bet tai atskira tema.
Kokie duomenys reikalingi grindų šildymo projektui parengti? Jie iš esmės tokie pat, kokie reikalingi bet kurios šildymo sistemos projektui parengti: bendri duomenys apie pastatą - pastato vieta ir orientacija pasaulio šalių atžvilgiu, paskirtis, pastato sienų, langų, grindų ir stogo konstrukcijų charakteristikos, matmenys bei fasadai, vandentiekis, kanalizacija, gerai būtų žinoti planuojamą šilumos šaltinį ir kuro rūšį bei numatomą patalpų vėdinimo būdą. Taip pat grindų dangą kiekvienoje patalpoje, patalpose norimą palaikyti oro temperatūrą. Projektuojant grindinį šildymą būtina žinoti būsimą grindų dangą kiekvienoje patalpoje.
| Patalpos tipas | Patalpos oro temperatūra °C | Leidžiama didžiausia grindų paviršiaus temperatūra °C | Grindų šildymo sistemos galia W/kv.m |
|---|---|---|---|
| Gyvenamosios patalpos | 20 | 29 | 100 |
| Vonia, dušas | 24 | 33 | 100 |
| Pasienio zona (1 m iki išorinės sienos) | 20 | 35 | 165 |

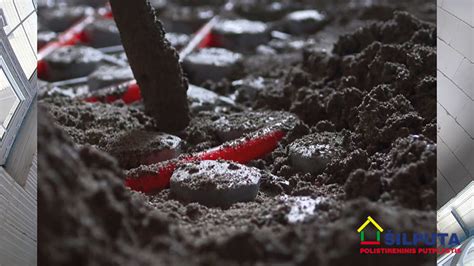

Vadinamajai „šlapiajai“ grindinio šildymo konstrukcijai, užliejamai betonu, įrengti itin patogūs ir naudingi specialūs paklotai, kurie atlieka dvigubą funkciją - yra termoizoliacinis sluoksnis ir šildymo vamzdelių įtvirtinimas. Į reljefinį plokščių paviršių įspraudžiamiems šildymo vamzdeliams nereikia papildomo tvirtinimo, jie išlieka stabilūs, nereikalingas pagrindo armavimas.
UAB „Šilputa“ gamina Thermo plokštes šildomoms grindims iš pilkojo neoporo NEO, turinčio grafito priedų. Plokščių gniuždymo stipris 150 kPa (EPS 150). Grindų plokštė pakankamai tvirta, nes turi atlaikyti ne tik vertikalią apkrovą, bet ir jos gumbai, montuojant ir užlenkiant vamzdelį, turi nenulūžti nuo pagrindo. Projektuotojas gali ir turėtų nurodyti bendrą izoliacijos storį (kokio storio putplasčio pagrindas reikalingas po Thermo plokšte).
Thermo plokštės paviršius yra reljefinis, tarp aštuoniakampių konusų lengvai įsispraudžia ir stabiliai laikosi 16-18 mm grindų šildymo vamzdeliai.
Grindinio šildymo Thermo grindų plokštės gali būti montuojamos tiesiai ant sutankinto grunto arba ant lygių polistireninio putplasčio plokščių pakloto, betono pagrindo, senų grindų - priklausomai nuo siekiamos energinio efektyvumo klasės, grunto pobūdžio ir kitų sprendinių. Svarbu, kad pagrindas būtų stabilus. Tiesa, montuojant tiesiai ant grunto reikia turėti omenyje, kad praktiškai daug šilumos nueitų į gruntą, o ne į viršų, nes ištisinės lygios dalies storis 22 arba 35 mm - tai būtų labai plona izoliacija. Naudojant Thermo grindų plokštes ant grunto rekomenduojama iš apačios kloti lygias putplasčio plokštes, antrame aukšte galima apsieiti be antrojo sluoksnio putplasčio, bet geriau naudoti 60 mm storio Thermo Floor plokštes. Bet kuriuo atveju nereikalingas armatūros tinklas ir vamzdyno tvirtinimas. Dėl specifinės plokščių skirtukų - konusų formos grindinio šildymo vamzdeliai laikosi plokštėje be papildomo tvirtinimo, juos galima sukloti įvairiais atstumais, pagal įvairias schemas.
Thermo grindinio šildymo plokštės turi užraktus, kurie sandariai sujungia plokštes vieną su kita.
Grindinio šildymo įrengimas naudojant Thermo plokštes maždaug 4 kartus greitesnis - naudojant betono fibrą nereikia kloti ir tvirtinti armavimo tinklo, nereikalingas vamzdelių tvirtinimas, skiriamasis sluoksnis (plėvelė), dirbant ant plokščių galima vaikščioti. Betonas apgaubia vamzdyną iš visų pusių, nes vamzdeliai šiek tiek pakeliami nuo plokštės pagrindo. Taip šiluma tolygiai pasiskirsto betone ir tolygiai atiduodama į aplinką.
Nepaisant, kuri technologija naudojama, bet kurio grindinio šildymo komfortas pasiekiamas, kai šiluminiai-techniniai skaičiavimai teisingi, o darbai atlikti laikantis skaičiavimo rezultatų ir darbų technologijos.
Grindinio šildymo valdymo principas labai paprastas ir ne ką skiriasi nuo konvekcinio (radiatorių) šildymo valdymo - kai patalpse pasiekiama norima temperatūra, uždaroma šilumnešio cirkuliacija atitinkamame kontūre (prietaise). Kadangi šiuo atveju grindys yra tas „prietaisas“, valdyti turime atitinkamą vožtuvą grindų šildymo kolektoriuje. Valdymo signalą laidais arba radijo ryšiu perduoda patalpose esantys termostatai.

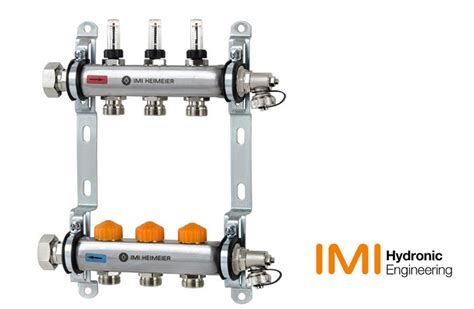

Kad grindinis šildymas atskleistų visą komfortą, svarbu, kad jis būtų valdomas automatiškai. Pagrindinis prietaisas grindų šildymo kontūre - kolektorius, kuris gali automatiškai palaikyti nustatytus vandens parametrus, užtikrinti pastovų nustatytą srautą. Šiuo metu populiariausi ir patikimi yra AFC grindinio šildymo kolektoriai su automatine srauto reguliavimo technologija - Automatic Flow Control. AFC technologija leidžia palaikyti reikiamą slėgį, temperatūrą kontūre ir patalpose. AFC technologijos kolektorių ir kitos įrangos pasirinkimas UAB „IMI Hydronic Engineering“ platus - tai grindinio šildymo kolektoriai, termostatiniai ventiliai, automatiniai balansiniai ventiliai, rankšluosčių džiovintuvų termostatiniai pajungimai, grįžtamojo temperatūros ribotuvai RTL ir kt.
„IMI Hydronic Engineering“ armatūra ne tik automatiškai subalansuoja srautus, bet ir iš dalies leidžia išvengti montuotojų ar projektuotojų klaidų, kurios padaromos dėl informacijos trūkumo. Pavyzdžiui, labai dažnai pasitaiko, kad projektuotojams trūksta pradinių duomenų apie pastatą, jame esančių sistemų parametrus, o naudojant automatinio balansavimo armatūrą srautai lengvai koreguojami ir automatiškai prisitaiko prie pakitusių sąlygų. Būtent dėl šios priežasties AFC technologijos armatūrą rekomenduojama naudoti renovuojamuose pastatuose, kuriuose neretai būna keli šilumos šaltiniai, įvairių šildymo prietaisų mišinys.

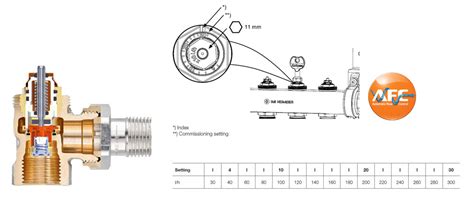

AFC technologijos vožtuvus labai lengva subalansuoti. Tereikia nustatymo skalę pasukti į reikiamą padėtį, taip vadinamą išankstinį nustatymą, priklausomai nuo užduoto srauto. Po nustatymo vožtuvas veiks kaip savotiškas srauto ribotuvas, ir neleis pro jį pratekėti didesniam srautui nei buvo nustatyta. Jokios kitos papildomos balansavimo armatūros nebereikia. Išvengsime balansavimo procedūros, sutaupysime balansavimo armatūros kaštus, išankstinius parametrus nustatyti labai paprasta ir nesudėtinga net ir eiliniam vartotojui.
Naudojant grindinio šildymo AFC technologijos armatūrą, svarbu palaikyti sistemoje statinį slėgį ir švarą. Mažose sistemose paprastai naudojami kameriniai išsiplėtimo indai, o didesnėse - itin tikslios statinio slėgio palaikymo sistemos su siurbliais ar kompresoriais. Švaros palaikymui naudojami cikloniniai purvo atskirtuvai, mikroburbulų separatoriai ar net vakuuminiai degazatoriai.
Prie kolektoriaus įleidimo angos montuojami oro ir nešvarumų separatoriai pašalina iš sistemos orą, nešvarumus ir laisvąsias dujas. Ilgainiui tokie separatoriai turi teigiamą poveikį visai šildymo sistemai, prailgina visų komponentų, tokių kaip šilumos šaltinis, siurbliai, vožtuvai ir termometrai tarnavimo laiką. Mikro burbulų ir nešvarumų atskirtuvai ypač naudingi ir nepakeičiami sistemą paleidžiant. Geras ir patikimas pasirinkimas - Zeparo ZUV ir ZUM separatoriai.
