Norint tinkamai įrengti grindinį šildymą, svarbu ištirti jo išdėstymą, kontūrus ir išdėstymo struktūrą. Žinant visas sistemos vidines dalis, bus užtikrinta, kad galutinis produktas bus aukštos kokybės ir patvarus. Toliau tai aptarsime išsamiau.
Šildomų grindų prijungimo schemos
Yra keturios dažniausiai naudojamos prijungimo schemos. Kiekviena jų naudojama konkrečiais atvejais. Taip pat siūlome perskaityti straipsnį „Pasidaryk pats“ vandens šildomas grindų šildymas, kur išsamiai aprašytas žingsnis po žingsnio montavimas ant betoninio lygintuvo.
Tiesiai iš katilo
Šiai sistemai reikalingas katilas, iš kurio aušinimo skystis paskirstomas į grindinį šildymą ir kitas šildymo sistemas (pavyzdžiui, papildomą radiatorių). Atvėsęs skystis grįžta į katilą, kur jis vėl pašildomas. Sistemoje jie taip pat naudoja siurblį, kuris reguliuoja aušinimo skysčio judėjimą. Rekomenduojame įrengti kondensacininį katilą, kuris turi tinkamiausią žemos temperatūros režimą.
Šiame vaizdo įraše specialistas demonstruoja jau paruoštą sistemą, sumontuotą tiesiai iš katilo. Jis pateikia naudingų atsiliepimų apie savo darbą: šiltos grindys iš dvigubos grandinės katilo.

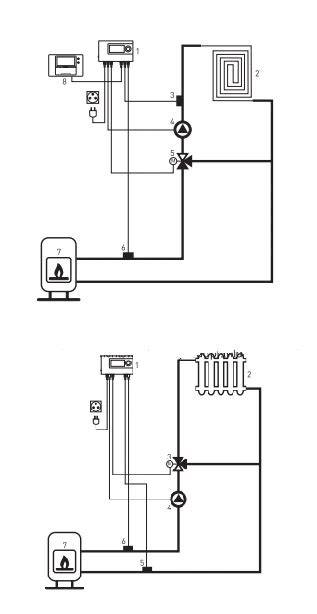

Iš trijų padėčių vožtuvo
Šis jungimo būdas paprastai naudojamas kombinuotose šildymo sistemose. Kadangi katilas tiekia 70-80 laipsnių Celsijaus temperatūros vandenį, o grindinis šildymas pagreitina šilumos perdavimo skystį iki 45 laipsnių, sistema turi atvėsti. Todėl sumontuotas trijų padėčių vožtuvas. Vožtuvo centre sumaišomas karštas vanduo ir atvėsintas grįžtamasis vanduo. Termostatinė vožtuvo galvutė reguliuoja reikiamą temperatūrą (pageidautina 40-45°C).
Neigiamas aspektas - sunkumas tiksliai paskirstyti šaltą ir karštą vandenį. Kartais į grindų šildymą patenkantis vanduo gali būti per šaltas arba perkarštas. Tačiau dėl paprastumo ir prieinamumo daugelis renkasi šį prijungimo variantą.
Realios grandinės pavyzdys: vaizdo įrašas su trijų krypčių vožtuvo komponentais, montavimo priemonėmis ir klaidų išvengimo patarimais.
Iš siurbimo ir maišymo įrenginio
Sistema yra mišri: radiatorinis šildymo zonos, grindinis šildymas ir siurblinis maišymo mazgas. Maišymas vyksta iš atvėsusio grindinio vandens į pašildytą katilo vandenį. Kiekvienas maišymo mazgas turi balansavimo vožtuvą, kuris tiksliai dozuoja į karštą vandenį įpilamo atvėsinto skysčio kiekį, padedant reguliuoti temperatūrą grindų kontūruose.

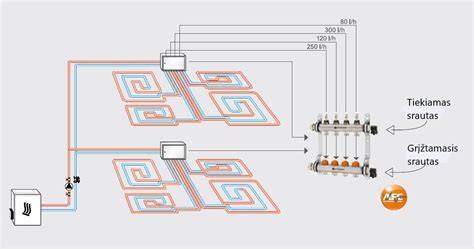

Iš radiatoriaus
Ši sistema dažnai draudžiama daugelyje pastatų, tačiau ten, kur leidžiama, ji įrengiama tiesiai per radiatorių. Šildomas vanduo teka iš radiatoriaus į grindų šildymo sistemą, o atvėsęs vanduo grįžta į radiatorių. Montavimas yra paprastas ir ekonomiškas, tačiau turi trūkumų: vanduo gali būti per karštas grindiniam šildymui, ir radiatorių sistemoje vandens slėgis ne visada pakankamas, todėl gali šildyti tik vieną radiatorių. Ideali vieta - vonios kambarys arba lodžija.
Vaizdo įraše parodytas grindinio šildymo įrengimas tiesiai iš bendro radiatoriaus, įrengimas su kontūrais: virtuvės, vonios kambario ir svetainės.
Klojimo raštai
Yra keli šilumos paskirstymo vamzdžių sistemų tipai. Prieš apžvelgiant diagramas, svarbu suprasti „vamzdžių žingsnį“ - atstumą tarp vamzdžių. Dažnai tai daroma vienodai, tačiau vietose, kur reikia intensyviau šildyti, atstumas gali būti mažesnis, kad būtų daugiau šilumos.
Gyvatė
Serpentiną montuoti lengviausia. Jis dažnai naudojamas mažose erdvėse. Jo šilumos paskirstymas yra mažesnis nei kitų variantų. Standartinis serpantino žingsnis - apie 150 mm (100 mm prie sienos). Diagramoje kairėje matyti, kad vamzdžiai įkaista tik iš vienos pusės, o kita pusė vėsta. Tai pagrindinis šios sistemos trūkumas. Tačiau ji tinka patalpoms, kur reikia šildyti tik vieną kambario dalį, kita dalis turi likti vėsioje.
Du gyvatės tipo grandinės sprendimas - dviguba grandinė. Taip pat yra kampinis „gyvatukas“ iš kampų, kur sienos į išorę. Kampinės gyvatukų dalys šildo sienų pusėse.
Kuo arčiau kambario centro, tuo mažiau šilumos generuojama. Peržiūrėkite vaizdo įrašą, kuriame montuotojas kloja šildymo terpę vingiuotu būdu, ir sužinokite, kaip vingiuotą jungtį prijungti prie siurblio ir kolektoriaus.
Sraigė
Šio tipo grindys yra spiralinės ir efektyviai šildo kambarį, šiluma paskirstoma tolygiai. Montavimas pradedamas nuo kambario krašto, tęsiasi palei sienas į centrą, tada vėl į kraštą. Žingsnis dažniausiai 1 cm, dažnai naudojami 2-3 cm atstumai. Jei kambarys didelis, rekomenduojama padalinti šilumos perdavimo įtraukas į kelias dalis.
Vaizdo įraše technikas žingsnis po žingsnio kloja vamzdžius, duoda patarimų, kaip palengvinti darbą. Dažniausiai kiekvienam kambariui naudojama daug sraigių.
Kombinuota išdėstymo schema
Tai derinys gyvatukų ir sraigių sistemų. Pavyzdžiui, viename kambaryje gali būti sraigtų sistema, o kituose - gyvatukų. Tokiu būdu sujungiama raštų į vieną. Taikoma tik patyrusiems specialistams dėl tikslų šilumos pasiskirstymo visame kambaryje ir galimų šaltų zonų vietų (baldų vietos).

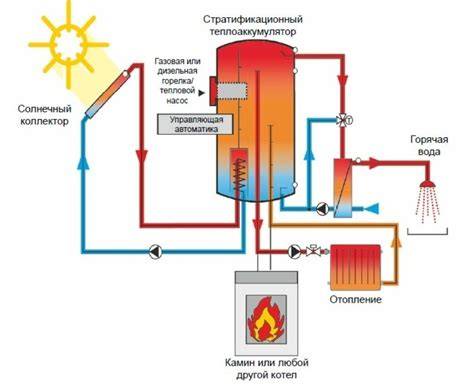

Žemiau pateikiama kombinuotos sistemos schema. Reikalingi patikimai įvertinti kontūrų žingsniai, kolektorių išdėstymas ir kiti automatiniai komponentai.
Kaip parengti grindų įrengimo planą?

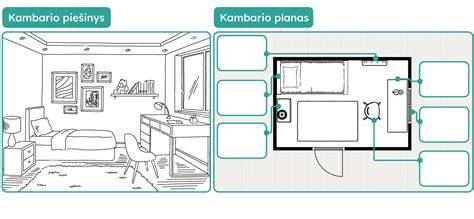

Diagrama sudaroma dar prieš įsigyjant visas medžiagas. Ji padeda tiek įrengti grindinį šildymą, tiek suplanuoti reikalingų medžiagų kiekius. Nubraižykite kambario eskizą, kuriame planuojate klijuoti plyteles. Eskizo braižymas akimis nesuteiks tikslumo. Apsvarstykite kambario plotą ir perkelkite jį į popierių arba kompiuterinę programą.
Šiame vaizdo įraše pristatoma kompiuterinė programa grindų šildymo planams kurti. Programos galimybių apžvalga ir trumpos instrukcijos, kaip ja naudotis.
Šiltų grindų plane turi būti įtraukti: pastato planas (visi aukštai), medžiagos (grindų, sienų, langų, durų), pageidaujama temperatūra, kolektorių ir katilo vieta, išsamus baldų išdėstymas, kambario plotas, vidutinė žieminė aplinkos temperatūra, kito šilumos šaltinio buvimas. Patarimai: grandinės plotas 1 grandinei - apie 15 m², didelėse erdvėse sukurti kelias grandines, ilgiausios grandinės ilgis ir posvyriai turi būti subalansuoti, kad sklandžiai vyktų šilumos paskirstymas.

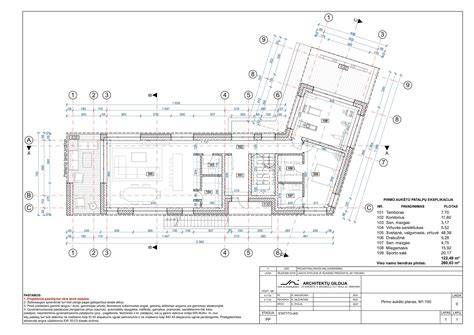

Dviejų aukštų namo planas
Žemiau pateiktame plane pavaizduotas dviejų aukštų grindinio šildymo išdėstymas. Pirmame aukšte naudojama dviejų grandinių „Sraigės“ sistema. Antrame aukšte visame kambaryje taikoma „Sraigės“ sistema, įskaitant vonią ir virtuvę.
Dažni iššūkiai: kambario su sudėtingais sienų išlinkimais išdėstymas
Klojant grindis gali kilti iššūkių dėl lenktų sienų ar dizainerių išklotinių elementų. Naudojama kombinuota klojimo sistema, kai šilumos terpės trasa klojama atsižvelgiant į sienų formą ir kreivumą. Vamzdžių išdėstymo planą žr. diagramose. Skaičiuojant šildymą, taip pat atsižvelgiama į atstumą tarp kambarių.

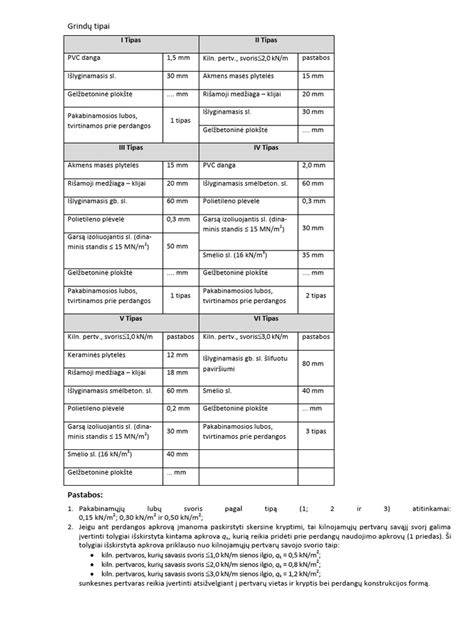

Vandens grindų tipai ir jų konstrukcija
Yra keturi hidroninio grindinio šildymo tipai. Kiekvienas turi skirtingą konstrukciją ir montavimo būdą, su savo privalumais ir trūkumais:
- Modulinės medinės grindys - moduliai su iškirstais profiliais, montuojami ant grindų sijų, tarp sijų izoliuojama, atstumas tarp sijų 600 mm, dažnai naudojami 300 mm tarpai su keraminėmis plytelėmis.
- Medinės grotelių grindys - grotelių konstrukcija su grioveliais, atstumas tarp grotelių - 20 mm, izoliacija tarp sijų, naudojami aliuminio lakštai priklausomai nuo žingsnio (150/200/300 mm).
- Betono sistema - plonas ar tvirtas paviršius, tradiciškai naudojamas naujos statybos projektams.
- Polistirenos sistema - lengva, efektyvi izoliacija, paprastai derinama su kitais kaštais.
Bet kuri sistema reikalauja atskiro projekto su šildymo apkrovos skaičiavimu, kontūrų žingsniu, kolektorių išdėstymu ir kitais automatinių siurblio bei vožtuvų parametrais.
Vandens grindys: įrengimo etapai ir montavimo instrukcijos
Vandens grindys laikomos populiaria ir efektyvi šildymo sistema privataus namo savininkams. Kombinuota sistema tarp rėminės šildymo ir grindų šildymo veikia ilgus metus, tinkamai įrengta apsirūpina komfortu 15-20 metų. Svarbu parinkti teisingą prijungimo schemą, kuri užtikrintų aušinimo skysčio tiekimą ir tolygų kontūrų šildymą.
Kolektoriaus mazgo surinkimas ir prijungimas
Šildymo principas: katilas šildo vandenį, kurį paskirsto į radiatorių arba grindų kontūrus. Prijungimo schema gali būti: trijų krypčių vožtuvas, cirkuliacinio siurblio tipas, rutuliniai vožtuvai su temperatūros davikliais, kolektorius su reguliavimo vožtuvais, įtvirtintais ant grįžos, ir grindų šildymo „sraigė“.
Šukos ir kolektorių mazgai montuojami atskiroje spintelėje. Drenažo čiaupai skirti avariniam aušinimo skysčio nutekėjimui, o balanso vožtuvai - srauto įrangai. Dažnai įrengta automatinė oro išmetimo sistema. Jei nėra atskiro aukščio, gali būti naudojamas kombinuotas mazgas su maišymo funkcija.
Montavimo procesas: projektavimas, skaičiavimai, diagramų sudarymas; fondų paruošimas ir izoliacijos įrengimas; teisingas vamzdžių klojimas ir sujungimas; grandinių užpildymas aušinimo skysčiu ir hidrauliniai bandymai; pilamas lygintuvėlis; klijavimo darbai; prisijungimas prie sistemos ir grandinių balansavimas; eksploatacijos pradžia ir bandymai. Balansavimas yra svarbus, nes kiekviena kilpa turi skirtingą ilgio ir hidraulinį pasipriešinimą.
Vamzdžių sujungimo instrukcijos
Prieš jungiant vamzdžius reikalinga šilumos izoliacija arba gofruoti vamzdžiai. Pirmiausia uždėkite apsauginius elementus, o tada tvirtinimą. Tarp dviejų gretimų grandinių rekomenduojamas 10 cm atstumas. Pasibaigus darbui, grandinės turi būti sujungtos su jungiamosiomis detalėmis. Jei ruošiamasi įdiegti automatinę valdymo sistemą - gali būti naudinga.
Balansavimas ir testavimas
Balansavimas turėtų prasidėti kai kolektorius prijungtas prie tiekimo ir grąžinimo vamzdžių. Išjungus katilą, įjunkite cirkuliacinį siurblį ir nustatykite termostatą iki maksimalaus lygio. Sistemai įprastas slėgis - 1-3 barai. Atidarykite vožtuvus po vieną, nuo ilgiausios kilpos iki trumpiausios, reguliuodami srautą. Palaipsniui didinkite vandens temperatūrą iki norimos, kol kambariai pasieks komforto lygį (tuomet temperatūra gali būti nustatoma termostatu).
Šildymo grandinių poreikiai šiuolaikėje praktikoje
Kai kurie grindų šildymo prijungimo atvejai naudoja kitus variantus, pvz., ECP grandinės prijungimą prie šildymo radiatoriaus. Šiuo atveju sistema gali būti sudėtinga papildomais kontroliniais įrengimais, o šilumos nuostoliai gali būti didesni. Kadangi radiatoriai vasarą nenaudojami, grindys taip pat gali būti šaltos. Daugelyje atvejų reikia šilumos reguliavimo jautrumo - temperatūros jutiklių su vožtuvų mechanizmai automatiškai reguliuoja srautą sujungiant grandines.
Išvados ir vertingos nuorodos
Renkantis grandinę grindų šildymui, svarbu įvertinti šildymo sistemos tipą, kambarių skaičių, naudotas medžiagas ir kitus veiksnius. Jei neturite patirties, rekomenduojama įsigyti paruoštą kolektoriaus-maišytuvo mazgą arba pasikonsultuoti su specialistu. Jei planuojate dirbti patys, pasiruoškite laikyti šią informaciją kartu su projekto brėžiniais ir vamzdžių išdėstymo schemomis.
