Šis straipsnis apima grindinio šildymo vamzdžių ilgių pasirinkimą, jų išdėstymo žingsnius, plokštėmis bei betonu užliejamų ir sausųjų grindų sistemų skirtumus, projektavimo principus, šilumos nuostolių įvertinimą ir praktinius patarimus montavimui.
Grindų šildymo sistemos pagrindai ir ilgio svarba
Grindinio šildymo sistema yra žematemperatūrinė, o grindų paviršiaus temperatūra paprastai siekia apie 24 laipsnius C, o esant didesniems šilumos nuostoliams gali būti 27-28 laipsniai C. Keičiamas ilgio ir žingsnio santykis, kad užtikrintume vienodą šildymo paskirstymą ir patogumą.
Didžiausia svarba ilgiui yra hidraulinis balansas: per ilgi kilpos gali reikalauti daugiau vandens ir didesnio kolektoriaus balanso, o per trumpos kilpos gali sukelti nereikalingą kondensavimą ir netolygų šildymą. Todėl vieno kontūro ilgis neturėtų viršyti 100 m, o ilgio ir žingsnio derinimas turi užtikrinti vientisą paviršiaus temperatūrą visoje patalpoje.
Vamzdžio skersmens ir ilgio ryšys
Dažniausiai Lietuvoje grindų šildymo vamzdžiai yra 16 mm arba 20 mm skersmens. 16 mm vamzdis yra standartinis pasirinkimas daugumai gyvenamųjų namų ir tinka 15-25 cm žingsniui, o 20 mm vamzdis naudojamas kai kilpos ilgis turi būti didesnis arba hidraulinis pasipriešinimas turi būti mažesnis, pavyzdžiui iki 120-150 m kilpos ilgio.

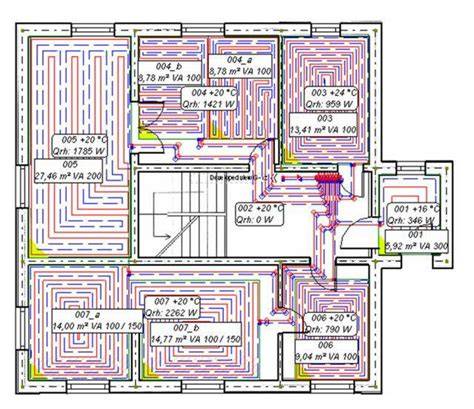

Vamzdžių išdėstymas turi būti planuojamas taip, kad ilgiausios kilpos būtų paskirstytos tarp skirtingų kambarių; nerekomenduojama viename kolektoriuje jungti kilpų su labai skirtingais ilgiais, nes tai apsunkina hidraulinį balansavimą.
Žingsniai grindyse - ką rinktis praktikoje
Standartiniai žingsniai: 10 cm, 15 cm, 20 cm, 25 cm ir 30 cm. Juos pasirinkti lemia patalpų paskirtis, grindų danga, šilumos poreikis bei energetinės sistemos charakteristikos.
- 10 cm žingsnis - maksimaliai tankus, dažniausiai naudojamas labai mažiems plotams arba kur būtina aukšta šilumos intensyvumas, tačiau yra brangus ir hidrauliškai sudėtingas.
- 15 cm žingsnis - dažnas vonios, koridorių ir mažesnių plotų pasirinkimas, užtikrina tolygų šildymą su geru invaziniu efektu.
- 20 cm žingsnis - populiariausias Lietuvoje, tinka daugumai gyvenamųjų patalpų, subalansuotas tarp efektyvumo ir kainos.
- 25-30 cm žingsniai - taikomi gerai izoliuotuose namuose arba kai grindų šildymas yra tik papildomas šilumos šaltinis, o atskiros zonos gali turėti mažesnį šilumos poreikį.
Kaip apskaičiuoti reikiamą žingsnį ir vamzdžio skersmenį
Projektavimo stadijoje žingsnio nustatymas atliekamas atsižvelgiant į patalpos šilumos poreikį (W/m²), tiekiamo vandens temperatūrą, vamzdžio skersmenį ir grindų dangos šiluminį laidumą. Lietuvoje tipiniam gerai izoliuotam namui šilumos poreikis svyruoja nuo 30 iki 60 W/m²; senesniems pastatams - iki 80-100 W/m² ar daugiau.
Vamzdžio skersmens pasirinkimą įtakoja patalpos dydis ir šiluminis apkrovimas: mažoms patalpoms gali būti tinkami mažesni skersmenys (16 mm), didesnėms - 20 mm ar didesni. Svarbu neperspausti vieno kontūro ilgio: rekomenduojama, kad vieno kontūro ilgis būtų ne didesnis kaip 100 m, o galimai kilpų skaičius ir jų ilgiai turėtų būti suderinti tarpusavyje.
Grindų danga ir jos poveikis žingsniui
Grindų paviršiaus šilumos laidumas priklauso nuo dangos. Plytelės ir akmuo gerai pralaidūs šilumai, todėl 20-25 cm žingsnis gali būti pakankamas, o grindų paviršiaus temperatūra pasiekiama greičiau. Laminatas ir medinės grindys yra mažiau laidžios šilumai; daherant tokias dangas, tenka naudoti tankesnį žingsnį arba aukštesnę tiekiamo vandens temperatūrą, tačiau per didelė temperatūra gali pakenkti dangai.
Kilus kilimams, reikėtų planuoti mažesnį vandens temperatūrą arba laikytis kitų šildymo sprendimų, nes kilimas veikia kaip izoliuojantis sluoksnis ir gali sumažinti šilumos perdavimą.
Kintamas žingsnis - ar verta
Taip pat galima taikyti kintamąjį arba dvigubą žingsnį: ties išorinėmis sienomis, langais ir durimis naudojamas tankesnis žingsnis (10-15 cm), o centrinėje patalpos dalyje - retesnis (20-25 cm). Tai suteikia tolygesnį šilumos paskirstymą ir gali būti ekonomiškesnis variantas, bet reikalauja išsamesnio planavimo ir daugiau laiko montavimo metu.
Klaidos ir jų išvengimas
- Klaida Nr. 1: vienodas žingsnis visame name - dažnai skamba patogiai, bet neatitinka įvairių kambarių poreikių.
- Klaida Nr. 2: per ilgos kilpos - gali lemti didelį temperatūros nuotėkį kilpos pabaigoje; rekomenduojama 16 mm vamzdžiui iki 80-100 m, 20 mm - iki 120-150 m.
- Klaida Nr. 3: nepakankama izoliacija - prarandama dalis šilumos į gruntą; rekomenduojamas storis pirmam aukštui 10-15 cm, tarpaukštinėms perdangoms 3-5 cm.
- Klaida Nr. 4: nepakankamas hidraulinis balansavimas - būtina sureguliuoti srautus kolektoriuje, norint, kad kiekviena kilpa gautų tiek vandens, kiek jai reikia.
Sistemų projektavimas, įrengimas ir kontrolė
Projektas yra būtinas norint įvertinti namo šilumos nuostolius, pasirinkti vamzdžių skersmenį ir žingsnį, apskaičiuoti šilumos paskirstymą ir srautą kontūruose. Vamzdžių paskirstymas turi būti toks, kad pratekiant vanduo pasiektų visus kontūrus be nepageidaujamo slėgio kritimo. Kontrolės sistema apima termostatus, pavaras ir balansuojančias armaturas, o modernūs AFC kolektorių sprendimai leidžia automatiškai balansuoti srautus ir išlaikyti pastovų slėgį bei temperatūrą kontūruose.
Grindų šildymo projektas gali būti sudėtingas, bet teisingas įrengimas užtikrina aukštą komforto lygį ir efektyvumą. Svarbu, kad projektą atliktų šilumos inžinierius, o diegimas būtų savalaikis ir kokybiškas. Taip pat rekomenduojama integruoti automatinę reguliaciją, siekiant išvengti vėlsčių ir užtikrinti nuolatinį temperatūros komfortą bei efektyvumą.
Praktiniai patarimai montuojant grindinio šildymą
- Gaukite išsamų patalpų skaičiavimą iš projekto - tai padės tiksliai nustatyti žingsnį ir vamzdžio skersmenį kiekvienai patalpai atskirai.
- Investuokite į kokybišką izoliaciją - tai atsiperka greičiau nei bet kuris kitas sprendimas.
- Pasirinkite kokybiškus vamzdžius su ilga garantija ir atitinkančius EN reikalavimus.
- Neatsisakykite hidraulinio balansavimo - tai vienkartinė procedūra, užtikrinanti, kad sistema veiktų pagal projektą.
- Draudžiama viename kolektoriuje sujungti labai skirtingų kilpų ilgių; planuokite taip, kad kilpos būtų kuo panašesnės.
Teisingai suprojektuota ir įrengta grindinio šildymo sistema gali ženkliai pagerinti komfortą, sumažinti energijos sąnaudas ir užtikrinti ilgalaikį patogumą namuose. Šio proceso metu svarbiausia - detali projektavimo informacija, kokybiški komponentai ir profesionalus įrengimas bei tinkama sistemos kontrolė.
Grindinio šildymo projektavimas, išdėstymas ir balansavimas | „Toolbox Talks“
Turėkite omenyje, kad grindinio šildymo vamzdžiai turi tarnauti daugelį dešimtmečių, todėl svarbu rinktis patikimus gamintojus, kruopščiai projektuoti sistemą ir užtikrinti tinkamą priežiūrą. TECE, Pipelife, HENKO ir panašūs gamintojai siūlo įvairius sprendimus, o modernios jungčių technologijos leidžia lengviau sujungti vamzdžius ir užtikrina patikimą sandarumą.
