GPK profilio montavimo instrukcija: viengubo karkaso pertvara W112 su dviguba gipso kartono plokščių danga

Gipso kartono pertvaros montavimas gali būti greitas ir efektyvus, kai kruopščiai suplanuojama konstrukcija ir naudojamos tinkamos medžiagos. Šiame straipsnyje išsamiai pateikiama, kaip įrengti W112 pertvarą - viengubo metalinio karkaso pertvarą su dvigubos plokštės dangos sistema, įskaitant žingsnius, reikalingas medžiagas, įrankius ir praktines rekomendacijas.

Reikalingos medžiagos ir įrankiai

1. Perimetriniai UW profiliai (išeiga: 0,7 m/1 m²). 2. Statramstiniai CW profiliai (išeiga apie 2,0 m/1 m²). 3. Įsukama mūrvinė su plastikine įvore Drehstihdubel K6/35 skirta perimetrinii UW profiliui tvirtinti prie grindų ir lubų, taip pat kraštinių CW profilių tviratinimui prie besiribojančių sienų (išeiga 1,6 vnt./1 m²). 4. Sandarinimo juosta Dichtungsband (klijuojama ant UW profilio nugarėlės) arba Trennwandkitt sandarinimo mastika (išeiga: 0,3 vnt/1m²).5. Skiriamoji juosta Trenn-Fixx (skirta slydimo siūlėms). 6. Gipso kartono plokštės Blue, montuojamos dviem sluoksniais (išeiga apie 4 m²/1 m²).7. Diamantschrauben XTN savisriegiai Blue plokštėms tvirtinti: 23 mm ilgio pirmam sluoksniui, 38 mm ilgio antram sluoksniui (išeiga apie 14 vnt./1 m² pirmam sluoksniui; 30 vnt./1 m² antram sluoksniui).8. Uniflott gipsinis siūlių glaistas (išeiga apie 0,8 kg/1 m²).9. Kurt siūlių armavimo juosta.10. Tiefengrund giluminis gruntas (pagal poreikį).11. Mineralinė vata Knauf Insulation TP115 (storis priklausomai nuo statramstinio CW pločio).12. Oblius skersinėms siūlėms nusklembti.13. Rasphelhobel trintuvė kraštams lyginti.14. Elektrinis suktuvas.15. Schraubgriffspachtel arba Kleine Traufel mentelės siūlių glaistymui.16. Pjovimo įrankiai profiliams ir plokštėms.17. Tvirtinimo elementai mūriui, betonui ir medienai (mūrvinės, betonvinės, savisriegiai į medieną).

1 žingsnis: konstrukcijos planavimas

Būtina iš anksto suplanuoti: garso izoliacija ir priešgaisrinė sauga, patalpos drėgmės pobūdis, ar bus drėgmės veikiamos patalpos, aukštis (pasirenkant profilio plotį), durų angos, papildomos apkrovos. Pasirinkus vieną iš populiariausių - Knauf W112 - remiantis techniniais duomenimis, pasirenkamos Blue plokštės ir 100 mm CW pločio profilių karkasas. Šios alternatyvos užtikrina dvigubą plokščių dangą ir gerą garso izoliaciją.

2 žingsnis: paruošiamieji darbai

Prieš montuojant karkasą patalpa turi būti išvalyta. Ant švarių grindų pažymėkite būsimos pertvaros kontūrą, žymėkite angas ir atsparumo apkrovoms elementus. Pagrindas karkaso montavimui turi būti lygus, be tarpų. Jei yra nelygumų, juos pašalinkite tinkuojant, glaistant ar naudojant sandarinimo priemones (pvz., Trennwandkitt).

3 žingsnis: perimetrinių profilių montavimas

1. Pasimatuokite ir atkirpkite reikiamo dydžio profilius.
2. Ant UW profilio nugarėlės klijuokite Dichtungsband sandarinimo juostą, kuris užsandarina nedidelius pagrindo nelygumus (iki 2 mm); didesni nelygumai - naudokite Trennwandkitt mastiką.
3. Perimetrinį karkaso profilį pritvirtinkite prie pagrindo grindų ir lubų plėtojant tvirtinimo taškus (grindų ir lubų atstumas ≤ 100 cm aukštuose iki 3 m, arba ≤ 50 cm virš 3 m).
4. Patikrinkite vertikalumą tvirtinimo metu ir įsitikinkite, kad konstrukcija yra plokščia ir lygė.
5. Tvirtinant perimetrinį profilį, laikykitės tikslių atstumų ir užtikrinkite, kad kampe liktų tarpai plokštėms pritaikyti.

4-5 žingsniai: statramsčių išdėstymas ir CW profiliai

1. Žymėkite CW statramsčių vietas, įstatykite durų angas (jei jų būtina). Vertikalūs CW statramsčiai turi būti įstatomi į UW profilius gulekšniaisiais pagrindais.
2. Perimetriniai CW profiliai su dviem sandarinimo juostomis ant nugarėlių - klijuotos gumines juostas arba pasirinktas mastikas. Tvirtinimas prie sienos turi būti ≤ 100 cm atstumais, o tvirtinimų taškų skaičius - ne mažiau kaip 3 taškai.
3. Gulekšniai CW profiliai turi būti įstatomi laisvai be įvaržos, tarp jų viršuje palikite 10 mm tarpo, o visos nugarėlės turi būti vienoje kryptimi.

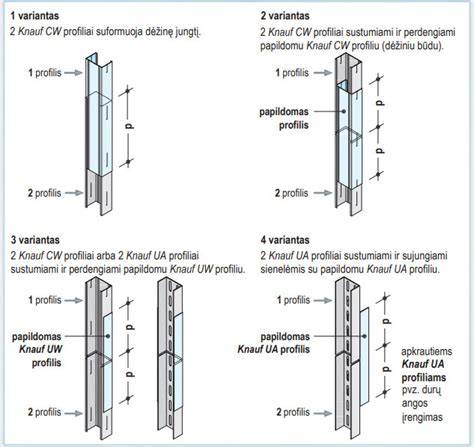

4. Jei reikia ilginimo, atlikite tai laikantis kryptingumo ir sutvirtinimo taisyklių (glekšnies sujungimai su UW profiliu).

6-7 žingsniai: skiriamosios juostos klijavimas ir gipso kartono plokščių tvirtinimas

6 žingsnyje klijuokite Trenn-Fixx skiriamąją juostą ant šoninių sienų ir lubų, arba ant UW perimetrinių profilių, paliekant išsikišusias 5 cm dalis prieš plokščių montavimą. 7 žingsnyje gipso kartono plokštės tvirtinamos savisriegiais į karkasą; atstumas tarp savisriegių priklauso nuo plokščių sluoksnių skaičiaus ir storio. Pirminiam sluoksniui - kas apie 750 mm, antrui sluoksniui - kas apie 250 mm (atsižvelgiant į sienos tipą).

Minimalus atstumas tarp savisriegio ir plokštės krašto turi būti 10-15 mm, atsižvelgiant į dengiamą jungtį. Svarbu nepersistengti su įveržimu - laikykite prispaudimą, būtina, kad glaistas kuo geriau priliptų. Jei plokščių sluoksniai montuojami skirtingais kryptimis, laikykitės vienos krypties viena sluoksniuose ir nevairykite skirtingose vietose. Jei montuojama ant drėgnų patalpų ar planuojama papildoma apsauga, naudokite drėgmei atsparias plokštes (pvz., Blue arba Silentboard).

8-9 žingsniai: siūlių glaistymas ir antras plokščių sluoksnis

1. Sumontavus pirmąjį sluoksnį, užglaiskite siūles glaistu (Uniflott), įdėkite armavimo juostą ir uždenkite antru glaisto sluoksniu.
2. Po džiūvimo papildomai nupjaukite skiriamąją juostą Trenn-Fixx.
3. Antro sluoksnio plokštės montavimas - užtikrinkite, kad siūlės nesutaptų su pirmojo sluoksnio siūlėmis; naudokite ilgesnius savisriegius, kad įsuktų į pirmąjį sluoksnį ir į karkasą.
4. Antrojo sluoksnio siūlės užglaistomos glaistu, armuojamos popierine Kurt juosta, o paviršius išlygintas.

10 žingsnis: deformacinės siūlės ir galutinis paviršius

Deformacinės siūlės būtinos didesniems plotams ar esant temperatūros/drėgmės pokyčiams. Įrengiama slydimo jungtis su specialiomis juostomis (pvz., Trenn-Fix). Pasidleikio siūlės užglaistos glaistu ir užklijuotos juostos vietos nupjaudomos - tai užtikrina tarpusavio judėjimą be įtrūkimų.

Durų angos formavimas

Durų angai naudojami CW arba UA profiliai, atsižvelgiant į durų svorį ir plotį. Jei pertvara aukšta (>2,6 m) ir durų plotis didesnis (>0,9 m) bei svoris didesnis (>25 kg), šoniniai profiliai turi būti papildomai sustiprinti UA profiliu nuo grindų iki lubų. Žingsniai ir atstumai laikomi pagal techninius Knauf bukočių bei sistemų lenteles.

Lubų ir sienų sandaros, montavimas

Luboms naudojami UD ar CD profiliai; atsižvelgiant į apkrovą - pasirinkite pakabas (tiesioginio tvirtinimo, inkarines spyruoklines ar Nonius tipo). Perimetro UD profilių nugarėlės klijuojama amortizacinė juosta, o prie jų - Dichtungsband sandarinimo juosta. Trenn-Fix išlaiko slankiojo jungtį tarp lubų ir sienų. Norint išvengti įtrūkimų, sutvirtinimai atliekami tik laikantis nurodymų ir su papildomomis jungtimis (Kreuzverbinder).

Gipso kartono plokščių tipai ir pasirinkimas

Gipso kartonas dažnai siūlomas kelių tipų: White (standartas), Blue (garso izoliacija, ugniai atsparus), Red (padidinta garso izoliacija ir priešgaisrinė apsauga), Silentboard (ypač aukštas garso izoliacijos lygis). Plokščių tankis didinant sistemos garso izoliaciją. Drėgmei atsparios plokštės naudojamos vonios ar baseino zonose (Green).

Praktiški patarimai ir dažnos klaidos

• Nesiimkite montuoti plokščių be tinkamos schema; laikykitės įvardintų žingsnių ir įrankių komplekto.
• Renkantis profilius įsitikinkite dėl jų storio ir antikorozinės dangos klasės (C1, C2, ar aukštesnės C3/C5M drėgnoms patalpoms).
• Stenkitės įrengti deformacines siūles kas 10 m lubų krašto ilgio; esant sudėtingoms luboms - papildomi išlyginimo sprendimai.
• Durų angos turi būti išdėstytos taip, kad jų siūlės nesutaptų su pertvaros profilių siūlėmis.
• Įsukant savisruos į plokštę, įsitikinkite, kad galvutė ne įbrėžia kartono, o palieka 10 mm ar daugiau užlanką.

Įrankiai ir papildomi patarimai

Gipso kartono skyriai reikalauja tikslumo ir kruopštumo; mechaniniai plokščių keltuvai ir papildomi įrankiai palengvina sunkias darbus. Patalpos dydžiui pritaikykite planą, kad žinotumėte, kiek medžiagų reikia, ir kur įrengti jungtys. Jeigu darbas planuojamas savarankiškai, įvertinkite laiką, įrangos prieinamumą ir galimas klaidas. Specialistų įsitraukimas užtikrina kokybę ir saugumą.

Medžiagų išeigos ir biudžetas

Orientacinės išeigos vienam kvadratiniam metrui pertvaros pateikia vertikalius CW profilius (1,8 bėginio metro/m²) ir horizontalinius UW profilius (0,7 bėginio metro/m²). Profilio plotis gali būti 50, 75 arba 100 mm. Pirmam gipso sluoksniui - 9 vnt./m², suklijuojant plokštes kas apie 75 cm. Antrajam sluoksniui - 24 vnt./m², suklijuojant kas apie 25 cm. Atstumas tarp savisriegių ir tvirtinimo taškų nurodomas lentelėse, o per visą jos montuojimo laiką būtina laikytis vieningų siūlių kryptčių, vengti kryžminių jungčių.

Dažnai didesniems plotams rekomenduojama naudoti dviejų sluoksnių plokštes (Blue ar Silentboard), kurių svoris ir tankis pagerina garso izoliaciją ir atsparumą ugniai. Taip pat atsižvelkite į apkrovos klasę: jei viršija 0,3 kN/m², naudokite pakabas su didesniu pralaidumu ar Nonius tipo pakabas. Jei apkrova didesnė nei 20 kg/m², tikslina planą kartu su karkaso inžineriniais sprendimais.
