Vėdinimas vaidina svarbų vaidmenį planuojant nedidelius privačius namus, daugiaaukščius, gamybinius, gamybinius, administracinius pastatus ir įstaigas. Visų pirma, nuo tinkamo patalpų vėdinimo organizavimo priklauso žmonių sveikata. Todėl įrengiant vėdinimo sistemas labai svarbus teisingas vėdinimo vamzdžių pasirinkimas.
Viena iš populiariausių išorinių vėdinimo kanalų įrengimo medžiagų yra sumuštinis vėdinimo vamzdis. Tačiau kalbant apie virtuvės gaubto prijungimą prie vėdinimo sistemos, dažnai naudojamas gofruotas vamzdis. Daugelį tipų remonto darbus galima atlikti savarankiškai. O gaubto prijungimas prie vėdinimo sistemos yra vienas iš tokių atvejų. Sutikite, kad net nepatyręs namų meistras gali susidoroti su šiuo lemiamu etapu. Ypač kai aliuminio gofruotė naudojama kaip oro kanalas piešimui. Šios rūšies statybinės medžiagos montuojant nereikalauja ilgametės patirties ir specialių žinių.
Gofruotų vamzdžių tipai ir jų savybės
Statybininkai ir namų amatininkai aktyviai naudoja gofravimą kaip svarbų elementą organizuojant ryšius. Jo populiarumą lemia didelis stiprumas, dydžių ir medžiagų įvairovė bei ilgas tarnavimo laikas.

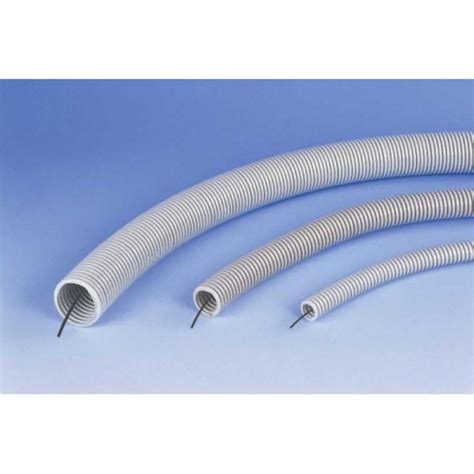

Gofruotas vamzdis statybinių medžiagų rinkoje pateikiamas įvairiausiomis galimybėmis - tai yra mažo skersmens spalvoti modeliai, pagaminti iš plastiko, ir rimtas trupelio gofruotas iš nerūdijančio plieno. Medžiaga, dydis, spalva, kaina - visa tai bet kuriam pirkėjui.
Savo išvaizda gofruotas yra stačiakampis ir apvalus. Norėdami įsigyti virtuvės gaubtą, nusipirkite apvalų kanalą. Gofruoto stačiakampio skerspjūvio variantai dažniau naudojami gamyboje ir sandėlyje.
Dažnai galite rasti gofruotų vamzdžių, pagamintų iš tokių medžiagų:
- Cinkuotas plienas
- Nerūdijantis plienas
- Aliuminis
- Tekstilė
- Aukšto ir žemo slėgio polietilenas
- Polivinilchloridas
Apimtis priklauso nuo medžiagos rūšies ir gatavo produkto skersmens. Norėdami įrengti buitinę ventiliaciją, jie dažnai perka gofruotą medžiagą iš aliuminio ir nerūdijančio plieno.

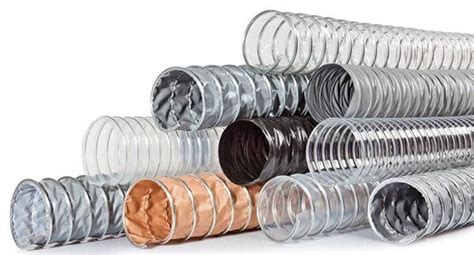

Pagal gofruotų vamzdžių gamybos būdą jie skirstomi į:
- Vielos rėmas
- Spiralinė žaizda
Pirmasis gaminio tipas yra metalinis rėmas, padengtas aliuminio folija arba polimerine plėvele. Tai yra lankstūs ortakiai. Jie turi galimybę grįžti į pradinę formą be deformacijų, ištempę gofruotę per visą ilgį.
Spiralinės žaizdos gofras pagamintas iš nerūdijančio ir cinkuoto plieno, iš aliuminio. Tai kainuoja žymiai daugiau nei rėmelių analogai.
Antrojo tipo ortakiai yra pagaminti iš metalinių juostų. Gatavas produktas yra pusiau lankstus - jis gali ištempti 2-3 kartus, tačiau negali grįžti į pradinę būseną. Turėsite pasistengti, kad tokiam vamzdžiui būtų suteikta norima forma, ir deformacijos pėdsakai bus aiškiai matomi.
Daugelis gamintojų siūlo lankstų gofravimą su šilumos izoliacija ir be jos. Pirmasis variantas leidžia išplėsti produktų naudojimo sritį. Taigi, naudojant keturių sluoksnių lanksčius vamzdžius, galima įrengti ventiliacijos kanalus tiek patalpų viduje, tiek išorėje.
Tinkamo vamzdžio pasirinkimo gairės
Didelis plastikinių ortakių pasirinkimas, kurį siūlo pardavėjai, gali būti sudėtingas pasirenkant tinkamą vamzdžio variantą organizuojant ventiliaciją. Todėl, norėdami nusipirkti tinkamą produktą, turėtumėte vadovautis šiais parametrais:
- Skersmuo ir ilgis
- Produkto medžiaga
- Kokybė
- Kaina
Skersmuo turi atitikti rekomendacijas, pateiktas įsigyto gaubto modelio instrukcijose. Jei gyvenate prie didesnio ar mažesnio varianto, tada brangi įranga geriausiu atveju gali nesutvarkyti savo funkcijų pašalinti kvapus iš virtuvės, o blogiausiu atveju - išdegti dėl viršįtampio.
Eidami į parduotuvę nusipirkti gofruotės, turite atidžiai ištirti technines gaubto savybes ir prieš pirkdami nebijokite išmatuoti prekės.
Nereikia ignoruoti gamintojo pateiktų rekomendacijų. Kartais su gaubtu tiekiamas oro kanalas. Puiku, jei tinka konkrečiu atveju - pakaks ilgio, o medžiaga tiks. Priešingu atveju turėsite savarankiškai apsilankyti statybinių medžiagų rinkoje ir nusipirkti tinkamesnį variantą.
Kita situacija, kai kartu su gaubtu jie iškart siūlo nusipirkti gofruotę. Čia reikia būti ypač atsargiems, nes pardavėjui ne visada rūpi kliento patogumas. Jis gali pasiūlyti pasenusių ar per brangių prekių. Tokiu atveju ilgis turi būti išmatuotas iš anksto, kad nepirktų papildomų skaitiklių, pasitikėdami pardavėjo patirtimi.
Originalios formos ventiliacijos vamzdis yra 60-70 cm ilgio, tačiau ištemptas 3 metrais. Verta apsvarstyti perkant.
Gofravimo ilgis, reikalingas gaubtui prijungti prie ventiliacijos kanalo, matuojamas tapetu. Matavimas turi būti atliekamas nuo įėjimo į išmetimo vamzdį iki įėjimo į sieną. Kelias turėtų būti pasirinktas tiksliai tas, kurį reikia pakartoti vamzdžiu.
Atkreipkite dėmesį, kad gofruotė gali sulenkti, atsižvelgiant į gamintojo nurodytus techninius parametrus. Pavyzdžiui, 180 laipsnių. Galimybė sulenkti tinkamu kampu leidžia nutiesti optimaliausią kelią. Vamzdis bus sumontuotas ištemptoje padėtyje. Reikia atsižvelgti į šį punktą.
Antrasis parametras, turintis įtakos pasirinkimui, yra produkto medžiaga. Kartais spalva tinka plastikinei versijai. Tokiu atveju reikia atsiminti apie didesnį ortakio keliamą triukšmą. Jei ši problema nėra esminė, modelių asortimentą galima išplėsti.
Polietileno gofruotė nenaudojama ventiliacijai. Šie produktai, atsižvelgiant į skersmenį, yra tinkami birių ir skystų medžiagų gabenimui ir siurbimui.
Kad pirkinys nenuviltų, nepamirškite apie įsigytų prekių kokybę patvirtinančius dokumentus. Nebijokite paprašyti pardavėjo kokybės pažymėjimo ir gamintojo garantijos. Be dokumento, turėtumėte atidžiai išnagrinėti gofruotę - joje neturėtų būti įdubimų ar įtartinų įbrėžimų. Nereikia bijoti ištempti lankstaus vamzdžio visą ilgį ir patikrinti, ar nėra tarpų ar skylių - jų neturėtų būti. Jei gofruotė yra abejotinos kokybės, tada geriau atsisakyti jo pirkimo.
Lankstus vamzdis ventiliacijos sistemoje bus montuojamas ištemptu pavidalu. Todėl prieš pirkdami turite atidžiai apžiūrėti tokią būklę.
Svarbi ir kaina. Prieš perkant gerai išnagrinėti panašius kitų gamintojų pasiūlymus, kad nepermokėtumėte. Be to, tai žymiai padės išsaugoti žinias apie norimą ortakio ilgį.
Rinkdamiesi turėtumėte atsižvelgti į tai, kur tiksliai bus naudojamas gofruotas. Jei planuojate jį įrengti gatvėje arba vėdinimo sistemose, kur bus šildymas / aušinimas, tuomet turėtumėte atkreipti dėmesį į modelius su šilumos izoliacija. Patogiau nusipirkti gatavą gaminį, nei savarankiškai izoliuoti lankstų vamzdį.
Montavimo instrukcijos virtuvės gaubtui prijungti
Procesas jungiant gofrą prie gaubto ir ventiliacijos sistemos galės namo meistras. Norėdami atlikti šį darbą, turite:
- Lankstus vamzdis
- Spaustukai
- Aliuminio juosta
- Atbulinio vožtuvo grotelės
- Silikono sandariklis
- Adapteriai nuo apvalios iki kvadratinės (jei reikia)
Paskutinis elementas yra naudingas tuo atveju, kai gaubtas turi kvadratinį arba stačiakampį vamzdį, o gofruotas yra įgytas apvalus. Parduodami mažesnio ir didesnio skersmens adapteriai. Jie turėtų būti naudojami tik prireikus, kad nepablogėtų išmetimo įrangos veikimas.
Gera nusipirkti visas reikalingas dalis su gofruotu vamzdžiu. Tai leis jums pagaminti reikiamą kiekį atsarginių dalių. Visi komponentai būsimam ortakio montavimui turėtų būti parinkti atlikus matavimus būsimo įrengimo vietoje.
Jei jums reikia prijungti 2 ar daugiau lanksčių vamzdžių, galite naudoti aliuminio juostą. Tai gerai sujungia metalinių ortakių medžiagą, jei ji atsargiai priklijuojama prie paviršiaus. Aliuminio juosta gali ne tik sujungti 2 gofrus, bet ir klijuoti atsitiktinai nuplėštą skylę.
Gofruotas vamzdis turi būti ištemptas iki galo. Esant tokiai būsenai, vienas galas turi būti pritvirtintas prie išmetimo vamzdžio. Tvirtinimui būtina naudoti metalinį šakos vamzdį ir sandariklį. Hermetikas turėtų būti tepamas tik ant sauso ir švaraus paviršiaus. Priešingu atveju jis negalės patikimai uždaryti sąnarių.
Tada kas 1,0 metro vertikaliai arba 1,5 metro horizontaliai, klojant gofrą, reikia įdėti papildomus spaustukus. Šie įtaisai užtikrins, kad ortakis būtų tinkamai pritvirtintas. Jei ventiliacijos anga yra tik 0,5-0,8 metro, tada nereikės jokių papildomų spaustukų.
Esant dideliam vėdinimo kanalo ilgiui, nereikėtų daryti aštrių kampų - kiekvienas iš jų sumažins gaubto našumą 10%. Jei prieš įeinant į ventiliaciją daugiau nei 3 metrai, tada reikia pasirinkti galingesnį gaubto modelį arba ištempti gofruotą vamzdį tiesia linija po lubomis, kad sutrumpintumėte kelią. Iš tiesų, kuo ilgesnis kanalas, tuo galingesnė turėtų būti įranga.
Uždėjus papildomus spaustukus, lieka sujungti gofruotę su ventiliacijos anga, įkišant antrą jos galą į atitinkamą skylę sienoje grotelėse. Sieninės ventiliacijos grotelės su integruotu atbuliniu vožtuvu arba be jo. Grotelių jungtys su vamzdžiu taip pat turėtų būti tinkamai apdorotos naudojant sandariklį.
Dabar turite patikrinti įdiegimo kokybę. Norėdami tai padaryti, įjunkite gaubtą ir pritvirtinkite popieriaus lapą - jei jis traukia, tada viskas sumontuota tobulai. Taigi galite pereiti prie dekoro.
Kaip paslėpti gofrą nuo gaubto
Dekoratyvinis paties gaubto korpusas gali būti naudojamas kaip dekoras. Kartais to aiškiai nepakanka. Tada savininkai sujungia vaizduotę, pasirinkdami optimaliausią variantą, pavyzdžiui, paslėpti vamzdį kabamose spintelėse. Tai ypač pasakytina apie įmontuoti tipo gaubtai.
Kartais ventiliacijos kanalas yra paslėptas plastikinėje dėžutėje. Jei jame taip pat sumontuosite foninį apšvietimą, tada niekas neatspės apie metalo gofruotę viduje.
Atsižvelgiant į virtuvės stilių, gofruotas vamzdis gali būti paslėptas po klaidingomis lubomis. Jei kambario baldai yra aukštųjų technologijų stiliaus, tada metalinis gofruotasis organinis indas tilps į bendrą vaizdą.
Pasitaiko, kad ortakis puikiai tinka virtuvės interjerui, yra logiškas tęsinys ir neišeina iš bendros kompozicijos.
Sumuštinių vamzdžių privalumai ir trūkumai (palyginimui)
Nors šis straipsnis daugiausia dėmesio skiria gofruotiems vamzdžiams, verta paminėti ir kitą populiarų vėdinimo sistemos variantą - sumuštinius vamzdžius, kurie taip pat naudojami kaip kaminai.
Tarp vėdinimo sumuštinių vamzdžių pranašumų yra:
- Lengvas dizainas - montuojant pakaks naudoti pagrindines tvirtinimo detales, nenaudojant laikančiųjų elementų;
- Matmenys, kurios nėra reikšmingos ir leidžia sutaupyti daugiau vietos, įrengiant vėdinimo sistemą patalpose;
- Universalumas naudojimo vietose - gali būti naudojamas tiek viduje, tiek lauke;
- Lengvas surinkimas, kuri leidžia esant reikalui vėdinimo sistemai suteikti skirtingas formas, priklausomai nuo pastato išplanavimo;
- Nėra kondensato ir jo atsiradimo sistemos viduje galimybė - realizuojama dėl izoliacijos ir surinkimo savybių;
- Išlaiko šilumą ištraukiamas oras konstrukcijos viduje;
- Yra saugus ugniai vartojamas;
- Nerūdijančio plieno naudojimas išlygina išorinės aplinkos poveikį, užkirsti kelią rūdžių atsiradimui ir dėl to daliniam sunaikinimui pažeidžiant vėdinimo sistemos sandarumą;
- Nereikia montuoti pamatų montuojant sumuštinius vamzdžius.
Kitas sumuštinių vamzdžių privalumas yra priimtina kaina. 1 metro kaina svyruoja nuo 970 iki 2900 rublių.
Pagal konstrukciją „sumuštiniai“ susideda iš dviejų skirtingo skersmens vamzdžių, pagamintų iš labai legiruoto nerūdijančio plieno lakštų. Sujungimas atliekamas naudojant argono suvirinimą. Tarpas tarp dviejų vamzdžių užpildytas specialia termoizoliacine medžiaga, dažnai pagaminta iš bazalto, kurios plotis nuo 25 iki 60 milimetrų.
Šis prietaisas leidžia palaikyti ištraukiamo oro temperatūrą vamzdžio viduje, prieš laiką jo neatvėsinant. Taigi palaikoma normali oro išmetimo iš patalpos trauka.
Verta paminėti, kad sumuštinių vamzdžių izoliacijai naudojama bazalto vata gali atlaikyti iki 1115 °C temperatūrą. Kartu tai nedegi medžiaga ir pasiekusi aukštą temperatūrą tirpsta. Todėl nenuostabu, kad „sumuštiniai“ tokie populiarūs montuojant kaminus.
Sumuštiniai vamzdžiai naudojami ne tik ventiliacijai įrengti, bet ir:
- Privatūs namai, kur jis naudojamas kaip kaminas - oro masėms šalinti iš šildymo prietaisų (krosnių, židinių, katilų);
- Daugiabučiai gyvenamieji namai šiauriniuose šalies rajonuose;
- Gamybiniai pastatai, kurių viduje vykdomi darbai su dideliu šilumos perdavimu (metalo lydymo cechai, stiklo gamybos cechai);
- Grūdų sandėliavimo pastatai.
Reikiamas savybes gaminiai įgyja naudojant specialią technologiją, naudojamą sumuštinių vamzdžių gamybai. Be to, dėl savo konstrukcijos, kurios ypatybė bus aptarta toliau, šie vamzdžiai tinka šildymo įrangai prijungti prie jų. Šiuo atveju jie naudojami kaip kaminai dūmams iš patalpos pašalinti.
Renkantis komponentus vėdinimo sistemai iš daugiasluoksnių vamzdžių montuoti, turėtumėte vadovautis šiomis savybėmis:
- Gamybinės medžiagos stiprumas;
- Užpildymo laipsnis ir šilumos izoliacijos storis;
- Suvirinimo siūlių kokybė.
Nuo medžiagos stiprumas Vėdinimo ir dūmtraukių sistemų tarnavimo laikas tiesiogiai priklauso. Antruoju atveju termoizoliacinė šerdies medžiaga turi atlaikyti mažiausiai iki 700 °C temperatūrą. Kaip užpildą griežtai nerekomenduojama rinktis stiklo pluošto.
Nuo užpildymo laipsnis specialia termoizoliacine medžiaga Tolimesnė sumuštinių vamzdžių panaudojimo vieta priklauso. Taigi, esant vidutiniam storiui ir užpildymo tankiui, sumuštiniai vamzdžiai gali būti naudojami kaip ventiliacija:
- Daugiabučiai ir privatūs pastatai;
- Administraciniai pastatai;
- Perpildytose vietose (prekybos centruose, kino teatruose, sporto salėse ir kt.)
Naudoti gamyklose turi būti naudojami didelio tankio vamzdžiai, užpildyti termoizoliacine medžiaga. Net norint sukurti vėdinimo sistemą privačiose mažose pramonės šakose, užpildymo tankis turi būti maksimalus.
Verta paminėti, kad poliariniame rate, siekiant užtikrinti gyvenamųjų pastatų vėdinimą, naudojami sumuštiniai vamzdžiai su maksimaliu užpildymo laipsniu ir termoizoliacinio elemento storiu.
