Yra skirtingi standartai, apibūdinantys plieninio vamzdžio dydį, skersmenį ir sienelės storį. Daugiausia yra ASME B 36.10, ASME B 36.19. Atitinkama standartinė specifikacija ASME B 36.10M ir B 36.19M. Tiek ASME B36.10, tiek B36.19 yra standartinė plieninio vamzdžio ir priedų matmenų specifikacija. Reikalauti citatos? Siųsti el. Šie vamzdžiai apima besiūlius arba suvirintus tipus ir yra naudojami esant aukštai arba žemai temperatūrai ir slėgiui.

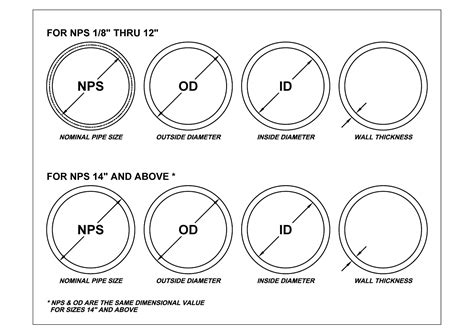

Vamzdis skiriasi nuo vamzdžio (vamzdis prieš vamzdį), čia vamzdis yra specialiai skirtas vamzdynų sistemoms, skysčiams (alyva ir dujos, vanduo, srutos). Naudokite ASME B 36.10M standartą. Šiame standarte vamzdžio išorinis skersmuo yra mažesnis nei 12,75 colio (NPS 12, DN 300), faktinis vamzdžio skersmuo yra didesnis nei NPS (vardinis vamzdžio dydis) arba DN (vardinis skersmuo). Kita vertus, plieninių vamzdžių matmenims faktinis išorinis skersmuo yra vienodas su visų dydžių vamzdžių numeriais. Kodėl mažesnio nei NPS 12 (DN 300) vamzdžio skersmuo yra skirtingas? Pirmiausia, visas vamzdžio dydis turėtų būti nurodytas kaip vardinis vamzdžio dydis (NPS). Antra, nuo NPS 1/8 (DN 6) iki NPS 12 (DN 300) jie yra pagrįsti standartiniu išoriniu skersmeniu (OD). Šis OD iš pradžių buvo pasirinktas siekiant nurodyti vamzdžio matmenis, tačiau kadangi vamzdžio sienelės storis visada yra vidinis skersmuo (ID). Mažiems vamzdžiams yra skirtingas dydis tarp OD ir ID (sienos storis), tačiau, vamzdžio matmenims padidėjus, OD ir ID maždaug tampa vienodi. Taip pat AB SMT B 36.10M priima abu dydžių skirtumus: OD ir ID literatūroje, siekiant tiksliau apibūdinti matmenis.
Vamzdžių tvarkaraštis ir sienelės storis
Kodėl tvarkaraštis svarbus? ASME B36.10M vamzdžių tvarkaraštis nustato sienelės storį ir atsparumą slėgiui. Tvarkaraštis gali būti STD, XS arba XXS, taip pat numeriai kaip 5, 10, 20, 30, 40, 80 ir t. t. Tokiu būdu nustatomas plieninio vamzdžio sienelės storis, kurio reikalinga atlaikyti planuojamą skysčių srautą. Kuo didesnis tvarkaraščio numeris, tuo storesnė paviršiaus vamzdžio sienelė ir didesnis atsparumas slėgiui. “Sch.” santrumpa rodo tvarkaraštį.
Greitojo vamzdžio matmenų būdai: sienelių storis (Sch), vardinis dydis (NPS) ir skerspjūviai. Yra keletas skirtingų aprašymo būdų, pavyzdžiui: “išorinis skersmuo x sienos storis”, arba “NPS x tvarkaraštis”, arba “NPS x WGT klasė”. Taip pat dažnai naudojamas „OD x ID“ arba „OD x NB“ aprašymas.
NPS ir DN: konversijos ir suderinamumas
Kas yra vardinis vamzdžio dydis (NPS)? NPS yra Šiaurės Amerikos standartinių dydžių rinkinys vamzdžiams, naudojamiems aukštam arba žemam slėgiui ir temperatūrai. DN (nominalusis dydis) - išorinis skersmuo, kuris dažnai naudojamas Europoje ir pasaulyje. Konvertavimas: DN = 25 × NPS; NPS = DN ÷ 25. Teisingą konvertavimą padeda išlaikyti, kad vamzdžio išorinis skersmuo ir vidinis skersmuo atitiktų tam tikrą sritį.
Nominalus dydis žymimas skaitmeniniu simboliu, po kurio eina raidė DN, ir po simboliu pažymėkite vienetą milimetrais. Pavyzdžiui, DN50, vamzdis, kurio vardinis skersmuo 50 mm. DN (mm) ir NPS (colių) konvertavimas pateiktas toliau: 6810, 1520, 2530, 4050, 6580, 80. Didesnis arba lygus DN100 skersmeniui ir NPS konversijai: DN = 25 × NPS; NPS = DN / 25.
Vamzdžio svorio klasė ir matmenų tai
Vamzdžio svorio klasė (WGT) rodo sienelės storį anksčiau, tačiau ji vis dar naudojama. Yra trys pagrindinės klasės: STD (standartinis), XS (ypač stiprus) ir XXS (dvigubas ypač stiprus). Anksčiau kiekvienas gaminys turėjo vieną standardinį vamzdį (STD); XS atsirado dėl aukšto slėgio skysčių poreikių, XXS atsirado dėl didėjančio aukštesnio slėgio naudojimo. ASME B36.10 ir B36.19 specifikacijos pateikia atitinkamų tvarkaraščių ir svorio klasės santykį.
Kaip teisingai apibūdinti plieninio vamzdžio matmenis
Išreikštas kaip „vamzdžio išorinis skersmuo × sienos storis“, pvz., 9 88,9 mm x 5,49 mm (3 1/2 colio x 0,216 colio). 114,3 mm x 6,02 mm (4 1/2 colio x 0,237 colio), ilgis 6 m (20 pėdų) arba 12 m (40 pėdų), vieno atsitiktinio ilgio (SRL 18-25 pėdų) arba dvigubo atsiktinio ilgio (DRL).
Išreikštas kaip „NPS x tvarkaraštis“, NPS 3 colių x Sch 40, NPS 4 colių x Sch 40.
Išreikštas kaip „NPS x WGT klasė“, NPS 3 colių x SCH STD, NPS 4 colių x SCH STD.
Dar vienas būdas - „OD x lb/pėda“: OD 3 1/2”, 16,8 svaro/pėdos (gofruotas nerūdijančio plieno vamzdis).
Gofruotas nerūdijantis plienas: privalumai ir taikymas
Nerūdijantis plienas SS304 pasižymi didesniu kietumu ir elastingumu, palyginti su kai kuriomis kitomis medžiagomis. Gofruotas nerūdijančio plieno vamzdis siūlo patikimą suvirinimą ir didelį atsparumą korozijai dėl oksidacijos sluoksnio susidarymo. Dėl šio derinio jis tapo populiarus šildymo ir vėdinimo sistemose, taip pat vandens šildymo grindims ir kitoms pramoninėms taikymo sritims.

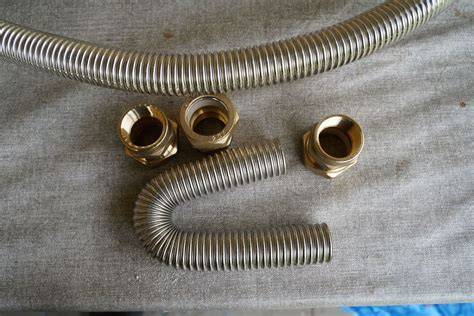

Gofruoti nerūdijančio plieno vamzdžiai dažnai naudojami dėl lankstumo, atsparumo korozijai ir gebėjimo įsitempti į sudėtingas konfigūracijas be suvirinimo. Vamzdžių sienų storis ir išorinis skersmuo (OD) lemia slėgio reitingus, temperatūros ribas bei mechaninį atsparumą. ASME B31 serijos standartai ir ASTM standartai reguliuoja projektavimą, gamybą, bandymus ir montavimą. Pavyzdžiui, ASTM A249 apibrėžia suvirintų nerūdijančio plieno vamzdžių reikalavimus, įskaitant gofruotus variantus.
Apsauga ir diegimas bei praktiniai patarimai
Gofruoti vamzdžiai atlieka apsauginę funkciją: jie sukuria barjerą tarp laidų izoliacijos ir išorinės aplinkos, o jų lankstumas leidžia lengvai formuoti trasas. Vidaus instaliacijoms rekomenduojama rinktis plonesnius gofruotus vamzdžius (16-25 mm skersmens), o lauko ir požeminėms instaliacijoms - sutvirtintus gofruotus vamzdžius su didesniu atsparumu drėgmei, šalčiui, UV spinduliams ir mechaniniam nusidėvėjimui. Požeminėms instaliacijoms būtinai reikalingas tinkamas apsaugos sluoksnis ir tinkama įranga, kuri užtikrina ilgaamžiškumą.

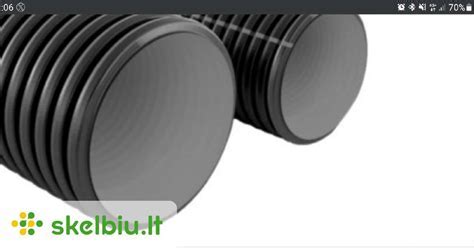

E-kabelita.lt siūlo platų instaliacinių vamzdžių asortimentą: APE vamzdžiai, raudoni požeminiai vamzdžiai bei pilkas vidaus instaliacijai skirtas gofras. Pasirinkimas priklauso nuo instaliacijos tipo, laido skaičiaus, planuojamos plėtros ir aplinkos sąlygų. Svarbu laikytis kelis pagrindinių principų: tranšėjos dugne naudoti bent 10 cm smėlio sluoksnį, rinktis didesnį skersmenį, o ateities siekiams įrengti papildomų kabelių, palikti rezervą.
Techniniai svarstymai apie medžiagas ir siūles
Gofruoti nerūdijančio plieno vamzdžiai gaminami dažnai iš klasių 304 ir 316. 304 turi 18% chromo ir 8% nikelio, gerai atsparus korozijai daugumoje taikymo sričių; 316 prideda molibdeno - didina atsparumą chloridiniuose aplinkose. Vamzdžio gofruotės žingsnis ir gylis lemia lankstumą ir montavimo galimybes. Slėgio reitingai ir temperatūros ribos nustatomi pagal dizainą ir konstrukciją, atsižvelgiant į paskirtį. ASME B31 serijos, ASTM A249 ir kiti standartai reglamentuoja šias savybes, užtikrindami saugų ir patikimą naudojimą skirtingose pramonės srityse.
Apibendrinant, plieninių vamzdžių matmenys ir gofruotų vamzdžių standartai yra tyrinėjami pagal ASME B36.10/B36.10M ir B36.19/B36.19M, taip pat pagal yra naudojamus NPS, DN, STD/XS/XXS, bei OD/ID matmenis. Gofruotų vamzdžių pasirinkimas yra lemiamas dydžio, sesijos aplinkos ir būsimos plėtros poreikių derinimu, o įrengimas turi būti atliekamas atsižvelgiant į saugumo ir ilgaamžiškumo reikalavimus.
