Gipskartonio konstrukcijų karkasas gali būti montuojamas iš medinių tašų arba metalinių profilių. Pastarieji dėl stabilumo ir ilgaamžiškumo bei paprastesnio montavimo naudojami dažniau. Metaliniai profiliai - itin dažna konstrukcinė medžiaga šiuolaikinėje pastatų vidaus apdailoje. Karkasas turi būti tvirtas ir stabilus. Prieš pradedant montuoti metalinį pertvaros karkasą, patalpa turi būti išvalyta. Ant švarių grindų pažymimas būsimos pertvaros kontūras, nurodant, kur joje bus angos, bei karkaso atsparumą apkrovoms didinantys elementai.
Pagrindas karkaso montavimo vietoje turi būti lygus, kad tarp pagrindo ir profilio neliktų tarpų. Savaime suprantama, metalinio karkaso montavimui reikės atitinkamų profilių. Nuo šių aplinkybių priklauso profilių tipas bei papildomų tvirtinimo detalių ir kitų medžiagų kiekiai. Sieniniai arba pertvariniai Knauf profiliai žymimi CW arba UW raidėmis, lubiniai - UD arba CD. C arba U raidė rodo profilių konfigūraciją, W arba D - paskirtį (vokiškai Wand - siena, Decke - lubos). Skaičiai rodo profilio plotį ir sienelės aukštį.
Svarbu žinoti, jog profiliai turi būti tinkamo storio metalo, kad juos kerpant, gręžiant, tvirtinant, jie nelinktų, kad juose tvirtai laikytųsi skardvaržčiai ir kitos tvirtinimo detalės. Karkaso ertmė užpildoma izoliacine medžiaga (priklausomai nuo statybinės fizikos reikalavimų). Jei reikalinga padidinti garso izoliaciją, montuojant karkasą ant perimetrinių UW profilių ir kraštinių CW profilių nugarėlių tepamos dvi sandarinimo masės Knauf Trennwandkitt juostos, profiliai prispaudžiami ir tik tada prisukami prie pagrindo.
Prie lubų ir grindų perimetriniai profiliai - UW gulekšniai tvirtinami mūrvinėmis arba metalinėmis betonvinėmis kas 80-100 cm (kai patalpos aukštis ne didesnis kaip 3 m). Kai pertvaros aukštis > 3 m, atstumas mažinamas iki 50 cm. Ne monolitiniams konstrukciniams elementams naudojami pagrindui tinkami tvirtinimo elementai. Tvirtinant perimetrinį UW profilį prie lubų, reikia dar kartą patikrinti būsimos konstrukcijos vertikalumą. Į horizontalius UW profilius numatytais žingsniais, priklausomai nuo naudojamo profilio pločio ir pertvaros aukščio (standartas yra 60 cm), sustatome vertikalius CW profilius - statramsčius. Patikriname statramsčių vertikalumą, jei reikia, statramsčiai su gulekšniais sutvirtinami specialiu įrankiu Knauf Stanzzange arba kniedėmis. Statramsčiai gulekšniuose turi stovėti laisvai, be įvaržos. Visos montuojamų statramsčių profilių nugarėlės turi būti orientuotos ta pačia kryptimi.
Pertvarų gali būti įvairių tipų, tarp jų ir instaliacinės pertvaros, kuomet viduryje paliekamas tarpas vamzdžiams. Savaime suprantama, statybvietėje yra daugybė situacijų, kuomet ištisinio profilio ilgio nepakanka ir tenka juos ilginti. Tiek horizontalūs, tiek vertikalūs profiliai gali būti ilginami trimis būdais: suleidžiant vieną į kitą, suduriant galus ir sujungiant papildomu CW profiliu, suduriant galus ir sutvirtinant jungtį papildomu UW profiliu. Gipso kartono pertvarų aukštis gali būti iki 12 metrų, o parduotuvėse dažniausiai galima įsigyti profilius iki 4 m ilgio. Dėl to statybos aikštelėje tenka juos ilginti iki reikiamo aukščio.
Klaida, jei vertikalūs Knauf CW profiliai suleidžiami vienas į kitą ir formuojama dėžinė jungtis, bet jie tarpusavyje nesujungiami. Tvirtinant gipskartonio plokštę, savisriegis prasriegia pirmą profilį o sekantį, laisvai įstatytą, atstumia. To nepastebėjus ir palikus, turėsime silpnesnę ir nestabilią pertvarą, nes turime du atskirus profilius, kurie nėra sujungti į vientisą laikantįjį elementą. Kad montuojant plokštę nebūtų atstumas antras profilis, per profilio jungties ilgį šonuose reikia padaryti mažiausiai 3 tvirtinimo taškus sujungiant profilius. Tokia pat klaida pasitaiko ir jungiant CW profilius, kai naudojamas papildomas UW profilis. Kai jungtyje naudojamas papildomas Knauf UW profilis, jungties apačioje ir viršuje reikia padaryti po 3 tvirtinimo taškus. Nors Knauf UA profilių jungti nerekomenduojama, bet kartais tokio sprendimo išvengti nepavyksta, pavyzdžiui, įrengiant angas ar praėjimus aukštose pertvarose. UA profilius prailginti galima keliais būdais: du profiliai sustumiami vienas į kitą ir sujungiami papildomu UA profiliu; platesnius profilius (75-150 mm) reikia dviejų eilių skylių, jungimas atliekamas apačioje ir viršuje su 4 varžtais (po 2 iš kiekvienos eilės).
Jeigu reikia papildomų angų viename profilyje, galima atverti vieną arba dvi angas, priklausomai nuo profilio pločio: 5 cm pločio CW tipo profiliuose galima atverti vieną papildomą angą, kurios plotis 3 cm, aukštis 5 cm. Kai ant pertvaros planuojamos didesnės kabinamų daiktų apkrovos, papildomos angos nerekomenduojamos. UA profilių jungti nerekomenduojama - geriau naudoti vientisus, tačiau kartais tenka atverti angas. Viename UA profilyje galima atverti 2 angas, išlaikant reikiamus atstumus, išskyrus durims įstatyti montuojamus profilius. Durų angos profiliai turi išlaikyti apkrovas: jei bendras pertvaros aukštis > 2,6 m, durų plotis > 0,9 m ir sveria daugiau nei 25 kg, tuomet durų angos šoniniai profiliai turi būti sustiprinti UA profilių nuo grindų iki lubų tvirtinimais.

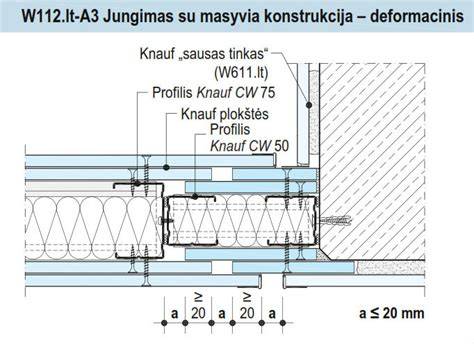

Kadangi skirtingos medžiagos skirtingai reaguoja į drėgmės ir temperatūros pokyčius, įrengiamos deformacinės arba slydimo siūlės. Deformacinėmis siūlėmis vadinamos sandūros tarp gipso kartono ir kitų statybinių konstrukcijų, taip pat siūlės prie galimų pratęsimo vietų. Pastato konstrukcines deformacines siūles būtina atkartoti naujai montuojamoje metalinio karkaso konstrukcijoje. Gipskartonio plokštės nuo kitų statybinių konstrukcijų dalių - mūro, betono, medžio - turi būti atskiriamos skiriamąja juosta Knauf Trenn-Fix, suformuojant mažai pastebimą deformacinę siūlę. Siūlą galima klijuoti tiesiog ant lygaus pagrindo prieš plokščių montavimą. Tarp plokštės krašto ir sienos paliekamas apie 5 mm tarpas, užglaistomas, o siūlė užglaistyta.
Esamos sienų apkalimas gipskartonio plokštėmis - plačiai naudojamas būdas renovacijoje ir naujoje statyboje. Jei išorinė siena papildomai šiltinama naudojant gipskartonio konstrukciją, tarp profilių įspaudžiami mineralinės vatos dembliai, ant jų klojama garo izoliacinė plėvelė. Nerekomenduojama naudoti didesnio nei 5 cm izoliacinio sluoksnio. Laisvai stovinti apkala pagal struktūros tipą atitinką vieną dvigubo karkaso pertvaros pusę. Karkaso montavimo technologija lieka tokia pati kaip ir gipskartonio pertvarų. Atsižvelgiant į apkalos aukštį, atstumas tarp profilių ir jų plotis parenkamas accordingly. Esamų sienų aptaisymas gali būti įrengiamas naudojant tiesiogiai pritvirtintas karkasines konstrukcijas: UD ir CD profiliai. Pirmiausia pasižymimos perimetrinių profilių - gulekšnių ir vertikalių profilių - statramsčių montavimo ašys. Ant grindų ir lubų montuojami perimetriniai UD profiliai; prie lubų ir grindų - UD gulekšniai tvirtinami kas 80-100 cm. Prie esamos sienos pagrindui tinkamomis priemonėmis prisukamos tiesioginio tvirtinimo detalės. Atstumas tarp tiesioginio tvirtinimo detalių negali viršyti 150 cm, bet ne mažiau kaip 3 detalės vienam profiliui. Prie CD profilių prisukama dviem skardvaržčiais Knauf LN 9x11 iš kiekvienos pusės. Kiekvienam pagrindo tipui būtina pasirinkti atitinkamus tvirtinimo elementus.
Šiuolaikinėje statyboje dažnai montuojamos gipskartonio lubos, nes jose patogu paslėpti komunikacijas - vamzdžius, kabelius, ortakius. Lubų karkaso konstrukcija ir naudojamos tvirtinimo bei pakabinimo detalės priklauso nuo to, kokios plokštės bus montuojamos: paprastas gipsover, akustiniai gipso kartonai ar ugniai atsparios plokštės Knauf Aquapanel drėgnoms patalpoms. Prieš tvirtinant karkasą prie lubų, vizualiai patikrinama lubų kokybė. Tvirtinimo priemonės parenkamos atsižvelgiant į pagrindo tipą. Pakabų tvirtinimui negalima naudoti mūrvinių su polimeriniais kaiščiais; naudoti tik grynai metalines betonvines, taip pat negalima tvirtinti kabamų lubų ant tinkuotų lubų su medinėmis balanomis. Negalima klijuoti plokščių prie lubų. Jungties vietoje sienos plokštuma turi būti lygi. Esant reikalui, ji išlyginama papildomomis priemonėmis (gipsiniu glaistu arba tinku).
Prie esamų sienų UD profiliai tvirtinami pagrindui tinkamomis tvirtinimo priemonėmis, pvz., mūrvinėmis kas 80-100 cm. Jeigu UD profilis tvirtinamas prie medinės perdangos, naudojami savisriegiai, jei prie betoninės - betonvinės. Luboms rekomenduojama rinktis standžias pakabas, nes lubos bus stabilesnės ir mažiau trūkinės. Prie medinės perdangos pakabos tvirtinamos savisriegiais, prie betoninės - metalinėmis mūrvinėmis. Sumontavus pagrindinius profilius, montuojami apatiniai montavimo profiliai. Lubų konstrukcijos aukštis susideda iš pakabos, karkaso ir apkalos. Leistinieji pagrindinių ir montavimo profilių tvirtinimo atstumai parenkami pagal sistemos tipą ir apkrovos klasę. Jei lubų apkala daugiasluoksnė, atskiri plokščių sluoksniai montuojami perstumtomis sandūromis pagal klojimo schemą. Kiekvienas plokščių sluoksnis tvirtai prispaudžiamas prie pagrindo konstrukcijos ir atskirai pritvirtinamas. Tvirtinant 1-ąjį plokščių sluoksnį atstumus tarp savisriegio galima padidinti maks. iki 500 mm, o antrajam - nedelsiant. Jei apkala daugiasluoksnė, būtina siūlių glaistu, pvz., Knauf Uniflott, užglaistyti, nenaudojant armavimo juostos 1-ojo plokščių sluoksnio išilgines ir skersines siūles bei jungtis su kitomis konstrukcijomis.
Lubas su pertvara galima sujungti dviem būdais: įrengiant slydimo ar šešėlinę siūlę. Geriausias sprendimas - įrengti šešėlines siūles, leidžiančias lubų konstrukcijai judėti laisvai, ypač dideliems plotams. Kitas būdas - slydimo jungtys su sandūros juostomis. Tokios jungtys privalo būti įrengiamos didesnio ploto luboms. Slydimo jungtį įrengiama naudojant sandūros juostas, kurios užtikrina tolygų plaukiojantį siūlės plotą. Knauf Trenn-Fix juosta naudojama kaip pagrindinė sandūros juosta; jos kraštas plonas, todėl klijai neprilipo prie sienos matomoje dalyje. Papildomai profilis padengiamas Knauf Trennwandkitt sandarinamąja mastika. Po plokščių sumontavimo, siūlė užpildoma glaistu, o iškyšusi dalis nukerpama aštriu peiliu.
Gipskartono pertvaros karkaso montavimas: prieš pertvaros montavimą pasižymime jos kontūrą ant grindų ir lubų, storį, durų angos vietą. Perimetrui naudojami UW profiliai, statramsčiams - CW profiliai. Perdangos plokštėms pritvirtinti naudojamos tinkamos mūrvinės arba medienos savisriegiai. Kai pertvara aukštesnė nei 3 m, tarpai tarp perimetrinių profilių - 50 cm; kai iki 3 m - 100 cm. Pertvaros kampuose paliekamas tarpas; tarp perimetrinių profilių - vienai, dviem arba trims plokštėms. Žingsnis priklauso nuo pertvaros aukščio. Jei pertvarai nekeliami dideli reikalavimai, pakanka vieno plokščių sluoksnio; dviejų sluoksnių pertvara turi geresnes garso izoliacijos savybes. Vonioje ar drėgnose patalpose dažnai naudojamos specialios plokštės (pvz., Knauf Blue ar Silentboard) dėl geresnės garso izoliacijos ir atsparumo smūgiams.
Gipso kartono pertvaros karkaso montavimo proceso eiga: paženkliname kontūrus, parenkame tinkamus profilius, klijuojame Dichtungsband tarp perimetrinių profilių, o horizontalių profilių nugarėlėms įklijuojame akustinį hermetiką Trennwandkitt, jei reikia. Prie perdangų profilius tvirtiname cemento mūrvinėmis arba medienos savisriegiais. Kai pertvara iki 3 m aukščio, perimetriniai profiliai tvirtinami kas 100 cm; virš 3 m - kas 50 cm. Pertvaros kampe paliekamas tarpas plokštėms. Vertikalūs statramsčiai turi stovėti laisvai, o jų nugarėlės nuosekliai turi būti vienoda kryptimi. Elektros instaliacijai paliekamos kiaurymės vienoje eilėje. Prie CO profilinių jungčių reikia laikytis tvirtinimo reikalavimų ir naudoti specialias žnyples kniedėms.

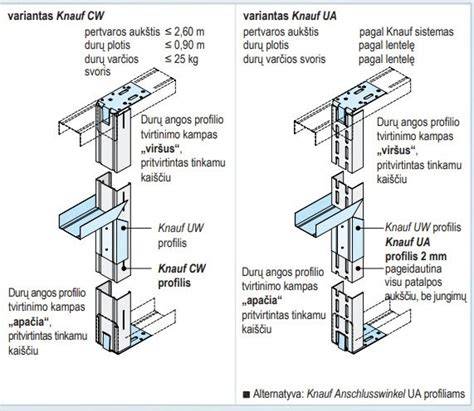

Grįžtant prie lubų: lubų profilių žingsnis priklauso nuo plokščių svorio; UD profilių tvirtinimo taškai - maždaug kas 100 cm. Dviejų lygių lubų karkaso montavimui naudojamos papildomos detalės: pakabos, profilio susikirtimo jungčių detalės, specialios prailginimo detalės CD ir UD profiliams. Durų angos montavimas: durų angos formavimui naudojami CW arba UA profiliai, priklausomai nuo durų varčios svorio ir dydžio. Kai pertvara ≤ 2,6 m aukščio, durų plotis ≤ 0,9 m ir svoris ≤ 25 kg, galima naudoti CW profilius; priešingu atveju - UA profilius. Grindų UW profilis turi būti pritvirtintas prie pagrindo ties durų angos kraštu. UA profiliai įšvedami į UW profilius ir tvirtinami UA tvirtinimo kampais nuo grindų iki lubų.
Aliuminio kompozitinės plokštės (ACP) - sparčiai populiarėjanti apdailos medžiaga, skirta fasadams, vidaus interjerui, reklaminiams ženklams ir kt. ACP yra sudarytos iš dviejų aliuminio lakštų supolietileno arba mineraliniu branduoliu, o priekinė pusė padengta PVDF arba poliesterio danga. Prieš montavimą plokštės paviršius apsaugotas laminuota plėvele, kurią pašalinti būtina prieš montavimą. ACP privalumai: patvarumas, lengvas apdirbimas, didelis stiprumas ir elastingumas, atsparumas oro sąlygoms, estetiška išvaizda, gera šilumos ir garso izoliacija, atsparumas ugniai (A2 klasė), lengva priežiūra, galimybė perdirbti. ACP gali būti naudojama tiek išorėje, tiek vidaus interjeruose, o plokštės gali imituoti medieną, akmenį ar kitus tekstūras. Montavimo procesas apima fasado ženklinimą, laikiklių montavimą, izoliacijos klojimą, kreiptuvų ir profilių montavimą bei plokščių tvirtinimą su specialiais tvirtinimo elementais. Plokščių montavimas vykdomas iš apačios į viršų; tarpų palikti galima, priklausomai nuo plėtimosi koeficiento. ACP apdirbimo metodai apima pjovimą, lenkimą ir frezavimą (stačiakampės ir V formos įpjovos). ACP matmenys ir specifikacijos: 2-6 mm storis, plotis 1220-1500 mm, ilgiai iki 6000 mm.
Renkantis ACP svarbu atsižvelgti į paskirtį (išorė ar vidaus), atsparumą ugniai, PVDF danga ilgaamžiškumui, spalvų pasirinkimą ir kt. Taip pat rasite įvairių LED aliuminio profilių tipų: stačiakampiai, apvalūs, kampiniai, paviršiai ir pakabinami profiliai. LED profiliai naudojami interjere arba balduose, dažnai pasitelkiant papildomus laikiklius ar kabelių sistemas. Įleidžiami LED profiliai montuojami į tinkuotas sienas, plyteles ar baldų paviršius, o įleidžiami plytelių įleidžiami profiliai suteikia išskirtinai glotnų šviesos srautą vonios ar virtuvės zonose.
Įprasti įrankiai ir pradinis paruošimas montavimui: grąžtas, pjūklas, šlifavimo įrankiai bei reikalingos tvirtinimo detalės. Svarbiausia - laikytis kokybės ir tvirtinimo patikimumo: naudoti patikrintas skalūns (LN) skardvaržčias, KNauf laikiklius, mūrvingas ar mūrvines įrankių sistemas, priklausomai nuo pagrindo. Tinkamai parinkti profiliai, jų pjovimas be įtrūkimų, o jungčių tarpai ir tvirtinimo taškai užtikrina konstrukcijos ilgaamžiškumą. Montavimo laikas priklauso nuo profilių dydžio ir konstrukcijų sudėtingumo.
Apžvalga: aliuminio profilių sistemų nauda statyboje ir interjere. Aliuminio profilių sistemos dažnai brangesnės už plieno profilius dėl didesnio atsparumo oro sąlygoms ir ilgaamžiškumo, tačiau jų sumontavimas yra paprastesnis, o patirtis rodo, kad galima kurti įvairias konstrukcijas, įskaitant dekoratyvus sprendimus ir įtempiamas sienas. Aliuminiai profiliai pasižymi lengvumu, gera formuojamumu, atsparumu korozijai ir perdirbamumu. Jie gali būti naudojami tiek statyboje, tiek gamyboje, įskaitant fasadų apdailą ir vidaus sprendimus, LED apšvietimą, baldų gamybą ir kt.
Keletas praktinių patarimų montuotojams
- Pasiruošimas: patikrinkite pagrindą, pažymėkite kontūrus, suplanuokite angas ir įsitikinkite, kad pagrindas yra lygus.
- Profiliai ir tvirtinimas: pasirinkite tinkamo storio profilius, atitinkančius apkrovą ir klimato sąlygas, naudokite mūrines arba betonines tvirtinimo detales.
- Sandūros ir deformacinės siūlės: įrengkite slydimo siūles tarp skirtingų medžiagų ir pertvarų, kartais naudojant Trenn-Fix juostą.
- Lubų ir sienų sandūros: įrengkite slydimo arba šešėlines siūles, venkite įtemptų jungčių ir užtikrinkite judėjimo galimybes didelių plotų luboms.
- ACP papildomos savybės: atsižvelkite į paskirtį, dangos tipą, ugnies atsparumą ir šilumos izolaciją; rinkitės plokštes su tinkama PVDF ar poliesterio danga.
Taigi, montuojant aliuminio kampų profilius sienoms ir luboms, svarbiausia sukurti tvirtą, stabilų karkasą, išlaikyti teisingą atstumą tarp tvirtinimo taškų, užtikrinti tinkamas deformacines siūles ir naudoti kokybiškus profilius bei plokštes. Ši sistema užtikrina ne tik estetišką, bet ir saugią bei ilgaamžę konstrukciją.
